Elementy obudowy zmywarek
Elementy obudowy zmywarek Electrolux obejmują między innymi panele drzwi, blachy, uchwyty i części konstrukcyjne. Przy uszkodzeniu sprawdź sposób mocowania, wymiary oraz pełny numer PNC urządzenia, ponieważ podobny wygląd nie potwierdza zgodności.
Jakie elementy obejmuje obudowa zmywarki Electrolux?
W tej grupie znajdują się części zewnętrzne i konstrukcyjne, które chronią podzespoły zmywarki, tworzą drzwi oraz utrzymują prawidłowe położenie elementów podczas pracy. W zależności od modelu mogą to być:
- zewnętrzny panel lub obudowa drzwi;

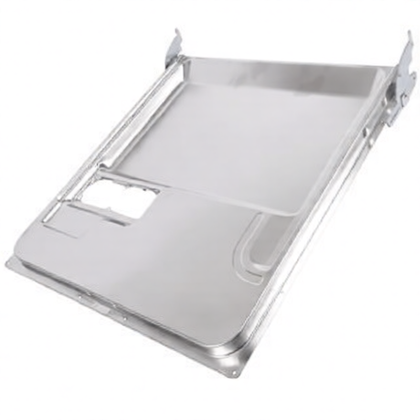

- wewnętrzna blacha drzwi i elementy poszycia;

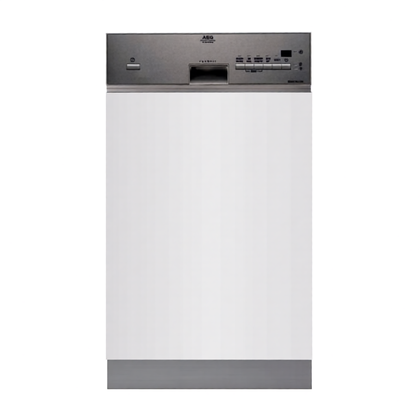

- panele przednie, maskownice i listwy;
- uchwyty drzwi oraz ich mocowania;
- boczne ścianki, przegrody i osłony;

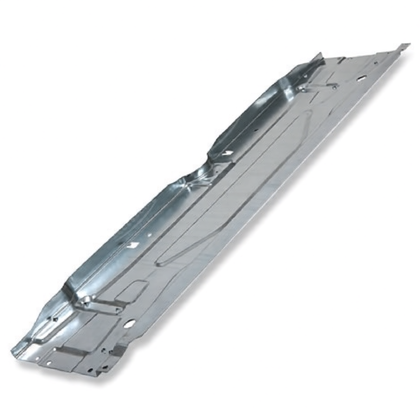

- dolne elementy obudowy, podstawa lub dno tacy;
- wsporniki i inne części konstrukcyjne.
Uszczelka, zamek, zawias i moduł sterujący nie są tym samym elementem co poszycie obudowy. Mogą jednak powodować podobne objawy, dlatego przed zakupem trzeba ustalić, która część rzeczywiście jest uszkodzona.
Objaw nie zawsze wskazuje na obudowę
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Panel drzwi jest pęknięty, wgnieciony lub skorodowany | Uderzenie, naprężenie przy otwieraniu, korozja, uszkodzenie mocowania | Obejrzyj blachę z obu stron, krawędzie, otwory i punkty przykręcenia | Jeżeli uszkodzone jest samo poszycie, wymiana panelu może wystarczyć. Wygięta rama lub zawias wymagają dodatkowej kontroli |
| Drzwi ocierają albo nie układają się równo | Wygięty panel, poluzowane mocowanie, zużyty zawias, źle ustawiona zmywarka do zabudowy | Sprawdź szczeliny po obu stronach, pracę zawiasów i stabilność urządzenia w meblu | Sam panel nie rozwiąże problemu, jeżeli drzwi są opuszczone przez zawias lub obciążenie meblowym frontem |
| Woda pojawia się przy drzwiach | Uszczelka, dolna krawędź drzwi, zraszacz, nadmiar wody, nieprawidłowe wypoziomowanie lub nieszczelność wewnątrz | Osusz obszar, obserwuj miejsce pojawienia się wody, sprawdź dolny zraszacz, filtry i poziomowanie | Wymiana zewnętrznej blachy nie usuwa wycieku, jeśli przyczyną jest hydraulika, uszczelka albo przelew |
| Zmywarka nie rozpoczyna programu po zamknięciu drzwi | Zamek, zaczep, niewłaściwe ustawienie drzwi, przewody w panelu lub moduł sterujący | Sprawdź, czy drzwi dochodzą do końca i czy zaczep trafia w zamek; nie mostkuj blokady | Widoczne uszkodzenie panelu może być tylko skutkiem problemu z zamkiem lub zawiasem |
| Uchwyt jest luźny albo odrywa się od drzwi | Pęknięte mocowanie, wyrwane gwinty, poluzowane śruby, uszkodzona część uchwytu | Zdemontuj osłonę zgodnie z konstrukcją modelu i sprawdź, czy uszkodzony jest uchwyt, śruby czy blacha | Gdy wyrwane są punkty mocowania w panelu, potrzebny może być cały panel lub odpowiedni wspornik |
| Pojawia się rdza na krawędzi lub przy otworach | Uszkodzenie powłoki, stała wilgoć, nieszczelność, kontakt różnych metali | Usuń osłonę tylko do oględzin i sprawdź, czy korozja nie przeszła na konstrukcję drzwi | Powierzchniową korozję można ocenić inaczej niż perforację blachy; przy dziurach wymiana jest bezpieczniejsza niż malowanie |
Jak rozróżnić panel od przyczyny wycieku?
Jeśli woda wypływa z narożnika lub spod dolnej krawędzi drzwi, nie zaczynaj od zakupu obudowy. Najpierw sprawdź, czy zmywarka stoi stabilnie i zgodnie z instrukcją montażu, czy dolne ramię spryskujące nie jest pęknięte lub rozwarstwione oraz czy filtr i odpływ są drożne. Zatkany odpływ albo zbyt wysoki poziom wody może kierować wodę ku drzwiom, mimo że panel wygląda prawidłowo.
Jeśli przeciek pojawia się dopiero podczas pracy ramienia spryskującego, obejrzyj jego łączenie i otwory. Jeżeli woda pojawia się bezpośrednio przy zdeformowanej krawędzi drzwi, skontroluj również uszczelkę i geometrię drzwi. Te oględziny nie zastępują testu konkretnego modelu, ale pomagają uniknąć wymiany sprawnej obudowy.
Oględziny przed zamówieniem części
Przed demontażem wykonaj zdjęcia uszkodzenia i sprawdź:
- Czy część jest zewnętrznym panelem, wewnętrzną blachą, boczną ścianką, uchwytem czy elementem podstawy.
- Czy zmywarka jest wolnostojąca, podblatowa czy do zabudowy z meblowym frontem.
- Czy panel ma przygotowane otwory pod uchwyt, maskownicę, wyświetlacz, lampkę podłogową lub inne elementy.
- Czy mocowanie odbywa się śrubami, zatrzaskami, profilowanymi krawędziami albo elementami połączonymi z inną częścią drzwi.
- Czy uszkodzenie dotyczy tylko wyglądu, czy również sztywności drzwi, prowadzenia przewodów albo szczelności.
- Czy kolor, faktura i wykończenie odpowiadają wersji urządzenia.
Nie prostuj na siłę mocno odkształconej blachy, jeżeli mogło dojść do przesunięcia zawiasów lub uszkodzenia przewodów. Taka naprawa może zamaskować problem i utrudnić późniejsze ustawienie drzwi.
Dostęp do panelu i wymiana
Typowa wymiana zewnętrznego panelu drzwi obejmuje otwarcie drzwi, odkręcenie mocowań od strony wewnętrznej, odseparowanie panelu od pozostałej części drzwi i przełożenie elementów, takich jak uchwyt, maskownica, przyciski lub moduł. W zmywarkach do zabudowy może być konieczne wcześniejsze zdjęcie meblowego frontu. Układ śrub i sposób zsuwania panelu różnią się między rodzinami urządzeń Electrolux, dlatego nie należy przenosić kolejności z innego modelu bez porównania konstrukcji.
Przy wymianie:
- odłącz zmywarkę od zasilania i zamknij dopływ wody, jeśli urządzenie będzie wysuwane;
- zabezpiecz drzwi przed gwałtownym opadnięciem i nie opieraj na nich ciężaru;
- oznacz położenie przewodów przed ich rozłączeniem, a złącza wyjmuj za obudowę wtyku, nie za przewody;
- sprawdź, czy panel nie jest połączony z uziemieniem, lampką podłogową lub innym wyposażeniem drzwi;
- przenoś moduł sterujący, przyciski i uchwyt bez podważania przewodów ani zatrzasków na siłę;
- po montażu sprawdź, czy przewody nie są przyciśnięte, a wszystkie osłony i połączenia wróciły na miejsce;
- zamknij drzwi kilka razy przed uruchomieniem programu i upewnij się, że zamek zaskakuje bez nadmiernego docisku.
Opisane czynności przy otwieraniu drzwi i pracy przy przewodach wymagają doświadczenia oraz właściwych narzędzi. Odłączone zasilanie nie zastępuje zachowania ostrożności przy ciężkich drzwiach, ostrych krawędziach blachy i elementach sprężynujących. Nie uruchamiaj zmywarki z usuniętymi osłonami, uszkodzonym przewodem ochronnym ani niezabezpieczonym panelem.
Dobór elementu obudowy Electrolux
Najważniejszym identyfikatorem jest pełny PNC / Prod.No. z tabliczki znamionowej. W zmywarkach Electrolux tabliczka znajduje się zwykle na wewnętrznej krawędzi lub boku drzwi. Zapisz również pełny model, numer seryjny oraz oznaczenia nadrukowane na uszkodzonej części.
Nie dobieraj panelu wyłącznie po nazwie handlowej zmywarki, szerokości 45 lub 60 cm, kolorze ani podobnym zdjęciu. Różnice mogą dotyczyć między innymi:
- wersji do zabudowy i wolnostojącej;
- kształtu i głębokości panelu;
- rozmieszczenia otworów oraz punktów mocowania;
- uchwytu, maskownicy, wyświetlacza i lampki podłogowej;
- strony lub rodzaju elementu konstrukcyjnego;
- wariantu kolorystycznego i wykończenia;
- zmian produkcyjnych przypisanych do konkretnego PNC.
Podobne złącze nie potwierdza zgodności, a identyczne wymiary zewnętrzne nie oznaczają takiego samego mocowania. Jeżeli producent rozróżnia warianty numerem PNC, do zapytania lub zamówienia podaj cały numer wraz z końcówką. Najbezpieczniejszym następnym krokiem jest porównanie PNC z katalogiem części oraz zdjęcia tabliczki i uszkodzonego elementu.
Konserwacja i kontrola po naprawie
Czyść obudowę miękką ściereczką i środkiem przeznaczonym do danego materiału. Nie zalewaj szczelin panelu, zamka ani elementów sterujących. Po każdym myciu zwróć uwagę, czy na krawędziach drzwi nie pozostaje woda, para lub ślad detergentu. Jeżeli po wymianie obudowy pojawi się wyciek, nierówne zamykanie albo program nie startuje, przerwij użytkowanie i wróć do kontroli uszczelki, zawiasów, zamka oraz przewodów.
FAQ
Czy pęknięty panel drzwi można naprawić klejem?
Klej może być wyłącznie doraźnym rozwiązaniem kosmetycznym, jeśli nie ma naprężeń i nie jest naruszona szczelność ani mocowanie. Przy pęknięciu przy uchwycie, zawiasie, krawędzi lub otworze montażowym właściwsza jest wymiana uszkodzonego elementu.
Czy panel zmywarki do zabudowy pasuje do każdego modelu 60 cm?
Nie. Szerokość urządzenia nie określa położenia otworów, profilu krawędzi, wysokości panelu ani sposobu mocowania. Zgodność trzeba potwierdzić po pełnym PNC i rodzaju konstrukcji drzwi.
Czy wyciek spod drzwi oznacza uszkodzoną obudowę?
Nie. Podobny objaw mogą powodować uszczelka, dolny zraszacz, niedrożny odpływ, nadmiar wody, zawias albo nieprawidłowe wypoziomowanie. Panel wymienia się dopiero po ustaleniu, że jego deformacja lub nieszczelne połączenie rzeczywiście kieruje wodę na zewnątrz.
Czy przy wymianie panelu trzeba przełożyć moduł sterujący?
Jeżeli nowy element jest samym poszyciem, często trzeba przełożyć uchwyt, maskownicę, przyciski lub moduł ze starej części. Zakres zależy od konstrukcji i tego, czy część jest sprzedawana jako kompletny zespół.
Gdzie znaleźć PNC zmywarki Electrolux?
Numer PNC / Prod.No. znajduje się na tabliczce znamionowej, zwykle przy wewnętrznej krawędzi drzwi. Odczytaj cały zapis, a nie tylko skrócony model, ponieważ końcówka numeru może identyfikować konkretny wariant techniczny.
Czy można zamówić sam uchwyt zamiast całych drzwi?
Czasem tak, ale zależy to od konstrukcji i katalogu części dla danego PNC. Sprawdź, czy pękł uchwyt, jego wspornik, śruby czy sam panel. Zamówienie samego uchwytu nie pomoże, jeśli uszkodzone są punkty mocowania w blasze.
