Elektronika do mikrofal Amica
Elektronika do mikrofal Amica obejmuje między innymi moduły sterujące, panele, programatory, elementy zasilania i podzespoły współpracujące. Przed zakupem rozróżnij usterkę panelu, blokady drzwi, zasilania lub obwodu grzania i porównaj część z pełnymi oznaczeniami urządzenia.
Jakie elementy elektroniki występują w mikrofalówkach Amica?
Elektronika mikrofalówki nie jest jednym uniwersalnym podzespołem. W zależności od modelu urządzenie może mieć osobny panel z przyciskami lub klawiaturą dotykową, płytkę sterującą z programatorem, moduł zasilania, wyświetlacz, przekaźniki oraz elementy filtrujące. W prostszych konstrukcjach część funkcji może być realizowana przez timer lub przełączniki mechaniczne, natomiast w modelach do zabudowy często występuje rozbudowany moduł elektroniczny.
To ważne podczas diagnozy: objaw „mikrofalówka nie działa” nie wskazuje automatycznie na moduł sterujący. Podobnie wyglądają awarie bezpiecznika, blokady drzwi, przewodu, termostatu, przekaźnika, obwodu wysokiego napięcia i samej elektroniki.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Wyświetlacz jest całkowicie ciemny | Brak zasilania, bezpiecznik, filtr sieciowy, moduł zasilania, luźne złącze lub uszkodzenie płytki | Gniazdo i przewód, ślady przegrzania, konektory oraz bezpiecznik po odłączeniu urządzenia od sieci | Jeżeli zasilanie dochodzi do urządzenia, ale elektronika nie uruchamia wyświetlacza, podejrzany jest tor zasilania lub moduł. Sam pomiar ciągłości bezpiecznika nie wskazuje przyczyny jego przepalenia. |
| Wyświetlacz działa, ale przyciski nie reagują | Klawiatura membranowa, mikrostyki, panel dotykowy, wilgoć, taśma połączeniowa, zasilanie logiki lub moduł sterujący | Czy nie działają wszystkie przyciski, czy tylko jeden; stan powierzchni panelu, taśmy i złączy; ciągłość przycisku po odłączeniu przewodów | Jeden niedziałający przycisk częściej kieruje uwagę na jego styk lub klawiaturę. Brak reakcji całego panelu może wynikać również z blokady drzwi albo zasilania elektroniki. |
| Przycisk działa losowo, urządzenie samo pika lub zmienia ustawienia | Zużyty mikrostyk, uszkodzony enkoder, mikropęknięte luty, zabrudzenie lub zawilgocenie panelu | Oględziny płytki, lutów elementów mechanicznie obciążanych, taśmy i śladów cieczy; obserwacja, czy objaw zależy od nacisku lub temperatury | Chwilowa poprawa po czyszczeniu nie potwierdza sprawności modułu. Jeżeli objaw wraca, trzeba sprawdzić element wejściowy i połączenia, zanim wymieni się całą płytkę. |
| Program można ustawić, ale urządzenie nie startuje | Blokada rodzicielska, brak sygnału zamknięcia drzwi, mikrowyłącznik lub rygiel, uszkodzenie modułu | Prawidłowe domykanie drzwi, luzy rygla i mechaniczne działanie blokady; przełączniki bada się po odłączeniu przewodów i zasilania | Sprawny przycisk Start nie wystarczy, jeśli sterownik nie otrzymuje informacji o zamknięciu drzwi. Nie wolno omijać ani mostkować blokady. |
| Talerz, światło lub wentylator działają, lecz mikrofale nie grzeją | Obwód wysokiego napięcia, magnetron, dioda, kondensator, transformator, termostat, przekaźnik lub sterowanie modułu | Najpierw program, naczynie i ilość wody, następnie elementy dostępne bez pracy pod napięciem; dalsze testy zgodnie ze schematem modelu | Działający panel nie oznacza sprawnego toru grzania. Diagnostyka obwodu wysokiego napięcia wymaga rozładowania kondensatora i kwalifikacji serwisowych. |
| Urządzenie buczy lub uruchamia część funkcji po zamknięciu drzwi bez wybranego programu | Sklejone styki przekaźnika, nieprawidłowa praca mikrowyłączników drzwi albo uszkodzenie sterowania | Wycofaj urządzenie z użytkowania, sprawdź mechanizm drzwi i przełączniki bez zasilania; moduł oceniaj na podstawie schematu | Samoczynne załączanie jest usterką bezpieczeństwa. Nie używaj mikrofalówki do czasu znalezienia przyczyny i kontroli układu blokad. |

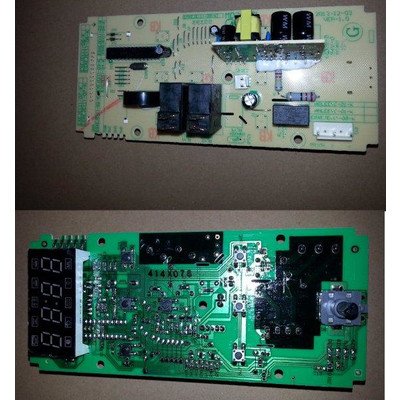

Diagnostyka panelu i modułu sterującego
1. Zacznij od objawu, nie od nazwy części
Jeżeli mikrofalówka nie reaguje, sprawdź najpierw, czy wyświetlacz świeci, czy słychać sygnał po naciśnięciu przycisku i czy działa choć jedna funkcja. Taki podział pozwala odróżnić problem z zasilaniem elektroniki od usterki wejścia użytkownika.
- Ciemny wyświetlacz i brak dźwięku kierują diagnostykę do przewodu, bezpiecznika, filtra, zasilacza i połączeń.
- Działający wyświetlacz oraz brak reakcji jednego przycisku wskazują na konkretny styk, mikrostyk lub fragment klawiatury.
- Działające przyciski, ale brak startu wymagają sprawdzenia blokady drzwi i warunków zezwalających na uruchomienie.
- Losowe znaki, samoczynne sygnały lub zmiana nastaw mogą wynikać z wilgoci, upływności panelu, enkodera, zimnych lutów albo niestabilnego zasilania logiki.
2. Oględziny po odłączeniu urządzenia
Przed zdjęciem obudowy odłącz wtyczkę i odczekaj. Obejrzyj przewód, filtr sieciowy, płytki, złącza oraz okolice panelu. Szukaj nadpaleń, odbarwień laminatu, stopionych obudów konektorów, pękniętych lutów i śladów zalania. Nie wyciągaj przewodów za kabel — chwytaj za obudowę konektora.
W panelach z pokrętłem szczególnej uwagi wymagają luty enkodera lub potencjometru, ponieważ element jest obciążany mechanicznie podczas każdego ustawiania czasu. W panelach z przyciskami warto sprawdzić, czy folia nie odkleiła się i czy powierzchnia nie została uszkodzona przez środki czyszczące. Wilgoć może powodować fałszywe zadziałania klawiatury dotykowej, nawet gdy z zewnątrz panel wygląda poprawnie.
3. Co można zmierzyć miernikiem?
Pomiary wykonuj na odłączonym urządzeniu, po rozłączeniu badanego elementu od reszty obwodu. Pomiar ciągłości przycisku lub mikrostyku ma sens tylko wtedy, gdy znasz jego wyprowadzenia i sprawdzasz zmianę stanu podczas naciskania. Wynik „przejście” po naciśnięciu oraz „brak przejścia” po zwolnieniu potwierdza działanie styku w tych warunkach, ale nie wyklucza uszkodzenia taśmy, matrycy klawiatury, zasilania procesora ani wejścia modułu.
Przy module sprawdź przede wszystkim:
- czy konektory są osadzone i nie mają śladów grzania;
- czy ścieżki i luty nie są pęknięte;
- czy bezpiecznik ma ciągłość oraz właściwe oznaczenie;
- czy nie występuje zwarcie między punktami, które według schematu nie powinny być połączone;
- czy element wejściowy, taki jak mikrostyk lub enkoder, zmienia stan elektryczny podczas pracy mechanicznej.
Nie podawaj uniwersalnej rezystancji modułu ani pinów z innego modelu. Wartości zasilania, rozkład złączy i sposób sterowania przekaźnikami zależą od konkretnej wersji mikrofalówki.
Pomiar napięcia w czasie pracy, zwłaszcza przy module, transformatorze lub obwodzie wysokiego napięcia, jest czynnością dla wykwalifikowanego serwisanta. Wymaga właściwego miernika, zabezpieczenia stanowiska, schematu oraz zachowania odstępów i procedur producenta. W mikrofalówce kondensator wysokiego napięcia może zachować niebezpieczny ładunek także po wyjęciu wtyczki.
Dostęp do elektroniki i wymiana części
W wielu mikrofalówkach wolnostojących dostęp do panelu uzyskuje się po zdjęciu górnej obudowy. W zależności od konstrukcji trzeba następnie odkręcić mocowanie panelu, wysunąć go lub odchylić i odłączyć taśmy oraz konektory. W modelach do zabudowy droga dostępu może być inna, a przed demontażem konieczne jest bezpieczne wysunięcie urządzenia z mebla.
Praktyczna kolejność wygląda zwykle następująco:
- Odłącz urządzenie od zasilania i usuń naczynie oraz talerz z komory.
- Zabezpiecz obudowę i przygotuj miejsce na odkładane śruby.
- Zrób zdjęcia wszystkich złączy przed ich odłączeniem.
- Zdejmij obudowę lub element maskujący zgodnie z konstrukcją danego modelu.
- Odłącz przewody za konektory, nie za izolację.
- Wyjmij panel albo moduł po zwolnieniu jego mocowań.
- Przełóż elementy współpracujące, jeżeli nie są częścią nowego zespołu.
- Podłącz przewody zgodnie ze zdjęciem i schematem, zamontuj osłony oraz dopiero wtedy wykonaj próbę urządzenia.
Nie zakładaj, że każda płytka jest wymienna bez dodatkowych czynności. Niektóre moduły mogą wymagać określonego wariantu panelu, konfiguracji lub zaprogramowania, a inne są dostarczane jako kompletny zespół. Jeżeli uszkodzony jest tylko mikrostyk, enkoder, przekaźnik lub zimny lut, naprawa płytki przez elektronika może być technicznie możliwa, ale wymaga oceny stanu laminatu, obciążenia elementu i bezpieczeństwa całego układu.
Po wymianie sprawdź działanie wyświetlacza, wszystkich przycisków, pokrętła, oświetlenia, wentylatora, obrotu talerza i zatrzymania po otwarciu drzwi. Nie uruchamiaj mikrofalówki z otwartą obudową ani bez prawidłowo zamontowanych osłon. Po ingerencji w układ drzwi, uszczelnienie lub obwód generowania mikrofal potrzebna jest kontrola serwisowa odpowiednia dla danego urządzenia.
> Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem, rozładowywanie kondensatora oraz prace przy obwodzie wysokiego napięcia nie są przeznaczone dla osoby bez przygotowania. Nie mostkuj blokad drzwi i nie uruchamiaj urządzenia z otwartymi osłonami.
Jak dobrać elektronikę do mikrofalówki Amica?
Dobór wykonuj na podstawie pełnego oznaczenia urządzenia, a nie tylko nazwy handlowej lub wyglądu płytki. W przypadku Amica przygotuj:
- model mikrofalówki;
- kod wyrobu lub Product No., jeżeli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie znajdujące się bezpośrednio na starej płytce lub panelu;
- zdjęcia złączy, mocowań i obu stron elementu, jeżeli potrzebna jest weryfikacja wariantu.
Numer fabryczny może rozróżniać wersję urządzenia, której nie identyfikuje sam skrócony model. Znaczenie mają również funkcja grilla, sposób sterowania, rodzaj wyświetlacza, liczba i położenie złączy, mocowania oraz wersja modułu. Identyczne złącze lub podobna obudowa nie gwarantują zgodności elektrycznej ani programowej.
Przed zakupem porównaj oznaczenie części z katalogiem zgodności dla konkretnej mikrofalówki. Jeżeli numer na płytce różni się od numeru katalogowego, nie zakładaj automatycznie, że jest to zamiennik. Najbezpieczniejszym kolejnym krokiem jest odczytanie pełnych danych z tabliczki znamionowej i zestawienie ich ze zdjęciem uszkodzonego elementu.
Powiązane części
Jeżeli diagnostyka wskaże inną przyczynę, przydatne mogą być także: bezpieczniki i diody do mikrofal Amica, elementy elektryczne do mikrofal Amica, przełączniki do mikrofal Amica, przyciski do mikrofal Amica oraz programatory do mikrofal Amica. W przypadku braku grzania nie wymieniaj elektroniki na próbę — najpierw rozdziel problem sterowania od usterki magnetronu i obwodu wysokiego napięcia.
FAQ
Czy brak reakcji przycisku Start oznacza uszkodzony panel?
Nie. Przyczyną może być zużyty mikrostyk, uszkodzona klawiatura, taśma, wilgoć lub moduł, ale także brak sygnału zamknięcia drzwi albo aktywna blokada. Jeżeli wyświetlacz i pozostałe funkcje działają, porównaj zachowanie wszystkich przycisków i sprawdź warunek zamknięcia drzwi.
Czy można sprawdzić panel miernikiem?
Można sprawdzić odłączony mikrostyk lub element przycisku, obserwując zmianę ciągłości podczas naciskania. Taki test nie potwierdza sprawności całego panelu dotykowego, matrycy, taśmy ani wejścia procesora. Wynik trzeba interpretować razem z objawem i schematem konkretnego modelu.
Mikrofalówka działa, ale nie grzeje — czy trzeba kupić moduł?
Nie należy kupować modułu bez diagnozy. Brak grzania może powodować obwód wysokiego napięcia, magnetron, dioda, kondensator, transformator, termostat, przekaźnik lub połączenia. Panel może prawidłowo przyjmować ustawienia, mimo że tor wykonawczy nie uruchamia grzania.
Czy podobny panel Amica będzie pasował?
Nie musi. Różnice mogą dotyczyć oprogramowania, funkcji grilla, wyświetlacza, klawiatury, złączy, mocowań i wersji urządzenia. Potwierdź zgodność po modelu, kodzie wyrobu, 14-cyfrowym numerze fabrycznym i oznaczeniu płytki.
Czy po wymianie modułu trzeba go programować?
Zależy to od konstrukcji i wersji urządzenia. Nie każdy moduł wymaga konfiguracji, ale nie każdy działa po podłączeniu bez dodatkowych czynności. Informację trzeba potwierdzić dla konkretnego modelu i numeru części, zamiast zakładać jeden sposób postępowania dla wszystkich mikrofalówek Amica.
Co zrobić, gdy mikrofalówka sama się uruchamia albo buczy po zamknięciu drzwi?
Natychmiast odłącz ją od zasilania i nie używaj do czasu sprawdzenia blokady drzwi, mikrowyłączników, przekaźników oraz modułu. Nie wolno omijać zabezpieczeń ani wykonywać prób z otwartą obudową. Taki objaw może dotyczyć układu bezpieczeństwa, dlatego wymaga dokładnej kontroli serwisowej.
