Grzałki do kuchni- różne
Grzałki SELFA do kuchni elektrycznych i piekarników odpowiadają za ogrzewanie komory, opiekanie, termoobieg lub pracę pola grzejnego. Brak grzania, niedopieczony spód albo wyzwalanie zabezpieczeń nie zawsze oznaczają jednak awarię grzałki. Przed zakupem sprawdź jej obwód, funkcję w urządzeniu oraz zgodność typu, mocy, wymiarów, mocowań i przyłączy.
Jakie grzałki stosuje się w kuchniach i piekarnikach?
W tej kategorii znajdują się rurkowe elementy grzejne SELFA przeznaczone do różnych konstrukcji kuchni elektrycznych, kuchenek i piekarników. Poszczególne warianty mogą pełnić zupełnie inne funkcje:

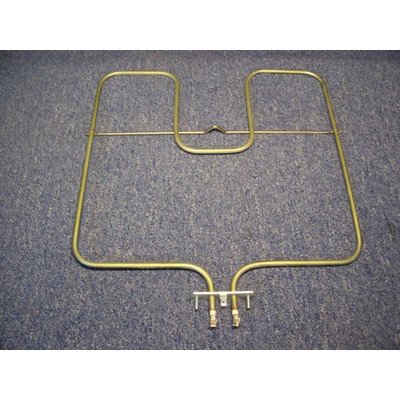

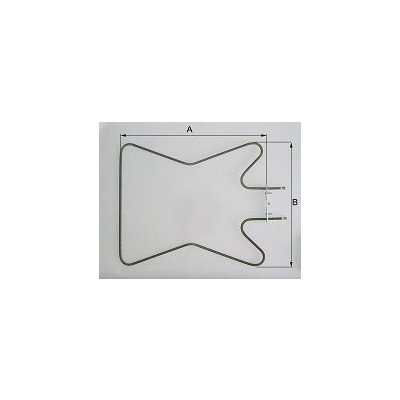

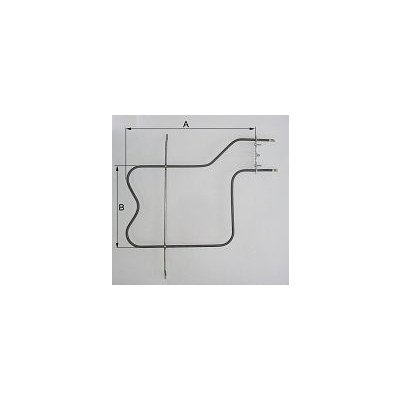

- grzałka dolna ogrzewa komorę od spodu i zwykle jest ukryta pod jej dnem,
- grzałka górna odpowiada za ogrzewanie od góry,

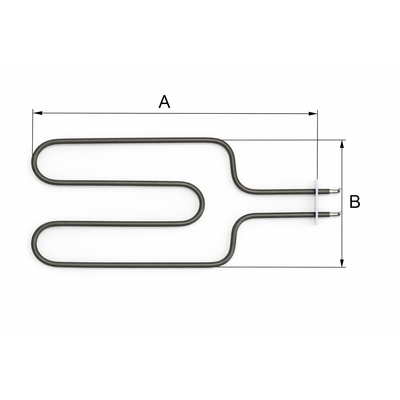

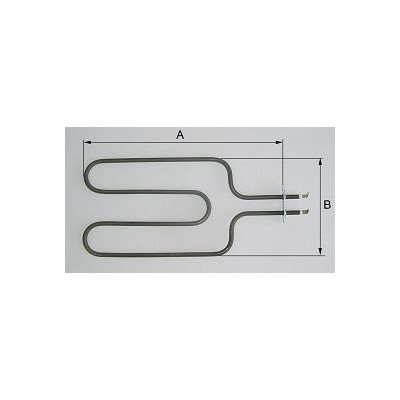

- grzałka grillowa zapewnia intensywne promieniowanie cieplne potrzebne do opiekania,

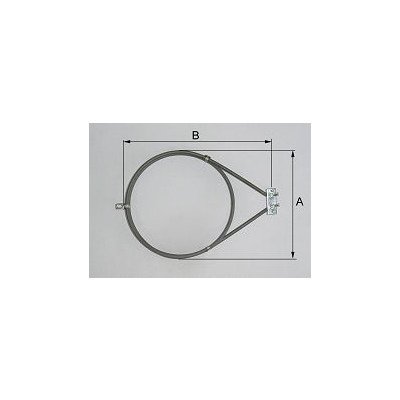

- grzałka termoobiegu ma zazwyczaj kształt pierścienia i współpracuje z wentylatorem,

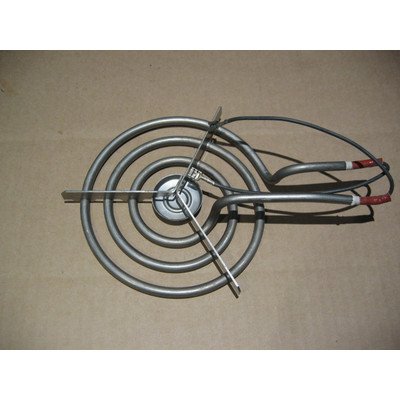

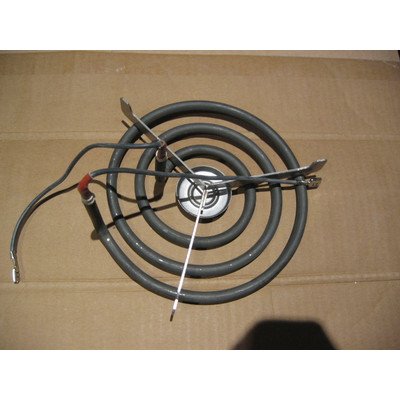

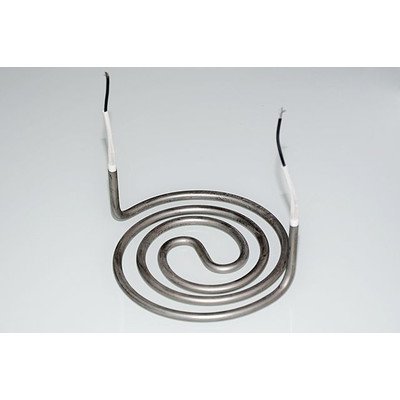

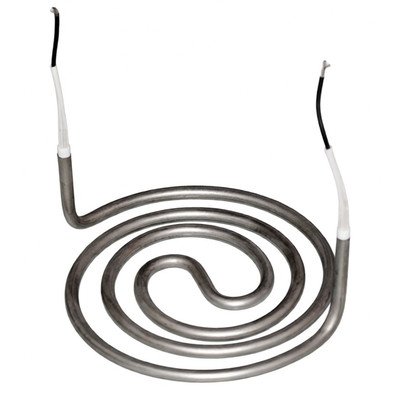

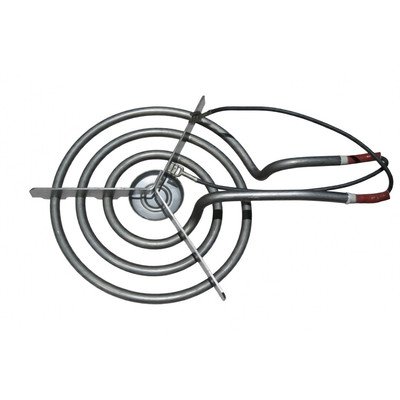

- grzałka pola lub blatu grzejnego przekazuje ciepło do powierzchni, na której ustawia się naczynie.
Elementy o podobnym kształcie mogą różnić się mocą, napięciem, średnicą rurki, rozstawem końcówek, położeniem stref niegrzejnych i sposobem mocowania. Przykładowo w katalogu SELFA występują wykonania 01.451, 01.461, 01.491 i 01.671 o podobnych wymiarach zewnętrznych, lecz o mocach od 700 do 1300 W. Sam obrys grzałki nie wystarcza więc do potwierdzenia zgodności.
Objawy uszkodzenia grzałki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Nie działa tylko grzanie dolne, górne, grill lub termoobieg | przerwany element grzejny, wypalony konektor, przewód albo styk przełącznika funkcji | uruchomić zgodnie z instrukcją funkcję wykorzystującą podejrzaną grzałkę, a po odłączeniu zasilania sprawdzić połączenia i ciągłość elementu |
| Nie działa żadna funkcja grzania | zasilanie, nieustawiony zegar, termostat bezpieczeństwa, przełącznik funkcji, regulator lub moduł | upewnić się, że zegar nie pozostaje w trybie oczekiwania; sprawdzić, czy działają wentylator i oświetlenie oraz czy problem dotyczy wszystkich programów |
| Spód pozostaje niedopieczony, ale góra się przypala | niesprawna grzałka dolna albo brak jej zasilania | zmierzyć obwód grzałki dolnej; skontrolować zaciski i przewody, które pracują w wysokiej temperaturze |
| Termoobieg działa, lecz komora nie grzeje prawidłowo | przerwana grzałka pierścieniowa, niewłaściwy program lub problem ze sterowaniem | odróżnić sam ruch wentylatora od działania grzałki; sprawdzić grzałkę pierścieniową osobno |
| Piekarnik nagrzewa się zbyt mocno lub nie wyłącza grzania | czujnik temperatury, termostat, sklejony styk przekaźnika lub przełącznik | nie zakładać automatycznie awarii grzałki — sprawna grzałka również może grzać bez przerwy, jeśli układ sterowania jej nie odłącza |
| Wyłącznik różnicowoprądowy zadziała po rozpoczęciu nagrzewania | upływność grzałki do metalowej osłony, uszkodzona izolacja przewodu, wilgoć albo problem instalacji | zanotować funkcję i moment wystąpienia usterki; diagnostyka izolacji oraz instalacji wymaga odpowiedniego miernika i kwalifikacji |
| Pole kuchenki nie grzeje albo działa tylko na części ustawień | grzałka, regulator mocy, przełącznik wielopozycyjny lub wypalone połączenie | ustalić, czy element ma jeden czy kilka obwodów i zmierzyć każdą sekcję według schematu danego urządzenia |
Nierówne pieczenie może wynikać również z niedomykających się drzwi, uszkodzonej uszczelki, niewłaściwego poziomu blachy, problemu z wentylatorem lub błędnie wybranej funkcji. Jeżeli nie działa kilka grzałek jednocześnie, bardziej podejrzany staje się wspólny element zasilania lub sterowania niż równoczesne przepalenie wszystkich elementów.
Jak sprawdzić grzałkę miernikiem?
Pomiar wykonuje się wyłącznie przy urządzeniu odłączonym od zasilania i po ostygnięciu elementu. Końcówki zasilające grzałkę trzeba odłączyć, ponieważ pomiar przez przełącznik, termostat lub inne równoległe obwody może dać błędny wynik. Przed rozłączeniem warto zrobić wyraźne zdjęcie przewodów.
Pomiar ciągłości i rezystancji roboczej
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do dwóch zacisków jednej sekcji grzejnej.
- Wynik OL, nieskończoność lub brak ciągłości oznacza przerwę w obwodzie tej sekcji.
- Skończona rezystancja świadczy o zachowanej ciągłości, ale nie potwierdza jeszcze właściwej mocy ani dobrej izolacji.
Orientacyjną rezystancję znamionową można obliczyć ze wzoru R = U² / P. Dla grzałek zasilanych napięciem 230 V daje to w przybliżeniu:
| Moc znamionowa | Rezystancja obliczeniowa |
| 700 W | około 76 Ω |
| 900 W | około 59 Ω |
| 1100 W | około 48 Ω |
| 1300 W | około 41 Ω |
| 1500 W | około 35 Ω |
| 1600 W | około 33 Ω |
| 2000 W | około 26 Ω |
Są to wartości obliczeniowe, a nie uniwersalne limity serwisowe. Pomiar zimnego elementu może się od nich różnić, a grzałka zespolona może mieć kilka oddzielnych sekcji i więcej niż dwa zaciski. Wynik należy porównywać z napięciem, mocą i układem połączeń konkretnego typu.
Kontrola przebicia do osłony
Każdy zacisk należy sprawdzić względem metalowej rurki lub metalowej części konstrukcyjnej połączonej z osłoną grzałki. Zwykły multimetr nie powinien wskazywać ciągłości. Wskazanie wyraźnej rezystancji między zaciskiem a osłoną oznacza uszkodzenie izolacji i dyskwalifikuje element.
Brak wskazania na multimetrze nie gwarantuje jednak sprawności. Upływność może ujawniać się dopiero pod napięciem lub po rozgrzaniu grzałki. Do miarodajnej oceny rezystancji izolacji używa się odpowiedniego miernika izolacji oraz procedury właściwej dla urządzenia.
Pomiary izolacji, sprawdzanie napięcia podczas pracy i próby wymagające otwartego urządzenia pod napięciem są przeznaczone dla wykwalifikowanego technika. Nie wolno mostkować zabezpieczeń ani zasilać wymontowanej grzałki prowizorycznymi przewodami.
Jak ustalić, która grzałka powoduje zadziałanie różnicówki?
Jeżeli zabezpieczenie działa tylko podczas określonej funkcji, porównanie normalnych programów piekarnika może pomóc zawęzić podejrzenie. Problem występujący przy termoobiegu kieruje uwagę na grzałkę pierścieniową i jej przewody, natomiast przy grzaniu dolnym — na element pod dnem komory. Trzeba jednak sprawdzić instrukcję urządzenia, ponieważ niektóre programy szybkiego nagrzewania czasowo załączają dodatkowe grzałki, niewskazane wprost nazwą funkcji.
Test programami nie zastępuje pomiaru. Zabezpieczenie może reagować również na sumę niewielkich upływów, uszkodzenie przewodów, wilgoć lub nieprawidłowość instalacji. Po zadziałaniu różnicówki nie należy wielokrotnie jej załączać bez ustalenia przyczyny.
Dostęp do grzałki i przebieg wymiany
Droga demontażu zależy od rodzaju elementu i konstrukcji urządzenia:
- zaciski grzałki górnej są często dostępne po zdjęciu tylnej osłony, natomiast sam element wysuwa się do wnętrza komory,
- grzałka termoobiegu znajduje się za wewnętrzną osłoną wentylatora, a jej przyłącza mogą wymagać dostępu od tyłu,
- grzałka dolna bywa umieszczona pod dnem komory i wyjmowana po zdjęciu tylnej obudowy lub dodatkowej osłony,
- element pola grzejnego wymaga zwykle uniesienia albo demontażu płyty górnej kuchenki.
Przed pracą odłącz wszystkie tory zasilania urządzenia i sprawdź brak napięcia właściwym przyrządem. Po uzyskaniu dostępu sfotografuj układ przewodów, oznacz sekcje grzałki i oceń stan konektorów. Nadpalona lub luźna wsuwka wymaga naprawy połączenia — założenie nowej grzałki na przegrzany zacisk może szybko doprowadzić do kolejnej awarii.
Podczas wyjmowania nie ciągnij za przewody i nie pozwól, aby zsunęły się za izolację obudowy. Nowego elementu nie należy doginać w celu dopasowania otworów. Po montażu przewody muszą wrócić w miejsca, w których nie dotykają rozgrzewanej rurki, wentylatora ani ostrych krawędzi. Przed zamknięciem obudowy sprawdź mocowanie, podłączenie wszystkich sekcji i położenie izolacji termicznej.
W kuchni gazowo-elektrycznej wysuwanie urządzenia może obciążyć przewód lub elastyczne przyłącze gazowe. Odłączanie, przerabianie i sprawdzanie instalacji gazowej wykonuje osoba z wymaganymi kwalifikacjami. Szczelności nie wolno kontrolować płomieniem.
Jak dobrać grzałkę SELFA do kuchni?
Najpewniejszym punktem odniesienia jest pełny typ wybity na starej grzałce, na przykład 01.491, 01.591, 01.691.2 albo 02.391, zestawiony z katalogiem części właściwego urządzenia. Końcówka oznaczenia może wskazywać odmienne wykonanie, dlatego nie należy jej pomijać.
Przed zakupem porównaj:
- pełne oznaczenie grzałki i numery zamienne,
- przeznaczenie: dół, góra, grill, termoobieg lub pole grzejne,
- napięcie i moc każdej sekcji,

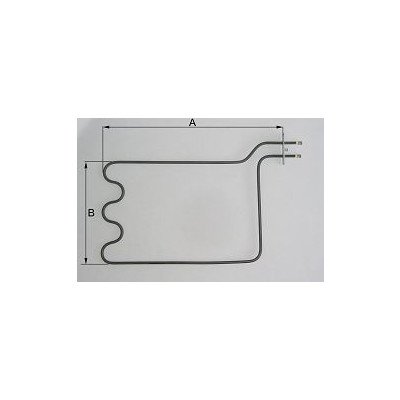

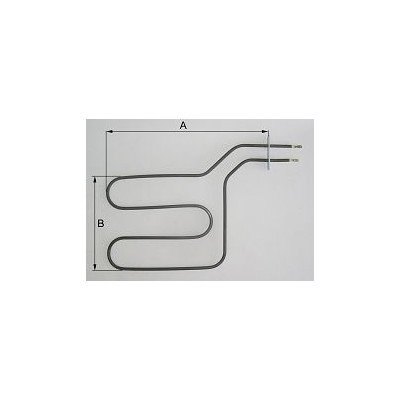

- obrys oraz wymiary mierzone w tych samych punktach,
- rozstaw, kształt i położenie wyprowadzeń,
- rodzaj zacisków oraz ich liczbę,
- uchwyty, zaczepy, płytki i otwory montażowe,
- średnicę rurki i wariant wykonania.
Nazwa marki urządzenia nie potwierdza dopasowania. Ten sam producent stosuje różne grzałki w zależności od wersji kuchni, a podobny element SELFA może mieć inną moc lub mocowanie. Pełne dane odczytaj również z tabliczki znamionowej: dla Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny; dla Beko model i Product No.; dla urządzeń Bosch lub Siemens pełny E-Nr z końcówką /xx. W kuchniach Wrozamet i Mastercook szczególnie pomocne mogą być oznaczenie starego elementu, jego wymiary oraz zdjęcia mocowań.
Jeżeli szukasz elementu do innego zastosowania, sprawdź także kategorię grzałek SELFA. Przed zamówieniem zapisz pełny typ starej grzałki, dane urządzenia i porównaj wszystkie potwierdzone parametry zamiast kierować się samym zdjęciem.
FAQ – grzałki do kuchni elektrycznych
Czy brak grzania oznacza przepaloną grzałkę?
Nie. Jeżeli grzałka ma przerwany obwód, jest uszkodzona, ale brak ciepła może też wynikać z wypalonego konektora, przewodu, przełącznika funkcji, regulatora, termostatu lub modułu. Gdy nie działa tylko jedna funkcja, zacznij od jej grzałki i połączeń. Gdy nie grzeje nic, sprawdź również elementy wspólne dla wszystkich obwodów.
Czy grzałka jest sprawna, jeśli multimetr pokazuje ciągłość?
Ciągłość wyklucza jedynie całkowite przerwanie danego obwodu. Nie potwierdza właściwej mocy ani izolacji elektrycznej. Grzałka może mieć poprawną rezystancję między zaciskami, a mimo to wykazywać upływność do osłony po rozgrzaniu.
Dlaczego piekarnik wybija różnicówkę dopiero po kilku minutach?
Jedną z możliwych przyczyn jest pogorszenie izolacji elementu pod wpływem temperatury. Na zimno zwykły omomierz może nie wykazać problemu. Trzeba również uwzględnić przewody, wilgoć, sumę upływów i stan instalacji, dlatego właściwa diagnostyka obejmuje pomiar rezystancji izolacji.
Czy można założyć grzałkę o innej mocy, jeśli pasuje wymiarami?
Nie należy tego robić bez potwierdzenia katalogowego. Inna moc zmienia pobór prądu, tempo nagrzewania oraz warunki pracy regulatora i połączeń. Zgodne muszą być jednocześnie napięcie, moc, funkcja, wymiary, przyłącza i mocowania.

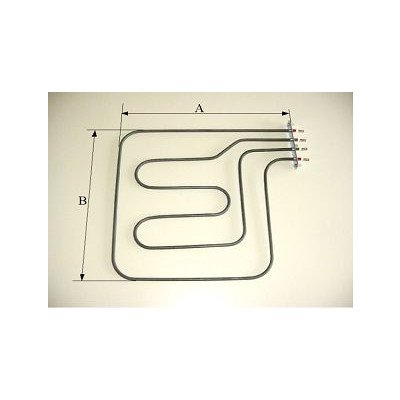

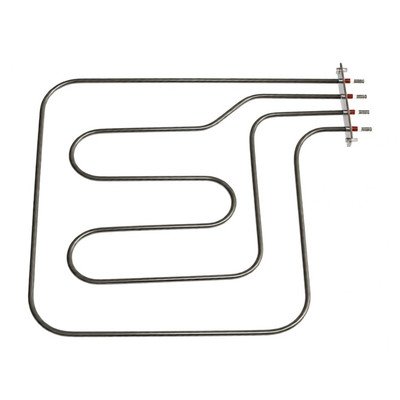

Dlaczego górna grzałka ma więcej niż dwa zaciski?
Może być elementem zespolonym, zawierającym oddzielną sekcję grzania górnego i grilla. Każdą sekcję trzeba identyfikować i mierzyć osobno według układu połączeń konkretnego piekarnika. Przypadkowe przełożenie przewodów może zmienić działanie programów.
Czy nową grzałkę można dogiąć do otworów montażowych?
Gotowego elementu przeznaczonego do konkretnej kuchni nie należy doginać podczas montażu. Odkształcenie w niewłaściwym miejscu może uszkodzić wewnętrzną izolację, strefę niegrzejną albo mocowania. Niedopasowanie otworów zwykle oznacza niewłaściwy wariant części.
