Parniki rolnicze
Grzałki SELFA do parników rolniczych podgrzewają wodę potrzebną do obróbki paszy i roślin okopowych. Brak grzania, wydłużenie cyklu lub zadziałanie zabezpieczenia wymaga sprawdzenia nie tylko grzałki, lecz także zasilania, regulatora i połączeń. Właściwy wariant dobiera się według kodu części, napięcia, mocy, kształtu, wymiarów oraz sposobu mocowania.
Jak rozpoznać usterkę grzałki w parniku rolniczym?
Uszkodzenie grzałki może powodować całkowity brak podgrzewania wody, znacznie dłuższy czas nagrzewania albo zadziałanie wyłącznika różnicowoprądowego. Żaden z tych objawów nie jest jednak samodzielnym dowodem, że trzeba od razu kupić nowy element grzejny.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Parnik nie grzeje | przerwa w grzałce, brak zasilania, uszkodzony wyłącznik, regulator, ogranicznik temperatury lub przewód | ciągłość obwodu grzałki oraz stan zacisków i elementów sterujących | przerwa między wyprowadzeniami potwierdza uszkodzenie grzałki; prawidłowy wynik kieruje diagnostykę na zasilanie i sterowanie |
| Woda nagrzewa się zbyt wolno | osad na grzałce, zbyt mała moc zamontowanej części, obniżone napięcie, nadpalone połączenie, duże straty ciepła | oznaczenie i moc grzałki, stan płaszcza, konektorów oraz instalacji | sama obecność ciągłości nie potwierdza, że zamontowano właściwy wariant ani że układ otrzymuje prawidłowe zasilanie |
| Zabezpieczenie różnicowoprądowe wyłącza zasilanie podczas grzania | pogorszona izolacja grzałki, wilgoć w przyłączu, uszkodzony przewód | rezystancję izolacji grzałki i przewodów względem metalowego płaszcza oraz przewodu ochronnego | poprawna rezystancja robocza między zaciskami nie wyklucza upływu do obudowy |
| Zaciski lub przewody się przegrzewają | luźny albo skorodowany konektor, niedostosowany przewód, nadpalony wyłącznik | przebarwienia, stopioną izolację, siłę osadzenia złączy | wymiana samej grzałki nie usunie usterki połączenia; uszkodzone końcówki trzeba prawidłowo odtworzyć |
Jeżeli parnik ma czujnik poziomu wody, termostat, ogranicznik temperatury albo sterownik czasowy, również te elementy mogą przerwać tor zasilania. Zabezpieczeń nie wolno mostkować w celu wymuszenia pracy grzałki.
Jak zmierzyć grzałkę parnika?
Pomiar rezystancji wykonuje się przy urządzeniu odłączonym od instalacji elektrycznej, po potwierdzeniu braku napięcia i odpięciu przewodów od obu wyprowadzeń grzałki. Pozostawienie podłączonego regulatora lub równoległej gałęzi może zafałszować wynik.
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do dwóch zacisków elementu grzejnego.
- Porównaj wynik z wartością wynikającą z napięcia i mocy części: R ≈ U²/P.
- Odczyt OL lub bardzo wysoka, niestabilna wartość między zaciskami oznacza przerwę w obwodzie.
- Wynik zbliżony do obliczonego potwierdza ciągłość spirali, ale nie sprawdza jakości izolacji ani działania regulatora.
Dla zimnej grzałki zasilanej napięciem 230 V orientacyjne wartości wynikające z parametrów znamionowych wynoszą:
| Moc znamionowa | Orientacyjna rezystancja przy 230 V |
| 1000 W | około 53 Ω |
| 1400 W | około 38 Ω |
| 2000 W | około 26 Ω |
Są to wartości obliczeniowe, a nie uniwersalne progi serwisowe. Na odczyt wpływają tolerancja wykonania, temperatura elementu, rezystancja przewodów pomiarowych oraz rzeczywiste napięcie znamionowe — część może być oznaczona jako 220 V, 230 V albo 220/230 V. Zawsze porównuj wynik z parametrami konkretnej grzałki.
Dlaczego zwykły multimetr nie wystarcza przy wybijaniu różnicówki?
Pomiar między zaciskiem a metalowym płaszczem na zakresie omomierza może wykryć wyraźne zwarcie, ale brak wskazania nie potwierdza dobrej izolacji. Miarodajny test wymaga miernika rezystancji izolacji, właściwego napięcia pomiarowego i odłączenia grzałki od elektroniki oraz pozostałych obwodów.
Opisane pomiary izolacji oraz diagnostyka instalacji sieciowej wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno uruchamiać urządzenia z odłączonym przewodem ochronnym — działająca w ten sposób grzałka może nadal mieć niebezpieczne przebicie do zbiornika.
Osad, korozja i praca bez wody
Grzałki z tej grupy są elementami przeznaczonymi do ogrzewania wody. Muszą pracować przy właściwym poziomie cieczy; uruchomienie na sucho lub przy niepełnym zanurzeniu powoduje gwałtowny wzrost temperatury płaszcza i może trwale uszkodzić element.
Warstwa kamienia kotłowego ogranicza oddawanie ciepła do wody. Parnik może wtedy nagrzewać się wolniej, a temperatura rurki grzejnej rośnie. Osadu nie należy skuwać ostrym narzędziem ani drucianą szczotką, ponieważ zarysowanie lub odkształcenie płaszcza przyspiesza korozję. Metodę chemicznego czyszczenia trzeba dopasować do materiału grzałki i zbiornika, a po odkamienianiu dokładnie usunąć pozostałości preparatu.
Przy oględzinach zwróć uwagę na:
- pęknięcia, wżery i miejscowe wybrzuszenia rurki;
- grubą, nierówną warstwę osadu;
- ślady przegrzania w pobliżu stref niegrzejnych;
- korozję przepustów i nakrętek;
- mokre, zaśniedziałe lub nadpalone konektory;
- uszkodzenie uszczelnień i wycieki przy mocowaniu.
Jak wymienić grzałkę w parniku?
Sposób dostępu zależy od konstrukcji parnika. Element jest zwykle zamocowany w dolnej części zbiornika, a jego zaciski znajdują się po zewnętrznej stronie, pod osłoną przyłącza. W wielu grzałkach typu M lub U stosowane są dwa gwintowane przepusty, lecz ich rozstaw, gwint i sposób uszczelnienia trzeba potwierdzić na starej części.
Typowa kolejność prac obejmuje:
- odłączenie parnika od instalacji i potwierdzenie braku napięcia;
- schłodzenie urządzenia oraz spuszczenie wody poniżej miejsca montażu;
- zdjęcie osłony zacisków i sfotografowanie połączeń;
- odłączenie przewodów bez ciągnięcia za izolację;
- odkręcenie mocowań i ostrożne wyjęcie grzałki bez wyginania zbiornika;
- oczyszczenie powierzchni uszczelniającej bez jej zarysowania;
- osadzenie właściwych uszczelnień i równomierne zamocowanie nowej części;
- napełnienie parnika oraz sprawdzenie szczelności przed podłączeniem zasilania;
- uruchomienie dopiero po upewnieniu się, że cała czynna część grzałki znajduje się pod wodą.
Nie należy prostować ani doginać gotowej grzałki, aby dopasować ją do zbiornika. Może to uszkodzić płaszcz, wewnętrzną izolację lub strefę przejścia między częścią grzejną a przyłączem. Pierwsze uruchomienie powinno odbyć się pod nadzorem, z kontrolą szczelności, temperatury przewodów i prawidłowego wyłączania przez regulator.
Podłączenie elektryczne, kontrolę przewodu ochronnego i pomiary po naprawie powinien wykonać elektryk lub serwisant posiadający właściwe kwalifikacje i przyrządy.
Jak dobrać grzałkę SELFA do parnika rolniczego?

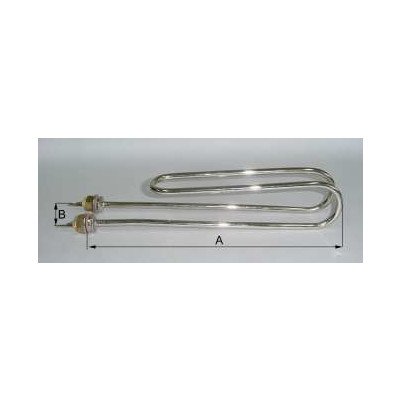

Podobny kształt nie oznacza zgodności. Grzałki SELFA przeznaczone do ogrzewania wody występują między innymi w wykonaniu M, U oraz „sanki”, a dwa elementy o tej samej mocy mogą różnić się długością, szerokością, położeniem stref niegrzejnych i mocowaniem.
Przed zakupem porównaj:

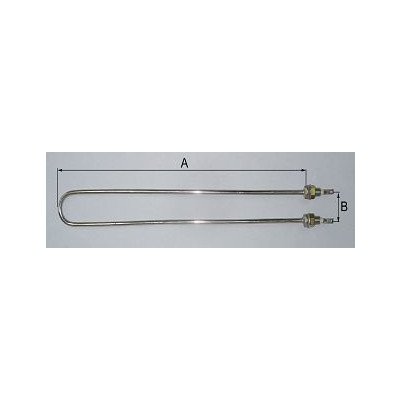

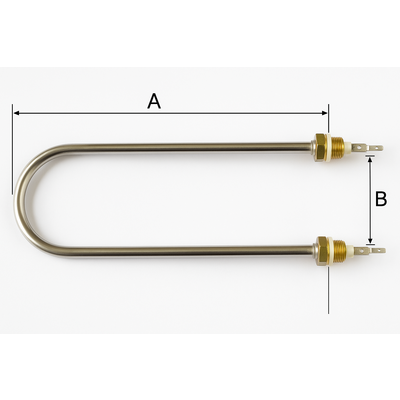

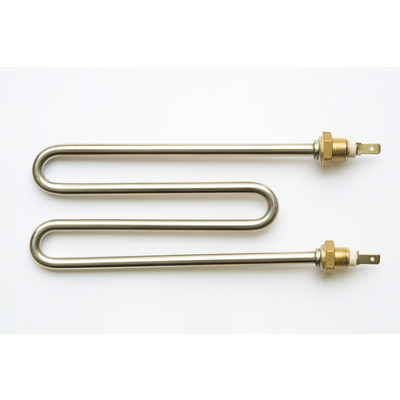

- kod producenta, na przykład 12.181, 12.182, 12.101 lub 12.311;
- napięcie i moc znamionową;
- kształt oraz kierunek wygięcia rurki;
- wymiary całkowite i rozstaw mocowań;
- średnicę rurki oraz materiał płaszcza;
- rodzaj, średnicę i długość przepustów gwintowanych;
- sposób wyprowadzenia zacisków;
- długość stref niegrzejnych;
- przeznaczenie do pracy w wodzie;
- zgodność materiałową ze zbiornikiem i zastosowanym systemem ochrony antykorozyjnej.
Najpewniejszą podstawą doboru jest czytelny kod wybity na starej grzałce, dokumentacja parnika i kompletna tabliczka znamionowa urządzenia. Jeśli oznaczenie części jest nieczytelne, wykonaj zdjęcie elementu wraz z mocowaniami i zanotuj wszystkie wymiary przed jego wyrzuceniem. Inne rodziny elementów można znaleźć w kategorii grzałki SELFA, ale zastosowanie w parniku trzeba potwierdzić na podstawie parametrów, a nie samego zdjęcia.
FAQ – grzałki do parników rolniczych
Czy brak grzania zawsze oznacza przepaloną grzałkę?
Nie. Przyczyną może być również brak zasilania, przerwany przewód, nadpalony konektor, wyłącznik, termostat, ogranicznik temperatury albo zabezpieczenie poziomu wody. Przerwę w samej grzałce potwierdza pomiar wykonany po odłączeniu jej zacisków od instalacji.
Czy prawidłowa rezystancja oznacza, że grzałka jest całkowicie sprawna?
Nie. Wynik zbliżony do obliczonego potwierdza przede wszystkim ciągłość spirali oporowej. Nie wyklucza przebicia do płaszcza, usterki pojawiającej się po rozgrzaniu, nadpalonych połączeń ani nieprawidłowej mocy części.
Dlaczego parnik wybija różnicówkę, mimo że grzałka nagrzewa wodę?
Spirala może nadal przewodzić i wytwarzać ciepło, a jednocześnie mieć pogorszoną izolację względem metalowego płaszcza. Prąd upływu przepływający do zbiornika powoduje wtedy zadziałanie zabezpieczenia. Urządzenia nie wolno użytkować bez przewodu ochronnego.
Czy można uruchomić grzałkę na chwilę bez wody?
Nie. Grzałka przeznaczona do pracy w wodzie może przegrzać się w bardzo krótkim czasie. Przed każdym uruchomieniem jej czynna część musi być zanurzona, a po wymianie najpierw sprawdza się szczelność napełnionego zbiornika.
Czy grzałkę 1400 W można zastąpić wersją 2000 W?
Nie bez potwierdzenia dokumentacji urządzenia. Większa moc oznacza większy prąd obciążenia i może przekroczyć możliwości przewodów, wyłącznika, regulatora lub zabezpieczeń. Zamiennik musi być zgodny także wymiarowo i materiałowo.
Czy wystarczy dobrać część po kształcie M lub U?
Nie. Ten sam ogólny kształt może występować w kilku długościach, mocach i wariantach mocowania. Należy porównać pełny kod grzałki, napięcie, moc, wymiary, przepusty, strefy niegrzejne i dane parnika.
