Podgrzewacze wody 5/4;6/4
Grzałki SELFA 5/4 i 6/4 służą do podgrzewania wody w bojlerach, termach, zasobnikach i wybranych instalacjach grzewczych. Brak grzania, wydłużony czas nagrzewania lub zadziałanie zabezpieczenia nie zawsze oznaczają przepalenie elementu — warto sprawdzić także termostat, zasilanie i izolację. Przy doborze porównaj dokładny typ SELFA, gwint, napięcie, moc, długość oraz materiał rurki.
Co oznaczają rozmiary 5/4 i 6/4?

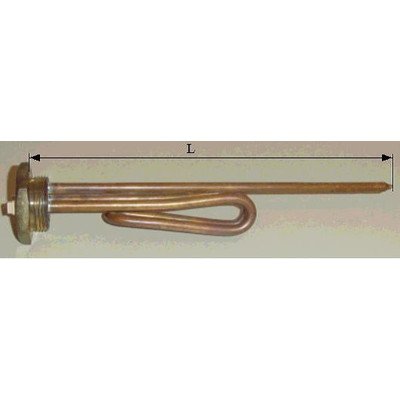

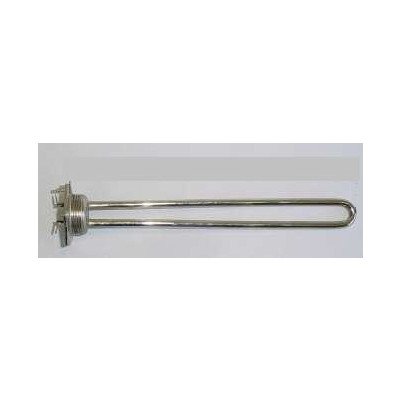

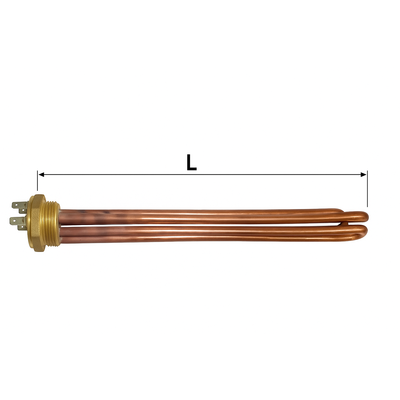

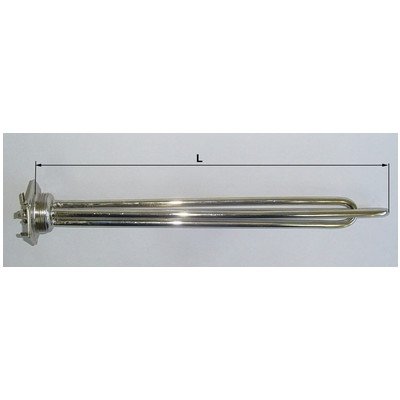

Oznaczenia 5/4 i 6/4 odnoszą się do rozmiaru gwintowanej głowicy służącej do wkręcenia grzałki w mufę zbiornika. W dokumentacji technicznej występują również jako G1 1/4 cala oraz G1 1/2 cala. Nie określają mocy ani napięcia elementu.

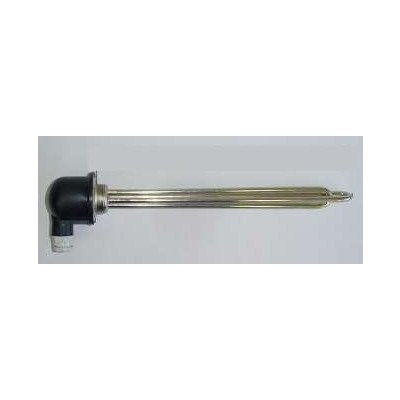

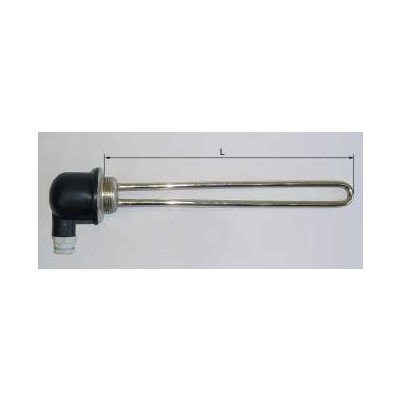

W obu rozmiarach mogą występować grzałki różniące się liczbą obwodów, długością zanurzeniową, kształtem rurek, materiałem płaszcza, zakończeniami prądowymi i obecnością rurki na czujnik temperatury. Dlatego zgodność samego gwintu nie wystarcza do bezpiecznego doboru.

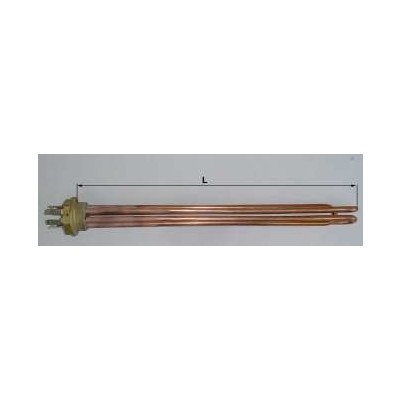

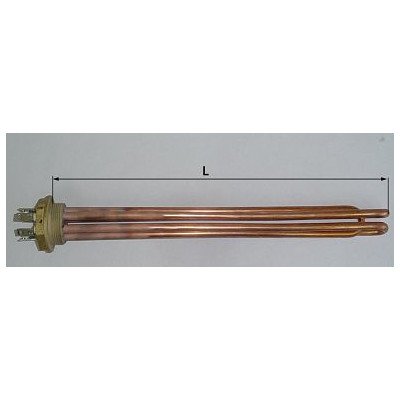

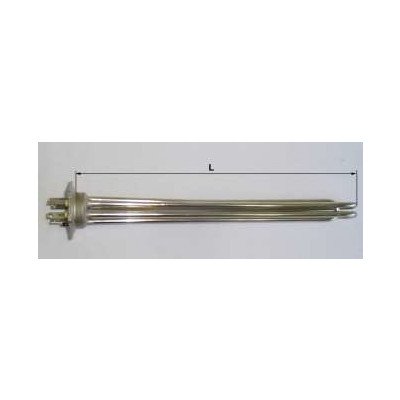

W katalogach SELFA spotykane są między innymi jednofazowe elementy 230 V oraz zespoły wieloelementowe oznaczone 3 × 230 V albo 3 × 400 V. Sposób ich połączenia należy ustalić z oznaczeń części i schematu konkretnego urządzenia. Nie wolno odtwarzać połączeń wyłącznie na podstawie liczby zacisków.
Objawy a możliwe przyczyny
| Objaw | Co może być przyczyną | Co pomaga to rozróżnić |
| Woda pozostaje zimna | przerwany obwód grzałki, niesprawny termostat lub ogranicznik temperatury, brak zasilania, wypalony zacisk | pomiar rezystancji odłączonej grzałki oraz kontrola ciągłości przewodów i elementów sterujących |
| Woda nagrzewa się wolniej | osad na rurkach, zbyt mała moc względem zbiornika, niepracująca jedna z sekcji zespołu, niewłaściwe napięcie lub połączenie | oględziny, osobny pomiar sekcji i porównanie mocy z dokumentacją zbiornika |
| Wyłącznik różnicowoprądowy działa podczas grzania | upływ prądu z grzałki do głowicy lub zbiornika, wilgoć albo uszkodzenie przewodów | pomiar rezystancji izolacji po odłączeniu przewodów od elementu |
| Wyłącznik nadprądowy działa natychmiast | zwarcie, błędne połączenie, uszkodzona izolacja przewodów lub niewłaściwie dobrane zabezpieczenie | kontrola instalacji, połączeń i parametrów odbiornika przez elektryka |
| Temperatura jest zbyt niska lub zbyt wysoka | termostat, czujnik, jego osłona lub niewłaściwe położenie elementu pomiarowego | sprawdzenie osadzenia czujnika oraz działania termostatu zgodnie z dokumentacją urządzenia |
| Woda pojawia się przy głowicy | uszkodzona uszczelka, zabrudzone gniazdo, korozja mufy lub niewłaściwe dokręcenie | próba szczelności po napełnieniu zbiornika, przed podaniem napięcia |
Zapalenie kontrolki grzania również nie przesądza o sprawności grzałki. W zależności od konstrukcji lampka może jedynie informować, że termostat zażądał grzania, mimo że obwód elementu grzejnego jest przerwany.
Jak sprawdzić grzałkę miernikiem?
Pomiar rezystancji elementu grzejnego
Urządzenie należy odłączyć od zasilania, zabezpieczyć przed przypadkowym włączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Następnie trzeba oznaczyć przewody i odłączyć je od zacisków grzałki. Pomiar części nadal połączonej z termostatem lub pozostałymi obwodami może dać mylący wynik.
Omomierz podłącza się między zaciski jednej sekcji grzejnej. Oczekiwaną rezystancję można oszacować ze wzoru R = U² / P, wykorzystując napięcie i moc przypisane do badanej sekcji, a nie zawsze moc całego zespołu. Przykładowo element 230 V o mocy 1500 W ma obliczeniowo około 35 Ω, a element 230 V o mocy 2000 W około 26 Ω. Niewielka różnica względem obliczenia może wynikać z tolerancji wykonania, temperatury elementu i dokładności miernika.
- Wynik nieskończony lub OL między zaciskami wskazuje na przerwę w badanym obwodzie.
- Wynik bliski zeru, wyraźnie niezgodny z mocą elementu, może oznaczać zwarcie wewnętrzne albo błąd identyfikacji zacisków.
- W zespole z kilkoma jednakowymi sekcjami znaczna różnica między ich wynikami jest podstawą do dalszej kontroli.
- Prawidłowa rezystancja robocza nie potwierdza jeszcze odpowiedniej izolacji względem metalowej obudowy.
W grzałkach wieloelementowych najpierw trzeba ustalić pary zacisków oraz fabryczny układ połączeń. Zwory mogą łączyć sekcje w określony sposób, dlatego przed pomiarem warto wykonać zdjęcie i korzystać ze schematu urządzenia.
Pomiar izolacji do głowicy i zbiornika
Każdy zacisk odłączonej grzałki sprawdza się względem jej metalowej głowicy lub zacisku ochronnego. Zwykły multimetr może ujawnić wyraźne przebicie, lecz jego wskazanie OL nie gwarantuje, że izolacja zachowa się prawidłowo przy napięciu roboczym i po rozgrzaniu.
Między zaciskami roboczymi a głowicą nie powinno być przewodzenia. Rzetelna ocena wymaga miernika rezystancji izolacji i procedury właściwej dla badanego urządzenia. Jeżeli różnicówka wyłącza zasilanie dopiero podczas grzania, usterka może ujawniać się pod wpływem temperatury lub wilgoci.
Nie wolno sprawdzać grzałki przez odłączanie przewodu ochronnego, omijanie różnicówki ani podawanie napięcia na element wyjęty ze zbiornika. Takie próby nie potwierdzają bezpiecznej pracy i stwarzają ryzyko porażenia oraz uszkodzenia grzałki.
Gdy grzałka ma prawidłową rezystancję, ale nie grzeje
Następnym krokiem jest sprawdzenie przewodu zasilającego, zacisków, termostatu i ogranicznika temperatury. Nadtopiona izolacja, poluzowana śruba lub utleniona wsuwka mogą powodować przerwę albo miejscowe przegrzewanie połączenia.
Kontrolę napięcia na pracującym podgrzewaczu może wykonywać wyłącznie osoba przygotowana do pracy przy instalacjach elektrycznych. Pomiar pod napięciem pozwala ustalić, czy zasilanie dochodzi do termostatu i czy pojawia się na wyjściu prowadzącym do grzałki, ale wymaga znajomości schematu. Brak napięcia na grzałce nie jest dowodem jej uszkodzenia — wskazuje na problem występujący wcześniej w obwodzie.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kamień kotłowy a wolne nagrzewanie
Osad mineralny tworzy warstwę utrudniającą przekazywanie ciepła do wody. Grzałka może nadal mieć prawidłową rezystancję, ale pracować w wyższej temperaturze, nagrzewać zbiornik wolniej i z czasem ulec rozszczelnieniu. Gruba, nierówna warstwa osadu nie powinna być odkuwana ostrym narzędziem, ponieważ łatwo uszkodzić płaszcz rurki.
Sposób odkamieniania trzeba dopasować do materiału elementu i zaleceń producenta. Przed ponownym montażem należy także usunąć luźny osad ze zbiornika oraz ocenić stan anody, jeżeli została przewidziana w jego konstrukcji. Przyspieszone zużycie nowej grzałki może wynikać nie tylko z twardej wody, lecz także z niewłaściwego zestawienia materiałów, prądów błądzących albo niesprawnej ochrony antykorozyjnej.
Dostęp i wymiana grzałki wkręcanej
Grzałki 5/4 i 6/4 są zwykle wkręcone w mufę zbiornika. Dostęp wymaga zdjęcia osłony przyłącza elektrycznego, natomiast opróżnianie i sposób demontażu zależą od budowy instalacji.
Typowa kolejność prac obejmuje:
- Odłączenie właściwego obwodu zasilania, zabezpieczenie go przed włączeniem i potwierdzenie braku napięcia.
- Odczekanie, aż woda ostygnie, zamknięcie jej dopływu i bezpieczne obniżenie ciśnienia.
- Spuszczenie wody przynajmniej poniżej poziomu mufy grzałki. W instalacji ciśnieniowej należy użyć przewidzianego odpływu, nie demontować elementu pod ciśnieniem.
- Zdjęcie osłony, sfotografowanie połączeń, oznaczenie przewodów i odłączenie zacisku ochronnego, przewodów roboczych oraz czujnika lub termostatu.
- Odkręcenie elementu kluczem opartym na metalowym sześciokącie głowicy. Nie należy obracać za puszkę, zaciski ani rurki grzejne.
- Oczyszczenie powierzchni uszczelniającej i sprawdzenie mufy pod kątem korozji, pęknięć oraz uszkodzenia gwintu.
- Montaż z uszczelką odpowiednią do danego wykonania, bez wyginania rurek i bez dopuszczenia do ich kontaktu ze ścianką zbiornika.
- Napełnienie i odpowietrzenie zbiornika, a następnie sprawdzenie szczelności przed założeniem osłony i podaniem napięcia.
Grzałka może zostać uruchomiona dopiero po całkowitym napełnieniu zbiornika i zanurzeniu części grzejnej. Krótkie włączenie „na sucho” może bardzo szybko przegrzać element, nawet jeśli ma służyć tylko jako próba.
Jak dobrać właściwą grzałkę SELFA 5/4 lub 6/4?
Najpewniejszym punktem odniesienia jest pełne oznaczenie wybite na starej grzałce, na przykład typ z rodziny 40.xxx, oraz dokumentacja zbiornika. Końcowa litera lub dodatkowy numer wykonania również mogą oznaczać istotną zmianę konstrukcyjną.
Przed zakupem porównaj:
- gwint głowicy — 5/4 i 6/4 nie są zamienne;
- napięcie znamionowe — między wariantami występują wykonania 230 V i 400 V;
- moc całkowitą i moc poszczególnych sekcji;
- liczbę elementów i fabryczny układ połączeń;
- długość zanurzeniową oraz kształt rurek, aby nie dotykały wnętrza zbiornika ani wężownicy;
- materiał płaszcza — miedź, miedź niklowana i stal nierdzewna nie są dowolnie zamienne;
- rodzaj zacisków oraz miejsce na przewód ochronny;

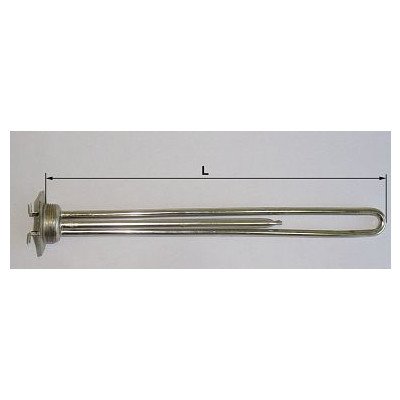

- obecność rurki na termostat lub czujnik temperatury;
- sposób uszczelnienia i wymiary powierzchni przylegania;
- zgodność z materiałem zbiornika i jego ochroną antykorozyjną.
W katalogu SELFA wybrane miedziane grzałki z gwintem 5/4 mają zastrzeżenie, że nie są przeznaczone do zbiorników ze stali nierdzewnej. Nie należy przenosić tej informacji wyłącznie na podstawie podobnego wyglądu — materiał i dopuszczone zastosowanie trzeba sprawdzić dla konkretnego typu.
Jeżeli potrzebujesz innej konstrukcji mocowania, porównaj także grzałki SELFA do podgrzewaczy wody – tulejkowe. Pozostałe grupy zastosowań znajdują się w kategorii grzałki SELFA.
Do potwierdzenia części przygotuj zdjęcie tabliczki znamionowej zbiornika, czytelne oznaczenie starej grzałki, zdjęcie jej zacisków i głowicy oraz podstawowe dane: gwint, napięcie, moc i długość części zanurzonej.
FAQ – grzałki do podgrzewaczy wody 5/4 i 6/4
Czy grzałkę 5/4 można zamontować zamiast 6/4?
Nie bez odpowiedniego, dopuszczonego rozwiązania konstrukcyjnego. Są to różne rozmiary gwintu. Przypadkowe redukcje mogą zmienić głębokość zanurzenia, położenie elementu, szczelność i odległość od ścianek zbiornika.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza jedynie, że obwód oporowy nie ma widocznej przerwy i ma wartość zbliżoną do wynikającej z mocy. Nie wyklucza pogorszenia izolacji, usterki pojawiającej się po nagrzaniu, korozji płaszcza ani silnego zakamienienia.
Dlaczego różnicówka wybija, skoro grzałka nadal podgrzewa wodę?
Spirala może zachować ciągłość, a jednocześnie mieć upływ do metalowego płaszcza. Element wytwarza wtedy ciepło, lecz nie jest bezpieczny. Nie wolno odłączać przewodu ochronnego w celu dalszego użytkowania — konieczna jest kontrola izolacji i usunięcie uszkodzenia.
Czy większa moc zawsze skróci czas nagrzewania?
Tylko jeśli zbiornik, termostat, przewody, sposób połączenia i zabezpieczenia są przystosowane do takiej mocy. Montaż mocniejszej grzałki bez potwierdzenia może przeciążyć instalację lub spowodować lokalne przegrzewanie.
Czy przy wymianie grzałki trzeba wymienić termostat?
Nie automatycznie. Termostat wymienia się po potwierdzeniu jego usterki albo stwierdzeniu uszkodzeń mechanicznych lub termicznych. Brak grzania może wynikać zarówno z przerwanej grzałki, jak i z termostatu, ogranicznika temperatury, przewodów lub zasilania.
Czy można ponownie wykorzystać starą uszczelkę?
Nie warto zakładać, że zachowa szczelność po demontażu. Uszczelkę należy ocenić pod kątem stwardnienia, spłaszczenia, pęknięć i odkształcenia, a przy montażu zastosować wariant przewidziany dla danej głowicy i zbiornika. Próbę szczelności wykonuje się po napełnieniu, jeszcze przed podaniem napięcia.
