Podgrzewacze wody - tulejkowe
Grzałki tulejkowe SELFA służą do ogrzewania wody w bojlerach, termach, zbiornikach i wybranych kotłach. Brak grzania lub wyłączanie zabezpieczeń nie zawsze oznacza jednak przepalenie elementu — przyczyną może być również termostat, ogranicznik temperatury albo instalacja zasilająca. Przed zakupem porównaj oznaczenie SELFA, napięcie, moc, wymiary, mocowanie i materiał osłony.

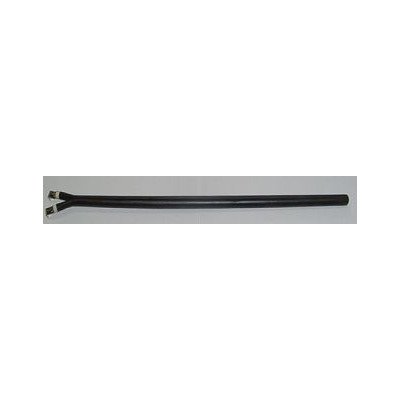

Jak działa tulejkowa grzałka do podgrzewacza wody?
Grzałka tulejkowa, nazywana również rurkowym elementem grzejnym, zamienia energię elektryczną w ciepło przekazywane wodzie przez metalową osłonę. W kategorii występują wykonania różniące się między innymi napięciem, mocą, liczbą sekcji grzejnych, kształtem, długością zanurzeniową, sposobem mocowania oraz wyprowadzeniami elektrycznymi.
Nie każda grzałka SELFA do podgrzewacza jest kompletnym zespołem z termostatem. W wielu urządzeniach element grzejny współpracuje z osobnym regulatorem temperatury, ogranicznikiem termicznym i przewodem ochronnym. Dlatego sam brak ciepłej wody nie rozstrzyga, który podzespół uległ awarii.
Objawy uszkodzenia grzałki i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Woda pozostaje zimna | przerwany element grzejny, niesprawny termostat lub ogranicznik, brak zasilania, uszkodzone złącze | stan zabezpieczeń, zacisków i przewodów, następnie rezystancję odłączonej grzałki |
| Woda nagrzewa się zbyt wolno | część sekcji grzejnych nie działa, zasilanie ma niewłaściwe napięcie, grzałka ma za małą moc, powierzchnię pokrywa kamień lub napływa stale zimna woda | moc i układ połączeń, szczelność punktów poboru, osad na elemencie oraz rzeczywisty czas grzania |
| Wyłącznik różnicowoprądowy zadziała po rozpoczęciu grzania | pogorszona izolacja grzałki, wilgoć albo uszkodzenie przewodów i zacisków | rezystancję izolacji elementu, przewody, termostat i ślady wody pod osłoną |
| Zabezpieczenie nadprądowe wyłącza obwód | zwarcie, błędne połączenie, moc niedostosowana do obwodu lub uszkodzenie instalacji | zgodność schematu, napięcia i mocy oraz stan przewodów; nie zwiększaj wartości zabezpieczenia na próbę |
| Grzałka wyłącza się przed osiągnięciem temperatury | osad powodujący miejscowe przegrzewanie, niewłaściwe położenie czujnika, ogranicznik termiczny albo uszkodzony termostat | osad, osadzenie czujnika i działanie regulatora zgodnie z instrukcją urządzenia |
| Pod osłoną pojawia się woda | nieszczelna uszczelka, skorodowana osłona grzałki, niedokręcone lub uszkodzone mocowanie | miejsce rozpoczęcia wycieku po osuszeniu zespołu; nie uruchamiaj mokrych połączeń elektrycznych |
Kontrolka grzania również nie potwierdza przepływu prądu przez grzałkę. W zależności od konstrukcji może sygnalizować jedynie polecenie grzania lub stan termostatu, mimo że sam element ma przerwę.
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem odłącz podgrzewacz od zasilania, zabezpiecz obwód przed przypadkowym włączeniem i potwierdź odpowiednim przyrządem brak napięcia. Zdejmij przewody z zacisków grzałki — przynajmniej jeden odłączony przewód jest konieczny, aby inne elementy układu nie utworzyły równoległej drogi i nie zafałszowały wyniku.
Pomiar rezystancji elementu grzejnego
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do dwóch zacisków danej sekcji grzejnej. Orientacyjną rezystancję sprawnego elementu można obliczyć ze wzoru R ≈ U²/P, gdzie U jest napięciem znamionowym, a P mocą tej konkretnej sekcji. Przykładowo element 2000 W przeznaczony do 230 V powinien mieć w temperaturze otoczenia rezystancję w pobliżu 26,5 Ω. Niewielka różnica nie przesądza o awarii.
- OL lub nieskończona rezystancja między właściwymi zaciskami oznacza przerwę w obwodzie grzejnym.
- Wynik znacznie niższy od wartości wynikającej z napięcia i mocy może wskazywać zwarcie, lecz najpierw trzeba wykluczyć pomiar przez pozostałe połączenia.
- Wynik zbliżony do obliczonego potwierdza ciągłość spirali, ale nie dowodzi jeszcze prawidłowej izolacji ani poprawnej pracy po rozgrzaniu.
W grzałkach wielosekcyjnych i trójfazowych nie wolno porównywać pomiaru z mocą całego zespołu bez znajomości schematu połączeń. Najpierw trzeba ustalić, które zaciski należą do poszczególnych sekcji i czy są one połączone w gwiazdę, trójkąt lub inny układ przewidziany przez producenta.
Kontrola przebicia do osłony
Wstępny test wykonuje się między każdym zaciskiem grzałki a jej metalową osłoną lub głowicą. Niska albo niestabilna rezystancja wskazuje na uszkodzenie izolacji. Zwykły multimetr może jednak nie wykryć upływności pojawiającej się dopiero przy wyższym napięciu, po nagrzaniu albo w kontakcie z wodą.
Między zaciskami a osłoną nie wykonuje się testu brzęczykiem jako jedynej oceny bezpieczeństwa. Wiarygodne badanie rezystancji izolacji wymaga odpowiedniego miernika i procedury dopasowanej do elementu oraz urządzenia. Takie badanie, a także pomiary pod napięciem, są przeznaczone dla wykwalifikowanego elektryka lub serwisanta.
Nie odłączaj przewodu ochronnego i nie omijaj wyłącznika różnicowoprądowego w celu dalszego użytkowania podgrzewacza. Grzałka może nadal wydzielać ciepło mimo niebezpiecznego przebicia na metalowy zbiornik.
Grzałka jest sprawna, a woda nadal się nie nagrzewa — co dalej?
Jeżeli rezystancja elementu odpowiada jego napięciu i mocy, sprawdzenie należy rozszerzyć na:
- Termostat i ogranicznik temperatury — przy zimnym zbiorniku i nastawie wymagającej grzania styki powinny tworzyć właściwy obwód. Brak przejścia może wynikać z uszkodzenia albo zadziałania zabezpieczenia termicznego. Reset wolno wykonać dopiero po ustaleniu przyczyny przegrzania.
- Przewody oraz zaciski — luźna wsuwka, utlenione połączenie lub nadpalona izolacja zwiększają opór styku i mogą przerwać zasilanie grzałki. Nadpalonego złącza nie należy jedynie dociskać; trzeba ocenić także zacisk elementu i przewód.
- Osad na grzałce — kamień utrudnia oddawanie ciepła wodzie, sprzyja miejscowemu przegrzewaniu osłony i może powodować zadziałanie ogranicznika.
- Układ hydrauliczny — stale cieknący kran, błędne podłączenie wody lub mieszanie zimnej i ciepłej wody może sprawiać wrażenie małej wydajności grzałki.
- Zasilanie i sposób połączenia — dotyczy to zwłaszcza elementów wielosekcyjnych oraz przeznaczonych do napięcia międzyfazowego. Samo podobieństwo zacisków nie określa poprawnego schematu.
Opisane kontrole instalacji elektrycznej wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary napięcia, prądu oraz działanie zabezpieczeń powinien sprawdzać elektryk lub serwisant uprawniony do takich prac.

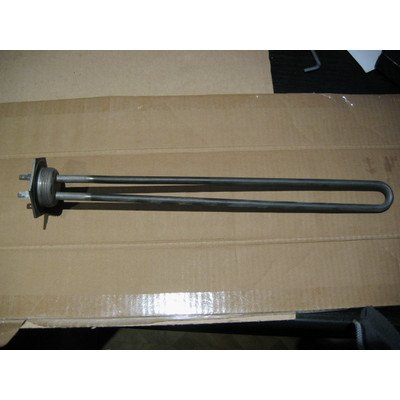

Dostęp i wymiana grzałki w podgrzewaczu
Sposób dostępu zależy od konstrukcji zbiornika. Grzałka może być wkręcona bezpośrednio w mufę, zamontowana na kołnierzu albo stanowić część większego zespołu z termostatem i anodą. Pokrywa przyłączy znajduje się zwykle przy dolnej lub bocznej części zbiornika, lecz przed demontażem należy sprawdzić dokumentację konkretnego podgrzewacza.
Typowa kolejność prac obejmuje:
- Odłączenie wszystkich źródeł zasilania i potwierdzenie braku napięcia.
- Odczekanie, aż woda ostygnie, zamknięcie dopływu i zlikwidowanie ciśnienia przez otwarcie punktu ciepłej wody.
- Opróżnienie zbiornika co najmniej poniżej poziomu mocowania grzałki. Sposób spuszczania wody zależy od instalacji i typu ogrzewacza.
- Zdjęcie osłony, udokumentowanie położenia przewodów i odłączenie złączy bez ciągnięcia za izolację.
- Wyjęcie termostatu lub czujnika, jeśli konstrukcja tego wymaga, a następnie odkręcenie głowicy albo demontaż kołnierza.
- Oczyszczenie powierzchni uszczelniającej bez jej zarysowania, założenie właściwej nowej uszczelki i zamontowanie elementu bez naprężeń.
- Napełnienie zbiornika, odpowietrzenie przez kran ciepłej wody oraz kontrolę szczelności przed podaniem napięcia.
- Ponowne sprawdzenie szczelności i działania termostatu po pierwszym cyklu nagrzewania.
Grzałki wkręcanej nie należy obracać za obudowę termostatu lub puszkę przyłączeniową. Narzędzie przykłada się do przeznaczonej do tego głowicy. Nie uruchamiaj elementu przed pełnym zanurzeniem — grzanie na sucho może w krótkim czasie uszkodzić osłonę, izolację i zabezpieczenie termiczne.
Przy okazji demontażu warto ocenić stan anody ochronnej, wnętrza zbiornika oraz uszczelki, jeśli dany podgrzewacz je posiada. Nie oznacza to konieczności wymiany wszystkich tych części; decyzję należy oprzeć na rzeczywistym zużyciu i wymaganiach producenta zbiornika.
Kamień na grzałce — czy element trzeba wymieniać?
Równomierny osad nie musi oznaczać przerwy lub przebicia, ale pogarsza wymianę ciepła. Element można pozostawić po oczyszczeniu, jeżeli osłona nie jest spękana, zdeformowana ani głęboko skorodowana, zaciski są nienaruszone, a pomiary elektryczne są prawidłowe.
Nie skuwaj kamienia ostrym narzędziem i nie szlifuj metalowej osłony. Zarysowanie lub spłaszczenie rurki może naruszyć jej szczelność. Metodę chemicznego odkamieniania trzeba dobrać do materiału grzałki oraz zaleceń producenta. Wyższa temperatura nastawy zwykle przyspiesza odkładanie osadów, dlatego nie warto bez potrzeby utrzymywać maksymalnej temperatury.

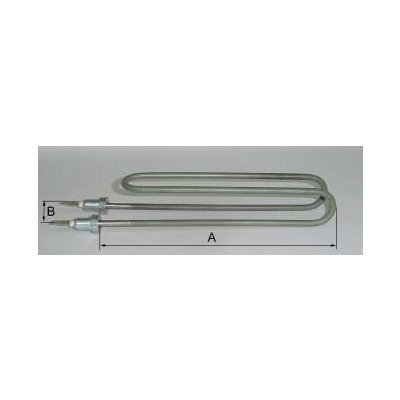

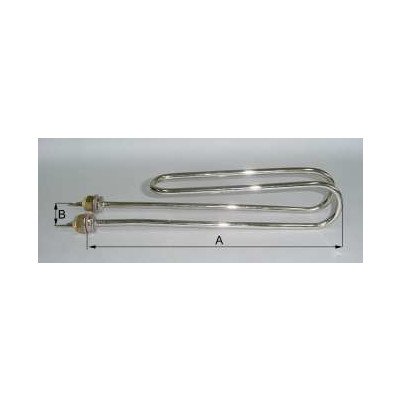

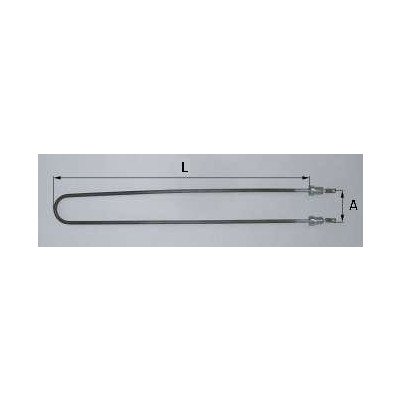

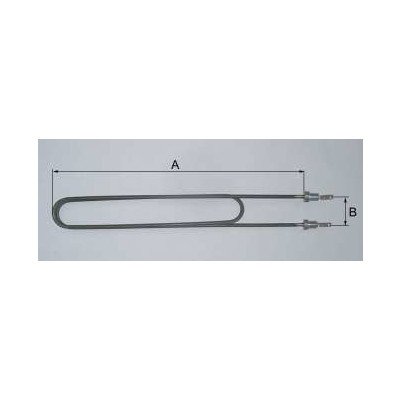

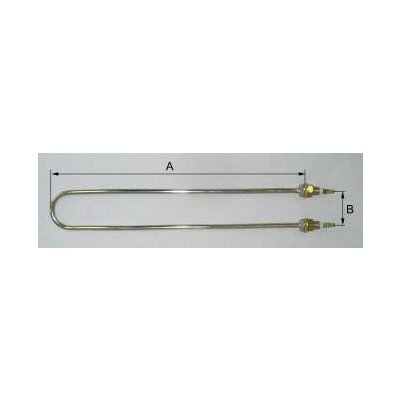

Jak dobrać właściwą grzałkę tulejkową SELFA?
Najpewniejszym punktem odniesienia jest pełne oznaczenie wybite lub nadrukowane na starej grzałce, na przykład kod z rodziny SL/xx.xxx, oraz zgodność z katalogiem urządzenia. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie całej części, zacisków, mocowania i tabliczki znamionowej podgrzewacza.
Porównaj kolejno:
- napięcie znamionowe — 220/230 V i 380/400 V nie są wariantami wymiennymi bez analizy układu;
- moc całkowitą i liczbę sekcji — wpływają na obciążenie instalacji, czas grzania i sposób połączenia;
- kształt oraz długość zanurzeniową — element nie może opierać się o ściankę zbiornika, anodę ani inne wyposażenie;
- rodzaj mocowania — gwint, jego średnicę i skok albo wymiary kołnierza oraz rozstaw mocowań;
- średnicę rurki i geometrię części niegrzejnej — decydują o przejściu przez otwór i położeniu strefy grzejnej;
- typ i położenie wyprowadzeń — wsuwki proste i kątowe mogą wymagać innego miejsca na przewody i osłonę;
- materiał osłony — musi odpowiadać wodzie, materiałowi zbiornika, zastosowanej ochronie antykorozyjnej i zaleceniom producenta;
- współpracę z termostatem lub czujnikiem — sprawdź obecność tulei czujnika, jej średnicę, długość i położenie.
Nie dobieraj grzałki wyłącznie według mocy i wyglądu. Dwa elementy 2000 W mogą różnić się długością, mocowaniem, materiałem, liczbą obwodów i przeznaczeniem. Jeśli potrzebujesz elementu z typowym przyłączem gwintowanym, porównaj również grzałki SELFA do podgrzewaczy wody 5/4 i 6/4. Pozostałe rodziny elementów producenta znajdują się w kategorii grzałki SELFA.
FAQ — grzałki tulejkowe do podgrzewaczy wody
Czy przejście między zaciskami oznacza, że grzałka jest sprawna?
Nie. Potwierdza jedynie, że spirala nie ma całkowitej przerwy. Trzeba jeszcze porównać rezystancję z napięciem i mocą oraz sprawdzić izolację względem metalowej osłony. Niektóre usterki ujawniają się dopiero po rozgrzaniu.
Dlaczego grzałka grzeje, ale wyłącza różnicówkę?
Element może mieć zachowaną ciągłość spirali i jednocześnie uszkodzoną izolację. Prąd upływa wtedy do osłony lub zbiornika. Nie wolno odłączać przewodu ochronnego ani omijać zabezpieczenia — grzałkę i pozostałe obwody powinien zbadać elektryk.
Czy grzałkę 220 V można zastąpić wersją 230 V?
Takiej zamiany nie należy zatwierdzać wyłącznie na podstawie oznaczenia napięcia. Trzeba sprawdzić katalogową zgodność, moc uzyskiwaną przy napięciu instalacji, konstrukcję elementu, mocowanie oraz obciążalność termostatu i przewodów.
Czy nową grzałkę można włączyć przed napełnieniem bojlera?
Nie. Element przeznaczony do pracy w wodzie musi być zanurzony przed podaniem zasilania. Po napełnieniu pozostaw otwarty kran ciepłej wody, aż wypływ będzie równy i pozbawiony powietrza, następnie sprawdź szczelność.
Czy starą uszczelkę można zamontować ponownie?
Nie jest to zalecane, jeżeli uszczelka stwardniała, odkształciła się, pękła lub przywarła do powierzchni. Nowa uszczelka musi odpowiadać konkretnemu mocowaniu; dodatkowy uszczelniacz nie zastępuje elementu o prawidłowym wymiarze i materiale.
Jakie dane przygotować przed zakupem grzałki SELFA?
Odczytaj pełny kod starego elementu oraz napięcie i moc. Zmierz mocowanie i część zanurzeniową, ustal typ wyprowadzeń, materiał osłony i liczbę sekcji. Dołącz pełne oznaczenie podgrzewacza z tabliczki znamionowej oraz zdjęcia starej części.
