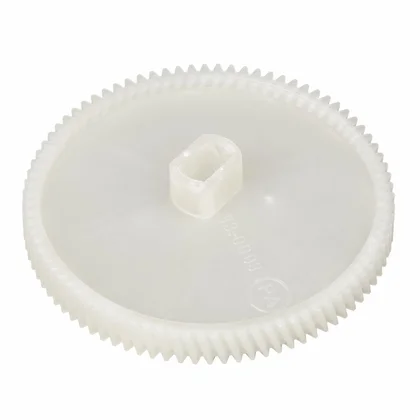

Duże koło zębate przekładni do elektrycznej maselnicy Zelmer. Element przenosi napęd na mieszadło, dlatego współpracuje z pozostałymi kołami przekładni oraz kołem napędzanym paskiem. Numer części producenta: 830003, spotykany także w zapisie 83.0003. Jest to oryginalna część Zelmer.

Koło zębate jest elementem mechanicznym. Nie ma przewodów ani złączy elektrycznych. Jego dobór wymaga porównania kształtu, średnicy, liczby zębów, otworu osadzenia i sposobu mocowania ze zużytą częścią.

Objawy uszkodzenia

Uszkodzenie dużego koła zębatego może powodować:

• silnik pracuje, ale mieszadło nie obraca się;
• mieszadło zatrzymuje się pod obciążeniem lub obraca nierówno;
• z przekładni dochodzą trzaski, chrobotanie albo cykliczne przeskakiwanie;
• napęd działa przez chwilę, po czym traci przeniesienie obrotów;
• po otwarciu obudowy widać starte, wyłamane albo pęknięte zęby;
• koło ma luz na osi, jest odkształcone albo nie zazębia się prawidłowo z sąsiednim kołem.

Sam brak obrotów mieszadła nie potwierdza uszkodzenia tego koła. Przyczyną może być także zerwany lub ślizgający się pasek, uszkodzone koło współpracujące, zablokowane mieszadło, uszkodzone mocowanie osi albo problem z silnikiem i jego przekazaniem napędu.

Diagnostyka krok po kroku

1. Sprawdź mieszadło i pojemnik. Po odłączeniu urządzenia od zasilania upewnij się, że mieszadło nie jest zablokowane przez stwardniałą masę, ciało obce lub nieprawidłowo założony element. Usuń przeszkodę i sprawdź, czy mieszadło porusza się bez nadmiernego oporu. Jeżeli jest zatarte lub ma wyraźny luz, wymiana samego koła może nie usunąć usterki.

1. Sprawdź pasek i koło napędzane paskiem. Poszukaj pęknięć, rozwarstwienia, nadmiernego luzu i śladów ślizgania. Pasek zerwany lub luźny nie przenosi napędu, a zużyte koło pasowe może powodować podobne objawy jak uszkodzona zębatka. W takim przypadku najpierw usuń przyczynę w układzie paska.

1. Otwórz przekładnię i obejrzyj wszystkie koła. Zwróć uwagę na brakujące wierzchołki zębów, zaokrąglone krawędzie, pęknięcia, ślady tarcia oraz opiłki tworzywa. Jeżeli uszkodzone jest duże koło 830003, a pozostałe koło ma podobne zużycie, wymiana tylko jednej zębatki może szybko doprowadzić do ponownego przeskakiwania.

1. Sprawdź zazębienie i osadzenie. Przy odłączonym urządzeniu obróć przekładnię ręcznie, jeśli konstrukcja na to pozwala. Koła powinny obracać się płynnie, bez zacięć i dużego bocznego luzu. Jeżeli nowe lub stare koło nie leży osiowo, sprawdź oś, tuleję, podkładki i mocowanie. Krzywo ustawione koło może niszczyć zęby mimo braku widocznego pęknięcia.

1. Porównaj część przed zakupem. Sprawdź numer 830003 lub 83.0003, kształt zębów, średnicę, otwór, wysokość koła i sposób osadzenia. Jeżeli oznaczenie lub konstrukcja przekładni się nie zgadza, nie kupuj części wyłącznie na podstawie objawu. Potrzebne jest porównanie ze starą zębatką i pełnym oznaczeniem urządzenia z tabliczki znamionowej.

Kiedy wymienić

Wymiana jest uzasadniona, gdy zęby są starte, wyłamane lub pęknięte, koło ma trwałe odkształcenie albo po prawidłowym osadzeniu nie przenosi napędu. Przed montażem nowej części usuń przyczynę przeciążenia, zablokowania mieszadła lub niewłaściwego zazębienia.

Nie wymieniaj tego koła tylko dlatego, że silnik pracuje, a mieszadło stoi. Najpierw sprawdź pasek, koła współpracujące, osie, tuleje, mocowania i drożność ruchu mechanizmu. Jeżeli wszystkie elementy mechaniczne są sprawne, a napęd nadal nie działa, dalszą diagnostykę urządzenia powinien wykonać technik.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

• Zdejmij elementy utrudniające dostęp do obudowy napędu i odkręć osłonę przekładni.
• Przed demontażem zrób zdjęcie ułożenia paska, kół, podkładek i elementów dystansowych.
• Zdejmij pasek, jeśli blokuje dostęp do przekładni, a następnie wyjmij uszkodzone koło z osi lub mocowania.
• Usuń opiłki i zabrudzenia, nie zmieniając położenia sprawnych elementów przekładni.
• Porównaj nowe koło z wyjętą częścią. Nie wciskaj go na siłę, jeśli otwór lub profil osadzenia nie pasuje.
• Osadź koło w tej samej pozycji, zamontuj podkładki, zabezpieczenia i pasek zgodnie ze zdjęciem wykonanym przed demontażem.
• Sprawdź ręcznie, czy koła obracają się płynnie, nie ocierają o obudowę i zachowują prawidłowe zazębienie.
• Zamknij obudowę i wykonaj próbę pracy bez obciążenia, a następnie sprawdź pracę mieszadła podczas normalnego użycia.

Po naprawie kontroluj, czy nie występuje przeskakiwanie, chrobotanie, nadmierny luz lub ponowne ścieranie zębów. Jeżeli objaw wraca, sprawdź także koło współpracujące, pasek, oś i mocowania zamiast ponownie wymieniać tę samą część.

Dane techniczne

• Typ części: duże koło zębate przekładni
• Zastosowanie: elektryczna maselnica Zelmer
• Producent urządzenia: Zelmer / Bosch
• Numer części producenta: 830003
• Alternatywny zapis oznaczenia: 83.0003
• Położenie: przekładnia napędu maselnicy
• Funkcja: przeniesienie napędu na mieszadło
• Element elektryczny: nie

Dobór części

Przy zamawianiu porównaj numer 830003 lub 83.0003, pełne oznaczenie maselnicy z tabliczki znamionowej, kształt i wymiary starego koła oraz sposób mocowania. Sama marka Zelmer nie wystarcza do potwierdzenia zgodności z konkretnym wariantem urządzenia. Nie stosuj zamiennie dużego koła zębatego z kołem zębatym na pasek, ponieważ są to różne elementy przekładni.

FAQ

Czy brak obrotów mieszadła oznacza uszkodzenie dużego koła?
Nie. Taki objaw może powodować również pasek, koło współpracujące, zablokowane mieszadło, luz osi lub inne uszkodzenie przekładni. Najpierw obejrzyj cały mechanizm.

Czy można wymienić tylko jedno koło zębate?
Tak, jeśli pozostałe koła, osie i mocowania nie mają śladów zużycia. Przy startych zębach elementu współpracującego lepiej usunąć przyczynę i wymienić zużyte części, aby nowa zębatka nie została szybko uszkodzona.

Jak rozpoznać część 830003?
Porównaj numer 830003 lub 83.0003 oraz kształt koła, średnicę, otwór osadzenia i sposób mocowania ze starą częścią. Nie dobieraj koła wyłącznie według nazwy maselnicy.

Czy po wymianie trzeba programować część?
Nie. Koło zębate jest elementem mechanicznym i nie wymaga programowania. Po montażu trzeba sprawdzić płynność obrotu, zazębienie, pracę paska i działanie mieszadła.
