Kombiwar JL-9301H
Części do kombiwara MPM JL-9301H pozwalają wymienić uszkodzoną misę, uchwyt lub element pokrywy grzejnej. Brak grzania, nawiewu albo reakcji na nastawy nie wskazuje jednak automatycznie jednej części. Przed zakupem ustal objaw, sprawdź oznaczenie urządzenia oraz porównaj wymiary, mocowanie i funkcję zamawianego elementu.
Jak działa kombiwar MPM JL-9301H?
MPM JL-9301H jest kombiwarem wykorzystującym wymuszony obieg gorącego powietrza. Zespół umieszczony w pokrywie obejmuje element grzejny, wentylator oraz układ sterowania temperaturą i czasem pracy. Szklana misa stanowi komorę obróbki, dlatego jej krawędź musi prawidłowo współpracować z pokrywą.
W tej konstrukcji uchwyt pokrywy nie musi być wyłącznie elementem służącym do przenoszenia. W podobnych kombiwarach MPM współpracuje również z wyłącznikiem bezpieczeństwa, który po podniesieniu uchwytu odcina zasilanie. Z tego powodu pęknięta rączka, nieprawidłowo złożony mechanizm lub niewłaściwy zamiennik mogą powodować brak uruchomienia urządzenia.
Objaw nie zawsze wskazuje jedną uszkodzoną część
Przed rozebraniem kombiwara sprawdź, czy pokrywa jest prawidłowo osadzona, uchwyt znajduje się w pozycji roboczej, a minutnik został ustawiony na czas pracy. W urządzeniach z mechanicznym zegarem pozostawienie go w pozycji wyłączenia może sprawiać wrażenie awarii całego zespołu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Kombiwar nie grzeje i wentylator nie pracuje | brak zasilania, przewód, minutnik, mechanizm uchwytu, wyłącznik bezpieczeństwa, zabezpieczenie termiczne | sprawność gniazda innym urządzeniem, ustawienie minutnika, pozycję i swobodny ruch uchwytu, widoczne uszkodzenia przewodu | jednoczesny brak grzania i nawiewu kieruje diagnostykę najpierw do wspólnego toru zasilania, a nie od razu do grzałki i silnika |
| Wentylator działa, ale nie ma grzania | przerwa w elemencie grzejnym, termostat, zabezpieczenie termiczne albo połączenie | po odłączeniu urządzenia sprawdzić konektory oraz ciągłość odizolowanego elementu grzejnego | przerwa w elemencie wskazuje jego uszkodzenie; zachowana ciągłość nie potwierdza sprawności termostatu ani izolacji elektrycznej |
| Grzanie działa, ale nie ma obiegu powietrza | zablokowany wirnik, zabrudzenie osłony, uszkodzony silnik lub jego zasilanie | po ostygnięciu obejrzeć kratkę i sprawdzić, czy nic nie blokuje wirnika; pomiary silnika wymagają dostępu do pokrywy | swobodny wirnik nie wyklucza uszkodzenia uzwojenia lub problemu w obwodzie zasilania |
| Potrawy przypalają się mimo niższej nastawy | nieprawidłowa regulacja temperatury, sklejone styki termostatu, słaby nawiew, zatłuszczona osłona lub niewłaściwe ustawienie potrawy | obserwować, czy kontrolka i grzanie cyklicznie się wyłączają, sprawdzić pracę wentylatora oraz drożność osłony | ciągłe grzanie po osiągnięciu temperatury uzasadnia kontrolę regulatora, ale temperatura przy samej grzałce nie odpowiada dokładnie temperaturze potrawy |
| Urządzenie wyłącza się podczas poruszania uchwytem | zużyty uchwyt, luz osi, źle naciskany wyłącznik bezpieczeństwa lub przerwane połączenie | przy odłączonej wtyczce sprawdzić mocowanie, pęknięcia i zakres ruchu mechanizmu | uszkodzenia mechaniczne mogą uniemożliwiać pewne załączenie wyłącznika; nie wolno go trwale mostkować |
| Słychać tarcie, buczenie lub pojawiają się drgania | zabrudzenie wirnika, odkształcona osłona, zużyte łożyskowanie silnika lub luźne mocowanie | po ostygnięciu obejrzeć osłonę i ręcznie ocenić ruch wirnika, jeżeli jest bezpiecznie dostępny | ocieranie wymaga usunięcia przyczyny przed dalszą pracą, ponieważ ograniczony nawiew może doprowadzić do przegrzewania |
Jak sprawdzić element grzejny i połączenia?
Pomiar wykonuje się wyłącznie po wyjęciu wtyczki, całkowitym ostygnięciu pokrywy i odłączeniu badanego elementu od pozostałej instalacji. Multimetr ustawiony na pomiar rezystancji pozwala wykryć przerwę w elemencie grzejnym. Wynik poza zakresem, utrzymujący się po poprawnym przyłożeniu sond do obu zacisków, wskazuje na brak ciągłości.
Nie należy przyjmować jednej rezystancji jako prawidłowej dla wszystkich kombiwarów. Wynik zależy od mocy i wykonania grzałki, a podstawowy multimetr nie ocenia wystarczająco jakości izolacji pod napięciem roboczym. Ślady nadtopienia konektorów, przebarwione przewody lub luźne zaciski również wymagają usunięcia — sama wymiana grzałki nie naprawi przegrzewającego się połączenia.
Sprawdzenie termostatu mechanicznego polega między innymi na kontroli zmiany stanu jego styków podczas obracania pokrętła i po zmianie temperatury elementu pomiarowego. Test ciągłości w temperaturze pokojowej nie potwierdza jednak, że regulator rozłącza obwód przy właściwej temperaturze. Nie wolno ogrzewać czujnika otwartym płomieniem ani wykonywać prób z odsłoniętymi częściami pod napięciem.
Opisane czynności wewnątrz pokrywy wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ocena izolacji są przeznaczone dla wykwalifikowanego serwisanta.

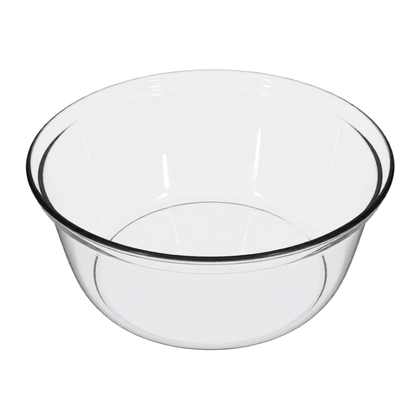

Misa żaroodporna — kiedy wymaga wymiany?
Misy nie należy dalej używać, jeżeli ma pęknięcie, głęboki odprysk na obrzeżu lub uszkodzenie w miejscu podparcia. Ciężka pokrywa obciąża jej krawędź, dlatego nawet niewielki ubytek może rozwijać się podczas kolejnych cykli nagrzewania.
Przed uznaniem nowej misy za zgodną trzeba porównać:
- średnicę zewnętrzną i wysokość,
- kształt oraz grubość górnego obrzeża,
- sposób osadzenia w podstawie,
- dopasowanie pokrywy i ewentualnego pierścienia powiększającego,
- pojemność oraz odporność termiczną deklarowaną dla części.
Nie wystarczy podobny wygląd naczynia. Zbyt mała lub niewłaściwie wyprofilowana misa może niestabilnie leżeć w podstawie albo nie zapewniać prawidłowego oparcia pokrywy. Gorącego szkła nie należy gwałtownie chłodzić zimną wodą, ponieważ szok termiczny może doprowadzić do pęknięcia.
Rączka pokrywy i wyłącznik bezpieczeństwa
Przed wymianą uchwytu sprawdź, czy pękło samo tworzywo, mocowanie, oś czy element naciskający wyłącznik. Nowa rączka musi mieć zgodny rozstaw mocowań, kształt osi, zakres ruchu i geometrię części współpracującej z zabezpieczeniem.
Po montażu, jeszcze bez podłączania kombiwara, uchwyt powinien poruszać się bez klinowania i stabilnie utrzymywać obie pozycje. Przewody nie mogą znaleźć się pod śrubą, ruchomą dźwignią ani przy rozgrzewającej się części. Jeżeli do wymiany trzeba otworzyć obudowę pokrywy, przed odłączeniem konektorów warto wykonać czytelne zdjęcia ich położenia.
Nie wolno usuwać wyłącznika bezpieczeństwa ani zwierać go na stałe. Jeśli nowy uchwyt nie uruchamia urządzenia, trzeba zweryfikować jego dopasowanie i stan przełącznika zamiast obchodzić zabezpieczenie.
Dostęp do podzespołów w pokrywie
Misa, ruszty i luźne akcesoria są dostępne bez rozbierania urządzenia. Element grzejny, wentylator, termostat, minutnik i zabezpieczenia znajdują się natomiast w zespole pokrywy. Dokładny układ mocowań może różnić się pomiędzy seriami produkcyjnymi, dlatego nie należy zakładać liczby śrub ani kolejności przewodów bez oględzin konkretnego egzemplarza.
Przed demontażem pokrywa musi całkowicie ostygnąć i zostać odłączona od sieci. Należy ułożyć ją stabilnie, zabezpieczyć szkło przed uderzeniem, oznaczyć połączenia i nie ciągnąć za przewody. Po naprawie osłona grzałki oraz wszystkie elementy chroniące użytkownika przed częściami elektrycznymi muszą wrócić na swoje miejsce.
Pokrywy nie wolno zanurzać, myć pod bieżącą wodą ani wkładać do zmywarki. Ciecz przedostająca się do silnika, regulatorów lub połączeń może wywołać korozję, zwarcie i niebezpieczne uszkodzenie izolacji.
Jak dobrać części do MPM JL-9301H?
Podstawą jest pełne oznaczenie MPM JL-9301H odczytane bezpośrednio z tabliczki znamionowej. Warto zapisać również pozostałe znajdujące się na niej kody i numer seryjny, ponieważ w trakcie produkcji mogły występować różne wykonania podzespołów.
Przy częściach elektrycznych porównaj numer części, funkcję, napięcie i moc znamionową, liczbę oraz układ zacisków, wymiary i mocowanie. Przy elementach mechanicznych sprawdź rozstaw otworów, średnice, profil obrzeża i stronę montażu. Identyczne złącze albo podobne zdjęcie nie potwierdzają kompatybilności.
Jeżeli oznaczenie starego elementu jest czytelne, porównaj je z opisem części. Gdy go brakuje, przygotuj zdjęcie tabliczki znamionowej, całego podzespołu, mocowań i złączy. Pozostałe grupy części znajdziesz w kategorii części do kombiwarów MPM Product.
FAQ — części i naprawa kombiwara JL-9301H
Dlaczego kombiwar nie uruchamia się mimo podłączenia do gniazdka?
Najpierw ustaw minutnik na czas pracy i opuść uchwyt do pozycji roboczej. Jeżeli nadal nie działają jednocześnie grzanie i wentylator, trzeba sprawdzić przewód, minutnik, mechanizm uchwytu, wyłącznik bezpieczeństwa oraz zabezpieczenie termiczne.
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Jeśli wentylator również nie pracuje, bardziej prawdopodobna jest przerwa we wspólnym torze sterowania lub zasilania. Grzałkę można podejrzewać szczególnie wtedy, gdy nawiew działa, lecz element grzejny pozostaje zimny.
Czy można używać misy z niewielkim odpryskiem?
Uszkodzenie obrzeża jest powodem do wymiany, zwłaszcza gdy w tym miejscu opiera się pokrywa. Nagrzewanie, ciężar pokrywy i przypadkowe uderzenie mogą powiększyć pęknięcie.
Czy uchwyt do innego kombiwara będzie pasował?
Nie można tego potwierdzić wyłącznie na podstawie wyglądu. Oprócz rozstawu mocowań musi zgadzać się kształt osi i element uruchamiający wyłącznik bezpieczeństwa.
Czy sprawna ciągłość grzałki potwierdza jej pełną sprawność?
Nie. Taki pomiar wyklucza przede wszystkim przerwę. Nie ocenia działania termostatu, połączeń pod obciążeniem ani stanu izolacji przy napięciu roboczym.
Co przygotować do doboru części?
Odczytaj pełny model JL-9301H i wszystkie dodatkowe dane z tabliczki. Dołącz zdjęcia starej części, jej oznaczeń, mocowań i złączy, a w przypadku misy lub uchwytu także dokładne wymiary.
