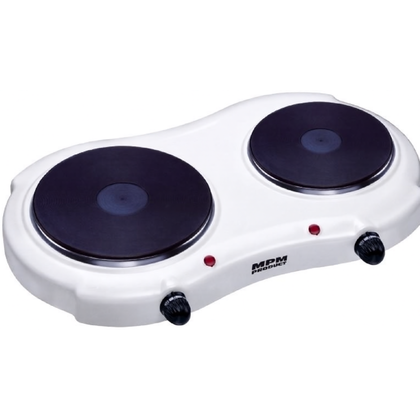

Kuchenka elektryczna MPM KT-023ES – budowa i znaczenie prawidłowej diagnozy
MPM KT-023ES jest wolnostojącą kuchenką dwupolową ze sterowaniem mechanicznym. Poszczególne pola mają własne elementy regulacji i sygnalizacji, dlatego awaria jednego pola nie musi oznaczać problemu z całym urządzeniem. W układzie sterowania współpracują między innymi pokrętło, element przenoszący jego obrót, regulator temperatury, przewody, lampka kontrolna oraz płyta grzejna.
Widoczna usterka pokrętła może być wyłącznie problemem mechanicznym, ale podobny objaw daje zablokowana lub uszkodzona oś regulatora. Z tego powodu przed zamówieniem obudowy wejścia pokrętła albo przedłużki trzeba ustalić, która część rzeczywiście nie przekazuje ruchu.
Jak rozpoznać problem z pokrętłem lub jego przedłużką?
Na uszkodzenie elementów mechanicznych sterowania mogą wskazywać:
- pokrętło obracające się bez wyczuwalnego oporu i bez zmiany grzania;
- duży luz pokrętła, jego przechylanie się albo wypadanie z panelu;
- możliwość zdjęcia pokrętła bez typowego oporu mocowania;
- brak wyczuwalnego przestawiania regulatora mimo obracania pokrętłem;
- pęknięcie gniazda, tulei lub przedłużki widoczne po zdjęciu pokrętła;
- działanie pola po ostrożnym obróceniu nieuszkodzonej osi regulatora odpowiednim narzędziem serwisowym.
Ostatnia próba wymaga ostrożności. Urządzenie musi być odłączone od sieci podczas zakładania narzędzia, a oś nie może być obracana szczypcami, które ją zgniotą lub zdeformują. Jeżeli regulator zacina się albo wymaga nadmiernej siły, nie należy montować nowej przedłużki w celu „przełamania” oporu. Przyczyną może być uszkodzenie samego regulatora.
Co można sprawdzić bez rozbierania urządzenia?
Najpierw porównaj działanie obu pól:
- Ustaw oba pokrętła w pozycji wyłączenia i pozostaw kuchenkę do całkowitego ostygnięcia.
- Obejrzyj pokrętła z przodu. Sprawdź, czy znajdują się na podobnej wysokości i mają porównywalny luz.
- Zdejmij podejrzane pokrętło zgodnie z kierunkiem jego mocowania, bez wyginania panelu.
- Porównaj gniazdo pokrętła oraz widoczną część przedłużki z drugim, sprawnym sterowaniem.
- Szukaj pęknięcia, zaokrąglenia profilu, stopienia tworzywa lub śladów przesunięcia elementu w głąb obudowy.
Jeżeli pokrętło i przedłużka są całe, a oś regulatora obraca się prawidłowo, przyczyny braku grzania trzeba szukać w obwodzie elektrycznym. Nowy element mechaniczny nie naprawi wypalonego styku, przerwanego przewodu ani niesprawnej płyty grzejnej.
Pole nie grzeje – jak zawęzić przyczynę?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Nie grzeje jedno pole, drugie działa | Przedłużka pokrętła, regulator, złącze, przewód lub płyta grzejna danego pola | Mechaniczne przekazywanie obrotu, zaciski i ciągłość obwodu grzejnego | Sprawne drugie pole wskazuje, że zasilanie całej kuchenki prawdopodobnie jest dostępne, ale nie rozstrzyga, który element gałęzi pola uległ awarii |
| Pole nie grzeje, a jego kontrolka nie świeci | Pokrętło nie załącza regulatora, uszkodzony regulator, przewód albo kontrolka | Najpierw mechanizm pokrętła, następnie połączenia i styki regulatora | Brak światła nie jest dowodem uszkodzenia lampki ani regulatora; zależy od sposobu włączenia kontrolki w obwód |
| Kontrolka świeci, lecz pole pozostaje zimne | Przerwa w płycie grzejnej, wypalone złącze lub przewód | Oględziny zacisków i pomiar rezystancji odłączonego elementu grzejnego | Zasilona sygnalizacja nie potwierdza przepływu prądu przez płytę grzejną |
| Pokrętło obraca się, lecz nie zmienia pracy pola | Pęknięte gniazdo, przedłużka albo oś regulatora; uszkodzone styki | Obserwacja, czy obrót dociera do osi regulatora | Jeżeli oś pozostaje nieruchoma, problem jest mechaniczny; jeżeli się obraca, potrzebna jest kontrola regulatora i obwodu |
| Kuchenka wyłącza zabezpieczenie instalacji | Zwarcie, uszkodzona izolacja, przewód dotykający obudowy lub przebicie elementu grzejnego | Oględziny oraz pomiar izolacji odpowiednim miernikiem | Nie wolno wielokrotnie załączać urządzenia. Zwykły pomiar ciągłości obwodu nie wyklucza przebicia pod napięciem lub po rozgrzaniu |
| Pole okresowo włącza się i wyłącza | Normalna praca regulatora temperatury albo usterka połączenia | Obserwacja powtarzalności cyklu i stabilności pokrętła | Cykliczne grzanie samo w sobie nie przesądza o awarii; nieprawidłowe są przypadkowe zaniki zależne od poruszania pokrętłem lub przewodem |
Pomiar płyty grzejnej i regulatora
Pomiary rezystancji wykonuje się wyłącznie w urządzeniu odłączonym od gniazda, po jego ostygnięciu i potwierdzeniu braku napięcia. Przed badaniem warto oznaczyć przewody i zrobić zdjęcie ich ułożenia. Co najmniej jeden zacisk badanego elementu należy odłączyć, ponieważ równoległe drogi w obwodzie mogą zafałszować wynik.
Sprawdzenie elementu grzejnego
Miernik ustaw na pomiar rezystancji i przyłóż sondy do zacisków odłączonej płyty grzejnej. Nie należy przyjmować jednej uniwersalnej wartości dla obu pól, ponieważ mają różne wymiary i mogą mieć inną moc.
- OL, nieskończona rezystancja lub brak wskazania oznacza przerwę w obwodzie i przemawia za uszkodzeniem elementu grzejnego albo jego wewnętrznego połączenia.
- Stabilna, skończona rezystancja potwierdza ciągłość obwodu, ale nie gwarantuje pełnej sprawności. Element może tracić izolację po rozgrzaniu lub mieć uszkodzony zacisk.
- Wartość zmieniająca się przy poruszaniu konektorem może wskazywać na luźne, nadpalone lub pęknięte połączenie.
Kontrolę izolacji pomiędzy obwodem roboczym a metalową obudową należy wykonywać miernikiem rezystancji izolacji, według procedury odpowiedniej dla urządzenia. Test brzęczykiem zwykłego multimetru nie jest równoważny takiemu badaniu.
Sprawdzenie regulatora
Regulator można ocenić przez pomiar przejścia między właściwymi stykami wejściowym i wyjściowym, ale ich wybór wymaga schematu albo rozpoznania połączeń konkretnego egzemplarza. Przy pozycji wyłączenia obwód powinien być rozłączony, a po załączeniu odpowiednie styki powinny uzyskać małą i stabilną rezystancję.
Brak przejścia po załączeniu może oznaczać uszkodzone styki, ale najpierw trzeba upewnić się, że mechanizm pokrętła rzeczywiście obrócił oś regulatora. Prawidłowy wynik na zimno nie wyklucza usterki pojawiającej się dopiero po nagrzaniu.
Pomiary napięcia podczas pracy i diagnostyka otwartego urządzenia pod napięciem są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi, zabezpieczenia stanowiska oraz znajomości układu. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do mechanizmu pokręteł i wymiana części
Elementy pokręteł znajdują się przy przednim panelu, natomiast dostęp do ich wewnętrznych mocowań zwykle wymaga zdjęcia osłony obudowy. Dokładna konstrukcja mocowań KT-023ES powinna zostać oceniona na podstawie naprawianego egzemplarza, ponieważ nie należy zakładać liczby ani rozmieszczenia śrub bez dokumentacji serwisowej.
Bezpieczna kolejność prac obejmuje:
- Odłączenie wtyczki, pozostawienie urządzenia do ostygnięcia i przeniesienie go na stabilne stanowisko.
- Zdjęcie pokrętła bez skręcania osi na boki.
- Udokumentowanie ułożenia części, przewodów i mocowań zdjęciami.
- Zdjęcie właściwej osłony bez ciągnięcia za przewód zasilający ani lampki kontrolne.
- Porównanie uszkodzonego elementu z nowym pod względem profilu gniazda, długości, punktów podparcia i kierunku montażu.
- Sprawdzenie, czy nowa przedłużka porusza regulatorem bez zacięć i nie ociera o panel.
- Zamknięcie obudowy przed próbą działania.
Nie należy kleić pękniętej części znajdującej się przy nagrzewającym panelu bez potwierdzenia odporności materiału i bezpieczeństwa naprawy. Klej może zmienić położenie osi, dostać się do regulatora lub ponownie puścić pod wpływem temperatury. Wymiana elementu mechanicznego jest właściwa tylko wtedy, gdy regulator obraca się lekko i ma nieuszkodzoną oś.
Jak dobrać część do MPM KT-023ES?
Podstawą jest pełne oznaczenie KT-023ES z tabliczki znamionowej. Nie należy automatycznie utożsamiać go z wariantem KT-023ES/S, ponieważ końcówka oznaczenia może odpowiadać innej wersji wykonania urządzenia.
Przy doborze elementu pokrętła sprawdź:
- numer części, na przykład oznaczenie katalogowe podane przy produkcie;
- profil i głębokość gniazda współpracującego z osią;
- całkowitą długość przedłużki;
- kształt podpór oraz sposób osadzenia w panelu;
- stronę lub regulator, dla którego część jest przeznaczona;
- ślady zmian konstrukcyjnych w porównaniu ze starym elementem.
Samo podobieństwo na zdjęciu nie potwierdza dopasowania. Przed zakupem warto odczytać tabliczkę znamionową, zachować uszkodzoną część do porównania i wykonać jej wyraźne zdjęcia z kilku stron. Pozostałe grupy części do kuchenek elektrycznych MPM należy dobierać z uwzględnieniem pełnego modelu i parametrów wymienianego elementu.
FAQ – części i naprawa MPM KT-023ES
Dlaczego pokrętło obraca się, ale pole nie zaczyna grzać?
Najpierw sprawdź, czy obrót pokrętła jest przekazywany przez przedłużkę na oś regulatora. Jeżeli oś się nie porusza, prawdopodobna jest usterka mechaniczna. Jeżeli obraca się prawidłowo, trzeba sprawdzić regulator, przewody, złącza i płytę grzejną.
Czy brak świecenia kontrolki oznacza uszkodzoną lampkę?
Nie. Kontrolka może nie świecić z powodu braku załączenia regulatora, przerwy w przewodzie lub usterki całego obwodu pola. Jej uszkodzenie jest tylko jedną z możliwości.
Czy cykliczne wyłączanie pola jest awarią?
Nie musi nią być. Regulator temperatury może okresowo rozłączać i ponownie załączać grzanie. Podejrzenie usterki jest bardziej uzasadnione, gdy pole pozostaje zimne przez długi czas, przegrzewa się albo jego praca zmienia się po poruszeniu pokrętłem.
Czy płytę grzejną można sprawdzić multimetrem?
Tak, mierząc rezystancję między jej zaciskami po odłączeniu urządzenia i odizolowaniu badanego elementu od pozostałej części obwodu. Brak ciągłości wskazuje na przerwę, ale prawidłowa rezystancja nie wyklucza przebicia izolacji ani usterki występującej po rozgrzaniu.
Czy część do KT-023ES/S będzie pasowała do KT-023ES?
Nie należy tego zakładać bez potwierdzenia katalogowego. Zbliżone oznaczenia mogą dotyczyć różnych wersji kolorystycznych lub konstrukcyjnych. Trzeba porównać numer części, wymiary, mocowania oraz pełne oznaczenie z tabliczki znamionowej.
