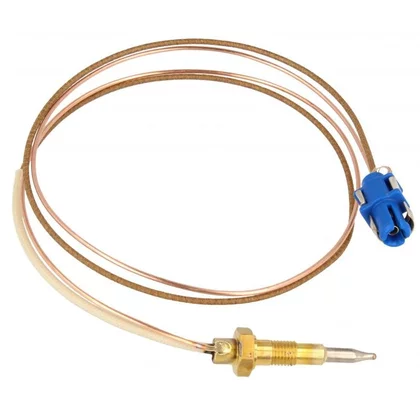

Termopary i czujniki płomienia do kuchni Beko
Termopary i czujniki płomienia do kuchni Beko współpracują z zaworem gazowym i odpowiadają za odcięcie gazu po zgaśnięciu palnika. Ich usterkę można podejrzewać, gdy płomień utrzymuje się tylko przy wciśniętym pokrętle, ale podobny objaw powodują też zabrudzony palnik, słaby styk lub uszkodzony zawór. Część dobieraj według modelu i Product No. urządzenia.
Jak działa termopara w kuchni gazowej Beko?
Termopara jest elementem zabezpieczenia przeciwwypływowego gazu, a nie czujnikiem regulującym temperaturę pieczenia. Jej końcówka znajduje się przy płomieniu palnika. Po ogrzaniu wytwarza niewielkie napięcie, które umożliwia elektromagnesowi w zaworze gazowym utrzymanie dopływu gazu. Po zgaśnięciu płomienia termopara stygnie, napięcie zanika, a zawór powinien się zamknąć.
Podczas prawidłowego zapalania pokrętło trzeba przez kilka sekund utrzymywać wciśnięte, aby końcówka termopary zdążyła się nagrzać. Dokładny czas i sposób obsługi należy sprawdzić w instrukcji danego modelu. Jeżeli palnik nie zapalił się w czasie wskazanym przez producenta, trzeba zamknąć zawór i odczekać przed kolejną próbą, aby nie dopuścić do nagromadzenia gazu.
Jakie objawy mogą wskazywać na problem z termoparą?
Najbardziej charakterystyczny objaw to palnik, który pali się podczas wciskania pokrętła, lecz gaśnie zaraz po jego zwolnieniu mimo prawidłowego czasu przytrzymania. Możliwe są również:
- coraz dłuższy czas potrzebny do podtrzymania płomienia;
- gaśnięcie konkretnego palnika po zmniejszeniu mocy;
- nieregularne działanie po zalaniu albo czyszczeniu płyty;
- konieczność dociskania lub ustawiania pokrętła w określonej pozycji;
- gaśnięcie gazowego palnika piekarnika po zwolnieniu pokrętła.
Objawy te wskazują na problem w układzie zabezpieczenia płomienia, ale nie potwierdzają samodzielnie uszkodzenia termopary.
Co jeszcze może powodować gaśnięcie palnika?
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Palnik gaśnie po zwolnieniu pokrętła | termopara, połączenie termopary, elektromagnes zaworu, ograniczony skok pokrętła | sprawdzenie położenia płomienia, styków i pełnego wciśnięcia trzpienia; następnie pomiary układu |
| Palnik działa na dużym płomieniu, ale gaśnie na małym | zabrudzone lub źle ułożone elementy palnika, zdeformowana korona, niewłaściwa regulacja płomienia minimalnego | obserwacja, czy mały płomień stabilnie ogrzewa końcówkę termopary |
| Jest gaz, ale nie ma iskry | iskrownik, przewód zapłonowy, generator iskry lub włącznik przy pokrętle | termopara nie odpowiada za wytwarzanie iskry; potrzebna jest diagnostyka elementów zapalacza Beko |
| Płomień jest nierówny, żółty albo pojawia się tylko przy części korony | nieprawidłowo osadzona nakrywka lub korona, zabrudzone kanały palnika, problem z dyszą albo zasilaniem gazem | kontrola i czyszczenie elementów palnika Beko; ocena spalania przez uprawnioną osobę |
| Nowa, prawidłowo dobrana termopara nie usuwa usterki | słaby styk, przerwa w obwodzie masy albo uszkodzenie zaworu | kontrola połączeń i test termopary oraz elektromagnesu; nie należy wymieniać kolejnych części na próbę |
Jeżeli nieprawidłowo pracuje jednocześnie kilka palników, trzeba uwzględnić również ciśnienie i rodzaj gazu, reduktor instalacji butlowej, ustawienie dysz oraz wykonane wcześniej przezbrojenie urządzenia. Takiego objawu nie należy automatycznie przypisywać kilku termoparom.
Co można sprawdzić bez rozbierania instalacji gazowej?
Po ostygnięciu urządzenia można zdjąć luźne nakrywki i korony palnika, a następnie:
- Usunąć resztki potraw z otworów płomieniowych bez rozwiercania ani zmiany ich średnicy.
- Dokładnie wysuszyć wszystkie elementy po myciu.
- Ułożyć koronę i nakrywkę równo w ich gniazdach. Przesunięta nakrywka może skierować płomień poza końcówkę termopary.
- Obejrzeć końcówkę termopary. Nie powinna być pęknięta, wypalona, poluzowana ani zasłonięta grubym osadem.
- Porównać płomień z innym palnikiem. Powinien być stabilny i obejmować roboczą część czujnika zarówno po zapaleniu, jak i przy zmniejszonej mocy.
- Sprawdzić bez przerabiania pokrętła, czy daje się ono wcisnąć do końca i nie opiera się przedwcześnie o panel.
Jeśli płomień jest stabilny na dużej mocy, lecz odsuwa się od czujnika lub zanika przy małej, najpierw należy wykluczyć zabrudzenie, nieprawidłowe złożenie palnika i problem z regulacją płomienia minimalnego. Sama wymiana termopary może wtedy nie pomóc.
Wyczyszczenie zewnętrznej końcówki nie naprawi termopary z przerwanym przewodem ani uszkodzonym złączem. Nie wolno natomiast przesuwać czujnika przez wyginanie go w stronę płomienia, jeśli jego mocowanie nie przewiduje regulacji.
Jak sprawdza się termoparę miernikiem?
Pomiary w układzie gazowym powinien wykonywać wykwalifikowany serwisant po odcięciu gazu i odłączeniu zasilania elektrycznego urządzenia. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kontrola ciągłości obwodu
Po odłączeniu termopary od zaworu można sprawdzić, czy przewód nie ma całkowitej przerwy. Wynik wskazujący przerwany obwód uzasadnia podejrzenie uszkodzenia przewodu lub złącza. Niska rezystancja nie potwierdza jednak sprawności termopary — element może zachowywać ciągłość, ale wytwarzać zbyt małe napięcie podczas ogrzewania.
W odmianach wykorzystujących metalową osłonę i konstrukcję urządzenia jako drogę powrotną znaczenie ma również stan masy, mocowań i powierzchni stykowych. Korozja lub zabrudzenie mogą powodować spadek napięcia wystarczający do zwolnienia elektromagnesu.
Pomiar napięcia termopary
Do oceny napięcia używa się zakresu napięcia stałego w miliwoltach. Końcówka pomiarowa termopary musi być ogrzewana w warunkach określonych dla danego układu, a miernik podłącza się do właściwego wyjścia i obudowy lub drugiego przewodu — zależnie od konstrukcji części.
Nie ma jednej wartości granicznej odpowiedniej dla wszystkich termopar Beko. Wynik zależy między innymi od budowy czujnika, temperatury i czasu ogrzewania, płomienia, połączeń oraz sposobu pomiaru. Trzeba go porównać z dokumentacją serwisową konkretnego modelu albo ze sprawnym, identycznym układem. Prawidłowe napięcie bez obciążenia nie wyklucza słabego styku lub problemu ujawniającego się po podłączeniu cewki zaworu.
Jeżeli termopara wytwarza prawidłowy sygnał i ma pewne połączenie, a zawór mimo to nie pozostaje otwarty, podejrzenie przechodzi na elektromagnes lub mechanizm zaworu gazowego Beko. Zaworu nie wolno mostkować ani blokować w pozycji otwartej.
Dostęp i wymiana termopary Beko
W płytach gazowych czujnik jest zwykle zamocowany przy korpusie palnika, a jego drugi koniec dochodzi do zaworu znajdującego się pod płytą podpalnikową. Dostęp może wymagać wyjęcia płyty z blatu lub zdjęcia jej górnej części. W kuchniach wolnostojących sposób dostępu zależy od konstrukcji — bywa potrzebne zdjęcie płyty roboczej, panelu sterowania albo tylnej osłony. Termopara piekarnika gazowego jest prowadzona od palnika wewnątrz komory do zaworu za panelem sterowania.
Przed demontażem serwisant powinien:
- zamknąć dopływ gazu i skutecznie odłączyć urządzenie od sieci elektrycznej;
- ustalić drogę prowadzenia przewodu oraz sfotografować mocowania i połączenia;
- zabezpieczyć rurki i przewody przed zgnieceniem, skręceniem oraz kontaktem z gorącymi elementami;
- odłączać złącze bez obracania lub nadmiernego naprężania przewodu;
- porównać pozycję końcówki nowej części z pozycją elementu fabrycznego.
Nowa termopara musi być zamontowana stabilnie, w odpowiedniej odległości od palnika i w obszarze prawidłowego płomienia. Połączenie przy zaworze powinno być czyste i dokręcone zgodnie z konstrukcją złącza, ale bez uszkodzenia gwintu. Nadmiaru przewodu nie należy prowadzić przy płomieniu, grzałkach ani ruchomych częściach.
Po montażu uprawniona osoba sprawdza działanie zabezpieczenia, stabilność płomienia na różnych ustawieniach oraz szczelność wszystkich naruszonych połączeń odpowiednią metodą kontrolną. Szczelności instalacji gazowej nigdy nie sprawdza się otwartym płomieniem.
Jak dobrać termoparę do kuchni Beko?
Samo podobieństwo zdjęcia i pasująca długość nie gwarantują zgodności. Termopary Beko mogą różnić się:
- przeznaczeniem do zwykłego palnika, palnika WOK albo gazowego palnika piekarnika;
- długością i przebiegiem przewodu;
- sposobem mocowania końcówki przy palniku;
- typem końcówki przy zaworze;
- wykonaniem jedno- lub dwuprzewodowym;
- kształtem i wymiarami części ogrzewanej płomieniem;
- wariantem zastosowanego zaworu oraz datą wykonania urządzenia.
Do doboru przygotuj pełny model oraz Product No. z tabliczki znamionowej urządzenia Beko. W kuchni wolnostojącej oznaczenie może znajdować się na ramie widocznej po otwarciu drzwi, przy dolnej komorze albo z tyłu urządzenia. W płycie do zabudowy etykieta jest zwykle na spodzie, dlatego warto sprawdzić również instrukcję i dokumenty dołączone do produktu.
Następnie porównaj numer części, długość mierzoną zgodnie z przebiegiem starego elementu, mocowania i złącza. Jeżeli tabliczka jest trudno dostępna, najbezpieczniejszym następnym krokiem jest przesłanie jej czytelnego zdjęcia wraz ze zdjęciem obu zakończeń zdemontowanej termopary. Nie należy kupować wersji „uniwersalnej” bez potwierdzenia zgodności z zaworem i mocowaniem konkretnej kuchni.
FAQ – termopary i czujniki płomienia Beko
Dlaczego palnik Beko gaśnie po puszczeniu pokrętła?
Zabezpieczenie zaworu nie otrzymuje sygnału potwierdzającego obecność płomienia. Przyczyną może być uszkodzona termopara, słaby styk, płomień nieogrzewający czujnika, ograniczony skok pokrętła albo niesprawny elektromagnes zaworu. Najpierw sprawdza się ułożenie i czystość palnika oraz położenie płomienia, a dopiero później wykonuje pomiary.
Czy dłuższe trzymanie pokrętła rozwiąże problem?
Kilka sekund przytrzymania jest normalną częścią zapalania, a wymagany czas określa instrukcja modelu. Jeżeli palnik wcześniej działał prawidłowo, a obecnie wymaga wielokrotnie dłuższego dociskania lub nadal gaśnie, nie należy stale wydłużać prób. Trzeba znaleźć przyczynę słabego ogrzewania termopary albo usterkę obwodu zabezpieczenia.
Czy brak iskry oznacza uszkodzenie termopary?
Nie. Iskrę wytwarza układ zapłonowy. Termopara zaczyna pełnić swoją funkcję po pojawieniu się płomienia. Jeżeli nie ma iskry, ale palnik można zapalić zgodnie z instrukcją innym dopuszczonym sposobem i po zwolnieniu pokrętła nadal pracuje, termopara prawdopodobnie podtrzymuje zawór.
Czy można oczyścić termoparę zamiast ją wymieniać?
Można usunąć osad z dostępnej, zimnej końcówki oraz prawidłowo ułożyć czyste elementy palnika. Pomaga to tylko wtedy, gdy płomień wcześniej nie ogrzewał czujnika. Czyszczenie nie usuwa przerwy w przewodzie, uszkodzenia złącza ani zużycia termoelementu.
Czy każda termopara o tej samej długości będzie pasować?
Nie. Oprócz długości muszą zgadzać się końcówki, mocowanie przy palniku, konstrukcja elektryczna, przebieg przewodu i współpraca z zaworem. Część należy potwierdzić katalogowo według pełnego modelu oraz Product No. urządzenia Beko.
