Grzałki grilla i termoobiegu do mikrofali Gorenje
Grzałki grilla i termoobiegu w mikrofalówkach Gorenje odpowiadają za przypiekanie oraz obieg gorącego powietrza. Jeśli urządzenie nie nagrzewa się w wybranym trybie, sprawdź rodzaj grzałki, jej moc, mocowanie i pełne oznaczenie urządzenia przed zakupem części.
Jak rozpoznać, która grzałka jest potrzebna?
Mikrofalówka Gorenje może mieć oddzielną grzałkę grilla, grzałkę współpracującą z wentylatorem termoobiegu albo oba te układy. W trybie grilla ciepło jest przekazywane bezpośrednio z elementu grzejnego umieszczonego zwykle w górnej części komory. W trybie termoobiegu ciepło musi współpracować z wentylatorem, dlatego podobny objaw może powodować zarówno grzałka, jak i silnik wentylatora, bezpiecznik termiczny, termostat lub sterowanie.
Nie zakładaj, że każda grzałka widoczna w mikrofalówce jest elementem mikrofalowym. Grzałka grilla i grzałka termoobiegu odpowiadają za funkcje grzania oporowego, natomiast podgrzewanie mikrofalowe wykorzystuje osobny układ wysokiego napięcia i magnetron.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Grill działa, ale potrawa nie rumieni się | Przerwa w grzałce, uszkodzone złącze, termostat, przekaźnik lub sterowanie | Oględziny elementu, przewodów i mocowania; pomiar ciągłości po odłączeniu zasilania | Brak ciągłości wskazuje na przerwę w obwodzie, ale nie rozstrzyga sprawności izolacji ani działania pod obciążeniem |
| W trybie termoobiegu nie ma gorącego powietrza | Uszkodzona grzałka, zablokowany lub niesprawny wentylator, zabezpieczenie termiczne, sterowanie | Sprawdź, czy wentylator uruchamia się w tym trybie i czy element grzejny otrzymuje zasilanie zgodnie ze schematem modelu | Jeśli wentylator nie pracuje, sama wymiana grzałki może nie usunąć usterki |
| Grzałka świeci tylko częściowo albo nagrzewa się nierównomiernie | Uszkodzenie elementu oporowego, luźny styk, odkształcenie lub lokalne przegrzanie | Oględziny po odłączeniu urządzenia oraz pomiar rezystancji elementu | Częściowe żarzenie nie potwierdza prawidłowej mocy grzałki; istotny jest także jej typ i wartość znamionowa |
| Pojawia się dym, zapach spalenizny lub trzaski | Tłuszcz i zabrudzenia, uszkodzona grzałka, nadpalone złącze, uszkodzenie komory albo izolacji | Przerwij pracę, sprawdź komorę, osłony, przewody i ślady nadpalenia | Nie używaj urządzenia do czasu ustalenia przyczyny; wymiana samej grzałki może być niewystarczająca |
| Mikrofale działają, ale grill nie | Usterka obwodu grzałki grilla lub sterowania funkcją grilla | Uruchom osobno tryb grilla i porównaj zachowanie z trybem mikrofalowym | Prawidłowe podgrzewanie mikrofalowe nie potwierdza sprawności grzałki grilla |
| Nie działa grill i termoobieg, ale wyświetlacz działa | Wspólne zabezpieczenie termiczne, zasilanie obwodu grzania, moduł lub przekaźnik | Sprawdź elementy wspólne dla obu funkcji według schematu konkretnego modelu | Nie kupuj dwóch grzałek bez potwierdzenia, że oba elementy są uszkodzone |
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem odłącz mikrofalówkę od sieci, odczekaj do ostygnięcia i uzyskaj dostęp do grzałki zgodnie z instrukcją serwisową właściwego modelu. Odłącz przewody od zacisków badanego elementu, aby pomiar nie obejmował równoległych części obwodu. Zrób zdjęcie połączeń lub oznacz przewody przed ich odłączeniem.
Ustaw miernik na pomiar rezystancji i zmierz między zaciskami grzałki. Wynik nieskończony albo brak przejścia oznacza przerwę w elemencie lub jego połączeniu. Bardzo mała rezystancja może wskazywać zwarcie, ale interpretacja wymaga porównania z mocą, napięciem i dokumentacją danego modelu. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich grzałek Gorenje.
Warto również sprawdzić, czy między zaciskiem grzałki a metalową obudową nie występuje przejście. Taki test wykonuje się przy odłączonych przewodach i odpowiednio przygotowanym elemencie. Brak przejścia w pomiarze niskonapięciowym nie jest pełnym testem izolacji pod napięciem roboczym, dlatego nie zastępuje badania serwisowego, jeśli występowało iskrzenie, przebicie lub zadziałanie zabezpieczenia.
Sam pomiar ciągłości nie sprawdza przekaźnika, termostatu, zabezpieczenia termicznego, przewodów ani tego, czy grzałka osiąga prawidłową temperaturę. Jeżeli element ma prawidłową rezystancję, a tryb nadal nie grzeje, sprawdź dalszą część obwodu według schematu urządzenia.
Dostęp do grzałki i wymiana
W zależności od konstrukcji mikrofalówki Gorenje grzałka grilla może znajdować się pod górną osłoną komory, za panelem wewnętrznym albo w zespole mocowanym do górnej części obudowy. Grzałka termoobiegu jest zwykle związana z kanałem powietrznym i wentylatorem, dlatego dostęp może wymagać zdjęcia tylnej lub bocznej osłony oraz demontażu elementów prowadzenia powietrza. Nie należy traktować jednej kolejności demontażu jako właściwej dla wszystkich modeli.
Ogólny przebieg prac wygląda następująco:
- Odłącz urządzenie od zasilania i ustaw je na stabilnej powierzchni.
- Zdemontuj tylko te osłony, które przewiduje dokumentacja danego modelu.
- Zidentyfikuj grzałkę na podstawie jej oznaczenia, położenia i sposobu mocowania.
- Zanim odłączysz przewody, sfotografuj ich ułożenie i sprawdź stan konektorów.
- Odłącz przewody, wyjmij elementy mocujące i usuń grzałkę bez wyginania sąsiednich osłon.
- Porównaj nową część ze starą: kształt, długość, uchwyty, złącza, napięcie, moc i położenie zacisków.
- Zamontuj element bez naprężania przewodów i bez pozostawiania przewodów w pobliżu powierzchni, które osiągają wysoką temperaturę.
- Przed zamknięciem obudowy sprawdź, czy osłony, izolatory, wsporniki i zabezpieczenia wróciły na swoje miejsce.
- Po montażu wykonaj próbę odpowiedniego trybu z potrawą lub naczyniem przewidzianym przez instrukcję. Nie uruchamiaj mikrofalówki pustej.
Ważne: zdjęcie obudowy mikrofalówki daje dostęp do obwodów wysokiego napięcia. Kondensator może zachować niebezpieczny ładunek także po odłączeniu wtyczki. Prace wymagające zdjęcia osłony chroniącej przed energią mikrofalową, pomiary pod napięciem i ingerencję w układ wysokiego napięcia są przeznaczone dla wykwalifikowanego serwisanta z odpowiednimi narzędziami i procedurą rozładowania. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z uszkodzoną komorą, drzwiami, uszczelką lub osłoną falowodu.
Grzałka grilla a grzałka termoobiegu

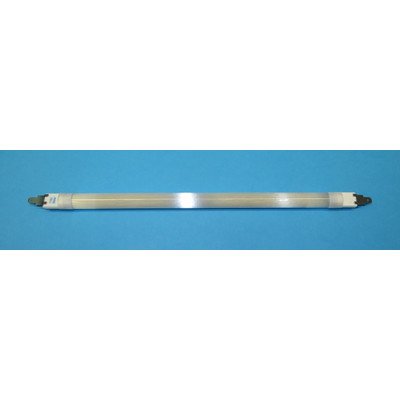

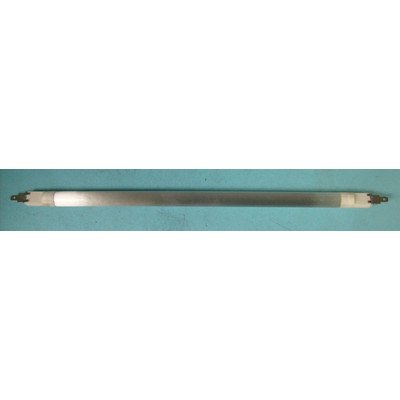

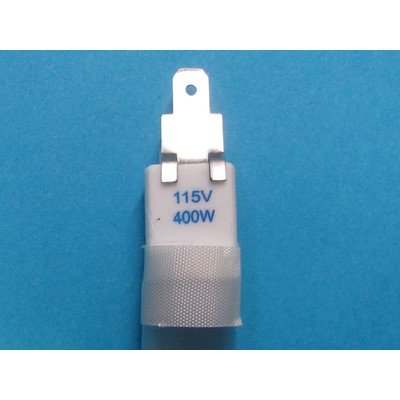

Grzałka grilla jest dobierana przede wszystkim według rodzaju elementu, mocy, napięcia, długości, kształtu i sposobu mocowania. W mikrofalówkach mogą występować grzałki kwarcowe, ceramiczne albo metalowe elementy grzejne. Nie zamieniaj ich wyłącznie dlatego, że mają podobny wygląd lub takie samo złącze.
Grzałka termoobiegu musi pasować do układu wentylatora i kanału powietrznego. Znaczenie mają średnica lub obrys elementu, uchwyty, odległość od wentylatora, liczba i położenie zacisków oraz parametry elektryczne. Nieprawidłowa część może powodować nierównomierne nagrzewanie, przegrzewanie obudowy albo kontakt z elementami ruchomymi.
Jeśli po wymianie grzałki termoobieg nadal nie działa, sprawdź również kierunek i swobodę obrotu wentylatora, jego przewody, zabezpieczenie termiczne oraz sterowanie. Wentylator chłodzący obudowę nie musi być tym samym wentylatorem, który wymusza obieg gorącego powietrza w komorze.
Jak dobrać właściwą część Gorenje?
Do doboru przygotuj pełne dane z tabliczki znamionowej mikrofalówki:
- model urządzenia;
- Art. No. albo kod PS;
- oznaczenie części odczytane ze starej grzałki, jeśli jest dostępne;
- zdjęcie elementu, mocowań i złączy;
- informację, czy chodzi o grill, termoobieg czy funkcję kombinowaną.
Sam skrócony model może nie identyfikować wariantu technicznego. Nie wystarcza również podobne zdjęcie, identyczny konektor ani sama moc. W jednej rodzinie urządzeń mogą występować różne wykonania grzałek, wsporników, napięć, długości i sposobów montażu.
Przed zakupem porównaj katalogową zgodność z pełnym oznaczeniem mikrofalówki oraz potwierdzone parametry części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki znamionowej i starej grzałki wraz z wymiarami oraz sposobem mocowania.
FAQ
Czy grzałka grilla odpowiada za podgrzewanie mikrofalowe?
Nie. Grzałka grilla jest elementem grzania oporowego i służy do grillowania lub pracy kombinowanej. Za wytwarzanie mikrofal odpowiada oddzielny układ, między innymi magnetron i obwód wysokiego napięcia.
Czy brak grzania zawsze oznacza uszkodzoną grzałkę?
Nie. Podobny objaw może powodować przerwany przewód, nadpalony konektor, termostat, bezpiecznik termiczny, przekaźnik, moduł sterujący albo niesprawny wentylator w układzie termoobiegu. Najpierw ustal, w którym trybie występuje problem.
Czy można dobrać grzałkę tylko po długości?
Nie. Długość jest tylko jednym z parametrów. Trzeba sprawdzić także typ elementu, moc, napięcie, kształt, złącza, uchwyty, odległość od wentylatora i zgodność z pełnym oznaczeniem mikrofalówki Gorenje.
Czy pomiar rezystancji potwierdza sprawność grzałki?
Potwierdza podstawową ciągłość obwodu albo wskazuje na przerwę, lecz nie ocenia izolacji pod napięciem, zachowania po rozgrzaniu, przewodów, termostatu i sterowania. Wynik trzeba interpretować z dokumentacją konkretnego modelu.
Czy mikrofalówkę można uruchomić z odłączoną grzałką?
Nie należy wykonywać takich prób bez procedury serwisowej. Odłączony element może pozostawić niezaizolowane przewody lub zmienić warunki pracy urządzenia. Nie wolno też uruchamiać mikrofalówki z uszkodzoną komorą, osłoną falowodu albo drzwiami.
Jakie dane wysłać do doboru grzałki Gorenje?
Podaj model, Art. No. lub kod PS z tabliczki znamionowej oraz zdjęcia starej grzałki, jej mocowania, złączy i oznaczeń. W przypadku grzałki termoobiegu dołącz także zdjęcie wentylatora i kanału, jeśli są widoczne.
