Moduły sterujące, programatory i wyświetlacze do kuchni Whirlpool
Moduły sterujące, programatory i wyświetlacze do piekarników, kuchni oraz płyt Whirlpool odpowiadają za obsługę funkcji, komunikację i załączanie podzespołów. Ich awarię może przypominać uszkodzenie grzałki, czujnika, przewodów lub zasilania. Przed zakupem ustal przyczynę i odczytaj pełny, zwykle 12-cyfrowy numer serwisowy urządzenia, często rozpoczynający się od 85.
Za co odpowiadają moduły i programatory Whirlpool?

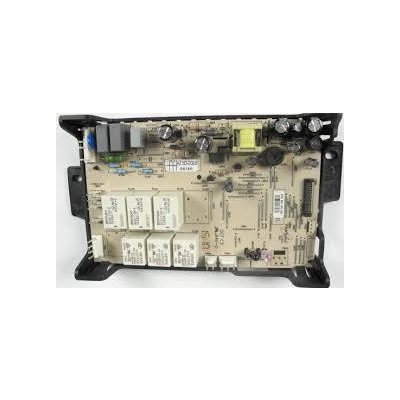

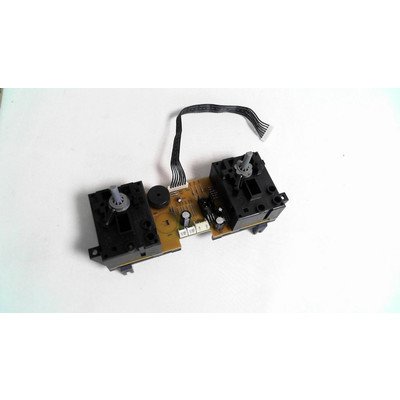

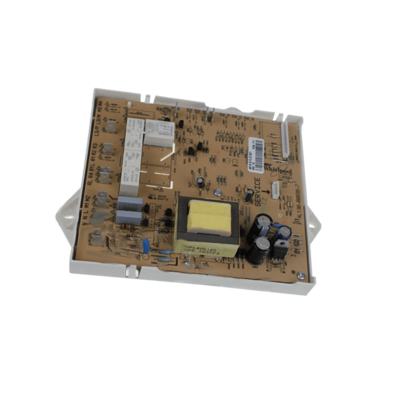

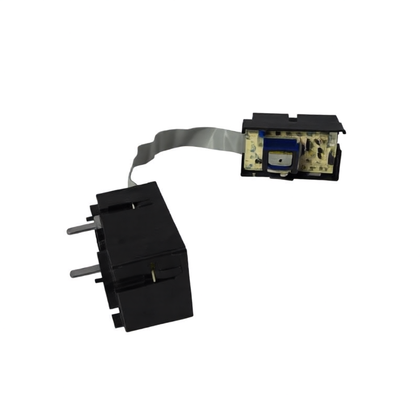

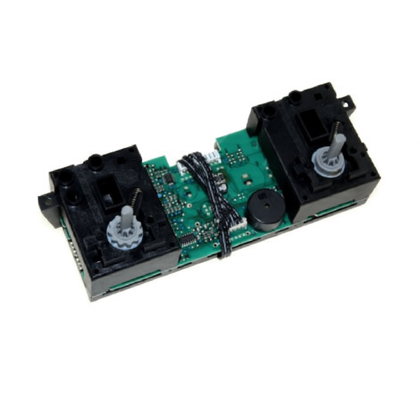

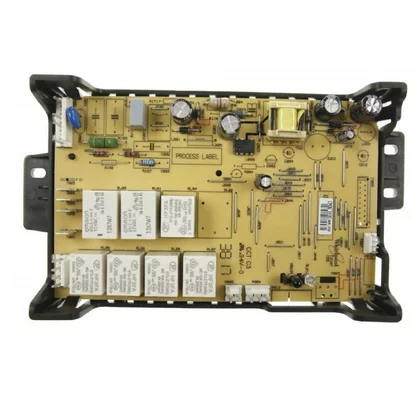

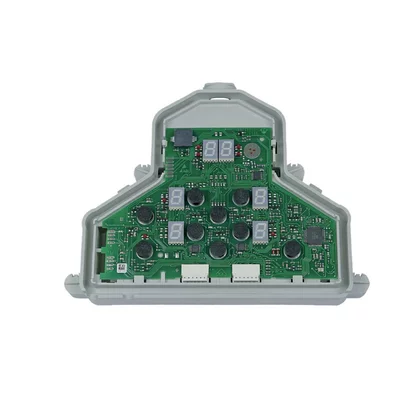

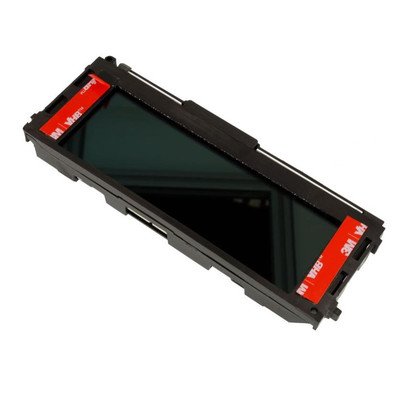

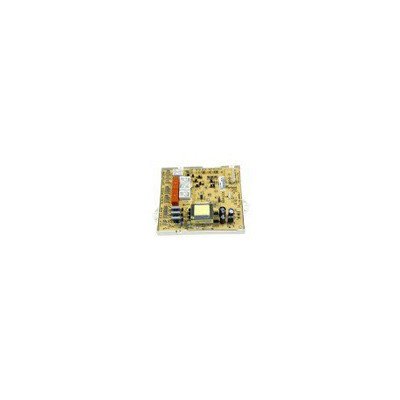

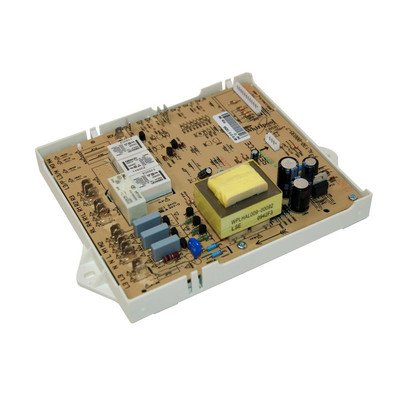

W urządzeniach kuchennych Whirlpool elektronika może być podzielona na kilka współpracujących zespołów. Moduł główny zarządza funkcjami urządzenia i wyjściami wykonawczymi, panel użytkownika HMI lub UI odbiera polecenia z przycisków albo sensorów, a osobny wyświetlacz prezentuje czas, temperaturę i komunikaty. W płytach indukcyjnych występują dodatkowo moduły mocy sterujące polami grzewczymi.
Programator piekarnika nie zawsze jest tylko zegarem. W części konstrukcji jego obwód zezwala na rozpoczęcie grzania, dlatego po zaniku zasilania piekarnik może pozostać nieaktywny do chwili ustawienia aktualnej godziny. Nie oznacza to jeszcze uszkodzenia elektroniki.
Objawy awarii i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu |
| Wyświetlacz jest całkowicie ciemny | brak zasilania urządzenia, przewód lub listwa przyłączeniowa, zabezpieczenie termiczne, przerwa w wiązce, zasilacz modułu albo sam wyświetlacz | zasilanie instalacji, stan przyłącza, zabezpieczenia urządzenia oraz połączenia między płytą główną i panelem |
| Wyświetlacz działa, ale piekarnik nie grzeje | nieustawiony zegar, blokada panelu, uszkodzona grzałka, czujnik temperatury, przełącznik funkcji, przewody lub przekaźnik modułu | czy problem dotyczy wszystkich funkcji, czy tylko jednej grzałki; ciągłość grzałek, czujnika i obwodu wykonawczego |
| Piekarnik grzeje bez przerwy albo przegrzewa się | sklejone styki przekaźnika, wadliwy czujnik, przerwa lub zwarcie jego przewodów, błąd sterowania | czy wskazanie temperatury jest wiarygodne, czy grzałka pozostaje załączona po anulowaniu programu i ostygnięciu komory |
| Przyciski lub sensory nie reagują | aktywna blokada, wilgoć, zabrudzenie, zablokowany klawisz, uszkodzona taśma, panel UI albo jego zasilanie | osuszenie i oczyszczenie powierzchni, stan blokady oraz wtyków i taśm połączeniowych |

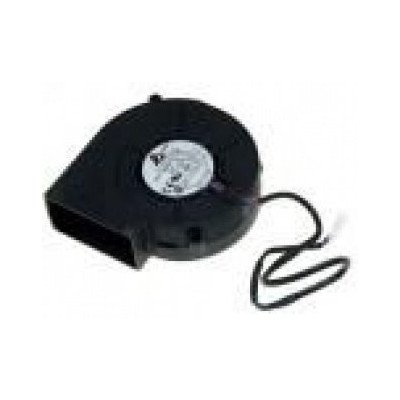

| Działają tylko wybrane pola płyty | problem z zasilaniem, modułem mocy danej strony, cewką, czujnikiem, wentylatorem lub komunikacją między modułami | przyłącze płyty, oznaczenie niedziałającej strony, połączenia modułów i kod błędu właściwy dla modelu |
| Po wymianie pojawia się nowy błąd | niewłaściwy numer części, moduł o innym oprogramowaniu, brak konfiguracji albo niezgodność panelu i modułu mocy | zgodność katalogową, stronę montażu, wersję sprzętową oraz informację, czy część jest zaprogramowana |
Jak odróżnić moduł od grzałki, czujnika lub przełącznika?
Jeżeli piekarnik nie grzeje tylko w jednej funkcji, najpierw sprawdza się element używany przez tę funkcję. Brak grzania dolnego przy działającym grillu i termoobiegu bardziej uzasadnia kontrolę dolnej grzałki, jej przewodów oraz odpowiedniego wyjścia sterownika niż natychmiastową wymianę całego modułu. Informacje o właściwych częściach znajdziesz w kategorii grzałek do piekarników Whirlpool.
Gdy urządzenie nie osiąga temperatury, przegrzewa się albo zgłasza błąd obwodu pomiarowego, należy zbadać czujnik temperatury lub termik. Czujnik odłącza się od elektroniki i mierzy jego rezystancję na złączu. Wynik porównuje się z dokumentacją konkretnego modelu i temperaturą czujnika. Trzeba również sprawdzić, czy rezystancja zmienia się płynnie podczas kontrolowanego ogrzewania oraz czy nie występuje zwarcie do metalowej osłony.
Prawidłowa wartość zmierzona bezpośrednio na czujniku nie potwierdza całego obwodu. Nadal możliwa jest przerwa, korozja styku lub uszkodzenie przewodu między sondą a modułem. Dlatego kolejnym krokiem jest pomiar ciągłości każdej żyły wiązki przy odłączonym zasilaniu i wypiętych końcach przewodu. Nie należy traktować wartości około 1 kΩ jako uniwersalnej dla wszystkich czujników Whirlpool — charakterystyka zależy od konstrukcji i warunków pomiaru.

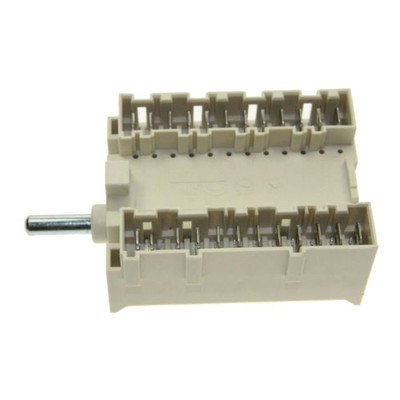

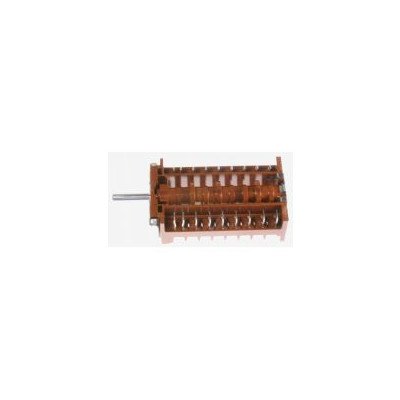

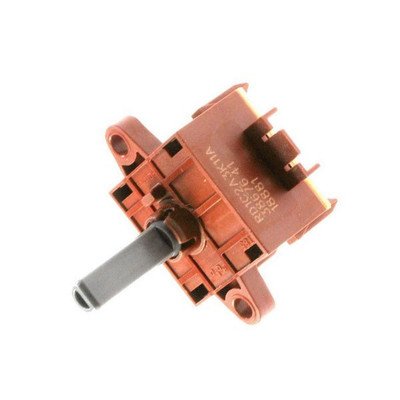

W urządzeniach z mechanicznym wybierakiem podobny objaw może powodować przełącznik funkcji. Jeśli lampka lub wentylator działa w określonej pozycji, ale przypisana grzałka nie jest załączana, sprawdza się styki przełącznika, konektory i ciągłość obwodu według schematu urządzenia.
Diagnostyka modułu krok po kroku
- Wyklucz ustawienia użytkownika. Ustaw zegar po zaniku zasilania, wyłącz blokadę panelu i sprawdź instrukcję modelu. Przy panelu dotykowym osusz powierzchnię i usuń zabrudzenia bez zalewania szczelin.
- Zapisz kod i okoliczności usterki. Ważne jest, czy problem wystąpił po przepięciu, nagrzaniu urządzenia, czyszczeniu, wymianie innej części czy demontażu panelu. Ten sam kod może mieć odmienne znaczenie w różnych rodzinach sterowników.
- Przy odłączonym zasilaniu obejrzyj elektronikę. Szukaj luźnych wtyków, wysuniętych pinów, utlenienia, nadpalonych konektorów, pękniętych lutów, śladów cieczy i przegrzania obudowy przekaźników. Brak widocznych uszkodzeń nie potwierdza sprawności modułu.
- Sprawdź element wskazywany przez objaw. Zmierz grzałkę, czujnik, przełącznik lub odpowiednią część wiązki. Grzałkę bada się pod kątem ciągłości i rezystancji, a także uszkodzenia izolacji względem obudowy. Zwykły multimetr może nie ujawnić upływności pojawiającej się dopiero po rozgrzaniu.
- Uruchom diagnostykę przewidzianą dla modelu. Jeśli dokumentacja udostępnia tryb serwisowy, należy odczytać zapisane błędy i wykonać wskazane testy przed wymianą sterownika. Procedur przyciskowych z innej serii nie wolno przenosić na własne urządzenie.
- Dopiero potem oceń wejścia i wyjścia modułu. Obecność prawidłowego sygnału z czujnika przy braku właściwej reakcji sterownika może wskazywać na elektronikę. Brak napięcia na wyjściu nie przesądza jednak o awarii płytki, jeśli sterownik nie otrzymał warunków zezwalających na załączenie.
Pomiar napięć sieciowych na odsłoniętym module, przekaźnikach i modułach mocy wykonuje się wyłącznie na podstawie schematu konkretnego urządzenia. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po pomiarach urządzenie należy ponownie odłączyć przed dotykaniem złączy lub demontażem części.
Czy moduł elektroniczny można naprawić?
Naprawa płytki bywa możliwa, gdy uszkodzenie obejmuje zasilacz, przekaźnik, złącze, ścieżkę lub połączenie lutowane. Wymaga jednak rozpoznania przyczyny, a nie tylko wymiany nadpalonego elementu. Zwarcie grzałki, uszkodzony siłownik, silnik wentylatora albo przegrzana wiązka mogą ponownie zniszczyć naprawiony sterownik.
Nie każdy przypadek nadaje się do naprawy elementowej. Uszkodzenie procesora, pamięci, wielowarstwowej płytki lub brak właściwego oprogramowania może wymagać wymiany całego zespołu. Po naprawie należy sprawdzić działanie wszystkich wejść i wyjść, kontrolę temperatury, reakcję panelu oraz brak zapisujących się ponownie błędów.
Dostęp i wymiana elektroniki

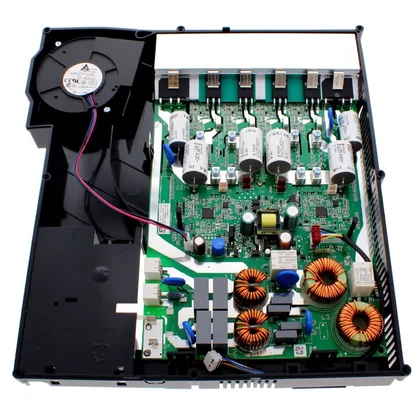

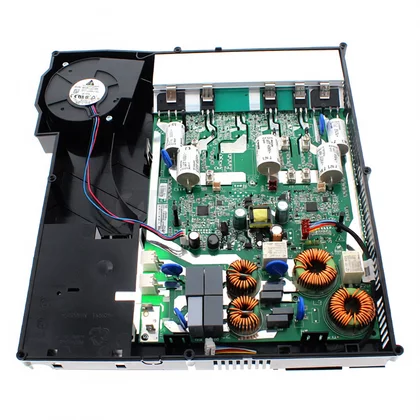

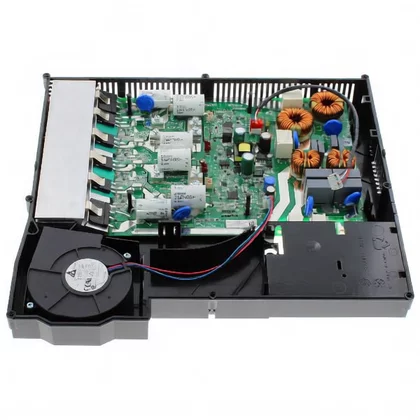

W piekarniku do zabudowy elektronika znajduje się zwykle za panelem obsługi albo w górnej części obudowy. Dostęp może wymagać wysunięcia urządzenia z mebla i zdjęcia górnej osłony lub maskownicy panelu. W kuchniach wolnostojących droga dostępu zależy od tego, czy sterowanie umieszczono z przodu, czy na tylnej konsoli. Moduły płyt indukcyjnych znajdują się pod powierzchnią szklaną i są dostępne od spodu po bezpiecznym wyjęciu płyty z blatu.
Przed rozłączeniem przewodów warto wykonać wyraźne zdjęcia każdego złącza i oznaczyć wiązki. Wtyki należy chwytać za obudowę, nie za przewody; zatrzaski i taśmy elastyczne trzeba zwalniać zgodnie z ich konstrukcją. Nowy moduł montuje się w tych samych punktach, z zachowaniem osłon, prowadzenia przewodów i dystansu od gorących elementów.
W płytach indukcyjnych kondensatory obwodu pośredniego mogą zachować niebezpieczne napięcie po odłączeniu zasilania. Kontrola rozładowania, diagnostyka falownika i uruchomienie otwartego urządzenia są pracami dla wykwalifikowanego technika. Nie wolno zwierać kondensatorów przypadkowym narzędziem ani obchodzić zabezpieczeń.
Moduł zaprogramowany czy niezaprogramowany?
W tej kategorii mogą występować moduły gotowe do pracy, niezaprogramowane płyty główne, wyświetlacze, panele użytkownika oraz moduły mocy przeznaczone na konkretną stronę płyty. Samo dopasowanie złączy i wymiarów nie oznacza zgodności.
Niektóre sterowniki wymagają zapisania konfiguracji urządzenia, inne mają oprogramowanie fabryczne przypisane do określonej rodziny, a jeszcze inne współpracują wyłącznie z odpowiednią wersją panelu lub drugiego modułu mocy. Zamontowanie podobnej płytki z innego wariantu może wywołać błąd komunikacji albo pozostawić część funkcji nieaktywną. Informację o programowaniu trzeba potwierdzić dla konkretnego numeru części — nie należy zakładać, że dotyczy każdego modułu.
Jak dobrać moduł sterujący do Whirlpool?
Podstawą doboru jest pełny numer serwisowy urządzenia, zwykle 12-cyfrowy i często rozpoczynający się od 85, odczytany z tabliczki znamionowej. W piekarniku tabliczka może znajdować się na ramie widocznej po otwarciu drzwi, a w płycie grzewczej na spodzie obudowy. Sam model handlowy może obejmować kilka wersji elektroniki.
Przy porównywaniu części sprawdź:
- pełny numer serwisowy i model urządzenia;
- numer oryginalnego modułu oraz numery zastępujące;
- funkcję zespołu: moduł główny, panel UI/HMI, wyświetlacz lub moduł mocy;
- stronę montażu w płycie indukcyjnej;
- rodzaj i rozmieszczenie złączy oraz mocowań;
- wersję sprzętową i zgodność oprogramowania;
- informację, czy część jest zaprogramowana i czy wymaga konfiguracji po montażu.
Najbezpieczniejszym następnym krokiem jest przesłanie pełnego numeru serwisowego, modelu oraz czytelnego zdjęcia etykiety starego modułu. Pozwala to odróżnić części wyglądające identycznie, lecz przeznaczone do innych wariantów urządzenia.
FAQ – moduły, programatory i wyświetlacze Whirlpool
Czy ciemny wyświetlacz oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzenie przyłącza, zabezpieczenie termiczne, przerwę w wiązce oraz brak zasilania panelu przez płytę główną. Uszkodzony może być także sam wyświetlacz lub panel użytkownika.
Dlaczego piekarnik nie grzeje po zaniku prądu?
W części modeli po przerwie w zasilaniu należy ponownie ustawić zegar. Dopóki programator pozostaje w stanie resetu, obwód grzania może nie zostać uruchomiony. Jeżeli ustawienie czasu nie pomaga, potrzebna jest dalsza diagnostyka.
Czy działający wyświetlacz potwierdza sprawność modułu głównego?
Nie. Zasilacz i panel mogą działać, mimo że uszkodzone jest pojedyncze wyjście, przekaźnik albo obwód komunikacji. Trzeba ustalić, których funkcji brakuje, i sprawdzić odpowiadające im elementy wykonawcze.
Czy można zamienić miejscami moduły mocy płyty indukcyjnej?
Nie należy tego robić bez potwierdzenia dokumentacji. Moduły mogą mieć określoną stronę montażu, wersję oprogramowania i konfigurację komunikacji. Fizycznie podobna część może nie współpracować z pozostałą elektroniką.
Czy nowy moduł Whirlpool trzeba programować?
Zależy to od numeru części i wersji urządzenia. Dostępne są moduły zaprogramowane, niezaprogramowane oraz wymagające konfiguracji lub współpracy z określoną wersją panelu. Status części należy potwierdzić przed zakupem.
Jaki numer jest potrzebny do doboru elektroniki Whirlpool?
Potrzebny jest pełny numer serwisowy z tabliczki znamionowej, zwykle 12-cyfrowy i często zaczynający się od 85. Warto podać również pełny model i przesłać zdjęcie oznaczeń z wymontowanego modułu.
