Termostaty i czujniki temperatur GORENJE
Termostat lub czujnik temperatury do lodówki Gorenje może wymagać wymiany, gdy urządzenie nie utrzymuje temperatury, pracuje bez przerwy albo nadmiernie mrozi. Przed zakupem sprawdź typ sterowania, miejsce montażu, oznaczenie części oraz pełne dane z tabliczki znamionowej: model i Art. No. albo kod PS.
Termostat a czujnik temperatury w lodówce Gorenje
W starszych i prostszych lodówkach Gorenje temperaturą może sterować termostat mechaniczny z pokrętłem i kapilarą. Jego styki załączają lub rozłączają sprężarkę po osiągnięciu określonej temperatury. W urządzeniach z elektronicznym sterowaniem stosuje się zwykle czujniki temperatury, często typu NTC, które przekazują do modułu informację o temperaturze w komorze, przy parowniku albo w zamrażarce.
Te elementy nie są zamienne tylko dlatego, że mają podobny wygląd lub podobne złącze. Termostat mechaniczny i czujnik NTC pracują w innym układzie sterowania, a nawet dwa czujniki z tej samej lodówki mogą mieć różne przeznaczenie i charakterystykę.
Objawy uszkodzenia
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Lodówka nie rozpoczyna chłodzenia, mimo że oświetlenie działa | Termostat, czujnik, przewody, moduł sterujący, przekaźnik sprężarki lub sama sprężarka | Czy sprężarka dostaje polecenie pracy, stan złączy i reakcję na zmianę ustawienia | Samo świecenie lampki nie potwierdza sprawności obwodu chłodzenia |
| Sprężarka pracuje niemal bez przerwy | Termostat lub czujnik, nieszczelność drzwi, zabrudzony skraplacz, zbyt wysoka temperatura otoczenia, usterka układu chłodniczego | Rzeczywistą temperaturę termometrem, stan uszczelki, szron na parowniku i warunki pracy | Ciągła praca nie oznacza automatycznie uszkodzenia termostatu |
| Produkty zamarzają w chłodziarce | Zbyt niskie ustawienie, termostat rozłączający zbyt późno, błędny odczyt czujnika, zablokowany przepływ powietrza | Położenie pokrętła, temperaturę w kilku miejscach i położenie produktów względem tylnej ścianki | Zamarzanie przy prawidłowych ustawieniach zwiększa podejrzenie układu regulacji, ale nie rozstrzyga go samo |
| Temperatura jest niestabilna lub nie zmienia się po regulacji | Czujnik, termostat, przewody, moduł, tryb specjalny albo niewłaściwe warunki użytkowania | Czy zmiana nastawy wywołuje zmianę cyklu pracy i czy czujnik nie jest zasłonięty produktami | Brak reakcji pokrętła lub panelu wymaga odróżnienia usterki sterowania od problemu chłodniczego |
| W No Frost narasta lód i chłodziarka przestaje chłodzić | Czujnik parownika, układ odszraniania, grzałka, bezpiecznik termiczny, wentylator lub kanał powietrzny | Po odłączeniu i całkowitym rozmrożeniu sprawdź, czy objaw czasowo ustępuje; skontroluj parownik i wentylator | Krótkotrwała poprawa po rozmrożeniu nie potwierdza uszkodzenia samego czujnika |
| Sprężarka nie uruchamia się, ale funkcja szybkiego chłodzenia ją włącza | Czujnik, moduł sterujący, przekaźnik albo problem z odszranianiem | Stan parownika, kody błędów, połączenia i działanie funkcji w konkretnym modelu | Funkcja intensywna może omijać normalną regulację, dlatego nie jest prostym testem termostatu |
W modelach z elektronicznym sterowaniem podobne objawy mogą powodować także wentylator, klapka nawiewu, oblodzenie parownika, nieszczelna uszczelka, zabrudzony skraplacz, niedrożny odpływ lub ubytek czynnika chłodniczego. Przed zakupem czujnika warto ustalić, czy problem dotyczy rzeczywistej temperatury, przepływu powietrza, sterowania czy układu chłodniczego.
Co sprawdzić przed wymianą
Najpierw zmierz rzeczywistą temperaturę
Ustaw temperaturę zgodnie z instrukcją konkretnego modelu i pozostaw urządzenie przez odpowiedni czas przy zamkniętych drzwiach. Zmierz temperaturę niezależnym termometrem, najlepiej w kilku punktach, ponieważ temperatura przy tylnej ściance może być inna niż w przedniej części półki. Porównaj wynik z ustawieniem panelu lub objawem, nie z samym wskazaniem wyświetlacza.
Sprawdź również:
- czy drzwi domykają się bez oporu i czy uszczelka przylega na całym obwodzie;
- czy produkty nie zasłaniają czujnika ani kanałów nawiewu;
- czy skraplacz i przestrzeń wentylacyjna nie są zakurzone;
- czy na parowniku nie powstaje nietypowa, gruba warstwa lodu;
- czy urządzenie pracuje w zakresie temperatur otoczenia przewidzianym dla jego klasy klimatycznej;
- czy nie jest aktywny tryb wakacyjny, intensywnego chłodzenia, intensywnego zamrażania lub inna funkcja zmieniająca pracę układu.
Test termostatu mechanicznego
Przed pomiarem odłącz lodówkę od zasilania. Zdejmij pokrętło i osłonę tylko w zakresie potrzebnym do uzyskania dostępu do termostatu. Oznacz przewody przed ich odłączeniem, ponieważ ich kolor nie jest wystarczającą informacją dla wszystkich wariantów.
Po odłączeniu przewodów można sprawdzić przejście między stykami roboczymi termostatu. Zakres i punkty pomiarowe zależą od konkretnego wykonania. Przy zmianie położenia pokrętła wynik powinien zmieniać się zgodnie z działaniem termostatu, jednak pomiar ciągłości nie sprawdza prawidłowej temperatury zadziałania ani zachowania pod obciążeniem. Jeżeli termostat ma kapilarę, jej załamanie, przetarcie lub nieprawidłowe ułożenie może uniemożliwić prawidłową pracę nawet wtedy, gdy styki wykazują przejście.
Nie zwieraj przewodów „na stałe” i nie pozostawiaj urządzenia z obejściem termostatu. Taki test może doprowadzić do ciągłej pracy sprężarki, nadmiernego oszronienia lub uszkodzenia urządzenia.
Pomiar czujnika NTC
Czujnik elektroniczny sprawdza się po odłączeniu urządzenia od zasilania i odłączeniu czujnika od obwodu, aby pomiar nie obejmował elementów modułu. Ustaw multimetr na pomiar rezystancji i zmierz wartość między przewodami czujnika. Następnie zmień temperaturę czujnika w kontrolowany sposób, na przykład przez ogrzanie go dłonią albo umieszczenie w warunkach opisanych w dokumentacji danego modelu.
W czujniku NTC rezystancja zmienia się wraz z temperaturą. Odczyt nieskończony może wskazywać na przerwę w czujniku lub przewodzie, a wartość bliska zeru na zwarcie, lecz wynik mieszczący się w przypadkowej wartości nie potwierdza jeszcze zgodności części. Prawidłową wartość należy porównać z tabelą producenta dla określonej temperatury. Nie istnieje jedna uniwersalna rezystancja dla wszystkich lodówek Gorenje.
Jeżeli rezystancja nie zmienia się podczas kontrolowanej zmiany temperatury, podejrzenie czujnika jest większe. Jeżeli czujnik ma właściwą charakterystykę, a urządzenie nadal błędnie interpretuje temperaturę, trzeba sprawdzić przewody, złącza oraz wejście pomiarowe modułu. Pomiar wykonany przy podłączonym czujniku może prowadzić do błędnej interpretacji.
Kody błędów i wskazania panelu
W wybranych lodówkach z elektronicznym sterowaniem komunikaty dotyczące czujnika mogą oznaczać błąd czujnika komory chłodziarki, czujnika zamrażarki, czujnika parownika albo czujnika temperatury otoczenia. Oznaczenie kodu i jego znaczenie trzeba odczytać z instrukcji właściwego modelu.
Kod błędu nie wskazuje automatycznie części do zakupu. Ten sam komunikat może pojawić się przy przerwie w przewodzie, zawilgoconym złączu, uszkodzonym module lub nieprawidłowym położeniu czujnika. Najpierw zapisz dokładny kod, pełne oznaczenie urządzenia i warunki, w których występuje, a następnie wykonaj pomiar zgodny z dokumentacją.
Dostęp do termostatu lub czujnika

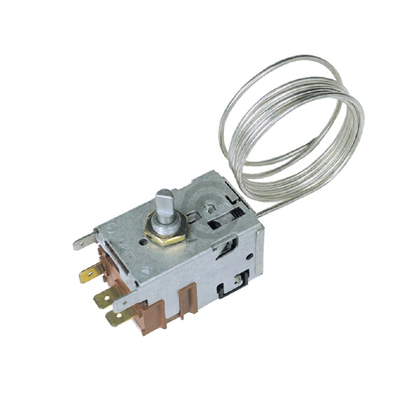

Lodówki z termostatem mechanicznym
Termostat mechaniczny zwykle znajduje się za pokrętłem regulacji temperatury, w górnej części komory chłodziarki albo w obudowie razem z oświetleniem. Typowa wymiana obejmuje zdjęcie pokrętła i osłony, oznaczenie przewodów, odłączenie konektorów, odkręcenie mocowania oraz ostrożne wyprowadzenie kapilary z prowadnic.
Kapilary nie wolno zginać pod ostrym kątem, skracać ani przebijać. Jej końcówka musi zostać umieszczona w takim samym miejscu jak w oryginalnym rozwiązaniu. Nieprawidłowe ułożenie zmienia temperaturę zadziałania i może powodować zbyt długą pracę albo przedwczesne wyłączanie sprężarki.
Lodówki z elektronicznym czujnikiem
Czujnik komory może znajdować się za osłoną w chłodziarce, w kanale powietrznym albo w obudowie przy tylnej ścianie. Czujnik parownika i czujnik układu odszraniania są zwykle dostępne dopiero po zdjęciu osłony parownika, często w zamrażarce. Konstrukcja zależy od modelu, dlatego nie należy przenosić kolejności demontażu z innej lodówki.
Przed demontażem wyjmij szuflady i półki, odłącz urządzenie od zasilania oraz zabezpiecz drobne elementy. Zapisz przebieg przewodów i sposób zamocowania czujnika. Podczas pracy przy parowniku nie używaj ostrych narzędzi, wiertarki ani otwartego płomienia. Uszkodzenie rurki układu chłodniczego może spowodować wyciek czynnika i wymaga naprawy przez uprawnionego technika.
Przy montażu nowego czujnika odtwórz jego położenie, kontakt z elementem, do którego był przymocowany, oraz sposób prowadzenia przewodu. Nie przyklejaj czujnika w przypadkowym miejscu i nie pozostawiaj przewodu przy wentylatorze lub grzałce. Po złożeniu sprawdź, czy osłony są prawidłowo zatrzaśnięte, kanały powietrzne drożne, a przewody nie są przyciśnięte.
Dobór części do lodówki Gorenje
Do zgodnego doboru przygotuj model urządzenia oraz Art. No. albo kod PS z tabliczki znamionowej. W przypadku starszych urządzeń przydatne mogą być także numer seryjny i oznaczenie typu. Sam skrócony model może nie rozróżniać wariantu wykonania, zmiany konstrukcyjnej lub innej wersji sterowania.
Porównaj z opisem części:
- rodzaj elementu: termostat mechaniczny, czujnik komory, czujnik parownika lub czujnik odszraniania;
- oznaczenie producenta i numer części, na przykład 108164, 613394, 627390 albo inne oznaczenie przypisane do danego wariantu;
- długość i sposób prowadzenia kapilary w termostacie mechanicznym;
- wtyczkę, liczbę przewodów i sposób mocowania czujnika;
- miejsce montażu oraz współpracujące elementy, takie jak osłona, uchwyt lub nośnik czujnika;
- zgodność katalogową z pełnym oznaczeniem lodówki.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. W czujniku elektronicznym znaczenie ma charakterystyka rezystancyjna, a w termostacie mechanicznym również zakres pracy, długość kapilary i sposób jej montażu. Zamiennik należy stosować dopiero po potwierdzeniu jego przypisania do konkretnego modelu lub numeru części.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej, porównanie numeru starej części i przesłanie zdjęcia oznaczeń wraz z informacją, czy lodówka ma sterowanie mechaniczne czy elektroniczne.
Uwaga bezpieczeństwa: czynności przy instalacji elektrycznej, module sterującym, parowniku i układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Diagnostyki pod napięciem, ingerencji w obieg czynnika chłodniczego i prób uruchamiania urządzenia z odłączonymi zabezpieczeniami nie należy wykonywać bez przygotowania.
FAQ
Czy termostat i czujnik temperatury to ta sama część?
Nie. Termostat mechaniczny przełącza obwód sterujący, natomiast czujnik elektroniczny mierzy temperaturę i przekazuje sygnał do modułu. Właściwy typ zależy od konstrukcji konkretnej lodówki Gorenje.
Czy zamarzanie produktów oznacza uszkodzony termostat?
Nie zawsze. Przyczyną może być zbyt niska nastawa, zasłonięty lub błędnie odczytujący czujnik, niewłaściwy przepływ powietrza albo problem z modułem. Najpierw zmierz temperaturę i sprawdź ułożenie produktów oraz ustawienia.
Jak sprawdzić czujnik temperatury Gorenje multimetrem?
Po odłączeniu lodówki od zasilania i odłączeniu czujnika zmierz jego rezystancję, a następnie porównaj wynik z tabelą dla konkretnego modelu i temperatury. Czujnik NTC powinien zmieniać rezystancję przy zmianie temperatury. Sama wartość bez podania temperatury i charakterystyki nie wystarcza do potwierdzenia sprawności.
Czy można założyć dowolny termostat z taką samą kapilarą?
Nie. Liczą się między innymi zakres pracy, długość i sposób prowadzenia kapilary, układ styków oraz przypisanie do danego urządzenia. Podobna długość nie potwierdza zgodności.
Gdzie znajduje się czujnik temperatury w lodówce Gorenje?
Zależnie od modelu może być umieszczony w osłonie w chłodziarce, w kanale powietrznym, przy parowniku albo w zamrażarce. Niektóre urządzenia mają kilka czujników o różnym przeznaczeniu.
Jakie dane są potrzebne do dobrania części?
Dla lodówki Gorenje przygotuj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Pomocne są także oznaczenie starej części, zdjęcie złącza i informacja o miejscu jej montażu.
