Kompresory
Kompresory do lodówek Hotpoint, Ariston i Indesit dobiera się po pełnym numerze serwisowym urządzenia, rodzaju czynnika i parametrach układu chłodniczego. Brak chłodzenia, buczenie lub cykliczne klikanie nie przesądzają jeszcze o awarii sprężarki — podobne objawy powodują starter PTC, zabezpieczenie termiczne, sterowanie, wentylator albo nieszczelność obiegu. Prawidłowa diagnostyka pomaga uniknąć kosztownej wymiany sprawnego agregatu.
Czy brak chłodzenia oznacza uszkodzony kompresor?
Nie. Sprężarka jest tylko jednym z elementów, które należy uwzględnić podczas diagnostyki. Najpierw warto ustalić, czy agregat nie otrzymuje polecenia uruchomienia, próbuje wystartować i jest odłączany przez zabezpieczenie, czy pracuje, lecz układ nie odbiera ciepła z komór.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Sprężarka jest cicha i zimna | brak zasilania, termostat, czujnik, moduł, przewód, zabezpieczenie termiczne | sprawdzenie ustawień, połączeń oraz sygnału sterującego; pomiar napięcia podczas pracy jest czynnością serwisową |
| Słychać buczenie, a następnie kliknięcie | uszkodzony starter PTC lub przekaźnik, niewłaściwy kondensator, zbyt szybka próba ponownego startu, zablokowana sprężarka | kontrola osprzętu rozruchowego i uzwojeń po ostygnięciu agregatu |
| Sprężarka pracuje, ale obie komory są ciepłe | nieszczelność, niedrożna kapilara, niewydajna sprężarka, problem ze skraplaniem | ocena oszronienia parownika, temperatur rur oraz pomiary ciśnień i wydajności układu |
| Zamrażarka chłodzi, a chłodziarka jest ciepła | zamarznięty parownik, wentylator, przepustnica powietrza, grzałka odszraniania lub czujnik | stan parownika po zdjęciu osłony, praca wentylatora i kontrola układu odszraniania |
| Agregat pracuje niemal bez przerwy | zabrudzony skraplacz, nieszczelne drzwi, słaba wentylacja, ubytek czynnika, nieprawidłowy odczyt temperatury | kontrola skraplacza i uszczelki, pomiar temperatur w komorach oraz diagnostyka obiegu chłodniczego |
Jeżeli zamrażarka utrzymuje temperaturę, a chłodziarka nie, sprężarka może nadal wytwarzać chłód. W modelach z wymuszonym obiegiem powietrza należy wtedy sprawdzić wentylator, kanały, przepustnicę i oblodzenie parownika. Powrót chłodzenia po pełnym rozmrożeniu, a następnie ponowne wystąpienie problemu po kilku dniach wskazuje raczej na układ odszraniania niż na sam kompresor. Do kontroli mogą wymagać grzałka rozmrażania i czujniki temperatury.
Co sprawdzić, gdy kompresor nie startuje?
1. Zasilanie i sterowanie
Świecąca lampka nie potwierdza, że napięcie dociera do obwodu sprężarki. W lodówce z termostatem mechanicznym przerwę może powodować jego styk albo połączenie przewodów. W urządzeniu sterowanym elektronicznie przyczyną może być czujnik, przekaźnik na płycie lub inny element modułu sterującego.
Termostat mechaniczny można po odłączeniu urządzenia od sieci zbadać pod kątem ciągłości styków w pozycji żądającej chłodzenia. Sam brak charakterystycznego kliknięcia podczas obracania pokrętła jest wskazówką, ale nie stanowi pełnego testu. W elektronicznej lodówce nie należy zastępować czujnika przypadkowym rezystorem ani zwierać wyjścia modułu. Właściwą charakterystykę NTC i procedurę testową trzeba ustalić dla konkretnego modelu. Odpowiednie części znajdują się w kategorii termostatów i termików.
2. Starter PTC, przekaźnik i zabezpieczenie termiczne

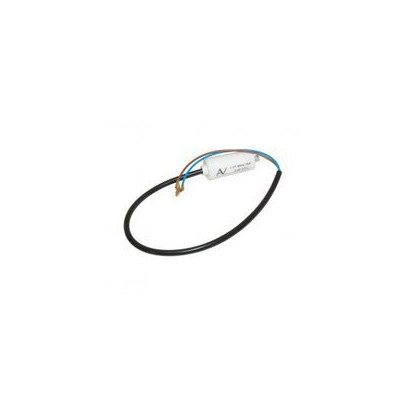

W klasycznej jednofazowej sprężarce osprzęt pod osłoną zacisków może obejmować starter PTC lub przekaźnik rozruchowy, zabezpieczenie przeciążeniowe oraz — w wybranych wykonaniach — kondensator. Cykliczne buczenie i kliknięcie oznacza zwykle, że agregat pobiera prąd, lecz nie osiąga prawidłowych obrotów, a zabezpieczenie odłącza zasilanie. Nie rozstrzyga to, czy winny jest starter, zbyt niskie napięcie, czy mechanicznie zablokowany kompresor.
Przed pomiarem należy wyjąć wtyczkę, odczekać na ostygnięcie agregatu i udokumentować ułożenie przewodów. PTC bada się po zdjęciu ze sprężarki, zgodnie ze schematem jego konkretnego typu. W części rozruszników do sprężarek 220–240 V spotyka się przy temperaturze pokojowej rezystancję rzędu 10–100 Ω, ale nie jest to wartość uniwersalna. Brak przejścia może świadczyć o przerwie, natomiast prawidłowy pomiar statyczny nie potwierdza zachowania elementu po nagrzaniu i pod obciążeniem.
Po krótkiej przerwie w zasilaniu warto przed ponownym uruchomieniem odczekać co najmniej kilka minut. Starter PTC musi ostygnąć, a ciśnienia w układzie kapilarnym powinny się wyrównać. Wielokrotne włączanie w krótkich odstępach może prowadzić do kolejnych zadziałań zabezpieczenia.
3. Pomiar uzwojeń sprężarki
Pomiar wykonuje się przy urządzeniu odłączonym od sieci, po zdjęciu całego osprzętu z trzech zacisków zimnej sprężarki. Zacisków nie wolno identyfikować wyłącznie na podstawie ich położenia — należy posłużyć się schematem lub kartą konkretnego kompresora.
- Między zaciskami odpowiednich uzwojeń powinno występować przejście o rezystancji zgodnej z dokumentacją sprężarki.
- Brak przejścia wskazuje na przerwę uzwojenia lub otwarte wewnętrzne zabezpieczenie. Jeżeli kompresor jest gorący, trzeba zaczekać na jego ostygnięcie i powtórzyć pomiar.
- Pomiar każdego zacisku względem metalowej obudowy nie powinien wykazywać połączenia. Stwierdzone przebicie oznacza uszkodzenie sprężarki.
- Zbliżone do oczekiwanych rezystancje nie wykluczają zwarcia międzyzwojowego, usterki ujawniającej się po nagrzaniu ani mechanicznego zatarcia. Do pełnej oceny mogą być potrzebne pomiar rezystancji izolacji, prądu rozruchowego i roboczego oraz próba w warunkach pracy.
W sprężarkach z oddzielnym falownikiem lub elektronicznym modułem napędowym klasyczna procedura badania startera PTC nie ma zastosowania. Nie wolno podłączać takiego kompresora bezpośrednio do sieci; diagnostykę wykonuje się według dokumentacji napędu i urządzenia.
Pomiary napięcia, prądu i próby działania przy odsłoniętych zaciskach są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi pomiarowych i zabezpieczenia przed porażeniem.
Sprężarka pracuje, lecz lodówka nie chłodzi
Praca i nagrzewanie obudowy kompresora nie dowodzą, że wytwarza on wymaganą różnicę ciśnień. Zużyte lub uszkodzone zawory wewnętrzne mogą powodować spadek wydajności mimo ciągłej pracy silnika. Podobny efekt wywołują jednak ubytek czynnika, częściowa niedrożność kapilary, zanieczyszczony skraplacz albo niesprawny wentylator skraplacza.
Przed otwarciem obiegu warto:
- Zmierzyć rzeczywistą temperaturę w obu komorach, zamiast oceniać ją dotykiem.
- Oczyścić dostępny skraplacz i zapewnić wymaganą przestrzeń wentylacyjną.
- Sprawdzić, czy uszczelka drzwi przylega na całym obwodzie.
- Ocenić pracę wentylatorów i stopień oblodzenia parownika.
- Ustalić, czy chłodzi cały parownik, czy tylko niewielki fragment przy wejściu kapilary.
Niewielki obszar szronu przy wejściu parownika, brak osiągania temperatury i ciągła praca agregatu mogą wskazywać na zbyt małą ilość czynnika albo ograniczenie przepływu. Nie pozwalają jednak wybrać między nieszczelnością, niedrożnością a utratą wydajności kompresora. Potrzebne są wtedy pomiary temperatur, ciśnień, prądu oraz próba szczelności wykonana przez technika chłodnictwa.
Samo „dobicie gazu” bez znalezienia przyczyny ubytku nie jest prawidłową naprawą. Szczelny układ nie zużywa czynnika podczas normalnej pracy. Jeśli czynnik uciekł, przed napełnieniem trzeba znaleźć i usunąć nieszczelność.
Dostęp do agregatu i przebieg wymiany
Kompresor znajduje się zwykle w dolnej części komory maszynowej z tyłu urządzenia. W lodówkach do zabudowy konieczne jest wcześniejsze bezpieczne wysunięcie sprzętu z mebla. Po odłączeniu zasilania zdejmuje się osłonę komory, fotografuje połączenia, a następnie można uzyskać dostęp do puszki elektrycznej i elementów rozruchowych. Nie należy ciągnąć za przewody ani wyginać rurek chłodniczych.
Wymiana samej sprężarki wymaga otwarcia hermetycznego obiegu. Typowy zakres naprawy obejmuje:
- identyfikację czynnika oraz ilości napełnienia z tabliczki urządzenia;
- bezpieczne usunięcie czynnika zgodnie z właściwymi przepisami i procedurą serwisową;
- odłączenie rury ssawnej, tłocznej i technologicznej;
- montaż kompresora o potwierdzonej charakterystyce oraz właściwego osprzętu elektrycznego;
- wymianę filtra-osuszacza po każdym otwarciu układu;
- wykonanie połączeń bez wprowadzania opiłków, wilgoci i tlenków do obiegu;
- próbę szczelności, wytworzenie próżni i napełnienie dokładnie odmierzoną masą właściwego czynnika;
- kontrolę prądu, temperatur, hałasu i osiągania zadanych parametrów po naprawie.
R600a i R290 są czynnikami palnymi. Układu zawierającego czynnik nie wolno podgrzewać ani lutować. Praca wymaga wentylacji, urządzeń przeznaczonych do czynników palnych, kontroli obecności gazu oraz usunięcia źródeł zapłonu. Opisane czynności przy układzie chłodniczym są przeznaczone wyłącznie dla odpowiednio wykwalifikowanego technika chłodnictwa.
Jak dobrać kompresor do lodówki Hotpoint, Ariston lub Indesit?
Podobna obudowa i pasujące rozstawem stopki nie potwierdzają zgodności. Najpierw należy odczytać pełny numer serwisowy urządzenia z tabliczki znamionowej — w sprzęcie grupy Whirlpool, Indesit i Hotpoint często jest to 12-cyfrowy numer rozpoczynający się od 85. Sam model handlowy może obejmować kilka wersji produkcyjnych.
Następnie trzeba potwierdzić:
- numer katalogowy sprężarki lub zatwierdzonego zamiennika;
- czynnik chłodniczy, na przykład R600a, R134a, R290 albo R404A — nie są one dowolnie zamienne;
- napięcie, częstotliwość i rodzaj napędu;
- moc chłodniczą określoną dla właściwych warunków, a nie tylko pobór mocy w watach;
- zakres zastosowania sprężarki, między innymi temperaturę parowania i wymagany moment rozruchowy;
- rodzaj oleju, startera, zabezpieczenia oraz ewentualnego kondensatora lub falownika;
- rozmieszczenie króćców, sposób chłodzenia, mocowania i dopuszczalną pozycję montażową.
Nie należy zastępować sprężarki R134a modelem R600a wyłącznie dlatego, że ma podobną wydajność. Układy różnią się czynnikiem, olejem, ciśnieniami, osprzętem i wymaganiami bezpieczeństwa. Także oznaczenie „R600” w opisie handlowym wymaga weryfikacji z dokumentacją — właściwym czynnikiem domowych urządzeń jest zwykle oznaczone na tabliczce R600a.
Do doboru przygotuj zdjęcie całej tabliczki znamionowej, pełny numer serwisowy, model oraz czytelne zdjęcie etykiety starego kompresora. Jeśli potrzebne są także przewody, filtr-osuszacz lub rurki, należy sprawdzić je w kategorii filtrów i rurek do lodówek. Pozostałe grupy podzespołów dostępne są w kategorii części do lodówek Hotpoint, Ariston i Indesit.
FAQ — kompresory do lodówek Hotpoint, Ariston i Indesit
Czy cykliczne klikanie oznacza zatarty kompresor?
Nie musi. Kliknięcie może pochodzić z zabezpieczenia termicznego odłączającego agregat po nieudanym rozruchu. Przyczyną może być starter PTC, przekaźnik, kondensator, zbyt szybka próba ponownego uruchomienia, niskie napięcie albo mechaniczna blokada sprężarki. Najpierw bada się osprzęt i uzwojenia.
Czy sprawne uzwojenia potwierdzają sprawność agregatu?
Nie. Pomiar rezystancji wykrywa między innymi przerwę lub wyraźne przebicie, ale nie potwierdza wydajności pompowania. Sprężarka może mieć sprawny elektrycznie silnik, a jednocześnie uszkodzone zawory, zwarcie międzyzwojowe ujawniające się po nagrzaniu lub mechaniczne zatarcie.
Dlaczego kompresor jest bardzo gorący?
Obudowa sprawnego agregatu nagrzewa się podczas pracy. Nadmierna temperatura wraz z brakiem chłodzenia może jednak wynikać z nieudanego rozruchu, zabrudzonego skraplacza, niesprawnego wentylatora, wysokiej temperatury otoczenia, niedrożności obiegu albo wewnętrznego uszkodzenia. Sam dotyk nie jest miarodajnym pomiarem.
Czy po wymianie kompresora trzeba wymienić filtr-osuszacz?
Tak. Otwarcie hermetycznego układu umożliwia przedostanie się wilgoci i zanieczyszczeń, dlatego podczas prawidłowej wymiany sprężarki montuje się nowy filtr-osuszacz, a następnie wykonuje próbę szczelności, próżnię i napełnienie czynnikiem.
Czy można dobrać kompresor tylko po oznaczeniu ze starej części?
Oznaczenie sprężarki jest ważne, ale należy je zestawić z pełnym numerem serwisowym lodówki. Producent mógł stosować zamienniki lub różne wykonania w kolejnych seriach. Dobór musi uwzględniać również czynnik, wydajność, osprzęt rozruchowy, mocowanie i konstrukcję układu.
Czy wymianę agregatu można wykonać samodzielnie?
Wymiana osprzętu elektrycznego może być możliwa dla osoby mającej odpowiednie przygotowanie, jeżeli usterka została potwierdzona. Wymiana kompresora oznacza natomiast ingerencję w szczelny układ chłodniczy, pracę z czynnikiem i wykonywanie połączeń rurowych. Wymaga kwalifikacji chłodniczych, specjalistycznego wyposażenia oraz procedury właściwej dla zastosowanego czynnika.
