Moduły do pralek Electrolux

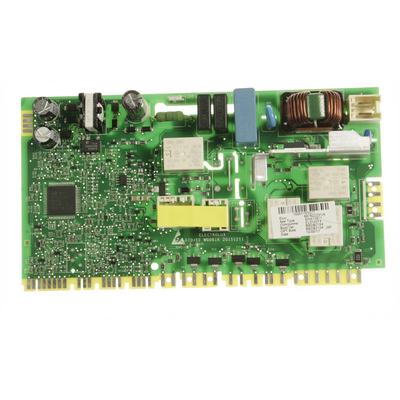

Moduły do pralek Electrolux obejmują płyty główne, układy sterowania silnikiem oraz panele obsługi. Brak reakcji, przerywanie programu czy problemy z grzaniem nie przesądzają jednak o awarii elektroniki. Przed zakupem należy sprawdzić współpracujące podzespoły, a część dobrać według pełnego PNC/Prod.No., numeru płytki i wymaganej konfiguracji.
Kiedy podejrzewać moduł sterujący pralki Electrolux?
Moduł odbiera sygnały z blokady drzwi, hydrostatu, czujnika temperatury i układu kontroli silnika, a następnie steruje pompą, elektrozaworami, grzałką oraz napędem bębna. W zależności od konstrukcji pralki funkcje te mogą być skupione na jednej płycie albo rozdzielone pomiędzy moduł główny, panel użytkownika i osobny sterownik silnika.
Awarię elektroniki można podejrzewać, gdy pralka:
- nie włącza się mimo sprawnego gniazda i prawidłowego zasilania;
- samoczynnie gaśnie lub resetuje się podczas programu;
- nie reaguje na część przycisków albo pokrętło wyboru programu;
- zatrzymuje cykl, chociaż woda jest prawidłowo pobierana i odpompowywana;
- nie uruchamia jednego odbiornika mimo sprawnego podzespołu i ciągłości jego przewodów;
- zgłasza błąd konfiguracji albo komunikacji między płytami;
- ma widoczne nadpalenia, ślady wilgoci, korozję lub uszkodzone złącza na płytce.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia modułu. Sterownik może jedynie poprawnie reagować na błąd wykryty w innym obwodzie.
Objaw, możliwe przyczyny i kolejność sprawdzania
| Objaw | Co sprawdzić przed modułem | Kiedy podejrzenie modułu staje się uzasadnione |
| Pralka nie włącza się | Gniazdo, przewód, filtr przeciwzakłóceniowy, wyłącznik, złącza zasilające i blokadę drzwi | Zasilanie dociera do właściwego obwodu, przewody są ciągłe, a niskonapięciowy zasilacz elektroniki nie startuje lub płyta ma ślady uszkodzenia |
| Pralka nie odpompowuje wody | Filtr pompy, wąż odpływowy, wirnik pompy, uzwojenie pompy, hydrostat i wiązkę | Pompa i instalacja odpływowa są sprawne, ale sterowanie pompy nie jest uruchamiane albo uszkodzony jest jej element wykonawczy na płycie |
| Bęben nie obraca się lub pralka nie wiruje | Odpompowanie wody, wyważenie wsadu, pasek, szczotki w silniku komutatorowym, uzwojenia, tachogenerator, złącza i przewody | Napęd oraz jego sprzężenie zwrotne są sprawne, lecz moduł nie steruje silnikiem lub zgłasza błąd własnego obwodu wykonawczego |
| Woda nie jest podgrzewana | Grzałkę, upływność do masy, czujnik NTC, hydrostat i okablowanie | Element grzejny, czujnik i przewody są sprawne, a przekaźnik lub jego sterowanie nie załącza obwodu grzania |
| Program zatrzymuje się lub czas nie maleje | Etap, na którym występuje zatrzymanie: pobór wody, grzanie, obracanie bębna czy odpływ | Wszystkie podzespoły potrzebne w danej fazie przeszły kontrolę, a sterownik resetuje się, traci komunikację lub nie wykonuje kolejnego kroku |
| Panel działa niestabilnie | Taśmę lub wiązkę łączącą płyty, złącza, wybierak, przyciski i ślady wilgoci | Połączenia są pewne, a usterka pozostaje przypisana do panelu, płyty głównej lub ich komunikacji |
Pralka nie odpompowuje wody
Zalegająca woda nie oznacza automatycznie uszkodzenia triaka pompy. Najpierw należy opróżnić urządzenie zgodnie z instrukcją, oczyścić filtr i skontrolować wąż. Następnie sprawdza się, czy wirnik pompy nie jest zablokowany oraz czy jej uzwojenie i przewody nie mają przerwy.
Sprawna rezystancja uzwojenia nie dowodzi, że pompa ruszy pod obciążeniem. Może ona zacinać się po nagrzaniu lub mieć wyrobiony wirnik. Dopiero po wykluczeniu pompy, odpływu, hydrostatu i wiązki uzasadniona jest diagnostyka wyjścia sterującego na module.
Brak obrotów bębna lub wirowania
Jeżeli pralka nie opróżniła zbiornika, sterownik może prawidłowo blokować wirowanie. Przy silnikach komutatorowych należy również ocenić długość i swobodę przesuwania szczotek, stan komutatora, ciągłość uzwojeń i sygnał tachogeneratora. W urządzeniach z napędem bezszczotkowym diagnostyka wygląda inaczej i może obejmować osobną płytę falownika.
Nie należy wymieniać triaka lub całego modułu tylko dlatego, że silnik nie rusza. Zwarcie, upływność albo przeciążenie silnika mogły uszkodzić sterownik wtórnie i doprowadzić do ponownej awarii nowej płyty.
Brak grzania
Po odłączeniu urządzenia od sieci i wypięciu przewodów grzałki można sprawdzić ciągłość elementu grzejnego. Trzeba również skontrolować izolację grzałki względem jej metalowej osłony. Zwykły multimetr może wykryć wyraźne zwarcie, ale nie zastępuje miernika rezystancji izolacji i nie zawsze ujawni upływność występującą dopiero po rozgrzaniu.
Czujnik NTC bada się po odłączeniu od instalacji. Jego rezystancja powinna zmieniać się płynnie wraz z temperaturą, lecz oczekiwana wartość zależy od zastosowanego czujnika i warunków pomiaru. Wynik trzeba porównać z dokumentacją konkretnego PNC. Jeżeli grzałka, NTC, hydrostat oraz przewody są sprawne, kolejnym etapem jest kontrola przekaźnika grzania i jego sterowania.

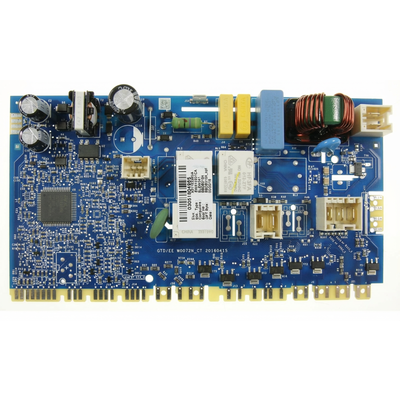

Jak sprawdzić moduł po odłączeniu pralki?
Przed demontażem należy wyjąć wtyczkę, zamknąć dopływ wody i upewnić się, że urządzenie nie może zostać przypadkowo uruchomione. Kondensatory znajdujące się w zasilaczu płytki mogą zachować ładunek także po odłączeniu pralki.
Podstawowa kontrola obejmuje:
- Oględziny obu stron płytki. Szuka się pękniętych lutów, przegrzanych złączy, osadu po wodzie, korozji, wybrzuszonych kondensatorów i nadpalonych ścieżek.
- Kontrolę złączy i wiązek. Ciemny lub stopiony styk może powodować spadek napięcia i okresowe wyłączanie odbiornika mimo sprawnej elektroniki.
- Pomiar ciągłości przewodów. Wiązkę należy odłączyć przynajmniej z jednej strony. Pomiar przez podłączone odbiorniki może prowadzić do błędnej interpretacji.
- Identyfikację elementu wykonawczego. Triak, tranzystor lub przekaźnik trzeba przypisać do konkretnego odbiornika na podstawie schematu albo przebiegu ścieżek, a nie podobieństwa do elementu z innego modułu.
- Sprawdzenie przyczyny uszkodzenia. Przed naprawą wyjścia sterującego należy zbadać pompę, zawór, blokadę lub silnik, którym to wyjście steruje.
Pomiar półprzewodnika na płytce może być zakłócany przez elementy połączone równolegle. Z kolei przekaźnik, który poprawnie przełącza bez obciążenia, może mieć wypalone styki ujawniające problem dopiero podczas pracy. Podstawowy test omomierzem nie jest więc pełnym potwierdzeniem sprawności modułu.
Pomiary na pracującym module oraz diagnostyka jego nieizolowanego zasilacza odbywają się przy napięciu niebezpiecznym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i odpowiednich środków ochrony. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kody błędów a uszkodzenie elektroniki
Znaczenie kodów zależy od platformy sterowania i pełnego oznaczenia urządzenia. Poniższe przykłady dotyczą rodziny EWM1000 i nie powinny być przenoszone bez sprawdzenia na wszystkie pralki Electrolux.
| Kod w rodzinie EWM1000 | Znaczenie diagnostyczne | Co należy rozróżnić |
| E21 | Problem z odpompowaniem | Niedrożność, filtr, pompa, hydrostat, wiązka, upływność grzałki lub płyta sterująca |
| E23–E24 | Problem z obwodem sterowania pompy | Uszkodzenie pompy lub przewodów może towarzyszyć awarii triaka; nie należy wymieniać samego modułu bez kontroli obciążenia |
| E51–E54 | Obwód napędu silnika | Triak lub przekaźniki modułu, ale również silnik, tachogenerator, wiązka i upływność do masy |
| E61–E62 | Nieprawidłowe grzanie | Grzałka, NTC, przewody, upływność albo elektronika |
| E66 | Problem obwodu przekaźnika grzałki | Płyta sterująca oraz stan grzałki i przewodów względem masy |
| E93–E97 | Konfiguracja elektroniki | Niezgodne dane konfiguracyjne, wersja sprzętowa, wybierak lub uszkodzenie płytki |
Kod zapisany w pamięci pokazuje obwód, w którym wykryto nieprawidłowość, a nie gotową listę zakupową. Również procedura wejścia w tryb diagnostyczny różni się między panelami i generacjami sterowników. Należy stosować sekwencję potwierdzoną dla konkretnego PNC, ponieważ przypadkowe kombinacje przycisków mogą jedynie skasować zapis błędu bez usunięcia przyczyny.
Jak uzyskać dostęp do modułu i bezpiecznie go wymontować?

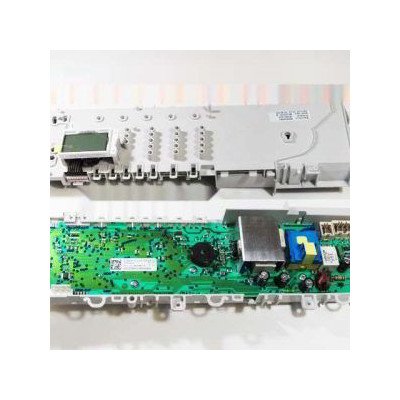

W części pralek ładowanych od frontu płyta główna znajduje się pod górnym blatem, a panel sterowania jest zamocowany za maskownicą z pokrętłem i przyciskami. Dostęp do panelu może wymagać wyjęcia szuflady detergentu oraz zwolnienia śrub i zatrzasków. W innych konstrukcjach moduł wykonawczy znajduje się niżej, z tyłu lub przy bocznej ścianie. W pralkach ładowanych od góry układ obudowy jest odmienny.
Przed odłączeniem przewodów warto:
- sfotografować całe ułożenie wiązek i każdy rząd złączy;
- zaznaczyć podobne wtyki, jeśli nie są kodowane mechanicznie;
- chwytać za obudowę złącza, a nie ciągnąć za przewody;
- sprawdzić blokady zatrzasków przed użyciem siły;
- przełożyć uchwyty, prowadnice i osłony dokładnie w pierwotne miejsca;
- nie dotykać pól stykowych i elementów płytki bez ochrony przed wyładowaniami elektrostatycznymi.
Po montażu należy sprawdzić, czy przewody nie są przyciśnięte obudową, nie dotykają ruchomych części i są osadzone do końca. Pierwszą próbę wykonuje się bez wsadu, obserwując kolejno blokowanie drzwi, pobór wody, ruch bębna, odpływ i brak wycieków.
Naprawa płytki czy wymiana całego modułu?
Naprawa może być uzasadniona przy uszkodzonym zasilaczu, przekaźniku, triaku, złączu lub pękniętym lutowaniu, jeżeli ścieżki i procesor nie zostały poważnie zniszczone. Wymaga to jednak rozpoznania przyczyny pierwotnej. Wstawienie nowego elementu wykonawczego bez sprawdzenia sterowanej części może zakończyć się ponownym spaleniem płytki.

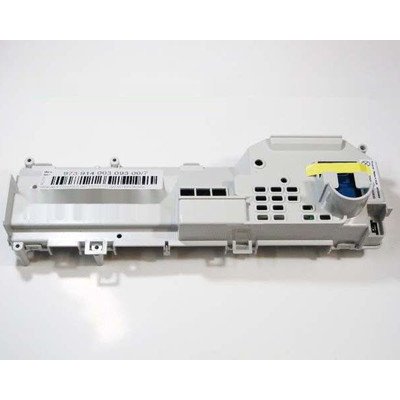

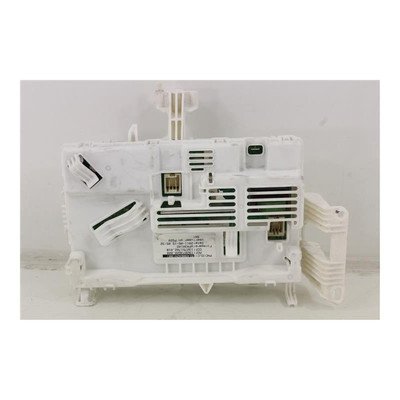

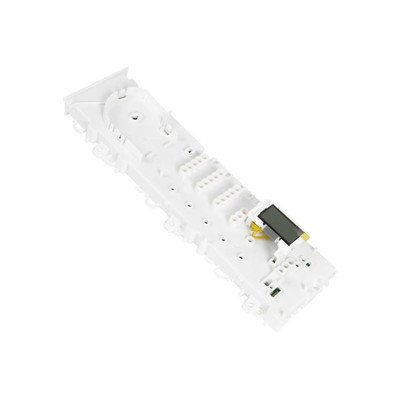

Wymiana kompletnego modułu jest rozsądniejsza, gdy laminat jest zwęglony, korozja objęła wiele obwodów, uszkodzone są niedostępne elementy programowane albo brakuje możliwości wiarygodnego sprawdzenia naprawy. Nie każdy nowy moduł jest gotowy do pracy po podłączeniu. W zależności od numeru części może być:
- fabrycznie skonfigurowany dla określonego PNC;
- dostarczany jako zestaw serwisowy;
- przeznaczony do zaprogramowania lub konfiguracji po montażu;
- połączony z konkretnym panelem, wybierakiem albo wersją oprogramowania.
Jak dobrać właściwy moduł do pralki Electrolux?
Podstawą doboru jest pełny PNC/Prod.No. z tabliczki znamionowej, łącznie z cyframi wariantu. W pralkach ładowanych od frontu tabliczka zwykle znajduje się przy otwartych drzwiach lub w okolicy klapki filtra, ale jej położenie trzeba potwierdzić dla danego urządzenia.
Skrócony model nie wystarcza, ponieważ pod tą samą nazwą mogą występować różne płyty, silniki, panele i konfiguracje. Przed zamówieniem należy porównać:
- katalogowy numer modułu lub zestawu serwisowego;
- pełny PNC urządzenia, a nie tylko nazwę modelu;

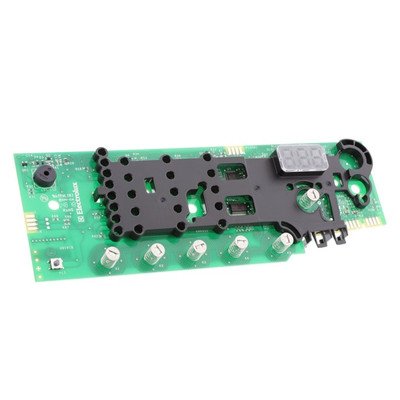

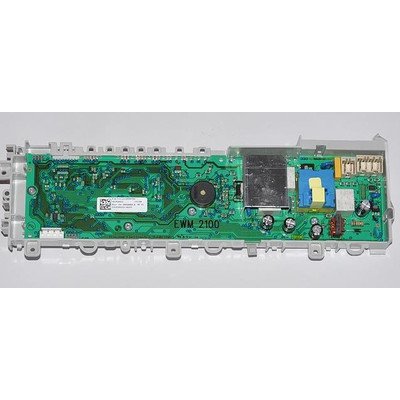

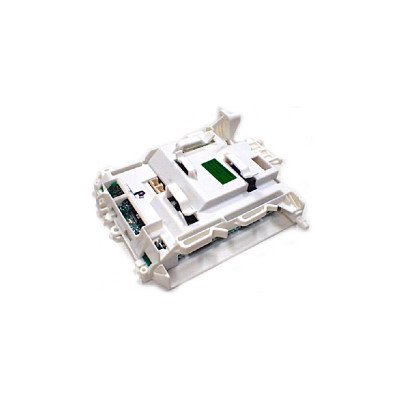

- oznaczenie platformy, np. EWM1000, EWM1100 lub EWM2100;

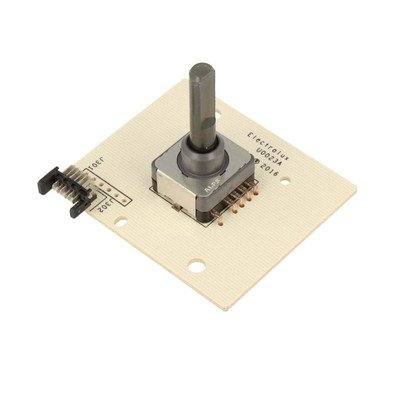

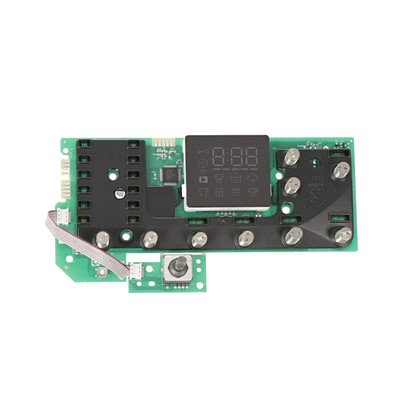

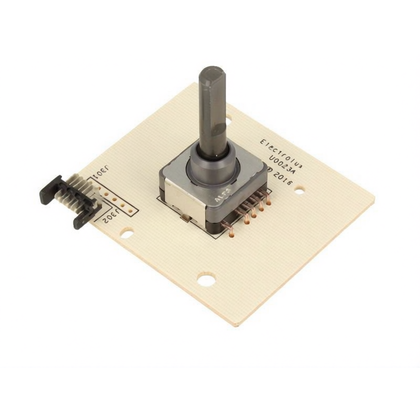

- liczbę pozycji wybieraka i układ elementów panelu;
- numery płytki, firmware oraz kody konfiguracji, jeżeli są podane;
- rodzaj złączy, mocowania i współpracującego sterownika silnika;
- informację, czy część jest zaprogramowana dla wskazanego urządzenia.
Moduł o identycznej obudowie i pasujących wtyczkach może mieć inne oprogramowanie. Nie należy także zakładać, że używana płytka z podobnej pralki będzie możliwa do przeprogramowania. Ostateczną zgodność trzeba potwierdzić katalogowo dla pełnego PNC. Jeśli oznaczenia są nieczytelne, należy przesłać zdjęcie całej tabliczki znamionowej oraz etykiet znajdujących się na oryginalnym module.
FAQ – moduły do pralek Electrolux
Czy brak wirowania oznacza uszkodzony moduł?
Nie. Najpierw trzeba sprawdzić odpływ wody, wyważenie wsadu, pasek, silnik, szczotki w wersjach komutatorowych, tachogenerator i wiązkę. Moduł podejrzewa się po wykluczeniu tych elementów lub po stwierdzeniu uszkodzenia jego obwodu napędu.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr wystarcza do oględzin uzupełnionych pomiarem ciągłości przewodów, wyraźnych zwarć i części elementów po odłączeniu. Nie potwierdzi jednak poprawności programu, komunikacji, pracy przekaźnika pod obciążeniem ani stabilności zasilacza w całym cyklu.
Czy błąd E90 oznacza konieczność wymiany płyty?
Nie zawsze. Rodzina E90 wiąże się z elektroniką lub jej komunikacją, ale dokładne znaczenie zależy od platformy. Należy sprawdzić złącza, wiązki, panel, zasilanie płyt i kod szczegółowy właściwy dla danego PNC.
Czy używany moduł z takiego samego modelu będzie pasował?
Nie można tego potwierdzić na podstawie modelu i wyglądu. Różnice w PNC, firmware, konfiguracji, wybieraku lub wyposażeniu pralki mogą uniemożliwić działanie mimo identycznych złączy.
Czy nowy moduł trzeba programować?
Zależy od numeru części. Niektóre moduły są skonfigurowane fabrycznie, inne występują jako zestawy serwisowe albo wymagają zaprogramowania dla konkretnego PNC. Informację tę trzeba sprawdzić przed zakupem.
Jakie dane przygotować do doboru części?
Potrzebny jest pełny PNC/Prod.No. z cyframi wariantu, model oraz zdjęcia etykiety oryginalnego modułu. Warto zachować wszystkie zera, ukośniki, kropki i końcówki oznaczeń.
