Napędy termoobiegu Amica
Napędy termoobiegu Amica wprawiają w ruch wentylator rozprowadzający powietrze w komorze piekarnika. Brak obrotów, buczenie lub ocieranie nie zawsze oznaczają awarię silnika — przed zakupem sprawdź wentylator, przewody, funkcję programu i grzałkę termoobiegu. Dobór wykonuj po pełnym oznaczeniu urządzenia oraz parametrach i mocowaniu starego napędu.
Za co odpowiada napęd termoobiegu?
Napęd termoobiegu, nazywany również silnikiem termowentylatora, obraca wentylator umieszczony przy tylnej ścianie komory. W zależności od programu współpracuje on z grzałką termoobiegu albo działa samodzielnie, na przykład podczas rozmrażania. Sam silnik nie wytwarza ciepła — jego zadaniem jest wymuszenie obiegu powietrza.
W wielu piekarnikach Amica funkcja termoobiegu wykorzystuje jednocześnie grzałkę termoobiegu i wentylator. Dlatego nierównomierne pieczenie może wynikać zarówno z problemu z napędem, jak i z uszkodzenia grzałki, przełącznika funkcji, modułu sterującego lub nieprawidłowego ustawienia programu.
Objawy uszkodzenia silnika wentylatora
Na problem z napędem mogą wskazywać:
- wentylator nie obraca się po wybraniu programu wykorzystującego termoobieg;
- silnik tylko buczy, lecz nie rozpędza wentylatora;
- z tylnej części piekarnika dochodzi zgrzytanie, terkotanie lub tarcie;
- wentylator zatrzymuje się po rozgrzaniu urządzenia;
- funkcja termoobiegu działa przerywanie;
- łopatki wentylatora obracają się z wyczuwalnym oporem lub mają nadmierny luz;
- potrawy pieką się nierównomiernie, mimo że pozostałe funkcje działają prawidłowo.
Pojedynczy objaw nie potwierdza jeszcze uszkodzenia silnika. Dla przykładu brak ruchu powietrza może być skutkiem odłączonego konektora, niesprawnego przełącznika funkcji albo problemu z programatorem. Z kolei hałas może powodować ocierający wentylator, jego zabrudzenie lub przekrzywione mocowanie, a nie samo uzwojenie napędu.
Diagnostyka: objaw, sprawdzenie i wniosek
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Wentylator nie rusza | Napęd, konektor, przewód, przełącznik funkcji, moduł, programator | Czy wybrano właściwą funkcję, czy wentylator obraca się ręcznie po odłączeniu zasilania, czy połączenia są osadzone | Swobodny wentylator i brak ciągłości uzwojenia wskazują na napęd; sam brak obrotów nie rozstrzyga, czy silnik otrzymuje zasilanie |
| Silnik buczy | Zatarte łożyskowanie lub panewki, zablokowany wentylator, uszkodzone uzwojenie | Stan mechaniczny osi i łopatek, ślady ocierania, ciągłość uzwojenia | Opór mechaniczny lub luz osi kwalifikują napęd do wymiany; buczenie może też wynikać z blokady wentylatora |
| Wentylator ociera | Krzywa osłona, przesunięty wspornik, zużyte łożyskowanie, odkształcone łopatki | Obrót ręczny po ostygnięciu i odłączeniu urządzenia, ślady kontaktu na osłonie i łopatkach | Jeżeli po korekcie mocowania hałas wraca po nagrzaniu, problemem może być zużyty napęd lub element zmieniający położenie pod wpływem temperatury |
| Wentylator działa, ale piekarnik nie grzeje w termoobiegu | Grzałka termoobiegu, przewody, przełącznik funkcji, moduł | Czy działają inne programy grzania, oględziny grzałki i pomiar odłączonego elementu zgodnie z dokumentacją modelu | Sprawny wentylator nie potwierdza sprawności grzałki ani obwodu jej zasilania |
| Piekarnik piecze nierówno | Napęd, grzałka termoobiegu, drzwi, uszczelka, złe ustawienie blachy, niewłaściwy program | Porównanie pracy termoobiegu z pieczeniem góra–dół, kontrola grzałki i cyrkulacji powietrza | Nierówne pieczenie jest wskazówką do diagnostyki całego układu, a nie automatycznym wskazaniem silnika |
Kontrola mechaniczna
Przed oględzinami ustaw pokrętła w pozycji wyłączenia, odłącz piekarnik od zasilania i poczekaj do całkowitego ostygnięcia. Po uzyskaniu dostępu do wentylatora sprawdź, czy łopatki nie są oblepione tłuszczem, nie ocierają o osłonę i nie mają pęknięć. Obrót powinien być płynny, bez zacięć oraz wyraźnego luzu osiowego i promieniowego.
Nie obracaj wentylatora na siłę i nie wyginaj łopatek. Jeżeli problemem jest tylko luźna lub przekrzywiona osłona, wymiana silnika może nie być potrzebna. Gdy oś ma luz, obrót jest ciężki albo hałas pochodzi z wnętrza silnika, naprawa napędu zwykle nie jest trwała i praktyczniejsza jest wymiana kompletnego elementu.
Pomiar elektryczny
Pomiar rezystancji wykonuje się na odłączonym od instalacji urządzeniu, po wypięciu przewodów z napędu. Miernik ustaw na pomiar rezystancji lub ciągłości i zbadaj zaciski silnika zgodnie ze schematem konkretnego modelu. Pomiar ma wykazać przerwę w uzwojeniu albo zwarcie o nietypowym charakterze.
Brak ciągłości między właściwymi zaciskami oznacza przerwę w obwodzie i jest podstawą do podejrzenia uszkodzenia napędu. Wynik niezerowy lub ciągłość nie potwierdzają jednak pełnej sprawności — silnik może mieć zużyte łożyskowanie, uszkodzenie izolacji, problem z pracą po rozgrzaniu albo nieprawidłowe zasilanie. Nie należy przenosić jednej wartości rezystancji na wszystkie silniki Amica, ponieważ napędy różnią się wykonaniem, mocą, napięciem i sposobem pracy.
Pomiar napięcia na zaciskach podczas pracy programu jest diagnostyką pod napięciem i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, uprawnieniami oraz przyrządem przeznaczonym do takich pomiarów. Jeżeli silnik nie otrzymuje zasilania, przyczyny należy szukać w przewodach, przełączniku funkcji, programatorze, module lub zabezpieczeniach — nie w samym napędzie.
Gdzie znajduje się napęd termoobiegu?
W typowych piekarnikach Amica silnik znajduje się za tylną ścianą urządzenia i jest połączony z wentylatorem umieszczonym od strony komory. W zależności od konstrukcji dostęp uzyskuje się od tyłu po wysunięciu piekarnika z zabudowy albo przez demontaż wewnętrznej osłony wentylatora. Nie wszystkie modele mają identyczne mocowania i kolejność demontażu.
Przed rozpoczęciem pracy:
- wyłącz funkcję piekarnika i odłącz zasilanie na odpowiednim obwodzie;
- poczekaj, aż komora, tylna ściana i elementy izolacyjne całkowicie ostygną;
- zabezpiecz piekarnik przed wysunięciem lub poproś drugą osobę o pomoc;
- wykonaj zdjęcie ułożenia przewodów i oznacz połączenia przed ich odłączeniem;
- nie ciągnij za przewody — wypinaj konektory za ich korpus;
- odkręcaj osłony i mocowania zgodnie z konstrukcją danego modelu.
Opisane czynności serwisowe wymagają doświadczenia w pracy przy urządzeniach elektrycznych i właściwych narzędzi. W piekarnikach zabudowanych dostęp do zacisków może wymagać całkowitego wysunięcia urządzenia z mebla. Nie wykonuj pomiarów pod napięciem ani nie uruchamiaj piekarnika ze zdjętymi osłonami, jeżeli nie masz odpowiednich kwalifikacji.
Wymiana napędu termoobiegu
Po uzyskaniu dostępu należy odłączyć przewody, odkręcić lub zwolnić mocowanie silnika i wyjąć go zgodnie z konstrukcją piekarnika. W niektórych modelach przed wyjęciem napędu trzeba od strony komory zdjąć osłonę oraz odłączyć wentylator z osi. Sposób mocowania wentylatora może obejmować nakrętkę, element zaciskowy albo inne rozwiązanie — nie należy zakładać, że każdy wariant demontuje się w tym samym kierunku.
Przy montażu nowego napędu:
- przenieś przewody na te same zaciski, korzystając ze zdjęcia i schematu urządzenia;
- sprawdź, czy silnik jest ustawiony w prawidłowej pozycji i nie napręża przewodów;
- zamontuj wentylator na właściwej głębokości osi;
- upewnij się, że łopatki nie dotykają tylnej osłony ani grzałki;
- nie stosuj prowizorycznych podkładek, mostków ani przypadkowych konektorów;
- przed zamknięciem obudowy wykonaj ręczny obrót wentylatora i sprawdź, czy nic nie ociera;
- zamontuj wszystkie osłony i dopiero wtedy wykonaj próbę działania.
Po naprawie sprawdź najpierw samą funkcję wykorzystującą termoobieg, a następnie — po rozgrzaniu urządzenia — posłuchaj, czy nie pojawia się tarcie lub zatrzymywanie napędu. Jeżeli wentylator działa, lecz piekarnik nadal nie nagrzewa się w tym programie, wróć do diagnostyki grzałki termoobiegu i obwodu sterowania.
Jak dobrać napęd do piekarnika Amica?

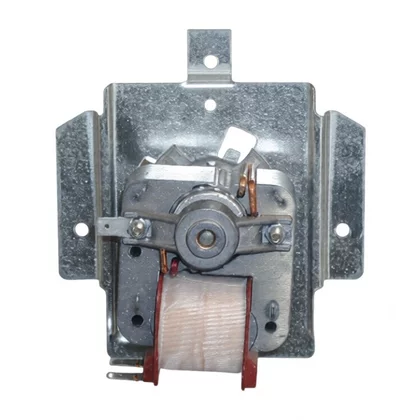

Nie dobieraj silnika wyłącznie po zdjęciu, nazwie „napęd termoobiegu” ani podobnym złączu. W ofercie występują między innymi silniki o różnych napięciach, mocach, wymiarach, sposobach mocowania, długościach osi, kierunku ustawienia oraz typach przyłącza. W kategorii mogą występować również napędy wczepiane, zestawy silnika z uchwytem albo podzespoły dmuchawy, których nie można zamieniać bez potwierdzenia zgodności.
Do identyfikacji przygotuj z tabliczki znamionowej Amica:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- w razie potrzeby typ lub dodatkowe oznaczenie urządzenia.
Tabliczka znamionowa może znajdować się na ramie po otwarciu drzwi, z boku obudowy albo z tyłu urządzenia — dokładne miejsce zależy od rodziny piekarnika lub kuchni. Jeżeli napęd został już wyjęty, sfotografuj także jego oznaczenie, złącze, mocowanie, oś oraz wentylator.
Najbezpieczniejszy następny krok: odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny, a następnie porównaj je z opisem konkretnej części. Samo podobieństwo wyglądu nie potwierdza kompatybilności. Przed zamówieniem sprawdź również, czy kupujesz sam silnik, silnik z uchwytem, czy kompletny zespół napędu.
Czego nie mylić z napędem termoobiegu?
Piekarnik może mieć kilka wentylatorów. Wentylator termoobiegu znajduje się przy tylnej ścianie komory i odpowiada za obieg powietrza podczas odpowiednich programów. Wentylator chłodzący odprowadza ciepło z obudowy i elektroniki; jego praca po pieczeniu lub podczas nagrzewania nie oznacza, że działa wentylator termoobiegu. Występują również napędy rożna i dmuchawy o innym przeznaczeniu.
Przed zamówieniem sprawdź, który wentylator nie działa i w jakiej funkcji występuje objaw. Jeżeli chłodzenie obudowy pracuje, ale wentylator przy tylnej osłonie komory stoi, nie należy kupować silnika wentylatora chłodzącego zamiast napędu termoobiegu.
FAQ
Czy brak obrotów wentylatora zawsze oznacza uszkodzony silnik?
Nie. Przyczyną może być odłączony konektor, uszkodzony przewód, przełącznik funkcji, programator, moduł sterujący albo wybranie programu, który nie uruchamia tego wentylatora. Dopiero po kontroli mechanicznej i pomiarze odłączonego napędu można zawęzić diagnozę.
Czy silnik termoobiegu można sprawdzić bez wyjmowania piekarnika?
Podstawowe oględziny wentylatora można wykonać od strony komory, ale pełny dostęp do silnika i jego zacisków zwykle wymaga wysunięcia urządzenia lub demontażu osłon. Zakres prac zależy od konkretnej konstrukcji Amica.
Dlaczego wentylator działa na zimno, a zatrzymuje się po rozgrzaniu?
Możliwe jest zużycie łożyskowania lub panewek, zwiększanie oporu po nagrzaniu, ocieranie łopatek albo usterka połączenia elektrycznego ujawniająca się w temperaturze. Jeżeli po ostygnięciu napęd ponownie rusza, nie traktuj tego jako potwierdzenia sprawności — problem może powrócić podczas pieczenia.
Czy można zastosować silnik 230 V zamiast silnika 400 V?
Nie należy zamieniać ich wyłącznie na podstawie wymiarów lub mocy. Napięcie, sposób zasilania, mocowanie, parametry pracy i zgodność ze schematem urządzenia muszą odpowiadać danemu wariantowi piekarnika. Potwierdzenie wymaga pełnych danych z tabliczki i katalogu części.
Czy silnik termoobiegu wymienia się razem z wentylatorem?
Zależy to od oferty i konstrukcji urządzenia. Czasem dostępny jest sam silnik, a czasem kompletny zespół z uchwytem lub wentylatorem. Przed zakupem porównaj sposób mocowania wentylatora na osi oraz oznaczenie starego podzespołu.
Co zrobić, gdy wentylator działa, ale termoobieg nie grzeje?
Najpierw sprawdź, czy wybrany program powinien uruchamiać grzałkę termoobiegu. Następnie diagnostyki wymagają grzałka, jej przewody, przełącznik funkcji oraz moduł sterujący. Sprawny silnik zapewnia cyrkulację, ale nie zastępuje elementu grzejnego.
