Przełączniki, przyciski i suwaki okapów Gorenje
Przełączniki, przyciski i suwaki do okapów Gorenje służą do sterowania wentylatorem, wybierania biegu oraz włączania oświetlenia. Brak reakcji, zacinanie się mechanizmu lub niedziałająca pojedyncza funkcja nie zawsze oznaczają awarię włącznika — warto sprawdzić także przewody i podzespół wykonawczy. Część dobieraj według modelu oraz pełnego Art. No. z tabliczki znamionowej.
Co obejmuje ta kategoria?

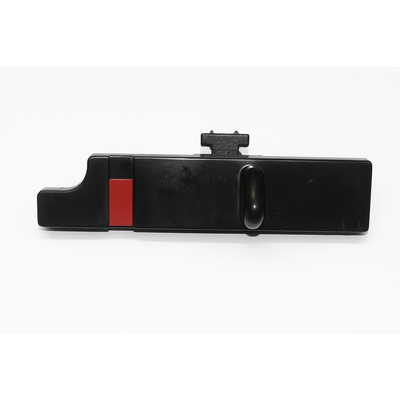

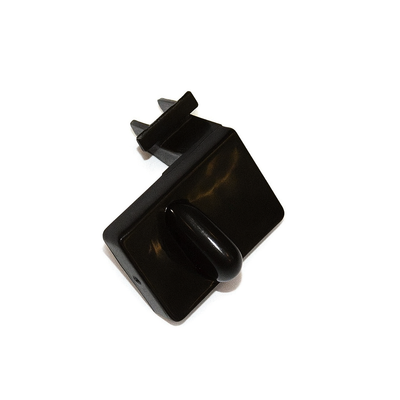

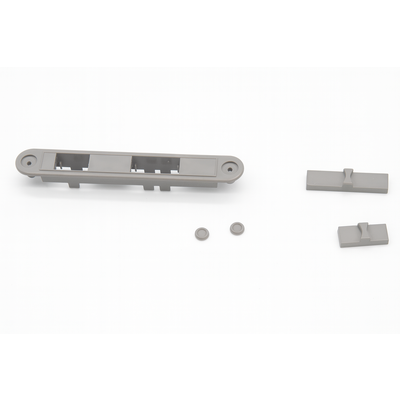

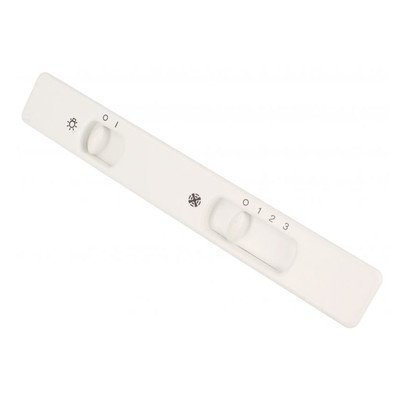

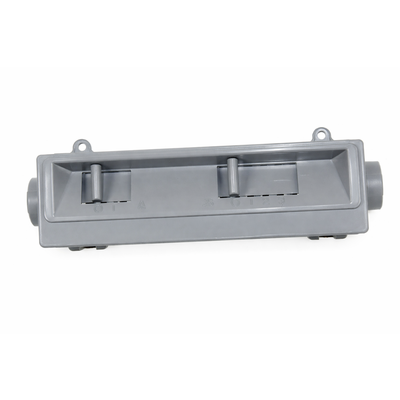

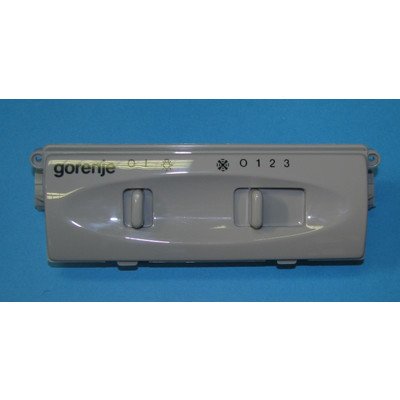

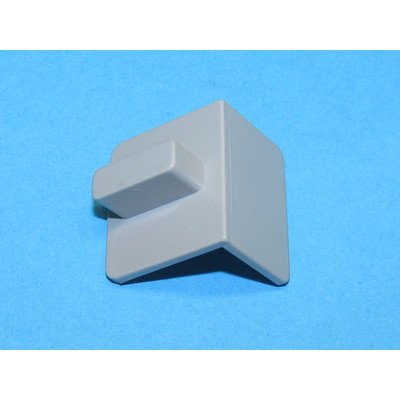

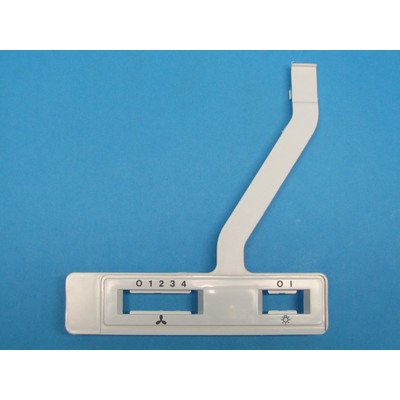

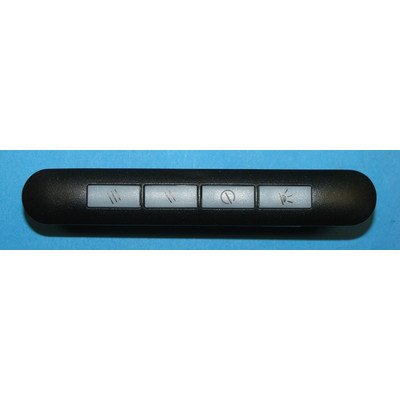

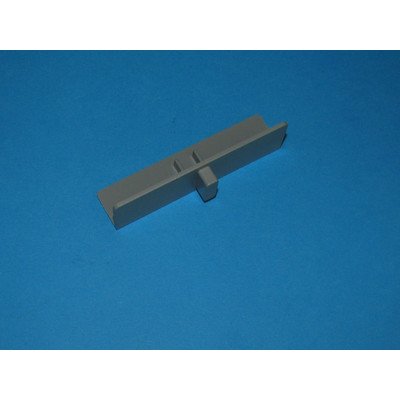

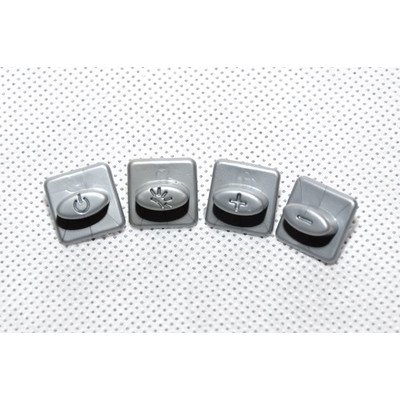

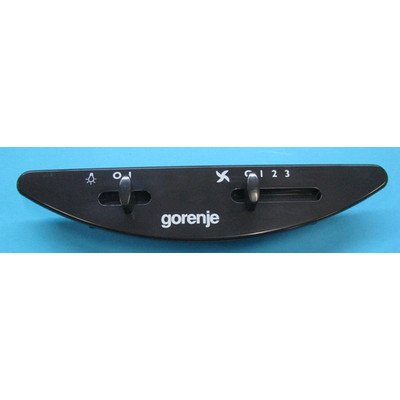

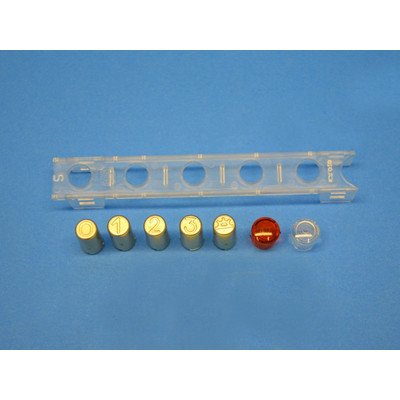

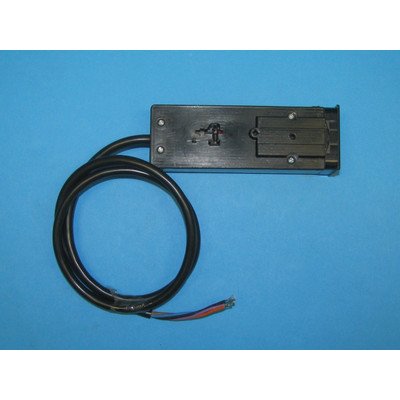

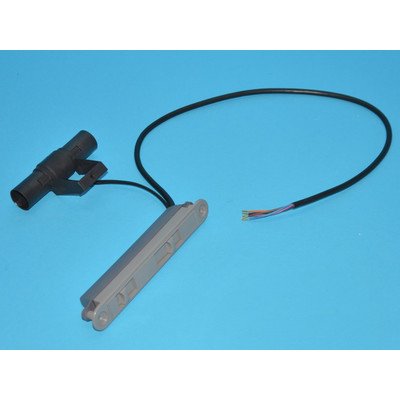

W okapach Gorenje można spotkać oddzielne włączniki światła i silnika, zespoły przycisków, przełączniki suwakowe, klawisze, nakładki oraz elementy prowadzące suwak. Nie każda część widoczna od strony użytkownika zawiera styki elektryczne. Pęknięty przycisk albo suwak może jedynie nie przekazywać ruchu na sprawny przełącznik umieszczony za panelem.

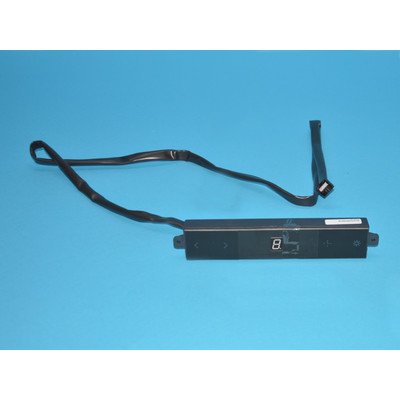

Znaczenie ma również konstrukcja sterowania. W prostym układzie mechanicznym przełącznik bezpośrednio zestawia odpowiednie obwody. W innych okapach przyciski przekazują sygnał do modułu elektronicznego. Okapy teleskopowe mogą mieć dodatkowy wyłącznik krańcowy reagujący na wysunięcie i wsunięcie frontu. Z tego powodu podobny objaw może wymagać sprawdzenia różnych elementów.
Objawy usterki i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Przycisk wpada do środka, jest luźny albo nie wraca | Pęknięta nakładka, uchwyt, prowadnica lub mechanizm zespołu przycisków | Obejrzyj element od strony panelu i sprawdź, czy ruch dochodzi do właściwego włącznika |
| Nie działa tylko światło | Włącznik światła, źródło światła, oprawka, zasilacz LED, przewód lub elektronika | Jeśli wentylator działa, zacznij od źródła światła, oprawki i połączeń obwodu oświetlenia |
| Nie działa jeden bieg wentylatora | Zużyty styk przełącznika, wypięty przewód, uszkodzenie uzwojenia lub sterowania silnika | Porównaj działanie pozostałych biegów i sprawdź ciągłość odpowiedniego toru przełącznika według schematu urządzenia |
| Nie działa żaden bieg, lecz oświetlenie działa | Włącznik silnika, przełącznik prędkości, krańcówka, przewody, kondensator silnika albo sam silnik | Sprawdź mechanizm sterowania i połączenia; buczenie silnika wskazuje inną drogę diagnostyczną niż całkowity brak reakcji |
| Nie działa ani światło, ani wentylator | Brak zasilania, przewód, złącze, zabezpieczenie, krańcówka lub moduł sterujący | Najpierw potwierdź, czy urządzenie jest prawidłowo zasilane i czy nie ma śladów przegrzania złączy |
| Funkcja działa tylko po dociśnięciu albo poruszeniu suwakiem | Zużyte lub zabrudzone styki, pęknięte mocowanie, luźne złącze | Nie uznawaj tego automatycznie za usterkę samego suwaka — obejrzyj jego mocowanie i przełącznik znajdujący się za nim |
| Okap teleskopowy nie uruchamia się po wysunięciu | Wyłącznik krańcowy, jego uruchamiający element albo połączenie elektryczne | Sprawdź w instrukcji modelu, czy wysuwanie frontu powinno uruchamiać wcześniej wybraną funkcję |
Jeżeli przycisk działa mechanicznie poprawnie, lecz urządzenie nie wykonuje polecenia, przyczyną może być przerwa w wiązce albo awaria modułu sterującego okapu Gorenje. Gdy przełącznik zmienia biegi prawidłowo, ale silnik buczy, rusza z trudem lub zatrzymuje się pod obciążeniem, należy rozszerzyć diagnostykę na silnik, turbinę i wentylator oraz jego kondensator.
Jak sprawdzić przełącznik miernikiem?
Test ciągłości wykonuje się wyłącznie na części odłączonej od instalacji okapu. Odłącz urządzenie od zasilania, upewnij się, że nie może zostać przypadkowo włączone, sfotografuj przewody i zdejmij konektory z badanego przełącznika. Pomiar elementu pozostawionego w obwodzie może dać mylący wynik przez połączenia prowadzące przez silnik, lampę lub moduł.
- Ustaw multimetr na test ciągłości albo najniższy odpowiedni zakres pomiaru rezystancji.
- Ustal zacisk wspólny i wyjścia poszczególnych funkcji na podstawie oznaczeń części, schematu lub porównania ze sprawnym torem. Nie zakładaj przypisania pinów wyłącznie na podstawie ich położenia.
- Sprawdź każdą pozycję przełącznika osobno. Zamknięty styk powinien wykazywać ciągłość i małą, stabilną rezystancję, a otwarty — brak ciągłości.
- Podczas pomiaru delikatnie poruszaj suwakiem lub klawiszem. Wynik zanikający przy niewielkim ruchu wskazuje na niestabilny styk albo uszkodzenie mechaniczne.
- Porównaj wynik z funkcją przełącznika. W przełączniku wielopozycyjnym różne pozycje mogą łączyć inne pary zacisków, a czasem więcej niż jeden tor jednocześnie.
Brak ciągłości w pozycji, w której według schematu styk powinien być zamknięty, potwierdza przerwę w danym torze. Prawidłowa ciągłość nie potwierdza jednak pełnej sprawności pod obciążeniem: wypalony styk może przewodzić prąd pomiarowy multimetru, ale powodować spadek napięcia podczas pracy silnika lub oświetlenia.
Pomiary napięcia na pracującym okapie są wykonywane przy napięciu sieciowym. Taką diagnostykę powinien prowadzić wykwalifikowany serwisant, wyposażony w odpowiednie przyrządy i zabezpieczenia. Nie jest ona przeznaczona dla osoby bez przygotowania. Nie wolno trwale mostkować styków, krańcówek ani zabezpieczeń w celu przywrócenia pracy urządzenia.
Oględziny przełącznika i połączeń
Po odłączeniu zasilania sprawdź, czy na obudowie włącznika i konektorach nie ma:
- stopionego lub odbarwionego tworzywa;
- nadpalonych końcówek przewodów;
- zielonego albo białego nalotu świadczącego o korozji;
- tłustego osadu utrudniającego ruch mechanizmu;
- pękniętych zaczepów, prowadnic i osi suwaka;
- luźnych konektorów, które nie trzymają się pewnie na zaciskach.
Przegrzany konektor wymaga oceny razem z przewodem. Założenie nowego przełącznika na luźną lub nadpaloną końcówkę może szybko doprowadzić do ponownego wzrostu temperatury. Preparatu czyszczącego nie należy wlewać przez szczeliny panelu — ciecz może spłynąć na styki, płytkę albo oświetlenie.
Jak uzyskać dostęp do panelu sterowania?
Droga demontażu zależy od budowy okapu. W wielu modelach dostęp zaczyna się od zdjęcia metalowych filtrów przeciwtłuszczowych. W okapie teleskopowym może być potrzebne wysunięcie frontu oraz zdjęcie dolnej osłony lub listwy sterowania. W modelu kominowym zespół przełączników może znajdować się za przednim panelem, a w wersji elektronicznej przyciski mogą stanowić część kompletnej płytki.
Przed rozłączeniem przewodów wykonaj wyraźne zdjęcie wszystkich złączy. Oznacz przewody tak, aby nie pomylić wyjść poszczególnych biegów silnika. Nie ciągnij za przewód — konektor zdejmuj za metalową lub izolowaną końcówkę. Zatrzaski panelu odginaj stopniowo, ponieważ tworzywo pracujące w ciepłym i tłustym środowisku może być kruche.
Wymiana przycisku, suwaka lub przełącznika
Najpierw ustal, który element faktycznie jest uszkodzony. Jeżeli pękła tylko zewnętrzna nakładka, wymiana elektrycznego zespołu przełączników może być zbędna. Gdy styki nie przechodzą testu ciągłości, obudowa jest nadpalona albo mechanizm wewnętrzny nie utrzymuje pozycji, wymienia się właściwy włącznik lub kompletny zespół.
Typowa kolejność prac wygląda następująco:
- Odłącz okap od zasilania i zabezpiecz płytę grzejną pod urządzeniem.
- Zdejmij filtry oraz osłonę zapewniającą dostęp do panelu zgodnie z konstrukcją modelu.
- Zrób zdjęcia połączeń i oznacz przewody.
- Odłącz konektory, zwolnij zatrzaski lub mocowania i wyjmij część bez wyginania panelu.
- Porównaj nowy element ze starym, uwzględniając pozycje robocze, zaciski, mocowanie oraz współpracę z przyciskiem lub suwakiem.
- Podłącz przewody w pierwotnym układzie, zamontuj osłony i filtry.
- Po złożeniu sprawdź kolejno światło, wszystkie biegi oraz — w okapie teleskopowym — reakcję na ruch frontu.
Jeżeli po wymianie włącznika nadal nie działa wyłącznie oświetlenie, sprawdzenia wymaga także źródło światła, oprawka lub zasilacz LED. Brak reakcji całego panelu może natomiast wskazywać na zasilanie sterowania, wiązkę albo elektronikę, a nie na wszystkie przyciski jednocześnie.
Jak dobrać właściwą część do okapu Gorenje?
Podobny wygląd frontu nie potwierdza zgodności. Przełączniki mogą różnić się układem styków, liczbą pozycji, obciążalnością, długością suwaka, rozmieszczeniem zaczepów i sposobem współpracy z panelem. Identyczne złącze również nie oznacza identycznego przypisania zacisków.
Do doboru przygotuj:
- pełny model okapu;
- sześciocyfrowy numer Art. No. lub kod PS z tabliczki znamionowej;
- końcówkę wersji występującą po numerze artykułu, jeśli została podana;
- numer nadrukowany na starej części;
- zdjęcie całej tabliczki znamionowej oraz obu stron wymontowanego elementu;
- informację, czy potrzebny jest sam przycisk lub suwak, elektryczny włącznik czy kompletny panel.
Tabliczka okapu często jest dostępna po wyjęciu filtrów przeciwtłuszczowych. Numer modelu bez Art. No. może nie rozróżniać wariantu technicznego. Przed zakupem porównaj zgodność katalogową dla pełnego oznaczenia urządzenia, a nie tylko kolor, liczbę przycisków lub kształt części.
Jak ograniczyć ryzyko kolejnego uszkodzenia?
Regularnie usuwaj tłuszcz z filtrów i powierzchni panelu zgodnie z instrukcją okapu. Nagromadzony osad utrudnia ruch suwaków i przycisków, a wilgoć oraz zabrudzenia mogą pogarszać stan połączeń. Panel czyść miękką, lekko zwilżoną ściereczką po odłączeniu zasilania. Nie naciskaj klawiszy narzędziami i nie używaj nadmiernej siły, gdy mechanizm się zacina — najpierw znajdź przyczynę oporu.
FAQ — przełączniki okapów Gorenje
Dlaczego przycisk działa, ale okap nie reaguje?
Ruch widocznego przycisku nie przesądza o zamknięciu styku. Uszkodzona może być nakładka, przełącznik za panelem, przewód albo moduł. Rozstrzygające są oględziny mechanizmu i test ciągłości odłączonego włącznika.
Czy niedziałający jeden bieg oznacza uszkodzony przełącznik?
Nie zawsze. Przerwany styk przełącznika jest jedną z możliwości, ale podobny objaw może wywołać wypięty przewód, uszkodzenie toru na płytce lub problem z odpowiednim odczepem silnika. Wynik testu przełącznika trzeba zestawić ze schematem konkretnego okapu.
Czy można dobrać suwak na podstawie zdjęcia?
Zdjęcie pomaga rozpoznać wykonanie, lecz nie potwierdza wymiarów, zaczepów ani współpracy z właściwym włącznikiem. Podstawą jest pełny model oraz Art. No. lub kod PS z tabliczki znamionowej.
Czy każdy przycisk jest częścią modułu elektronicznego?
Nie. W zależności od modelu może to być osobna plastikowa nakładka, mechaniczny włącznik, kompletny zespół klawiszy albo element panelu elektronicznego. Przed zamówieniem należy ustalić, która warstwa mechanizmu jest uszkodzona.
Dlaczego okap teleskopowy nie włącza się po wysunięciu?
W niektórych konstrukcjach za automatyczną reakcję odpowiada wyłącznik krańcowy. Trzeba również sprawdzić ustawienie głównych przełączników, element naciskający krańcówkę i połączenia. Funkcję wysuwanego frontu należy potwierdzić w instrukcji właściwego modelu.
Czy prawidłowy test ciągłości oznacza, że przełącznik jest sprawny?
Potwierdza jedynie, że badany tor przewodzi niewielki prąd pomiarowy w danym położeniu. Nie wykrywa każdej usterki występującej pod obciążeniem, dlatego niestabilne działanie, przegrzanie lub nadpalenie nadal wymagają uwagi.
