Silniki okapów Mastercook
Silnik do okapu Mastercook napędza turbinę odpowiedzialną za przepływ powietrza. Gdy okap buczy, nie startuje, pracuje nierówno albo stracił ciąg, przyczyną może być silnik, kondensator, wirnik, przełącznik lub drożność układu. Przed zakupem porównaj oznaczenia urządzenia, silnika, mocowania, złącza i turbiny.
Jaką funkcję pełni silnik w okapie Mastercook?
Silnik okapu napędza turbinę, a ta wytwarza przepływ powietrza przez filtr tłuszczowy, filtr węglowy lub kanał wentylacyjny. W zależności od konstrukcji jeden silnik może współpracować z kilkoma biegami przełączanymi mechanicznie albo z modułem elektronicznym. Dlatego część o podobnym wyglądzie nie musi być zgodna z konkretnym okapem.
W niektórych urządzeniach silnik jest sprzedawany razem z obudową wentylatora i turbiną, w innych można wymienić sam napęd. Przed demontażem ustal, czy problem dotyczy całego zespołu, czy tylko elementu współpracującego.
Objawy uszkodzenia silnika okapu
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap nie reaguje lub silnik nie startuje | Brak zasilania, uszkodzony przełącznik, moduł, przewód, zabezpieczenie termiczne albo silnik | Czy działa oświetlenie, czy przewody i złącza są osadzone, czy wirnik nie jest zablokowany | Jeśli nie działa również panel lub światło, nie należy od razu kupować silnika. Usterka może być w zasilaniu lub sterowaniu |
| Silnik buczy, ale turbina się nie obraca | Kondensator silnika, zablokowany wirnik, zużyte łożyska albo uszkodzone uzwojenie | Obrót wirnika po odłączeniu urządzenia oraz kondensator zgodnie z jego oznaczeniem | Swobodny obrót nie wyklucza kondensatora ani usterki uzwojenia. Test ręczny nie jest potwierdzeniem sprawności |
| Wentylator obraca się wolno | Kondensator o zmniejszonej pojemności, zabrudzona turbina, opory w kanale, ocieranie wirnika lub słabnący silnik | Stan filtrów, turbiny, kanału i mocowania; porównanie pracy na poszczególnych biegach | Jeżeli po oczyszczeniu przepływ nadal jest słaby, trzeba sprawdzić układ napędowy i zasilanie silnika |
| Głośny szum, terkot, pisk lub tarcie | Łożyska, ciało obce, poluzowana osłona, niewyważona lub uszkodzona turbina | Czy wirnik ma luz, ociera o obudowę albo jest oblepiony tłuszczem | Hałas zmieniający się przy ręcznym obrocie wskazuje na część mechaniczną, ale nie rozstrzyga, czy wymienić sam wirnik, czy cały zespół |
| Drgania całego okapu | Niewyważona turbina, zabrudzenie, pęknięcie elementu wirnika lub nieprawidłowe mocowanie silnika | Osadzenie turbiny, gumowe tuleje, śruby i stan obudowy | Sama wymiana silnika może nie usunąć drgań, jeśli przyczyną jest turbina lub mocowanie |
| Zapach spalenizny, dym albo zadziałanie zabezpieczenia | Przegrzanie, zwarcie uzwojeń, uszkodzony przewód lub element sterujący | Tylko oględziny po odłączeniu zasilania; pomiary izolacji i obwodu powinien wykonać wykwalifikowany serwisant | Nie uruchamiaj ponownie okapu. Taki objaw wymaga ustalenia przyczyny przed wymianą części |
| Działa tylko wybrany bieg | Przełącznik, moduł, przewód danego biegu, kondensator albo uzwojenie pomocnicze | Porównanie działania wszystkich biegów i kontrola przełącznika według schematu | Nieobecność jednego biegu nie jest jednoznacznym dowodem uszkodzenia silnika |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Jeżeli turbina się obraca, zacznij od przyczyn niezwiązanych bezpośrednio z napędem:
- wyczyść metalowy filtr tłuszczowy lub wymień filtr włókninowy;
- w trybie pochłaniacza sprawdź zużycie i drożność filtra węglowego;
- usuń tłuszcz i osad z turbiny, nie wyginając jej łopatek;
- sprawdź, czy kanał wentylacyjny, klapa zwrotna i kratka wylotowa nie ograniczają przepływu;
- upewnij się, że turbina nie obraca się odwrotnie po wcześniejszej ingerencji w przewody.
Dopiero gdy przepływ jest słaby mimo drożnego układu, warto przejść do kontroli silnika i jego zasilania.
Jak sprawdzić silnik okapu Mastercook?
Oględziny i kontrola mechaniczna
Przed rozpoczęciem pracy odłącz okap od instalacji. Po zdjęciu filtrów sprawdź, czy w turbinie nie ma ciała obcego, czy łopatki nie są pęknięte oraz czy obudowa nie ma śladów przegrzania. Po odłączeniu przewodów wirnik powinien obracać się bez wyraźnego zacięcia i nadmiernego luzu.
Obrót z oporem może wskazywać na łożyska, ocieranie lub zabrudzenie. Z kolei swobodny obrót nie potwierdza sprawności elektrycznej silnika. Nie próbuj rozpędzać wirnika ręką podczas pracy urządzenia.
Kontrola przewodów, przełącznika i złączy
Jeżeli silnik nie działa, sprawdź ciągłość przewodów, stan kostek oraz ślady nadpalenia przy przełączniku lub module. Pomiar ciągłości wykonuje się przy odłączonym urządzeniu i rozłączonym badanym obwodzie. W przełącznikach wielobiegowych trzeba sprawdzić konkretne styki zgodnie ze schematem danego modelu, ponieważ układ wyprowadzeń nie jest uniwersalny.
Jeśli oświetlenie działa, a wentylator nie, zasilanie części sterującej może być obecne, ale nadal trzeba rozdzielić usterkę przełącznika, modułu, kondensatora i samego silnika. Jeśli nie działa ani światło, ani wentylator, najpierw sprawdź wspólne zasilanie, bezpiecznik i moduł.
Pomiar uzwojeń
Rezystancję uzwojeń można mierzyć wyłącznie po odłączeniu silnika od instalacji okapu, aby wynik nie był zafałszowany przez przełącznik, kondensator lub elektronikę. Punkty pomiarowe zależą od liczby wyprowadzeń i konstrukcji silnika; w silniku wielobiegowym są to zwykle przewód wspólny oraz wyprowadzenia poszczególnych prędkości.
Szukaj przede wszystkim przerwy, zwarcia między wyprowadzeniami lub wyraźnej różnicy względem pozostałych uzwojeń. Nie ma jednej rezystancji właściwej dla wszystkich silników Mastercook. Wynik trzeba porównać ze schematem serwisowym albo danymi konkretnego silnika. Pomiar omomierzem może nie wykryć zwarcia międzyzwojowego ujawniającego się dopiero po nagrzaniu.
Pomiar rezystancji izolacji względem metalowej obudowy wymaga odpowiedniego miernika i kompetencji. Zwykły multimetr nie zastępuje próby napięciowej wykonywanej przy diagnostyce izolacji.
Sprawdzenie kondensatora
W silnikach jednofazowych kondensator może powodować buczenie, trudny rozruch, wolne obroty albo pracę tylko na części biegów. Odczytaj z jego obudowy pojemność, napięcie pracy i typ. Jeśli miernik ma funkcję pomiaru pojemności, test wykonaj po odłączeniu i bezpiecznym rozładowaniu kondensatora, najlepiej po odłączeniu co najmniej jednego przewodu.
Pojemność wyraźnie odbiegająca od wartości oznaczonej kwalifikuje kondensator do wymiany na element o zgodnej pojemności, napięciu pracy, wykonaniu i sposobie podłączenia. Sam pomiar pojemności nie sprawdza wszystkich zachowań pod obciążeniem, dlatego nie wyklucza całkowicie usterki silnika ani instalacji.
Nie wykonuj próbnego zasilania silnika napięciem sieciowym poza urządzeniem, jeśli nie masz kwalifikacji, odpowiedniej ochrony i pewności co do wyprowadzeń. Błędne podłączenie może spowodować porażenie, zwarcie albo uszkodzenie silnika.
Dostęp do silnika i wymiana
Silnik znajduje się zwykle w centralnej części korpusu, za filtrem tłuszczowym i osłoną turbiny. W zależności od typu okapu dostęp uzyskuje się od spodu, po zdjęciu panelu, albo od wewnątrz po wyjęciu filtrów i osłony. Okapy teleskopowe, podszafkowe, kominowe i wyspowe mogą mieć różne mocowania oraz inną kolejność demontażu.
Przy typowej wymianie:
- odłącz okap od zasilania i zabezpiecz przewód przed przypadkowym podłączeniem;
- zdejmij filtry i elementy obudowy wymagane przez konstrukcję danego modelu;
- wykonaj zdjęcia połączeń przed odłączeniem przewodów;
- oznacz złącza, przewód ochronny i przewody odpowiadające za poszczególne biegi;
- odłącz silnik oraz kondensator, jeśli jest zamontowany oddzielnie;
- odkręć mocowania zespołu i wyjmij go bez wyginania turbiny oraz przewodów;
- porównaj nową część ze starą: położenie mocowań, kierunek obrotów, wałek, turbinę, złącza i osłony;
- zamontuj silnik bez naprężeń, podłącz przewody zgodnie ze schematem lub dokumentacją i załóż wszystkie osłony;
- przed zakończeniem sprawdź, czy wirnik obraca się bez ocierania i czy żaden przewód nie znajduje się w jego pobliżu.
Nie stosuj prowizorycznych mostków, nie pomijaj przewodu ochronnego i nie uruchamiaj urządzenia z odsłoniętymi częściami wirującymi. Po montażu sprawdź kolejno każdy bieg, hałas, drgania oraz działanie oświetlenia. Jeśli silnik został wymieniony z powodu przegrzania, trzeba ustalić również przyczynę przeciążenia, na przykład zabrudzenie filtrów, zablokowany kanał lub wadliwy kondensator.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, badanie izolacji oraz ingerencję w instalację elektryczną powinien wykonywać wykwalifikowany instalator lub serwisant AGD.
Jak dobrać silnik do okapu Mastercook?
Nie kupuj części wyłącznie na podstawie zdjęcia, nazwy handlowej okapu albo identycznego złącza. W obrębie podobnych urządzeń mogą występować różne silniki, turbiny, kierunki obrotów, punkty mocowania i sposoby sterowania.
Przy doborze przygotuj:
- pełny model lub typ okapu z tabliczki znamionowej;
- kod urządzenia i numer fabryczny, jeśli są podane;
- oznaczenie ze starego silnika lub zespołu turbiny;
- zdjęcie tabliczki znamionowej oraz przewodów i złączy;
- napięcie, moc, pojemność kondensatora i pozostałe parametry odczytane z części;
- wymiary, średnicę turbiny, średnicę wałka, kierunek obrotów i sposób mocowania.

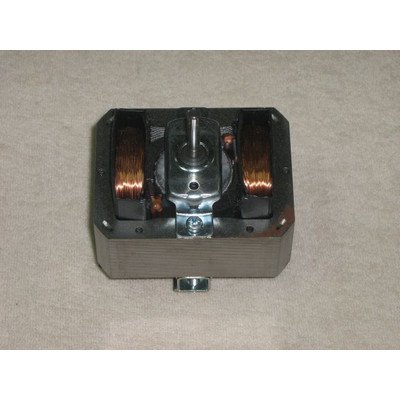

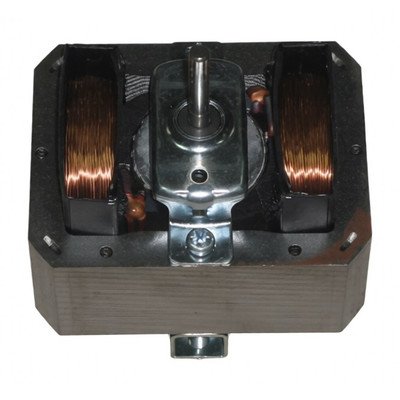

W przypadku silników stosowanych w rodzinach Mastercook i Fagor sama nazwa serii, na przykład 706, 106, Ecoline lub Sprint Line, może nie wystarczyć do potwierdzenia zgodności. Ostateczny wybór powinien wynikać z katalogowego dopasowania do pełnych danych urządzenia oraz zgodności parametrów i konstrukcji.
Najbezpieczniejszy następny krok to odczytanie tabliczki znamionowej po zdjęciu filtra tłuszczowego, sfotografowanie oznaczeń starego silnika i porównanie ich z opisem konkretnej części. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcia tabliczki, silnika, turbiny i złączy do weryfikacji.
Konserwacja silnika i turbiny
Regularnie czyść filtr tłuszczowy zgodnie z instrukcją okapu. Osad z tłuszczu zwiększa opory przepływu i może zabrudzić turbinę, powodować niewyważenie oraz podnosić obciążenie napędu. W trybie recyrkulacji wymieniaj filtr węglowy według zaleceń właściwych dla danego modelu.
Nie pracuj bez filtra tłuszczowego, nie dopuszczaj do ocierania turbiny o obudowę i reaguj na nowe dźwięki, drgania lub zapach przegrzania. Wczesne usunięcie zabrudzenia albo wymiana kondensatora może zapobiec uszkodzeniu droższego zespołu silnika.
FAQ
Czy buczenie okapu oznacza uszkodzony silnik?
Nie. Buczenie przy nieruchomej turbinie może powodować kondensator, blokada mechaniczna, łożysko albo uzwojenie. Najpierw odłącz urządzenie, sprawdź swobodę obrotu i oznaczenia kondensatora, a następnie wykonaj pomiary zgodne ze schematem konkretnego modelu.
Dlaczego silnik okapu działa, ale ssanie jest słabe?
Przyczyną mogą być zabrudzone filtry, zużyty filtr węglowy, niedrożny kanał, zamknięta klapa, zabrudzona lub uszkodzona turbina albo problem z kondensatorem. Sama praca silnika nie oznacza, że cały układ wentylacyjny osiąga prawidłową wydajność.
Czy można wymienić sam silnik bez turbiny?
Zależy to od konstrukcji zespołu. Jeżeli turbina ma osobne mocowanie i nie jest uszkodzona, możliwa może być wymiana napędu. Gdy uszkodzone są obudowa, wałek, łopatki lub punkty mocowania, właściwy będzie kompletny zespół.
Jakie dane podać przy doborze silnika Mastercook?
Podaj pełny model lub typ, kod urządzenia i numer fabryczny z tabliczki, a także oznaczenia starego silnika. Pomocne są zdjęcia tabliczki, turbiny, mocowań, złączy i kondensatora. Skrócony model albo samo zdjęcie części nie zawsze identyfikuje wariant.
Czy pomiar rezystancji wystarczy do oceny silnika?
Nie. Pomiar może wykazać przerwę lub wyraźną nierównowagę uzwojeń, ale nie potwierdza pełnej sprawności pod obciążeniem i po nagrzaniu. W razie zapachu spalenizny, wybijania zabezpieczeń lub podejrzenia problemu z izolacją potrzebna jest szersza diagnostyka.
Co zrobić, gdy po wymianie silnika okap nadal nie działa?
Sprawdź zgodność kierunku obrotów, połączeń, kondensatora, przełącznika lub modułu oraz drożność turbiny. Jeżeli nowy silnik nie otrzymuje prawidłowego sterowania, jego ponowna wymiana nie rozwiąże problemu.
