Silniki, sterowniki i moduły do okapów Whirlpool
Silniki, sterowniki i moduły do okapów Whirlpool dobiera się na podstawie objawu, wykonania części oraz pełnego numeru serwisowego urządzenia. Zanim zamówisz podzespół, sprawdź zasilanie, przewody, kondensator, sposób sterowania i stan wentylatora. Takie rozróżnienie pomaga uniknąć wymiany sprawnego silnika lub niezgodnego modułu.
Co obejmuje ta kategoria
W tej kategorii znajdują się elektryczne podzespoły odpowiadające za napęd wentylatora, zmianę biegów, zasilanie i obsługę funkcji okapu Whirlpool. Mogą to być między innymi:

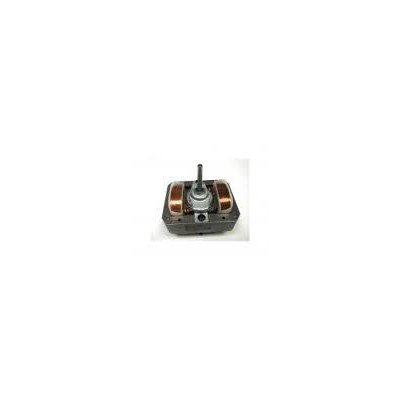

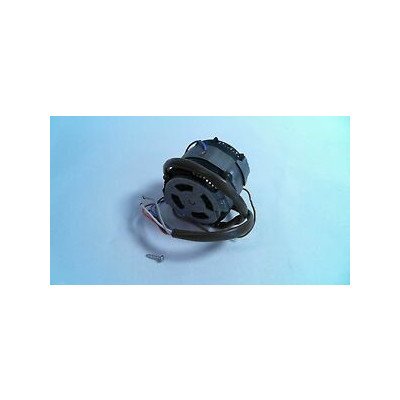

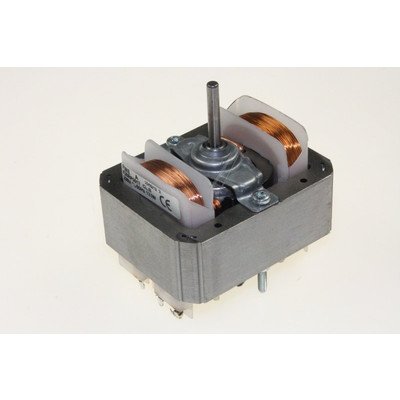

- silniki wentylatorów i kompletne zespoły napędowe;

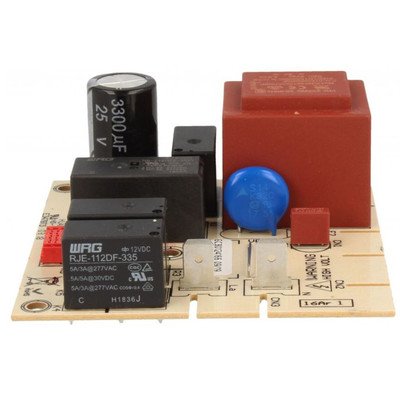

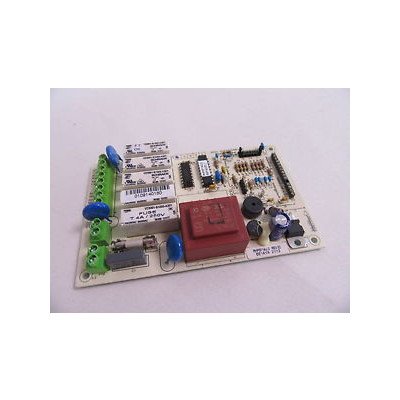

- moduły sterujące oraz moduły zasilania;

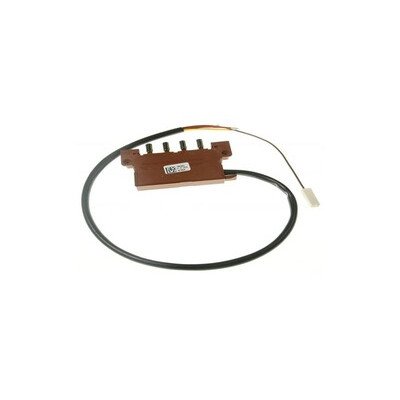

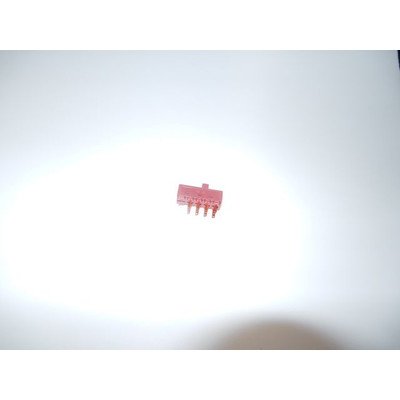

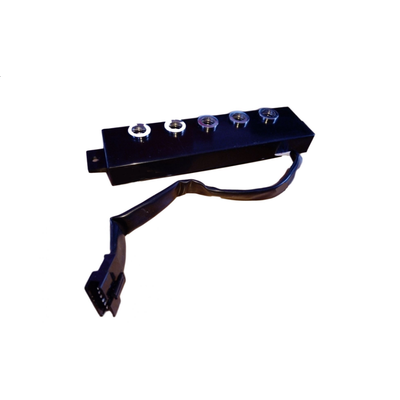

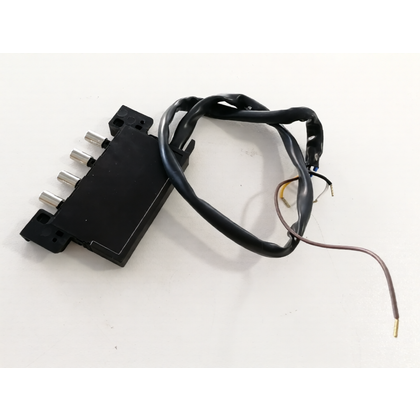

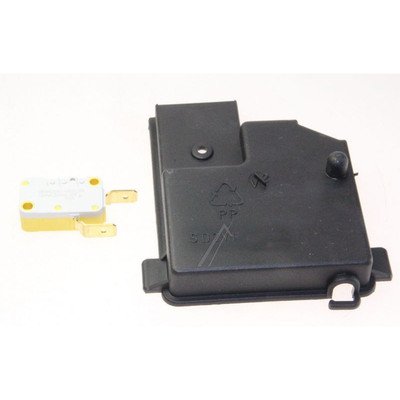

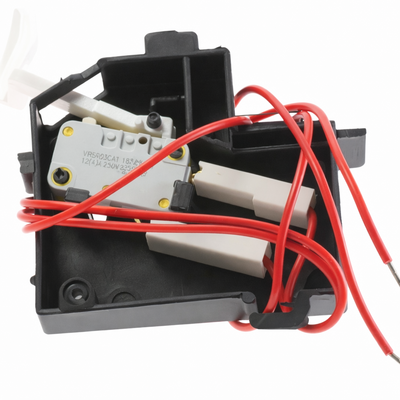

- panele, płytki przełączników i elementy obsługi;
- kondensatory silnika;
- wiązki przewodów i elementy współpracujące z układem sterowania.
Nazwa części nie przesądza jeszcze o jej zgodności. W podobnie wyglądających okapach mogą występować inne silniki, inne sposoby regulacji obrotów, odmienne złącza albo różne wersje elektroniki.
Objaw nie wskazuje od razu konkretnej części
Wentylator nie reaguje
Jeżeli nie działa ani silnik, ani oświetlenie, zacznij od kontroli zasilania urządzenia, wyłącznika, zabezpieczeń instalacji oraz głównego połączenia przewodów. Jeżeli panel świeci, ale wentylator nie startuje, podejrzane są między innymi moduł sterujący, wiązka, kondensator, silnik albo element przełączający dany bieg.
Jeżeli słychać kliknięcie przekaźnika lub zmianę stanu przycisku, nie oznacza to jeszcze, że napięcie dociera do silnika. Trzeba sprawdzić ciągłość przewodów i obecność zasilania na właściwym wejściu silnika zgodnie ze schematem konkretnego modelu.
Silnik buczy, rusza dopiero na wyższym biegu albo wymaga ręcznego rozpędzenia
Taki objaw może wystąpić przy obniżonej pojemności kondensatora, zwiększonych oporach mechanicznych, zabrudzeniu wirnika, zużyciu silnika albo nieprawidłowym sterowaniu. Nie należy automatycznie kupować silnika.
Po odłączeniu urządzenia od zasilania zakręć wirnikiem ręcznie. Powinien obracać się bez wyraźnego tarcia i zacięć. Sprawdź też, czy na łopatkach nie ma warstwy tłuszczu oraz czy nie są uszkodzone. Jeżeli wał ma wyczuwalny luz poprzeczny lub osiowy, hałas rośnie wraz z obrotami, a wentylator drży, problem może dotyczyć zużycia zespołu silnika. W takim przypadku samo czyszczenie lub wymiana kondensatora może nie wystarczyć.
Kondensator należy oceniać po oznaczeniu z obudowy i dokumentacji urządzenia. Pomiar pojemności wykonany w układzie może być niemiarodajny, ponieważ pozostałe elementy wpływają na wynik. Przed pomiarem odłącz przewody kondensatora, rozładuj go bezpiecznie i sprawdź, czy miernik oraz zakres pomiarowy są odpowiednie. Wynik niższy od wartości znamionowej może tłumaczyć trudny rozruch, ale prawidłowa pojemność nie wyklucza uszkodzenia silnika ani sterownika.
Okap działa tylko na jednym biegu
Najpierw ustal, czy silnik pracuje prawidłowo na biegu, który działa. Jeżeli tak, możliwa jest usterka przycisku, płytki przełączników, przekaźnika, triaka, przewodu lub części modułu odpowiedzialnej za pozostałe prędkości. Jeżeli wszystkie biegi są słabe, a silnik ma problem z rozruchem, sprawdź najpierw kondensator i stan mechaniczny napędu.
W okapach z regulacją elektroniczną napięcie zmierzone na wyjściu może mieć przebieg zależny od sposobu sterowania, dlatego pojedynczy odczyt napięcia przemiennego nie zawsze pozwala ocenić moduł. Dla takich układów potrzebny jest schemat serwisowy i pomiar wykonany w określonych punktach. Nie wolno zamieniać triaka, przekaźnika ani przewodów na element przypadkowy tylko dlatego, że ma podobny wygląd.
Okap pracuje głośno, drży lub grzechocze
Sprawdź kolejno:
- czy filtry i obudowa nie są zabrudzone tłuszczem;
- czy wirnik nie ociera o osłonę;
- czy mocowania silnika i pokrywy są dokręcone;
- czy łopatki wirnika nie są pęknięte lub odkształcone;
- czy wał silnika nie ma wyczuwalnego luzu;
- czy kanał wentylacyjny i klapa zwrotna nie powodują dodatkowych drgań.
Hałas nie zawsze oznacza uszkodzony moduł. Z kolei uszkodzone łożyska lub zużyty silnik mogą powodować drgania, buczenie i pogarszanie się pracy na kolejnych biegach. Jeżeli wał porusza się na boki, silnik jest przegrzany lub ma ślady nadpalenia, naprawa samego sterownika nie rozwiąże problemu.
Panel działa, ale funkcje okapu są przypadkowe
Samoczynne włączanie, brak reakcji na część przycisków, miganie podświetlenia albo działanie tylko po podaniu i odłączeniu zasilania może wskazywać na panel, moduł sterujący, zasilacz niskonapięciowy, wilgoć, zabrudzenie złączy lub uszkodzenie elementów na płytce. Przed zakupem modułu odłącz zasilanie na około minutę i sprawdź, czy objaw wraca. Reset nie naprawia uszkodzonej elektroniki, ale pozwala wykluczyć chwilowe zawieszenie sterownika.
Jak sprawdzić podzespół przed zakupem
Kontrola bez napięcia
Po wyłączeniu urządzenia odłącz przewody od badanego elementu i oznacz ich położenie. Obejrzyj:
- nadpalone konektory i luźne wsuwki;
- pęknięte luty, zwęglone fragmenty płytki i uszkodzone ścieżki;
- przewody przetarte o obudowę;
- ślady tłuszczu lub wilgoci przy silniku i module;
- pęknięcia obudowy kondensatora oraz odkształcenia wirnika.
Pomiar rezystancji uzwojeń silnika może wykazać przerwę lub zwarcie, ale nie potwierdza pełnej sprawności pod obciążeniem. W silniku wielobiegowym wartości między wyprowadzeniami zależą od konstrukcji i nie powinny być porównywane z uniwersalną tabelą dla wszystkich okapów. Korzystaj ze schematu właściwego dla urządzenia.
Pomiar napięcia podczas pracy
Pomiar na obwodzie sieciowym i przy module sterującym jest czynnością dla osoby mającej kwalifikacje, odpowiedni miernik i doświadczenie w pracy przy napięciu przemiennym. Samo wyjęcie wtyczki nie zabezpiecza przed każdym zagrożeniem, jeżeli urządzenie jest podłączone na stałe lub w układzie pozostają naładowane elementy.
Pomiar wykonuje się wyłącznie w punktach określonych przez schemat danego modelu. Brak napięcia na silniku może oznaczać uszkodzenie modułu, przełącznika, przewodu lub zabezpieczenia. Prawidłowe napięcie na zaciskach nie wyklucza uszkodzonego kondensatora, przerwy w uzwojeniu ani zablokowania mechanicznego. Nie podłączaj silnika bezpośrednio do sieci „na próbę”, jeżeli nie znasz układu jego wyprowadzeń i sposobu regulacji.
Dostęp do silnika, modułu i kondensatora
W zależności od konstrukcji Whirlpool elementy mogą znajdować się za filtrem przeciwtłuszczowym, pod dolną osłoną, przy zespole turbiny, za panelem przycisków albo w osobnej obudowie modułu. Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie okapu przed przypadkowym włączeniem;
- zdjęcie filtrów oraz osłon zapewniających dostęp do części;
- wykonanie zdjęć połączeń przed odłączeniem przewodów;
- oznaczenie złączy i odłączenie ich za obudowę wtyku, nie za przewody;
- odkręcenie mocowań silnika, płytki lub panelu;
- sprawdzenie, czy przewody nie są naprężone i czy uszczelki oraz elementy tłumiące drgania pozostały na miejscu;
- montaż nowej części w tej samej pozycji i kontrolę, czy wirnik obraca się swobodnie.
Nie każda konstrukcja pozwala wyjąć sam silnik bez demontażu całego zespołu turbiny. Niektóre kondensatory są umieszczone obok silnika, a inne w obudowie modułu. Nie zmieniaj kolejności przewodów na podstawie ich koloru, ponieważ kolory i układ zacisków mogą różnić się między seriami.
Po naprawie sprawdź działanie wszystkich biegów, oświetlenia i przycisków. Zwróć uwagę na nietypowy zapach, iskrzenie, nadmierne grzanie, drgania oraz pracę wentylatora po kilku minutach. Jeżeli pojawia się zwarcie, wybija zabezpieczenie albo płytka ponownie się nagrzewa, przerwij test i usuń przyczynę zamiast wielokrotnie wymieniać bezpiecznik.
Opisane czynności przy otwartej obudowie, pomiarach elektrycznych i obwodach sieciowych wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do okapu Whirlpool
Podstawą doboru jest numer serwisowy urządzenia, a nie sama nazwa handlowa, zdjęcie części lub skrócony model. W urządzeniach Whirlpool numer serwisowy często ma 12 cyfr i może rozpoczynać się od 85. Odczytaj pełne oznaczenie z tabliczki znamionowej, zwykle umieszczonej wewnątrz okapu, za filtrem albo na obudowie.

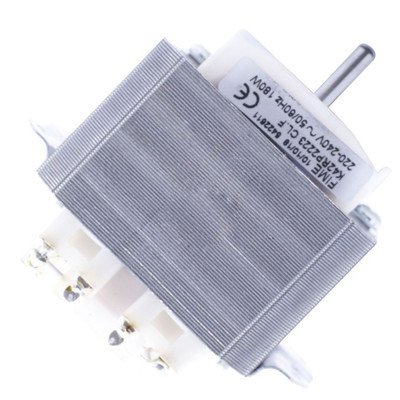

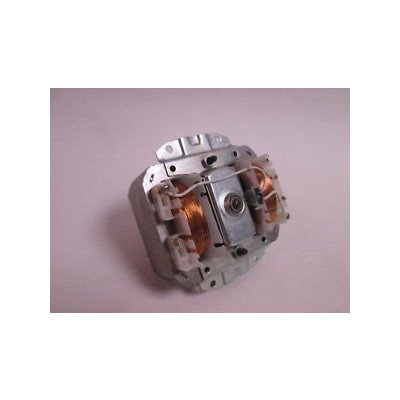

Przy silniku porównaj również:
- moc i napięcie znamionowe;
- liczbę wyprowadzeń oraz typ złącza;
- sposób mocowania i położenie turbiny;
- kierunek przepływu powietrza;
- obecność lub brak kondensatora w komplecie;
- numer części nadrukowany na silniku.

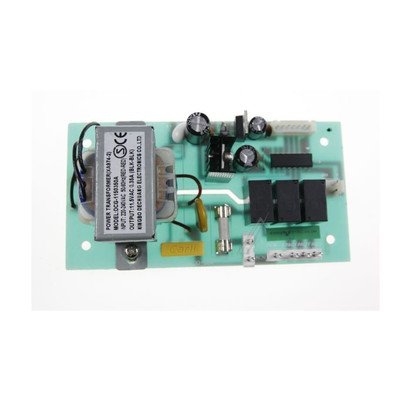

Przy module sprawdź numer serwisowy okapu, oznaczenie płytki, rewizję oraz typ panelu sterowania. Identyczne złącze nie gwarantuje zgodności, ponieważ moduł może mieć inne oprogramowanie, układ wyjść lub obsługiwać inną wersję silnika. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każdy będzie działał po prostym podłączeniu.

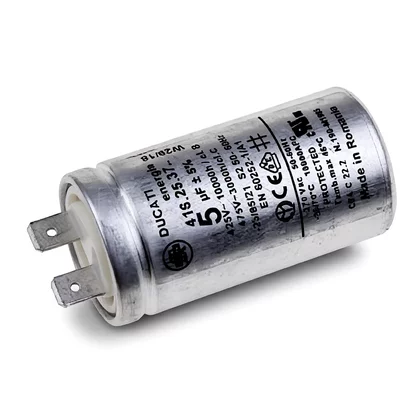

Przy kondensatorze porównaj pojemność, napięcie pracy, typ elementu, sposób mocowania i długość przewodów. Nie stosuj części o przypadkowej pojemności tylko dlatego, że mieści się w obudowie.
Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej, oznaczenie starej części oraz zdjęcia złączy i mocowań. Jeżeli numer jest nieczytelny, nie deklaruj zgodności na podstawie samego modelu z nazwy handlowej.
FAQ
Czy brak pracy wentylatora oznacza uszkodzony silnik?
Nie. Przyczyną może być brak zasilania, uszkodzony panel, moduł, przewód, kondensator, zabezpieczenie lub zablokowany wirnik. Najpierw sprawdź, czy oświetlenie i sterowanie działają, a następnie przeprowadź kontrolę połączeń oraz elementów zgodnie ze schematem modelu.
Czy kondensator można dobrać tylko po wyglądzie?
Nie. Obudowa i złącze nie wystarczają. Trzeba porównać pojemność, napięcie pracy, typ kondensatora i sposób montażu. Pomiar pojemności wykonany bez odłączenia przewodów może być niemiarodajny.
Okap działa tylko na najwyższym biegu — jaki element wymienić?
Najpierw rozróżnij usterkę silnika od usterki sterowania. Jeżeli silnik na najwyższym biegu pracuje płynnie, problem może dotyczyć płytki przełączników, modułu, przekaźnika, triaka lub przewodu odpowiedzialnego za niższe biegi. Jeżeli na każdym biegu silnik słabo startuje, sprawdź także kondensator i opory mechaniczne.
Czy można podłączyć silnik okapu bezpośrednio do zasilania?
Nie rób tego bez znajomości schematu konkretnego modelu. Silniki mogą mieć odczepy biegów, kondensator, nietypowe sterowanie albo własną elektronikę. Błędne podłączenie może uszkodzić silnik, moduł lub stworzyć zagrożenie porażeniem.
Czy moduł sterujący Whirlpool będzie pasował po numerze modelu z instrukcji?
Nie zawsze. Pełny numer serwisowy może rozróżniać wariant wykonania, serię produkcyjną i zastosowaną elektronikę. Do doboru potrzebne są pełne dane z tabliczki oraz oznaczenie modułu.
Czy głośny okap wymaga wymiany modułu?
Zwykle najpierw sprawdza się filtr, zabrudzenie wirnika, luźne mocowania, uszkodzenie łopatek, drożność kanału i luz wału silnika. Moduł może powodować nieprawidłowe obroty, ale sam hałas mechaniczny częściej wymaga kontroli zespołu wentylatora.
