Osprzęt instalacyjny
Osprzęt instalacyjny gazowy obejmuje reduktory, przewody, opaski, złącza, uszczelki oraz elementy doprowadzające gaz wewnątrz kuchenek i płyt. Przy doborze liczą się rodzaj gazu, wymagane ciśnienie, przepustowość, typ przyłącza i zgodność z urządzeniem. Prawidłowe rozpoznanie usterki pomaga odróżnić nieszczelność od problemu z reduktorem, dyszą, palnikiem lub zaworem.
Co obejmuje osprzęt instalacyjny gazowy?
W tej kategorii występują dwie grupy części, których nie należy dobierać według tych samych zasad:
- osprzęt zewnętrznego zasilania gazem – reduktory butlowe, węże do LPG, opaski, kolanka, przejściówki, przyłącza i preparaty do kontroli szczelności;
- elementy znajdujące się w urządzeniu – dysze, rurki gazowe, uszczelki połączeń, zawory palników, termostaty gazowe i ich mocowania.
Reduktor musi dostarczać gaz o ciśnieniu i wydajności wymaganych przez odbiornik. Wąż ma bezpiecznie połączyć elementy instalacji bez załamań, rozciągania i kontaktu z gorącą obudową. Dysza jest natomiast elementem kalibrowanym: jej otwór ogranicza ilość gazu odpowiednio do rodzaju paliwa, konstrukcji palnika i jego mocy.
Objawy i możliwe przyczyny problemu
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Zapach gazu, syk lub pęcherzyki na połączeniu | Uszkodzona albo źle ułożona uszczelka, luźne złącze, pęknięty wąż, skorodowana opaska, nieszczelny reduktor lub zawór | Zamknięcie dopływu gazu i kontrola konkretnego połączenia odpowiednim środkiem pianotwórczym. Narastające pęcherzyki oznaczają nieszczelność |
| Wszystkie palniki zasilane z butli mają słaby płomień | Kończący się gaz, niedrożny lub zagięty wąż, częściowo zamknięty zawór butli, niewłaściwy albo uszkodzony reduktor | Problem dotyczący wszystkich palników kieruje diagnostykę najpierw na wspólną drogę zasilania, a nie na pojedynczą dyszę |
| Tylko jeden palnik pali słabo lub nierówno | Przesunięta korona lub pokrywka, mokre albo zabrudzone otwory palnika, niedrożna dysza, uszkodzony zawór | Jeżeli pozostałe palniki pracują prawidłowo, reduktor i główny przewód są mniej prawdopodobną przyczyną |
| Płomień jest zbyt duży, hałaśliwy albo odrywa się od palnika | Niewłaściwa dysza, niezgodne ciśnienie reduktora, błędna regulacja lub mechanicznie powiększony otwór dyszy | Trzeba porównać rodzaj gazu i ciśnienie z tabliczki urządzenia z oznaczeniami reduktora oraz tabelą dysz dla konkretnego modelu |
| Płomień jest żółty i kopci naczynia | Niewłaściwa dysza, zabrudzony lub źle złożony palnik, nieprawidłowa mieszanka gazu z powietrzem | Najpierw należy prawidłowo ułożyć i oczyścić elementy palnika. Jeżeli problem dotyczy wszystkich palników po zmianie paliwa, trzeba sprawdzić konwersję urządzenia |
| Palnik gaśnie po puszczeniu pokrętła | Zbyt krótko przytrzymane pokrętło, źle ogrzewana termopara, zabrudzony palnik, problem z zabezpieczeniem przeciwwypływowym lub zaworem | Jeżeli płomień nie obejmuje końcówki termopary, przyczyną może być położenie lub zabrudzenie palnika, a nie sam zawór gazowy |
| Palnik gaśnie przy przejściu na minimum | Nieprawidłowa regulacja płomienia oszczędnościowego, niezgodna dysza, niestabilne ciśnienie lub zabrudzony palnik | Regulacja minimalnego przepływu jest właściwa dopiero po potwierdzeniu rodzaju gazu, dysz i ciśnienia zasilania |
Pojedynczy objaw nie potwierdza awarii konkretnej części. Przykładowo słaby płomień może wynikać zarówno z kończącej się butli, jak i ze zgniecionego przewodu, wadliwego reduktora lub zabrudzenia jednego palnika.
Co zrobić po wyczuciu gazu?
Nie zapalaj palników ani papierosa. Nie włączaj i nie wyłączaj światła, okapu, wentylatora oraz innych urządzeń elektrycznych, ponieważ w łączniku lub styku może powstać iskra. Jeżeli można zrobić to bez narażenia się na niebezpieczeństwo, zamknij zawór butli albo główny zawór gazu i zapewnij naturalne przewietrzanie przez otwarcie drzwi i okien.
Nie szukaj wycieku zapalniczką, zapałką ani innym płomieniem. Nie próbuj również uszczelniać lub dokręcać połączenia, gdy instalacja pozostaje pod ciśnieniem. Przy silnym zapachu, niemożności zamknięcia dopływu albo utrzymującej się nieszczelności należy opuścić pomieszczenie i wezwać właściwe służby z bezpiecznego miejsca.
Jak sprawdza się szczelność połączeń?
Połączenia kontroluje się przeznaczonym do gazu preparatem pianotwórczym lub metodą wskazaną w dokumentacji instalacji. Środek nanosi się na sprawdzane złącze, uszczelkę, króciec lub okolice opaski. Powiększające się pęcherzyki wskazują na wypływ gazu.
Brak pęcherzyków na jednym złączu nie potwierdza szczelności całego układu. Test miejscowy nie sprawdza również, czy reduktor utrzymuje właściwe ciśnienie podczas pracy kilku palników. Po wymianie elementów instalacji profesjonalna kontrola powinna objąć wszystkie naruszone połączenia.
Opisane prace przy połączeniach gazowych, pomiary ciśnienia oraz ingerencja w zawory i wewnętrzne przewody urządzenia wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Pomiar ciśnienia reduktora
Serwisant może zmierzyć manometrem ciśnienie przed urządzeniem w stanie spoczynku oraz podczas przepływu gazu. Wynik porównuje się z wartością wymaganą przez tabliczkę znamionową i instrukcję konkretnego odbiornika. Nie istnieje jedna prawidłowa wartość dla wszystkich reduktorów i wszystkich urządzeń gazowych.
Prawidłowe ciśnienie bez obciążenia nie wyklucza usterki. Zużyty, zanieczyszczony lub zbyt mało wydajny reduktor może wykazywać poprawny wynik przy zamkniętych palnikach, a powodować znaczny spadek ciśnienia po zwiększeniu poboru gazu.
Kontrola węża, reduktora i opasek
Przy zamkniętym dopływie gazu można wykonać oględziny dostępnych elementów. Wąż kwalifikuje się do wymiany, jeżeli jest:
- popękany, przetarty, nadpalony lub wyraźnie stwardniały;
- przebarwiony albo zdeformowany przy króćcu;
- zagięty, skręcony lub ściśnięty za urządzeniem;
- prowadzony przy rozgrzewających się elementach;
- używany po terminie podanym przez jego producenta.
Korozja, pęknięcie lub trwałe odkształcenie opaski również wykluczają jej dalsze użycie. Opaska musi odpowiadać średnicy zewnętrznej węża i zakresowi zacisku. Zbyt luźna nie utrzyma szczelności, natomiast nadmiernie dokręcona może przeciąć lub zdeformować przewód.
Obudowa reduktora nie może być pęknięta, wgnieciona ani skorodowana. Jego wymiana jest potrzebna także po upływie okresu użytkowania podanego przez producenta. Nie należy zakładać, że każdy reduktor pasujący gwintem będzie odpowiedni dla danego odbiornika.
Gdy jeden palnik działa nieprawidłowo
Najpierw wyłącz urządzenie, zamknij dopływ gazu i poczekaj, aż palnik całkowicie ostygnie. Zdejmij ruszt, pokrywkę oraz koronę palnika i sprawdź, czy elementy nie są zamienione miejscami, przekrzywione, mokre albo zatkane resztkami potraw. Korona powinna leżeć równo na właściwym korpusie.
Otwory płomieniowe można czyścić w sposób podany w instrukcji urządzenia, nie odkształcając ich. Nie wolno rozwiercać ani powiększać otworu dyszy stalową igłą. Dysza ma precyzyjnie dobrany przekrój, a jego zmiana może spowodować zbyt duży płomień, kopcenie lub nieprawidłowe spalanie.
Dysza zwykle znajduje się centralnie w korpusie palnika i staje się widoczna po zdjęciu jego górnych elementów. Sama możliwość uzyskania dostępu nie oznacza jednak, że można zamontować dowolną dyszę o podobnym gwincie. Jej oznaczenie musi odpowiadać konkretnemu palnikowi, rodzajowi gazu i tabeli producenta urządzenia.
Wymiana i dostęp do elementów
Wymiana węża, reduktora albo przyłącza obejmuje odcięcie gazu, usunięcie źródeł zapłonu, demontaż starego elementu, sprawdzenie powierzchni uszczelniających, montaż zgodny z instrukcją danego złącza oraz kontrolę szczelności. Nie każde połączenie gwintowane uszczelnia się taśmą lub pastą – część złączy wykorzystuje uszczelkę płaską, stożek albo pierścień zaciskowy. Zastosowanie dodatkowego materiału w niewłaściwym miejscu może pogorszyć szczelność.
Dostęp do wewnętrznych rurek i zaworów kuchenki zwykle wymaga zdjęcia płyty podpalnikowej lub panelu sterowania. Kolejność różni się między urządzeniami wolnostojącymi i płytami do zabudowy. Przed rozłączeniem przewodów trzeba oznaczyć ich położenie, zabezpieczyć delikatne rurki przed wygięciem i ustalić rodzaj zastosowanych uszczelnień.
Po naprawie należy skontrolować szczelność wszystkich rozłączanych połączeń, zapłon każdego palnika, równomierność płomienia oraz zachowanie po przejściu z mocy maksymalnej na minimalną. Płomień nie powinien gasnąć, odrywać się od korony ani pozostawać niestabilny.
Jak dobrać reduktor, wąż, złącze lub część urządzenia?

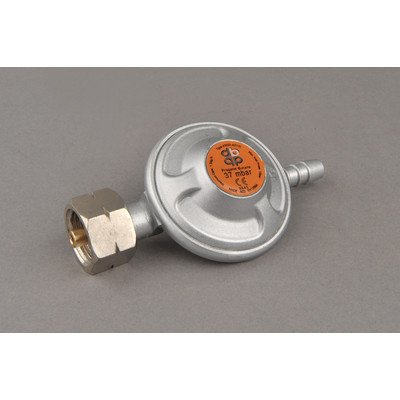

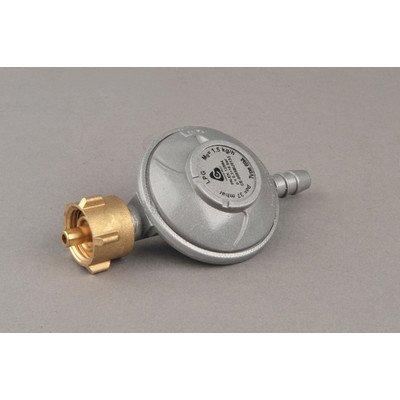

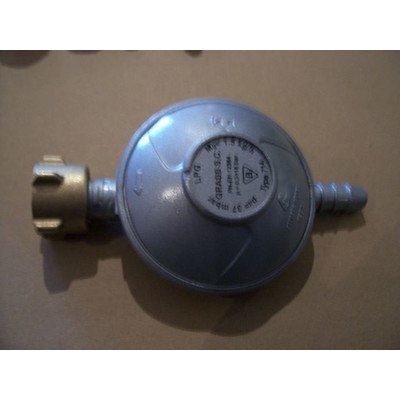

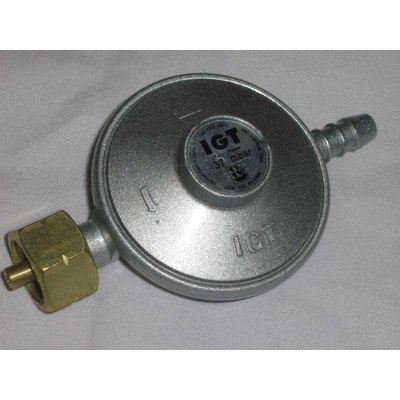

Reduktor gazowy
Porównaj:
- rodzaj gazu i typ butli;
- wymagane ciśnienie wyjściowe;
- wydajność reduktora z maksymalnym poborem wszystkich zasilanych odbiorników;
- typ wejścia do zaworu butli;
- rodzaj i wymiar przyłącza po stronie węża lub instalacji;
- wymagane zabezpieczenia oraz dopuszczony sposób montażu.
Nie dobieraj reduktora wyłącznie do pojemności butli. Dwa modele przeznaczone do podobnych butli mogą mieć inne ciśnienie wyjściowe, przepustowość lub złącze.

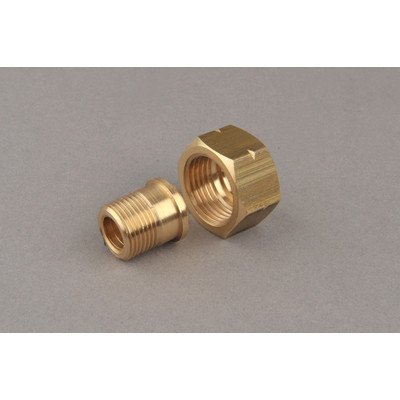

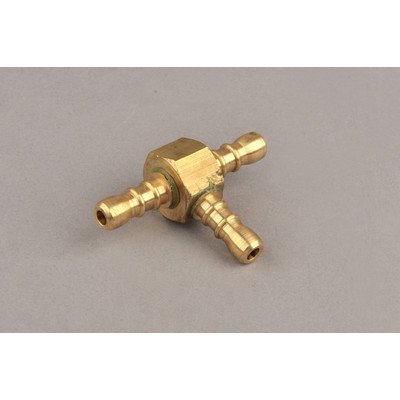

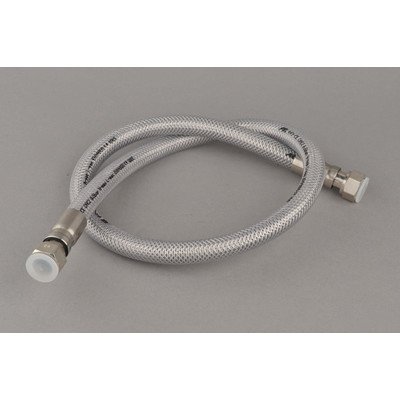

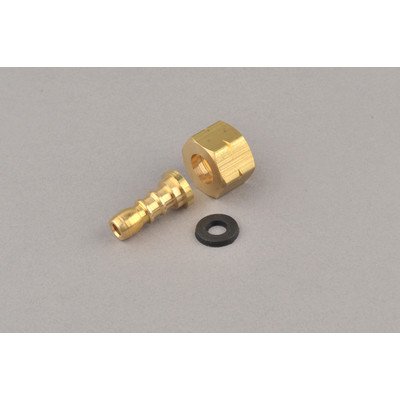

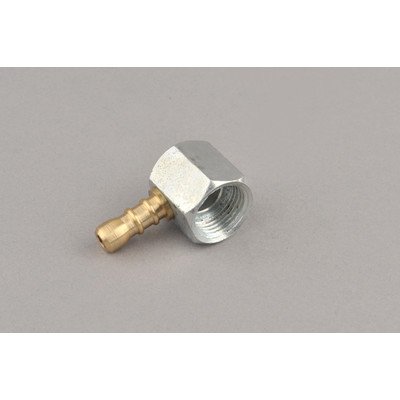

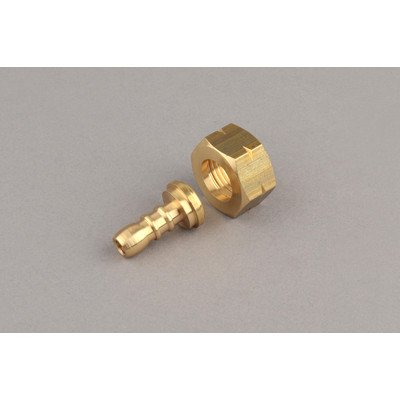

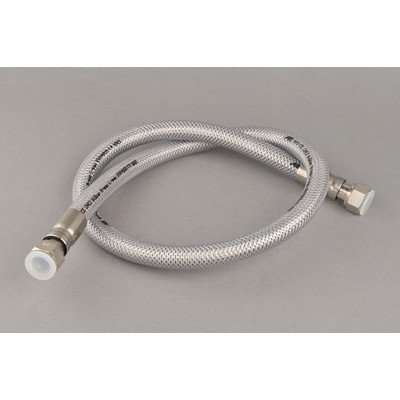

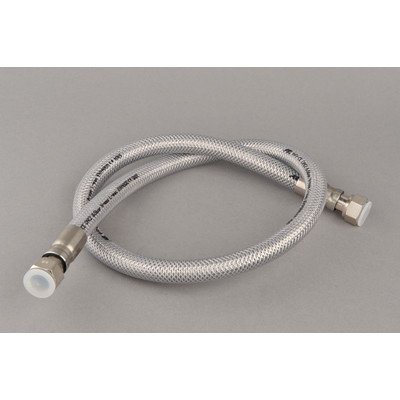

Wąż, opaska, kolanko i redukcja
Wąż musi być oznaczony jako przeznaczony do danego gazu. Sprawdź jego średnicę, rodzaj zakończeń, dopuszczalne warunki pracy i termin użytkowania. Przy kolankach i redukcjach trzeba rozpoznać oba przyłącza: ich rozmiar, rodzaj gwintu, kierunek gwintu oraz sposób uszczelnienia.
Samo skręcenie elementów nie potwierdza zgodności. Nie należy tworzyć łańcucha przypadkowych przejściówek tylko dlatego, że kolejne gwinty dają się połączyć.
Dysza, zawór, rurka lub uszczelka kuchenki
Wewnętrzne części gazowe dobiera się katalogowo do pełnego oznaczenia urządzenia. Numer wybity na starej dyszy albo zaworze jest pomocny, ale nie zastępuje identyfikacji kuchenki lub płyty. W obrębie jednej nazwy modelu mogą występować różne palniki, zawory, średnice rurek i wersje na inne rodzaje gazu.
Przykładowo dla urządzeń Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux i AEG należy odczytać pełny PNC/Prod.No., dla Bosch i Siemens pełny E-Nr z końcówką /xx, a dla Beko i Grundig model oraz Product No. Dane najlepiej przepisać bezpośrednio z tabliczki znamionowej lub przesłać jej czytelne zdjęcie.
Pozostałe elementy zasilania można znaleźć w nadrzędnej kategorii osprzętu instalacyjnego gazowego.
FAQ – osprzęt instalacyjny gazowy
Czy reduktor 30 mbar można zastąpić reduktorem 37 mbar?
Nie należy tego robić bez potwierdzenia w dokumentacji odbiornika. Reduktor dobiera się do wymaganego ciśnienia, rodzaju gazu, wydajności i przyłączy. Wyższe lub niższe ciśnienie może zmienić wielkość płomienia oraz warunki spalania.
Dlaczego po wymianie butli wszystkie palniki działają inaczej?

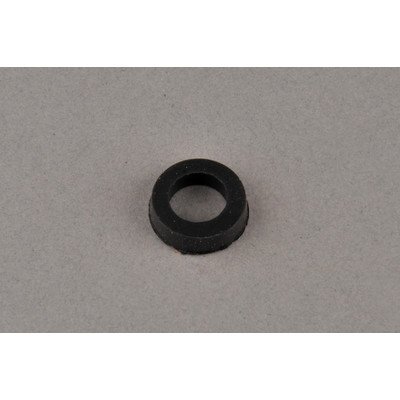

Jeżeli objaw pojawił się jednocześnie na wszystkich palnikach, trzeba sprawdzić wspólną część układu: zawór i uszczelkę butli, reduktor, ułożenie węża oraz zgodność gazu i ciśnienia. Awaria kilku dysz w tej samej chwili jest mniej prawdopodobna.
Czy brak pęcherzyków na pianie oznacza, że instalacja jest sprawna?
Potwierdza jedynie, że w obserwowanym miejscu nie ujawniono wycieku podczas danego testu. Nie ocenia szczelności niewidocznych połączeń, pracy zaworów ani ciśnienia i wydajności reduktora pod obciążeniem.
Czy można oczyścić dyszę kuchenki igłą?
Nie należy używać narzędzia, które może powiększyć kalibrowany otwór. Najpierw trzeba oczyścić i prawidłowo ułożyć koronę oraz pokrywkę palnika. Sposób czyszczenia samej dyszy powinien być zgodny z instrukcją konkretnego urządzenia.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Przyczyną może być zbyt krótkie nagrzewanie zabezpieczenia, źle ułożony lub zabrudzony palnik, płomień nieobejmujący końcówki termopary albo usterka termopary i zaworu. Przed zakupem zaworu warto sprawdzić położenie i czystość elementów palnika.
