Pola grzejne i promienniki ceramiczne Gorenje
Pola grzejne i promienniki ceramiczne Gorenje odpowiadają za przekazywanie ciepła przez płytę ceramiczną. Jeśli strefa nie grzeje, działa tylko częściowo albo nagrzewa się nierównomiernie, przed zakupem sprawdź element grzejny, przewody i sterowanie. Dobór wykonuj po modelu, Art. No. lub kodzie PS oraz parametrach pola.
Jak działa pole grzejne w płycie ceramicznej Gorenje
Promiennik ceramiczny znajduje się pod szklaną powierzchnią płyty i zamienia energię elektryczną na ciepło. W zależności od wersji urządzenia może być to:

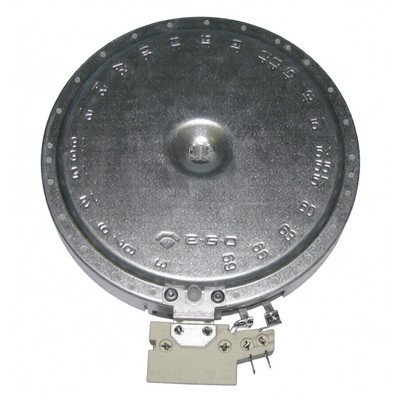

- pojedyncza strefa grzejna o określonej średnicy i mocy;

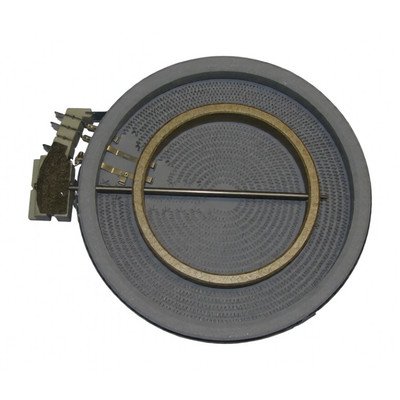

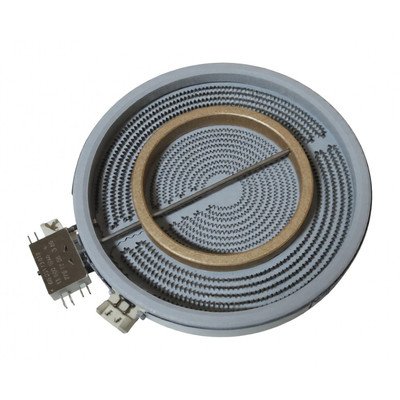

- pole dwustrefowe, w którym przełączany jest dodatkowy pierścień dla większego naczynia;

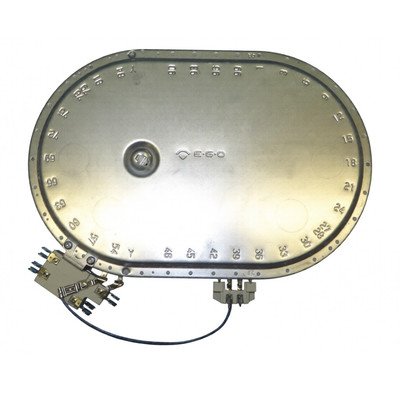

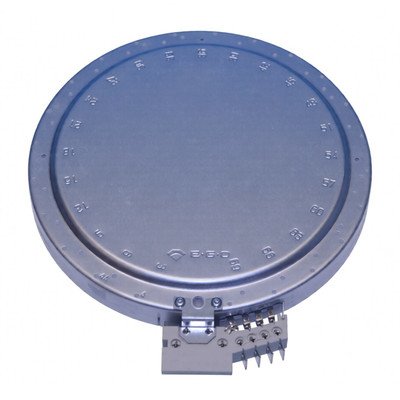

- pole trójstrefowe lub rozszerzane, sterowane kilkoma niezależnymi obwodami;
- element typu HiLight albo inny promiennik przewidziany dla konkretnego modelu płyty.
Wymienne pole grzejne nie jest uniwersalne tylko dlatego, że ma podobną średnicę lub takie samo złącze. Różnice mogą dotyczyć mocy, rozmieszczenia zacisków, liczby obwodów, mocowania, wysokości elementu, sposobu sterowania oraz współpracy z ogranicznikiem temperatury.
Objaw nie oznacza jeszcze uszkodzonego promiennika
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole nie grzeje | Przerwa w elemencie grzejnym, luźne lub nadpalone połączenie, uszkodzony regulator albo moduł | Czy pozostałe pola działają, czy do elementu dochodzi zasilanie zgodnie ze schematem i czy obwód grzejny ma ciągłość po odłączeniu przewodów | Brak ciągłości wskazuje na przerwę w badanym obwodzie, ale prawidłowa ciągłość nie wyklucza usterki sterowania lub problemu ujawniającego się dopiero pod obciążeniem |
| Działa tylko część pola dwustrefowego | Uszkodzony jeden z pierścieni, przełącznik strefy, regulator albo przewód | Porównaj działanie małej i dużej strefy oraz sprawdź każdy obwód osobno | Jeśli jeden obwód jest przerwany, nie należy wymieniać całego pola bez potwierdzenia zgodności jego konstrukcji |
| Pole grzeje słabo lub nierównomiernie | Uszkodzona sekcja promiennika, nieprawidłowe zasilanie, uszkodzony regulator, zabrudzenie lub niewłaściwe naczynie | Obserwuj, czy wszystkie aktywne strefy żarzą się równomiernie; sprawdź napięcie i połączenia wyłącznie według schematu właściwego dla modelu | Sam wygląd żarnika nie rozstrzyga sprawności. Nierówne grzanie może wynikać również z regulacji cyklicznej albo naczynia z odkształconym dnem |
| Pole nie wyłącza się prawidłowo | Sklejone styki regulatora, uszkodzenie modułu sterującego albo błąd układu regulacji | Sprawdź, czy element reaguje na zmianę nastawy i czy po wyłączeniu znika zasilanie zgodnie z procedurą serwisową | Nie wolno trwale mostkować regulatora ani używać płyty z niesprawnym ograniczeniem temperatury |
| Nie działa kilka pól jednocześnie | Zasilanie płyty, zabezpieczenie, listwa zaciskowa, moduł mocy lub wspólny obwód sterowania | Najpierw sprawdź zasilanie urządzenia i objawy pozostałych funkcji | Przy awarii kilku stref jednocześnie zakup pojedynczego promiennika może nie rozwiązać problemu |
| Wybija zabezpieczenie po włączeniu pola | Zwarcie elementu, uszkodzona izolacja przewodów, wilgoć albo błąd połączenia | Odłącz urządzenie i sprawdź element oraz przewody pomiarem izolacji i zgodnie z dokumentacją | Nie włączaj wielokrotnie płyty w celu „sprawdzenia”, ponieważ może to uszkodzić moduł lub instalację |
Jak sprawdzić promiennik ceramiczny
Przed rozpoczęciem prac odłącz płytę od instalacji elektrycznej odpowiednim zabezpieczeniem. W przypadku urządzenia podłączonego na stałe samo wyjęcie wtyczki nie występuje, dlatego trzeba zabezpieczyć obwód przed przypadkowym załączeniem i potwierdzić brak napięcia właściwym przyrządem.
Oględziny
Po uzyskaniu dostępu do elementu sprawdź:
- nadpalone konektory, stopioną izolację i luźne zaciski;
- ślady przegrzania na regulatorze, module lub listwie przyłączeniowej;
- pęknięcia izolatorów i uszkodzenia uchwytów;
- odkształcenie elementu, ślady wilgoci oraz przewody przyciśnięte przez obudowę;
- położenie ogranicznika temperatury, jeśli jest zamontowany przy promienniku.
Nadpalony konektor nie zawsze oznacza uszkodzoną grzałkę. Przyczyną może być luźne połączenie powodujące wzrost oporu styku. Samo założenie nowej końcówki bez usunięcia przyczyny może doprowadzić do ponownego przegrzania.
Pomiar rezystancji
Pomiar wykonuje się na odłączonym i wystudzonym urządzeniu, po odłączeniu przewodów od badanego obwodu. Miernik ustaw na pomiar rezystancji i zbadaj zaciski danego obwodu grzejnego. W polu dwustrefowym lub trójstrefowym każdy pierścień trzeba traktować jako osobny obwód.
- odczyt przerwy lub bardzo dużej rezystancji wskazuje na przerwany obwód;
- bardzo mała rezystancja może wskazywać na zwarcie, ale wynik trzeba ocenić względem napięcia, mocy i schematu konkretnego elementu;
- wynik różniący się od danych serwisowych nie jest podstawą do porównania z przypadkowym polem o tej samej średnicy;
- prawidłowa rezystancja nie potwierdza działania regulatora, ogranicznika temperatury, izolacji ani całego obwodu pod obciążeniem.
Wartość rezystancji wynika z napięcia znamionowego i mocy elementu, dlatego nie należy stosować jednej uniwersalnej wartości dla wszystkich pól Gorenje. Dane właściwe dla danego wariantu należy odczytać ze schematu serwisowego, oznaczenia elementu lub dokumentacji urządzenia.
Jeżeli pomiar elementu jest prawidłowy, kolejnym krokiem jest sprawdzenie przewodów, regulatora mocy, przełącznika dodatkowej strefy albo modułu sterującego. Pomiar napięcia podczas pracy jest czynnością dla osoby posiadającej odpowiednie kwalifikacje, przyrządy i doświadczenie w pracy przy instalacjach elektrycznych.
Dostęp i wymiana pola grzejnego
W płytach do zabudowy dostęp do promiennika zwykle uzyskuje się od spodu po wyjęciu urządzenia z blatu albo po odkręceniu jego mocowań. W kuchenkach wolnostojących droga dostępu może prowadzić od góry, od strony panelu lub po zdjęciu odpowiedniej części obudowy. Konstrukcja i kolejność demontażu zależą od modelu.
Przed demontażem:
- Odłącz urządzenie od zasilania i potwierdź brak napięcia.
- Zabezpiecz szklaną powierzchnię przed uderzeniem i nie opieraj na niej ciężaru.
- Zrób zdjęcie połączeń oraz oznacz przewody, nie polegając wyłącznie na ich kolorach.
- Odłącz przewody dopiero po rozpoznaniu zacisków i sprawdzeniu, które należą do poszczególnych obwodów.
- Usuń mocowania elementu i przenieś ogranicznik temperatury lub inne części współpracujące tylko wtedy, gdy konstrukcja zamiennego pola to przewiduje.
- Zamontuj nowy element w tej samej pozycji, bez dociskania go do szkła i bez prowadzenia przewodów w pobliżu miejsc nadmiernego nagrzewania.
Nie należy podważać szkła ostrym narzędziem, ciągnąć za przewody ani montować elementu o większej mocy tylko dlatego, że pasuje mechanicznie. Po naprawie trzeba sprawdzić poprawność połączeń, działanie każdej strefy, przełączanie dodatkowych pierścieni oraz reakcję układu na wyłączenie.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ingerencję w stałe przyłącze elektryczne powinien wykonywać wykwalifikowany serwisant lub instalator.
Jak dobrać pole grzejne Gorenje
Do identyfikacji części potrzebne są pełne dane z tabliczki znamionowej urządzenia. W przypadku Gorenje sprawdź przede wszystkim:
- dokładny model płyty lub kuchenki;
- Art. No. albo kod PS, jeżeli znajduje się na tabliczce;
- numer seryjny, gdy producent lub katalog rozróżnia kolejne wykonania;
- oznaczenie uszkodzonego pola, jego średnicę, moc, liczbę stref i sposób mocowania;
- zdjęcie zacisków oraz etykiety znajdującej się na wymienianym elemencie.
Skrócony model bez pełnego oznaczenia nie zawsze identyfikuje wariant techniczny. W jednej rodzinie urządzeń mogą występować pola o podobnym wyglądzie, ale innej mocy, innym układzie zacisków lub innym sterowaniu. Samo podobieństwo zdjęcia i średnicy nie potwierdza zgodności.
Przed zamówieniem porównaj numer części z katalogiem dla konkretnego modelu. Jeśli zamiennik ma inne oznaczenie, zgodność powinna wynikać z potwierdzonego zastępstwa katalogowego, a nie tylko z identycznego złącza. Najbezpieczniejszym następnym krokiem jest odczytanie Art. No. lub kodu PS i przesłanie zdjęcia tabliczki znamionowej oraz uszkodzonego elementu do weryfikacji.
Pole grzejne a inne części płyty
Nie każda usterka związana z brakiem ciepła wymaga wymiany promiennika. W zależności od objawu problem może dotyczyć również:

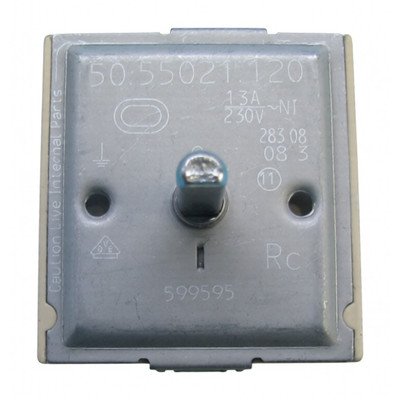

- regulatora mocy lub przełącznika dodatkowej strefy;
- modułu sterującego albo modułu mocy;
- przewodów, konektorów i listwy przyłączeniowej;
- ogranicznika temperatury;
- uszkodzonej powierzchni szklanej lub mocowania elementu.
Jeżeli problem dotyczy indukcji, właściwą grupą części są moduły i pola indukcyjne, a nie promienniki ceramiczne. Płyta żeliwna jest natomiast innym typem elementu grzejnego i wymaga osobnego dopasowania.
FAQ
Czy każde pole ceramiczne Gorenje można zastąpić polem o tej samej średnicy?
Nie. Średnica jest tylko jednym z parametrów. Trzeba porównać moc, napięcie, liczbę obwodów, zaciski, mocowanie i zgodność z konkretnym modelem urządzenia.
Dlaczego działa mały pierścień, ale nie działa duża strefa pola dwustrefowego?
Najbardziej prawdopodobna jest przerwa w jednym z obwodów promiennika albo problem z przełącznikiem dodatkowej strefy. Oba obwody należy sprawdzić osobno po odłączeniu przewodów, a następnie zweryfikować sterowanie.
Czy pomiar ciągłości potwierdza sprawność promiennika?
Nie. Potwierdza jedynie, że badany obwód nie jest całkowicie przerwany. Nie rozstrzyga poprawności mocy, izolacji, działania ogranicznika temperatury ani sterowania pod obciążeniem.
Czy można wymienić samo żarniko pola grzejnego?
Zwykle wymienia się kompletny element przewidziany przez producenta lub katalog części. Rozbieranie promiennika może zmienić jego parametry, pogorszyć izolację i naruszyć mocowanie, dlatego naprawa wewnętrzna wymaga dokumentacji oraz odpowiednich kwalifikacji.
Jakie oznaczenie Gorenje podać przy doborze części?
Podaj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Warto dołączyć zdjęcie etykiety pola i jego zacisków, ponieważ sam skrócony model może nie wskazywać właściwego wariantu.
Czy nierówne grzanie zawsze oznacza uszkodzony promiennik?
Nie. Przyczyną może być również cykliczna regulacja mocy, uszkodzony regulator, problem z zasilaniem albo naczynie z odkształconym dnem. Przed zakupem elementu warto porównać zachowanie innych pól i wykonać diagnostykę zgodną ze schematem danego urządzenia.
