Płyty grzejne i krążki żeliwne Gorenje
Płyty i krążki żeliwne Gorenje mogą nie grzać z powodu uszkodzonego elementu grzejnego, regulatora energii, przewodów lub złącza. Przed zakupem porównaj średnicę, moc, napięcie, mocowanie i pełne oznaczenia urządzenia, w tym model oraz Art. No.
Jak działa żeliwne pole grzejne Gorenje
Żeliwne pole grzejne jest zespołem, w którym elektryczny element oporowy znajduje się pod metalowym krążkiem. Po ustawieniu pokrętła regulator energii cyklicznie zasila grzałkę, aby ograniczyć średnią moc doprowadzaną do pola. Dlatego okresowe wyłączanie i ponowne załączanie podczas gotowania może być normalne, szczególnie na niższych nastawach.

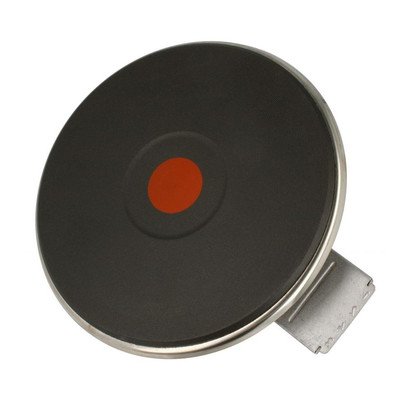

W zależności od modelu stosowane są pola zwykłe, szybkie albo zespoły z więcej niż jednym obwodem grzejnym. Czerwony punkt na krążku może oznaczać pole szybkiego grzania, ale sam wygląd nie wystarcza do doboru części.
Objaw nie oznacza jeszcze uszkodzonego pola
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Jedno pole pozostaje całkowicie zimne | Przerwa w elemencie grzejnym, uszkodzony regulator energii, luźne lub nadpalone złącze, brak zasilania obwodu | Czy pozostałe pola działają, stan zacisków i przewodów oraz rezystancję odłączonego pola | Przerwa na zaciskach kieruje podejrzenie na pole, ale prawidłowa rezystancja nie wyklucza regulatora ani złego styku |
| Pole grzeje tylko przy określonej pozycji pokrętła | Zużyty regulator energii, uszkodzony styk przełącznika, przerwa w jednym z obwodów pola wieloobwodowego | Porównanie działania z innymi polami oraz kontrola przewodów i regulatora według schematu modelu | Samo „cykanie” regulatora nie potwierdza, że jego styki przewodzą prąd roboczy |
| Pole nagrzewa się wyraźnie słabiej | Nieprawidłowa moc części, podwyższona rezystancja złącza, uszkodzony regulator, zbyt małe lub nierówne naczynie | Oględziny zacisków, dane znamionowe pola, zachowanie na płaskim naczyniu o odpowiedniej średnicy | Słabe grzanie nie jest dowodem przepalenia grzałki; element może mieć ciągłość, a problem może występować w obwodzie zasilania |
| Wybija zabezpieczenie po włączeniu pola | Zwarcie elementu, uszkodzona izolacja, nadpalony przewód lub błąd połączenia | Oględziny po odłączeniu zasilania i pomiar izolacji wykonany odpowiednim przyrządem | Nie należy ponownie załączać urządzenia na próbę ani mostkować zabezpieczenia |
| Krążek jest odbarwiony lub skorodowany | Długotrwałe nagrzewanie, wilgoć, rozlane potrawy, chłodzenie mokrym naczyniem | Czy powierzchnia jest tylko przebarwiona, czy ma pęknięcia, odkształcenia albo luźne mocowanie | Samo przebarwienie nie przesądza o awarii; uszkodzenia mechaniczne lub niestabilny krążek wymagają wymiany właściwego zespołu |
Jak sprawdzić pole żeliwne miernikiem
Przed pomiarem wyłącz urządzenie na właściwym zabezpieczeniu. W przypadku kuchenki podłączonej na stałe odłączenie wtyczki nie wystarcza — trzeba zapewnić odłączenie wszystkich wymaganych przewodów zasilających i potwierdzić brak napięcia odpowiednim przyrządem. Dopiero potem można uzyskać dostęp do zacisków pola.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Odłącz przewody od badanego pola, aby pomiar nie obejmował regulatora, innych elementów ani równoległych ścieżek obwodu.
- Ustaw multimetr na pomiar rezystancji, nie na test diody.
- Zmierz rezystancję między właściwymi zaciskami obwodu grzejnego. W polu z kilkoma obwodami każdy obwód należy badać osobno, zgodnie ze schematem lub oznaczeniami na części.
- Porównaj wynik z danymi konkretnego pola albo z wartością wynikającą z jego napięcia i mocy. Dla typowych pól wynik może mieścić się w zakresie kilkudziesięciu omów, ale nie jest to uniwersalna wartość dla wszystkich wersji.
Interpretacja: odczyt OL, nieskończona rezystancja albo brak ciągłości wskazuje na przerwę w badanym obwodzie i uzasadnia dalszą kontrolę samego pola. Rezystancja o skończonej wartości oznacza jedynie ciągłość obwodu. Nie potwierdza prawidłowego działania pod obciążeniem, stanu izolacji, regulatora ani połączeń wysokoprądowych.
Jeżeli końcówki są nadpalone, luźne, stopione lub mają ślady przegrzania, nie ograniczaj naprawy do wymiany krążka. Trzeba usunąć przyczynę podwyższonej rezystancji połączenia i ocenić przewód, konektor oraz regulator energii. Pomiar napięcia podczas pracy dotyczy obwodu sieciowego i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami oraz przyrządem przystosowanym do takich pomiarów.
Kiedy podejrzewać regulator, a kiedy pole
Jeśli rezystancja pola jest prawidłowa, a na zaciskach nie pojawia się zasilanie w czasie żądania grzania, przyczyną może być regulator energii, przewód, złącze albo wspólny obwód zasilający. W starszych urządzeniach styki regulatora mogą być zużyte lub nadpalone. Charakterystyczny dźwięk przełączania nie dowodzi sprawności styków roboczych.
Jeśli element ma przerwę, a przewody i zaciski są sprawne, wymiana pola jest zwykle właściwym kierunkiem. W przypadku pola wieloobwodowego trzeba ustalić, który obwód nie działa. Gdy działa tylko część zewnętrzna albo wewnętrzna, nie należy automatycznie kupować całego pola bez sprawdzenia przełączania obwodów i zgodności jego zacisków.
Jeżeli nie działa kilka pól jednocześnie, najpierw sprawdź zasilanie urządzenia, listwę zaciskową, przewód przyłączeniowy i wspólne elementy sterowania. Wymiana pojedynczego pola nie usunie usterki wspólnego zasilania.
Dostęp i wymiana pola żeliwnego
W kuchence wolnostojącej pole znajduje się pod płytą roboczą. W zależności od konstrukcji dostęp uzyskuje się od góry po zdjęciu elementów mocujących płytę albo od strony tylnej po demontażu odpowiedniej osłony. W płycie do zabudowy konieczne może być wysunięcie urządzenia z blatu i zdjęcie dolnej osłony. Dokładna kolejność zależy od rodziny urządzenia, dlatego nie należy przenosić liczby śrub ani sposobu demontażu z innego modelu.
Typowa kolejność prac:
- odłącz zasilanie i upewnij się, że urządzenie jest zimne;
- zdejmij osłonę zapewniającą dostęp do pola i regulatora;
- sfotografuj układ przewodów oraz oznaczenia zacisków;
- odłącz przewody bez ciągnięcia za izolację;
- odkręć lub zwolnij mocowanie zespołu pola zgodnie z konstrukcją urządzenia;
- porównaj nowe pole ze starym przed montażem;
- zamontuj część stabilnie, bez naprężania przewodów i konektorów;
- sprawdź, czy przewody nie dotykają gorących elementów i nie są przyciśnięte przez obudowę;
- zamknij obudowę przed ponownym podłączeniem i wykonaj próbę działania każdego zakresu pola.
Nie uruchamiaj kuchenki z odsłoniętymi zaciskami ani z luźno ułożoną płytą. Nie zamieniaj przewodów tylko na podstawie ich koloru — liczy się schemat konkretnego modelu i oznaczenia zacisków. Wymiana konektora, przewodu, regulatora lub elementu przyłączeniowego może być konieczna, jeżeli poprzednia awaria spowodowała przegrzanie.
Opisane czynności serwisowe dotyczą obwodów zasilanych napięciem sieciowym. Wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i sprawdzenia braku napięcia. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Podłączenie kuchenki do instalacji stałej oraz pomiary pod napięciem powinien wykonać wykwalifikowany instalator lub serwisant.
Konserwacja i użytkowanie
- Używaj naczyń z płaskim, stabilnym dnem, możliwie dopasowanym średnicą do pola.
- Nie stawiaj mokrych naczyń na rozgrzanym krążku.
- Nie chłodź gorącego pola wodą ani mokrym naczyniem.
- Nie używaj pola jako blatu roboczego i nie dopuszczaj do pracy z pustym garnkiem.
- Rozlane potrawy usuwaj po ostygnięciu, bez zalewania regulatorów i szczelin obudowy.
- Nie zamykaj pokrywy, jeżeli żeliwne pola nie ostygły całkowicie.
Przebarwienie powierzchni po długotrwałym użytkowaniu może być zjawiskiem eksploatacyjnym. Pęknięcie, wyraźne odkształcenie, niestabilne mocowanie albo uszkodzenie izolacji to inna sytuacja — urządzenie należy wyłączyć i ustalić, czy wymiany wymaga samo pole, mocowanie czy także elementy przyłączeniowe.
Jak dobrać płytę lub krążek żeliwny Gorenje
Nie wybieraj części wyłącznie po średnicy, zdjęciu ani nazwie handlowej kuchenki. W katalogu mogą występować pola o tej samej średnicy, lecz innej mocy, napięciu, liczbie obwodów, układzie zacisków, sposobie mocowania lub funkcji szybkiego grzania.
Przy doborze porównaj:
- pełny model urządzenia;
- Art. No. albo kod urządzenia Gorenje;
- numer części odczytany ze starego pola, jeśli jest widoczny;
- średnicę krążka i część roboczą elementu;
- moc oraz napięcie znamionowe;
- liczbę i rozmieszczenie zacisków;
- kształt uchwytów, wsporników i sposób mocowania;
- wersję pojedynczą, szybką lub wieloobwodową.
Tabliczka znamionowa kuchenki wolnostojącej Gorenje znajduje się zwykle na krawędzi komory piekarnika i jest widoczna po otwarciu drzwi. Zawiera między innymi model, typ, kod, numer seryjny i dane techniczne. W płytach do zabudowy oznaczenia mogą znajdować się na spodzie urządzenia. Do potwierdzenia zgodności przygotuj zdjęcie całej tabliczki, pełny model, Art. No. lub kod oraz zdjęcie zacisków i mocowania starego pola.
Jeśli oznaczenie urządzenia nie pozwala jednoznacznie rozróżnić wariantu, nie zamawiaj części na podstawie samego wyglądu. Najpierw porównaj potwierdzone parametry i układ połączeń z konkretną wersją katalogową.
FAQ
Czy każde zimne pole oznacza spaloną grzałkę?
Nie. Przyczyną może być także regulator energii, przewód, konektor, listwa zaciskowa albo brak zasilania jednego obwodu. Rezystancję pola warto zmierzyć dopiero po odłączeniu jego przewodów od instalacji.
Czy wynik kilkudziesięciu omów oznacza, że pole jest sprawne?
Nie w pełni. Skończona rezystancja potwierdza ciągłość badanego obwodu, ale nie sprawdza regulatora, jakości złączy, izolacji ani zachowania elementu pod obciążeniem. Wartość trzeba odnieść do mocy i napięcia konkretnego pola.
Dlaczego pole żeliwne cyklicznie się wyłącza?
Regulator energii może okresowo odłączać zasilanie, aby utrzymać ustawioną średnią moc. Takie cykle są częścią normalnej pracy. Nieprawidłowością będzie natomiast całkowity brak grzania, bardzo krótka praca, grzanie wyłącznie na jednej pozycji albo nadmierne przegrzewanie.
Czy można wymienić żeliwne pole o tej samej średnicy na dowolne inne?
Nie. Trzeba potwierdzić moc, napięcie, rodzaj pola, liczbę obwodów, zaciski i mocowanie. Dwa krążki o średnicy 180 mm mogą mieć różne parametry i nie być zamienne.
Gdzie znaleźć oznaczenie potrzebne do doboru części Gorenje?
W kuchence wolnostojącej sprawdź tabliczkę na krawędzi komory piekarnika po otwarciu drzwi. W płycie do zabudowy tabliczka może znajdować się na spodzie. Zapisz pełny model oraz Art. No. lub kod, a następnie porównaj je z oznaczeniem pola.
Czy przebarwiony krążek trzeba od razu wymienić?
Nie zawsze. Przebarwienie może wynikać z długotrwałego nagrzewania. Wymiany lub dalszej diagnostyki wymagają pęknięcie, deformacja, luźne mocowanie, nierównomierne grzanie albo ślady przegrzania zacisków i przewodów.
