Paski pralek ARDO
Pasek napędowy pralki ARDO może powodować brak obrotów bębna, słabe wirowanie, pisk lub spadanie podczas pracy. Przed zakupem sprawdź stan paska, współosiowość kół i luzy bębna, a nową część dobierz po pełnym oznaczeniu starego paska oraz danych z tabliczki znamionowej.
Za co odpowiada pasek w pralce ARDO
Pasek przenosi moment obrotowy z wału silnika na koło pasowe bębna. W zależności od konstrukcji pralki ARDO może być paskiem klinowym albo wielorowkowym, a jego oznaczenie może wskazywać między innymi profil, długość, liczbę żeber lub wykonanie elastyczne. Pasek nie jest elementem uniwersalnym dla całej marki.
Ważne jest także prawidłowe ustawienie kół pasowych. Pasek może być nowy i mieć właściwą długość, a mimo to spadać, jeżeli koło bębna jest skrzywione, poluzowane albo ustawione nierówno względem koła silnika.
Objawy uszkodzenia lub zużycia paska
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Silnik pracuje, ale bęben się nie obraca | Zerwany pasek, pasek spadł z kół, uszkodzone mocowanie koła | Po odłączeniu zasilania zdejmij osłonę i obejrzyj układ napędowy | Brak paska nie oznacza jeszcze, że sam silnik jest sprawny; przed wymianą sprawdź również, czy koła obracają się bez zacięć |
| Bęben nie osiąga prędkości wirowania | Ślizganie paska, zużyte rowki, przeciążenie układu lub problem z silnikiem | Obejrzyj pasek pod kątem połysku, przetarć, pęknięć i pyłu gumowego; sprawdź, czy bęben można obrócić ręką | Zużyty pasek jest prawdopodobny, ale podobny objaw może powodować blokujące się łożysko, ciało obce albo usterka silnika |
| Pisk, świst lub zapach palonej gumy | Poślizg, zabrudzenie paska, niewspółosiowość kół lub zbyt duże obciążenie | Sprawdź powierzchnie robocze paska i kół oraz ślady tarcia na obudowie | Nie smaruj paska. Zanieczyszczony lub uszkodzony element należy wymienić po usunięciu przyczyny poślizgu |
| Pasek ponownie spada po wymianie | Niewłaściwy wariant, krzywe koło, luz na osi lub kole, nieprawidłowe ułożenie, zużyte łożyska | Zdejmij pasek i obracaj osobno kołem bębna oraz kołem silnika; obserwuj bicie, opory i luzy | Samo założenie kolejnego paska może tylko powtórzyć awarię |
| Pasek jest postrzępiony z jednej strony | Praca poza środkiem koła, przekoszenie kół, uszkodzona krawędź koła lub luz zespołu bębna | Sprawdź, czy pasek pozostaje w jednym torze podczas ręcznego obracania kołem | Jednostronne zużycie wskazuje na problem z prowadzeniem, a nie wyłącznie na naturalne zużycie gumy |
Brak obrotów bębna nie zawsze oznacza pasek
Jeżeli pralka pobiera wodę i wykonuje część programu, ale bęben stoi, najpierw sprawdź, czy pasek fizycznie znajduje się na kołach. Jeżeli jest na miejscu, trzeba uwzględnić także zużyte szczotki silnika w starszych konstrukcjach, problem z przewodami, sterowaniem silnika, blokadą drzwi albo mechaniczne zablokowanie bębna.
Jeżeli bęben obraca się ciężko również po zdjęciu paska, nie zakładaj nowej części. Taki wynik kieruje diagnostykę w stronę łożysk, ciała obcego, uszkodzenia krzyżaka lub deformacji zbiornika. Jeżeli bęben obraca się swobodnie, ale koło pasowe ma wyczuwalny luz albo widoczne bicie, sprawdź mocowanie koła i stan osi.
Oględziny i podstawowe sprawdzenie
Przed demontażem odłącz pralkę od sieci, zakręć dopływ wody i ustaw urządzenie tak, aby nie mogło się przewrócić. Nie uruchamiaj pralki ze zdjętą osłoną, jeżeli nie masz kwalifikacji do diagnostyki urządzeń pod napięciem.
- Sprawdź, czy pasek jest zerwany, zsunięty, rozciągnięty, popękany, zeszklony lub zabrudzony olejem.
- Obejrzyj rowki i krawędzie obu kół pasowych. Nie powinny mieć ostrych zadziorów, pęknięć ani śladów przegrzania.
- Zdejmij pasek i obróć koło bębna ręką. Powinno obracać się równomiernie, bez chrobotania, zacięć i wyraźnego bicia.
- Sprawdź luz koła pasowego względem osi. Luz poprzeczny lub kołysanie koła wymaga ustalenia, czy winne jest mocowanie, oś, łożyska lub sam element koła.
- Obróć koło silnika i sprawdź, czy nie zacina się oraz czy nie ma widocznego bicia.
Pomiar rezystancji paska nie ma zastosowania — jest to element mechaniczny. Miernikiem można badać inne obwody dopiero wtedy, gdy oględziny wykluczą problem napędu i istnieje dokumentacja właściwa dla konkretnego modelu ARDO. Pomiar ciągłości przewodów lub silnika nie potwierdza prawidłowego przenoszenia napędu przez pasek.
Gdzie znajduje się pasek i jak uzyskać dostęp
W pralkach ładowanych od frontu pasek zwykle znajduje się za tylną osłoną, pomiędzy kołem bębna a silnikiem. W niektórych konstrukcjach dostęp uzyskuje się po zdjęciu bocznej osłony. W pralkach ładowanych od góry napęd może być dostępny od dołu lub po zdjęciu odpowiedniego panelu.
Nie zakładaj z góry, że w każdym modelu ARDO trzeba demontować tylną blachę. Przed rozpoczęciem pracy obejrzyj sposób mocowania obudowy i nie zdejmuj panelu, który podtrzymuje ciężkie elementy bez odpowiedniego zabezpieczenia urządzenia.
Wymiana paska napędowego
Typowa kolejność wygląda następująco:
- Odłącz urządzenie od zasilania i odsuń je tak, aby zapewnić bezpieczny dostęp.
- Zdejmij osłonę przewidzianą dla danego wariantu pralki.
- Zrób zdjęcie prowadzenia starego paska, jeśli nie jest zerwany.
- Zsuń pasek z koła, obracając kołem bębna, albo zdejmij go z wału silnika — zależnie od konstrukcji.
- Załóż nowy pasek najpierw na mniejsze koło silnika, a następnie nakładaj go na większe koło, powoli obracając kołem bębna. Ta metoda nie dotyczy bez wyjątków każdego układu, dlatego nie używaj nadmiernej siły.
- Sprawdź, czy wszystkie żebra znajdują się w odpowiednich rowkach i czy pasek nie jest przesunięty ku jednej krawędzi.
- Obróć kołem ręcznie kilka razy. Pasek powinien ułożyć się bez schodzenia z toru, ocierania o obudowę i gwałtownego przeskakiwania.
- Przed zamknięciem obudowy sprawdź, czy nie pozostały fragmenty starego paska oraz czy przewody nie znajdują się w pobliżu kół.
- Po montażu wykonaj próbę bez wsadu, obserwując pracę napędu przez zamkniętą obudowę. Zatrzymaj urządzenie, jeśli pojawi się pisk, zapach gumy, bicie lub ponowne zsuwanie paska.
Nie napinaj paska przez przypadkowe przesuwanie silnika, jeżeli dany model nie ma przewidzianej regulacji. W części pralek napięcie wynika z konstrukcji i właściwego doboru paska, a w innych stosuje się regulowane mocowanie lub napinacz. Zbyt ciasny pasek może obciążać łożyska i silnik, a zbyt luźny będzie się ślizgał.
Opisane czynności serwisowe wymagają odpowiednich narzędzi, doświadczenia i zachowania zasad bezpieczeństwa. Diagnostykę pod napięciem, pomiary pracującego urządzenia oraz naprawy silnika lub modułu sterującego powinien wykonywać wykwalifikowany serwisant.
Jak dobrać pasek do pralki ARDO
Nie wybieraj części wyłącznie po zdjęciu, nazwie modelu albo podobnej długości. Przed zakupem porównaj:
- pełne oznaczenie nadrukowane na starym pasku, na przykład kombinację cyfr i symboli profilu;
- typ paska: klinowy, wielorowkowy lub elastyczny;
- długość katalogową oraz szerokość i liczbę żeber, jeśli występują;
- sposób prowadzenia i napięcia paska;
- średnice, szerokość oraz stan kół pasowych;
- pełne oznaczenie pralki z tabliczki znamionowej.

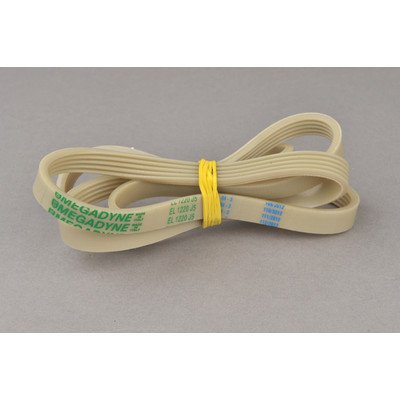

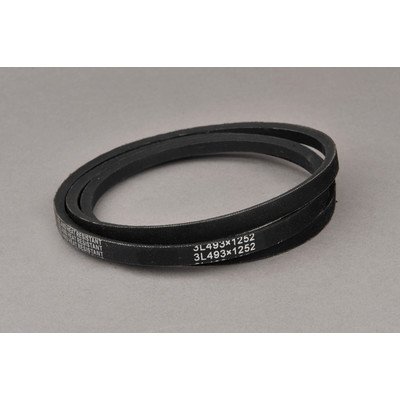

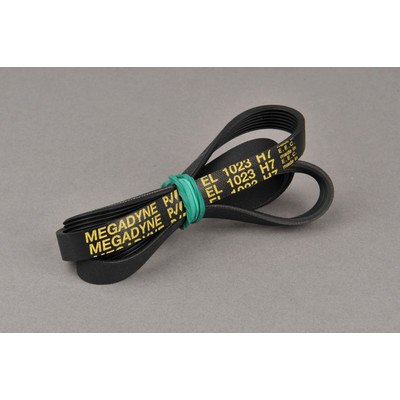

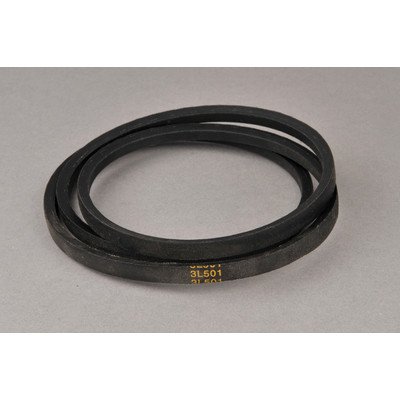

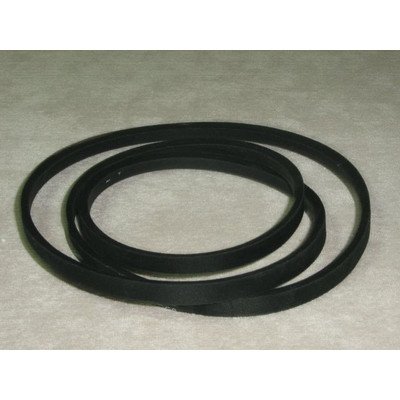

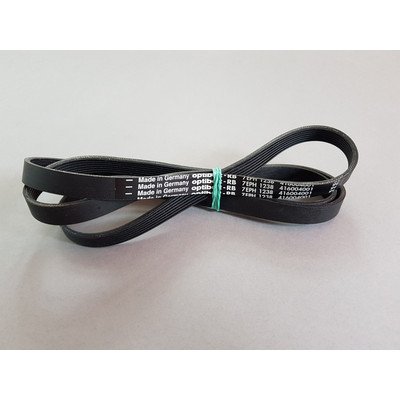

Oznaczenia spotykane przy paskach, takie jak 3L493, 3L501, H7, J5 lub podobne, należy traktować jako część konkretnego oznaczenia katalogowego. Nie wolno zakładać, że sama liczba albo jedna litera wystarczy do potwierdzenia zgodności.
Jeżeli oznaczenie paska jest nieczytelne, przygotuj zdjęcie całego paska, koła pasowego i tabliczki znamionowej. W przypadku ARDO skrócony model może nie wystarczyć do rozróżnienia wariantu. Najbezpieczniej przekazać pełne dane z tabliczki oraz informację, czy pasek jest elastyczny i jak jest prowadzony.
Jeżeli nowy pasek spada natychmiast po montażu, nie skracaj go, nie wierć dodatkowych otworów i nie stosuj prowizorycznych napinaczy. Najpierw porównaj oznaczenie, sprawdź współosiowość kół i wyklucz luz łożysk lub osi bębna.
FAQ
Czy brak wirowania oznacza uszkodzony pasek?
Nie. Zerwany albo ślizgający się pasek może uniemożliwić wirowanie, ale podobny objaw powodują również problemy z odpompowaniem wody, silnikiem, szczotkami, sterowaniem lub mechaniczne zablokowanie bębna. Najpierw sprawdź, czy silnik próbuje pracować i czy pasek jest fizycznie na kołach.
Czy można założyć pasek o tej samej długości, ale z innym profilem?
Nie należy tego robić bez potwierdzenia katalogowego. Inny profil, liczba żeber, szerokość lub wykonanie elastyczne zmieniają sposób współpracy z kołami. Pasek może pozornie pasować, ale ślizgać się, hałasować albo spadać.
Dlaczego nowy pasek wydaje się krótszy od starego?
Stary pasek mógł się rozciągnąć podczas pracy. Nowy element może wymagać naciągnięcia podczas montażu, ale nie wolno oceniać dopasowania wyłącznie po długości mierzonej na luźnym, zużytym pasku. Decydujące jest pełne oznaczenie i zgodność z konkretnym wariantem pralki.
Co sprawdzić, gdy pasek spada po kilku praniach?
Sprawdź, czy koło bębna nie ma bicia ani luzu, czy śruba lub inne mocowanie nie jest poluzowane, czy koła są współosiowe oraz czy łożyska nie powodują nadmiernego ruchu bębna. Skontroluj również, czy założono właściwy typ paska i czy jego żebra są prawidłowo ułożone.
Czy można użyć starego paska po jego ponownym założeniu?
Jeśli pasek spadł bez widocznych uszkodzeń, można go obejrzeć i ustalić przyczynę zsunięcia, ale ponowny montaż nie rozwiązuje problemu zużycia, rozciągnięcia ani pęknięć. Po stwierdzeniu przetarć, połysku, pyłu gumowego lub zdeformowanych żeber pasek należy wymienić.
Jakie dane przesłać do doboru paska ARDO?
Przygotuj pełne oznaczenie modelu z tabliczki znamionowej, zdjęcie oznaczeń starego paska oraz fotografie układu napędowego. Warto pokazać także koło bębna i miejsce, w którym pasek schodzi z toru. Sam skrócony model lub zdjęcie podobnego paska nie daje pewnego potwierdzenia zgodności.
