Elementy zbiornika pralek BOSCH/SIEMENS
Elementy zbiornika pralek Bosch i Siemens obejmują między innymi bębny, krzyżaki, wanny, mieszacze i sprężyny zawieszenia. Ich uszkodzenie może powodować stukanie, ocieranie, luz bębna, wyciek lub silne drgania. Przed zakupem ustal źródło objawu i odczytaj pełny E-Nr pralki wraz z końcówką /xx.
Który element zbiornika może odpowiadać za usterkę?
Zbiornik jest nieruchomą wanną utrzymującą wodę, natomiast perforowany bęben obraca się w jego wnętrzu. Z bębnem współpracują krzyżak i wał, ułożyskowanie, koło pasowe lub napęd bezpośredni, a cały zespół piorący jest zawieszony na sprężynach i podparty amortyzatorami. Do tej grupy należą również mieszacze, nazywane zabierakami bębna, części wanny oraz elementy mocujące.
Sam hałas podczas wirowania nie wskazuje jeszcze części, którą należy zamówić. Podobny objaw mogą powodować łożyska, pęknięty krzyżak, przedmiot znajdujący się między bębnem a zbiornikiem, luźny mieszacz, koło pasowe, amortyzatory, sprężyny albo przeciwwaga.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Narastające wycie lub dudnienie wraz ze wzrostem obrotów | zużyte łożyska, uszkodzony wał krzyżaka, rzadziej napęd | obrócić pusty bęben ręcznie; w konstrukcji z paskiem wykonać próbę po jego zdjęciu | hałas pozostający po odłączeniu paska kieruje diagnostykę w stronę bębna i ułożyskowania, ale nie rozstrzyga jeszcze między łożyskiem a krzyżakiem |
| Stukanie, bicie bębna lub nierówna szczelina przy fartuchu | pęknięte ramię krzyżaka, duży luz łożysk, poluzowane koło pasowe, ciało obce | unosić krawędź bębna w kilku położeniach i obserwować jego ruch względem zbiornika | wyraźny, nierówny luz albo zmiana szczeliny wymaga kontroli krzyżaka i osi; brak luzu nie wyklucza przedmiotu pod bębnem |
| Metaliczne skrobanie w określonym miejscu obrotu | fiszbina, moneta, wkręt lub inny przedmiot między bębnem a wanną | powoli obracać bęben i nasłuchiwać, czy dźwięk powtarza się raz na obrót | punktowe skrobanie bez typowego szumu łożysk przemawia za ciałem obcym; dalsze używanie może uszkodzić grzałkę, bęben lub zbiornik |
| Pralka podskakuje lub zbiornik uderza w obudowę | niewypoziomowanie, nierówny wsad, zużyte amortyzatory, zsunięta albo pęknięta sprężyna | najpierw sprawdzić ustawienie i zachowanie z różnymi wsadami, następnie obejrzeć zawieszenie | objaw występujący tylko przy pojedynczym, ciężkim wsadzie nie potwierdza awarii; stale przechylony zbiornik może wskazywać na problem ze sprężyną |
| Woda pojawia się pod pralką | pęknięcie wanny, nieszczelność połączenia części zbiornika, uszkodzony wąż, fartuch, pompa lub uszczelnienie wału | ustalić najwyższy mokry punkt i ślad spływania wody | kałuża pod urządzeniem nie wystarcza do rozpoznania pękniętego zbiornika; woda w tylnej części przy osi może wskazywać na uszczelnienie ułożyskowania |
| Mieszacz jest luźny albo zahacza o odzież | pęknięte zaczepy mieszacza, uszkodzone gniazda w bębnie, niewłaściwy wariant części | poruszyć mieszaczem i obejrzeć wszystkie punkty mocowania | wymiana samego mieszacza ma sens, jeśli otwory i krawędzie bębna nie są zdeformowane |
Jak odróżnić łożyska od krzyżaka i ciała obcego?
Próba ręcznego obracania
Odłącz pralkę od zasilania, zamknij dopływ wody i opróżnij bęben. Obracaj go powoli, a następnie nieco szybciej. Zużyte łożyska mogą wydawać równomierny szum, chrobot lub dudnienie obecne przez cały obrót. Przedmiot pod bębnem częściej daje punktowe skrobanie albo stukanie powracające w podobnym położeniu.
W pralkach z napędem paskowym zdjęcie paska pomaga oddzielić opory zespołu piorącego od odgłosów silnika i paska. Jeśli po zdjęciu paska bęben nadal pracuje głośno, przyczyny należy szukać po stronie bębna, zbiornika, łożysk lub przedmiotu znajdującego się wewnątrz. Cicha praca bębna po tej próbie przenosi podejrzenie na napęd, lecz nie jest automatycznym potwierdzeniem uszkodzenia silnika.
Kontrola luzu bębna
Chwyć wewnętrzny bęben przy otworze drzwi i delikatnie unoś go względem zbiornika. Powtórz próbę po obróceniu bębna o około ćwierć obrotu. Wyczuwalny stuk, nadmierny ruch albo luz zmieniający się zależnie od położenia może wskazywać na uszkodzenie krzyżaka lub osi. Równomierny luz połączony z hałasem ułożyskowania częściej kieruje uwagę na łożyska.
Jeżeli konstrukcja ma tylne koło pasowe, technik może jednocześnie obserwować ruch koła i bębna. Bęben poruszający się względem wału lub koła wymaga kontroli krzyżaka. Test zewnętrzny jest jednak tylko badaniem wstępnym — stan ramion krzyżaka można wiarygodnie ocenić dopiero po rozebraniu zespołu piorącego.
Sprawdzenie przestrzeni między bębnem a zbiornikiem
Ciało obce można czasem zauważyć przez otwory bębna. Głębsza kontrola bywa wykonywana po wymontowaniu grzałki albo odłączeniu dolnego węża zbiornika, zależnie od konstrukcji pralki. Potrzebne są latarka, chwytak lub kamera inspekcyjna. Nie ciągnij przedmiotu na siłę przez perforację, ponieważ można odkształcić bęben albo pozostawić jego fragment wewnątrz.
Demontaż grzałki wymaga później prawidłowego osadzenia uszczelki i sprawdzenia szczelności. Jeśli nie ma pewności co do położenia grzałki, czujnika temperatury lub sposobu montażu w konkretnym E-Nr, należy korzystać z procedury przeznaczonej dla danego wariantu.
Silne drgania nie zawsze oznaczają uszkodzony zbiornik
Przed demontażem sprawdź wypoziomowanie urządzenia, stabilność podłoża, kontakt obudowy ze ścianą oraz sposób rozłożenia prania. Pojedynczy ręcznik, koc lub nasiąknięta mata mogą utworzyć niewyważony wsad. W nowo ustawionej pralce trzeba również upewnić się, że usunięto wszystkie zabezpieczenia transportowe zgodnie z instrukcją modelu.
Jeśli problem powtarza się przy różnych wsadach, obejrzyj sprężyny i położenie zbiornika. Pęknięta lub zsunięta sprężyna może spowodować przechylenie całego zespołu. Zużyte amortyzatory zwykle nie utrzymują ruchu zbiornika podczas rozpędzania i hamowania. Są one dostępne w osobnej kategorii amortyzatorów pralek Bosch/Siemens.
Nie wymieniaj sprężyn, amortyzatorów i łożysk jednocześnie „na próbę”. Najpierw określ, czy porusza się cały zbiornik, czy występuje luz samego bębna wewnątrz wanny.
Kiedy wystarczy część, a kiedy potrzebny jest większy zespół?
Zakres naprawy zależy od konstrukcji konkretnej pralki oraz sposobu oferowania części przez producenta:

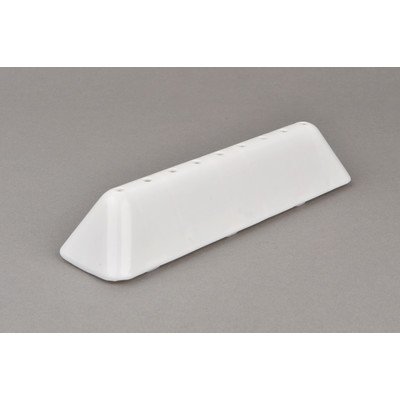

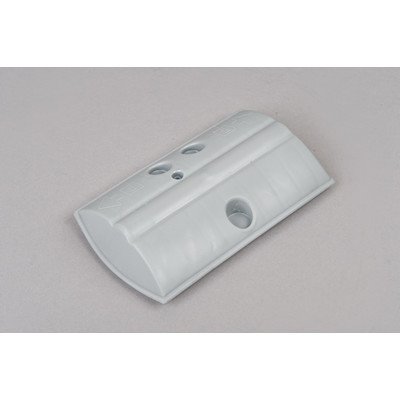

- Mieszacz bębna można wymienić oddzielnie, jeśli uszkodzone są jego zaczepy, a gniazda w bębnie pozostały całe. Trzeba porównać długość, profil, rozmieszczenie zaczepów i kierunek montażu.

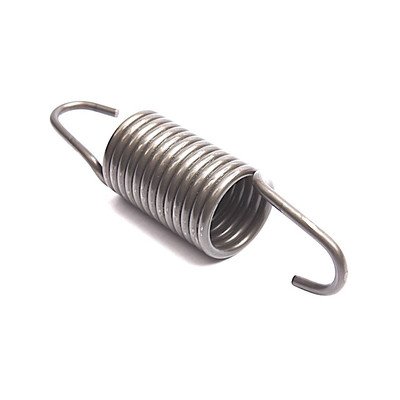

- Sprężynę zawieszenia wymienia się po pęknięciu, trwałym rozciągnięciu lub uszkodzeniu zakończenia. Ważne są długość, kształt haków, sztywność i przypisanie do właściwej pozycji.

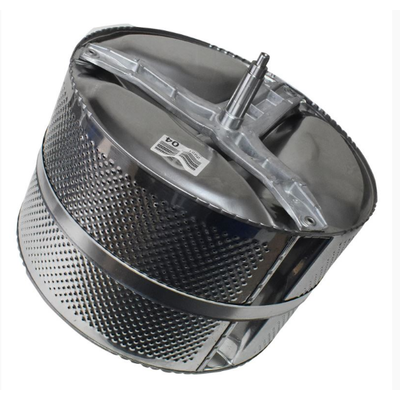

- Krzyżak może występować oddzielnie, razem z bębnem albo wyłącznie jako składnik kompletnego zespołu. Identyczny rozstaw ramion nie potwierdza zgodności wału, uszczelnienia i mocowań.

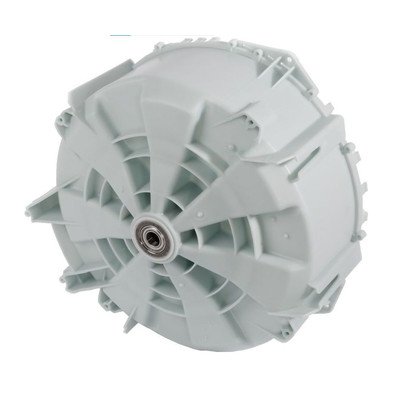

- Łożyska i uszczelniacz bywają dostępne jako zestaw naprawczy, ale w innych wykonaniach katalog przewiduje tylną część zbiornika z fabrycznym ułożyskowaniem albo cały zbiornik. Odpowiednie części znajdziesz w kategorii ułożyskowania pralek Bosch/Siemens.
- Tylna lub przednia część wanny musi pasować do drugiej połowy, uszczelnienia, grzałki, węży i mocowań. Połówki podobnych zbiorników nie muszą być wzajemnie zamienne.

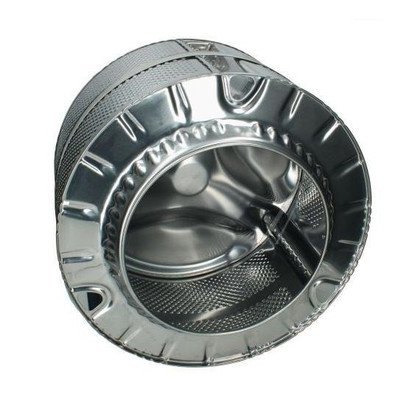

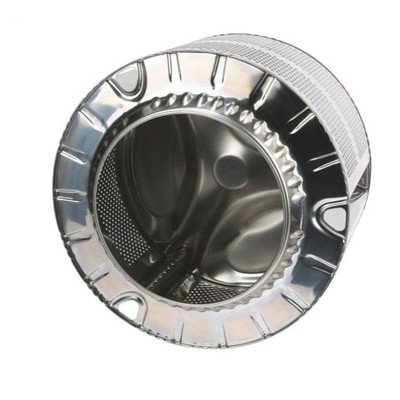

- Kompletny zbiornik lub bęben z krzyżakiem może być właściwym rozwiązaniem, gdy katalog nie przewiduje elementów osobno, wanna jest zgrzewana albo wał i gniazda łożysk zostały poważnie uszkodzone.
Jeśli wał krzyżaka jest skorodowany, wytarty w miejscu pracy uszczelniacza lub ma luz w nowych łożyskach, sama wymiana łożysk nie przywróci trwałej szczelności. Podobnie nowy krzyżak nie rozwiąże problemu, gdy bęben jest zdeformowany albo otwory mocujące zostały wyrwane.
Jak wygląda dostęp i wymiana elementów zbiornika?
Wymiana mieszacza może być wykonywana od wnętrza bębna, ale sposób zwolnienia zaczepu różni się między wersjami. Nie podważaj go przypadkowym narzędziem bez ustalenia kierunku przesunięcia — łatwo uszkodzić mocowanie w stalowym bębnie.
Wymiana sprężyny wymaga podparcia zbiornika przed zwolnieniem haka. Zespół piorący jest ciężki, a odciążona sprężyna może gwałtownie zmienić położenie. Nową część montuje się w tych samych punktach zaczepienia, bez prostowania haków i bez zastępowania sprężyny wariantem o podobnej długości.
Naprawa łożysk, krzyżaka, bębna lub wanny zazwyczaj wymaga wyjęcia zespołu piorącego. W zależności od serii demontuje się odpowiednie panele obudowy, fartuch, napęd, przeciwwagi, przewody, węże, amortyzatory i sprężyny. Złącza oraz węże należy oznaczyć i sfotografować przed rozłączeniem. Zbiornik trzeba stabilnie podeprzeć, zanim zostanie odpięty od zawieszenia.
Po rozpołowieniu wanny ocenia się:
- stan ramion, wału i mocowań krzyżaka;
- powierzchnię, po której pracuje uszczelniacz;
- gniazda łożysk i ślady korozji;
- bęben pod kątem pęknięć, deformacji i ocierania;
- krawędzie, uszczelkę lub połączenie obu części zbiornika;
- grzałkę i inne elementy, które mógł uszkodzić opadający bęben.
Łożysk nie należy osadzać uderzeniami przenoszonymi przez niewłaściwy pierścień. Po złożeniu bęben powinien obracać się bez punktowych oporów, a połączenia zbiornika muszą przejść kontrolę szczelności. Pierwszą próbę wykonuje się bez wsadu, obserwując napełnianie, obracanie, odpompowanie i rozpędzanie.
Opisane prace przy wyjmowaniu zbiornika wymagają doświadczenia, stabilnego podparcia ciężkiego zespołu i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Przed demontażem urządzenie musi być odłączone od zasilania i instalacji wodnej.
Jak dobrać element zbiornika Bosch lub Siemens?
Podstawą jest pełny E-Nr z końcówką /xx, na przykład WAN.../26, odczytany z tabliczki znamionowej. W pralkach ładowanych od frontu etykieta zwykle znajduje się przy otworze drzwi lub na ich wewnętrznej stronie. Nie pomijaj cyfr po ukośniku — mogą oznaczać wariant z innym bębnem, wanną, krzyżakiem, sprężynami lub mocowaniami.
Po ustaleniu E-Nr porównaj numer części oraz zakres katalogowy. Zdjęcie produktu nie wystarcza, ponieważ podobnie wyglądające elementy mogą różnić się:
- średnicą, głębokością i pojemnością bębna;
- dopuszczalną prędkością wirowania oraz wykonaniem krzyżaka;
- średnicą wału, łożysk i uszczelniacza;
- sposobem łączenia części wanny;
- miejscem na grzałkę, czujnik i króćce;
- kształtem haków sprężyny lub zatrzasków mieszacza;
- stroną i rozmieszczeniem punktów mocowania.
Jeśli na starej części zachował się numer, przepisz go razem ze wszystkimi zerami. Następnie potwierdź zgodność tego numeru z pełnym E-Nr — oznaczenie odlane na tworzywie może być numerem formy, a nie numerem handlowym kompletnej części. W razie wątpliwości przygotuj zdjęcie całej tabliczki znamionowej oraz uszkodzonego elementu z widocznymi mocowaniami.
FAQ – elementy zbiornika pralek Bosch i Siemens
Czy głośne wirowanie oznacza zużyte łożyska?
Nie zawsze. Równomierne wycie lub dudnienie nasilające się wraz z obrotami pasuje do zużycia łożysk, ale stukanie mogą powodować również krzyżak, koło pasowe, amortyzatory albo przedmiot pod bębnem. Pomaga ręczne obracanie, kontrola luzu i — w napędzie paskowym — próba po zdjęciu paska.
Jak sprawdzić, czy pękł krzyżak bębna?
Przy wyłączonej pralce sprawdź luz bębna względem zbiornika w kilku położeniach. Nierówna szczelina, punktowy luz, stukanie i ocieranie zwiększają podejrzenie uszkodzenia krzyżaka. Ostateczna ocena jego ramion zazwyczaj wymaga wyjęcia i rozebrania zespołu piorącego.
Czy można wymienić same łożyska?
Tylko wtedy, gdy konstrukcja i katalog części danego E-Nr przewidują taką naprawę, a wał, gniazda oraz zbiornik są w dobrym stanie. W innych wariantach potrzebna może być tylna wanna z ułożyskowaniem albo kompletny zbiornik. Nie dobieraj łożysk wyłącznie według wymiaru starego elementu.
Dlaczego nowy mieszacz wypada z bębna?
Przyczyną może być niewłaściwy wariant, montaż w złym kierunku, niedomknięty zatrzask albo uszkodzone gniazda w bębnie. Jeśli krawędzie otworów są wyrwane lub odkształcone, kolejny mieszacz może również nie zostać prawidłowo zamocowany.
Czy sprężyny zbiornika trzeba wymieniać parami?
Nie można przyjąć jednej zasady dla wszystkich pralek. Najpierw należy sprawdzić katalog dla pełnego E-Nr oraz stan obu stron zawieszenia. Nowa sprężyna musi mieć właściwe parametry i punkty zaczepienia; nie należy dobierać jej tylko na podstawie długości.
Gdzie znaleźć pełny E-Nr pralki Bosch lub Siemens?
Numer znajduje się na tabliczce znamionowej, zwykle przy otworze załadunkowym lub na wewnętrznej stronie drzwi. Do doboru potrzebne jest całe oznaczenie wraz z ukośnikiem i dwiema cyframi, ponieważ skrócona nazwa modelu nie identyfikuje wszystkich wersji technicznych.
