Moduły pralek BOSCH/SIEMENS
Moduł pralki Bosch lub Siemens może powodować brak reakcji, przerywanie programu, problemy z grzaniem, silnikiem albo komunikacją między podzespołami. Przed zakupem sprawdź zasilanie, wiązki i element wykonawczy, a część dobierz po pełnym oznaczeniu E-Nr z końcówką /xx, nie tylko po wyglądzie płytki.
Za co odpowiada moduł pralki Bosch lub Siemens?
Moduł elektroniczny wykonuje program zapisany w sterowniku i steruje między innymi elektrozaworami, blokadą drzwi, pompą odpływową, grzałką oraz silnikiem. W zależności od generacji pralki Bosch lub Siemens funkcje mogą być podzielone między kilka elementów: moduł mocy, moduł obsługi z wyświetlaczem, sterownik silnika lub moduł zasilania. Dlatego określenie „moduł pralki” nie zawsze oznacza jedną, uniwersalną płytę.
Nie każdy problem z programem jest awarią elektroniki. Ten sam objaw może wynikać z przerwanego przewodu, zablokowanej pompy, uszkodzonej blokady drzwi, wadliwego czujnika, grzałki, silnika albo braku dopływu wody.
Objawy, które mogą wskazywać na moduł
Podejrzenie modułu jest uzasadnione dopiero po wykluczeniu prostszych przyczyn. Warto zwrócić uwagę na następujące sytuacje:
- pralka nie reaguje na włącznik, a gniazdo, przewód i zabezpieczenie instalacji są sprawne;
- wyświetlacz działa, ale przyciski lub wybór programu nie reagują;
- urządzenie samoczynnie przerywa cykl, resetuje się albo wyłącza po rozgrzaniu;
- program zatrzymuje się mimo prawidłowego dopływu i odpływu wody;
- grzałka pozostaje załączona mimo niewłaściwego momentu programu;
- silnik nie otrzymuje prawidłowego sterowania, a sam silnik, szczotki lub falownik są sprawne;
- pojawiają się błędy komunikacji między modułem obsługi, modułem mocy i sterownikiem silnika;
- na płytce widać nadpalony element, pękniętą ścieżkę, ślady zalania lub korozję.
Losowy kod błędu albo migający wyświetlacz nie potwierdza jeszcze uszkodzenia modułu. Sterownik może jedynie informować o tym, że nie otrzymał oczekiwanej odpowiedzi z innego podzespołu.
Diagnostyka: objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić przed modułem | Co oznacza wynik |
| Pralka jest całkowicie martwa | Gniazdo, przewód, filtr przeciwzakłóceniowy, połączenia zasilające i ślady zalania | Brak zasilania na wejściu wyklucza moduł jako pierwszą przyczynę. Prawidłowe zasilanie i brak reakcji kierują diagnostykę do obwodu zasilania modułu, włącznika, modułu obsługi lub płyty głównej. |
| Wyświetlacz działa, ale przyciski nie reagują | Panel, taśmę lub przewód komunikacyjny, złącza i ślady wilgoci | Uszkodzenie może dotyczyć modułu obsługi, a nie modułu mocy. Samo podświetlenie wyświetlacza nie potwierdza sprawności komunikacji. |
| Program zatrzymuje się przy pobieraniu wody | Zawór, sitka, ciśnienie wody, wąż, hydrostat i przewód hydrostatu | Jeśli moduł nie otrzymuje sygnału właściwego poziomu wody, może zatrzymać program mimo sprawnej elektroniki. Dopiero po wykluczeniu tych elementów ocenia się sterowanie zaworem i komunikację. |
| Pralka nie grzeje | Grzałkę, jej izolację względem masy, czujnik NTC, przewody i przekaźnik na module | Przerwana grzałka lub błędny odczyt NTC nie oznaczają uszkodzenia modułu. Moduł podejrzewa się wtedy, gdy obwód wykonawczy i pomiarowy są sprawne, a sterowanie jest nieprawidłowe. |
| Pralka nie wiruje lub nie obraca bębna | Silnik, szczotki, tachogenerator albo falownik, przewody i mechaniczne zablokowanie bębna | Brak obrotów może pochodzić z napędu. Pomiar samego modułu bez sprawdzenia silnika i wiązki prowadzi do błędnej wymiany. |
| Pompa nie wypompowuje wody | Filtr, wąż odpływowy, pompę i obecność ciała obcego | Zablokowana pompa może przeciążać element wykonawczy modułu. Po usunięciu przyczyny trzeba sprawdzić, czy nie doszło do uszkodzenia obwodu sterowania. |
| Program resetuje się lub pojawia się błąd komunikacji | Złącza, przewody między modułami, napięcia zasilające zgodnie z dokumentacją modelu i ślady korozji | Błąd może dotyczyć połączenia lub jednego z modułów. Nie należy wybierać części wyłącznie na podstawie kodu. |
Jak wykonać sensowne pomiary?
Przed pomiarem rezystancji odłącz pralkę od sieci, zamknij dopływ wody i odłącz badany element od układu. Pomiar elementu pozostającego w obwodzie może dać wynik zafałszowany przez inne podzespoły. Punkty pomiarowe i wartości referencyjne trzeba odczytać z dokumentacji konkretnego E-Nr, ponieważ różnią się między seriami.
Kontrola zasilania i przewodów
Najpierw wykonuje się oględziny wiązek, złączy, blokad mechanicznych wtyczek oraz miejsc narażonych na wilgoć i drgania. Nadpalone złącze, luźny pin lub skorodowany styk może powodować objawy przypominające awarię modułu.
Pomiar napięcia sieciowego oraz napięć wyjściowych modułu podczas pracy jest czynnością serwisową. Wymaga miernika z odpowiednią kategorią bezpieczeństwa, znajomości punktów pomiarowych i zabezpieczenia przed przypadkowym dotknięciem części pod napięciem. Nie wolno wykonywać takich testów przez zwieranie pinów ani obchodzenie blokady drzwi.
Kontrola elementów współpracujących
Przed zakupem modułu warto zbadać element, który według objawu nie działa:
- grzałkę — ciągłość obwodu oraz brak przebicia do obudowy;
- czujnik NTC — zmianę rezystancji wraz z temperaturą i zgodność wyniku z dokumentacją urządzenia;
- pompę — drożność, swobodę wirnika, ciągłość uzwojenia i stan złącza;
- blokadę drzwi — mechaniczne zatrzaskiwanie oraz elektryczne działanie zgodne ze schematem;
- silnik — stan szczotek, uzwojeń, tachogeneratora lub falownika, zależnie od zastosowanego napędu;
- hydrostat — drożność przewodu, reakcję na zmianę ciśnienia i ciągłość styków, jeśli dany model wykorzystuje taki typ czujnika.
Prawidłowy pomiar rezystancji nie potwierdza pełnej sprawności elementu pod obciążeniem. Na przykład przekaźnik może mieć poprawne styki w spoczynku, ale nie załączać obciążenia, a przewód może wykazywać ciągłość bez obciążenia i tracić kontakt podczas drgań.
Oględziny modułu
Po odłączeniu urządzenia od sieci można sprawdzić, czy płytka nie ma:
- śladów zalania lub osadu po wyschniętej wodzie;
- nadpalonych przekaźników, triaków, elementów zasilacza albo złączy;
- pękniętych lutów przy cięższych elementach i konektorach;
- zwęglonych lub przerwanych ścieżek;
- korozji pinów oraz nalotu na wiązce.
Brak widocznych uszkodzeń nie oznacza sprawności modułu. Awaria może dotyczyć mikrokontrolera, pamięci, zasilacza impulsowego albo komunikacji między płytami. Z kolei wymiana spalonego elementu bez znalezienia przyczyny przeciążenia może doprowadzić do ponownego uszkodzenia modułu.
Naprawa płytki na poziomie elementów jest możliwa tylko wtedy, gdy usterkę da się wiarygodnie zlokalizować, a serwisant dysponuje schematem, odpowiednimi przyrządami i doświadczeniem z elektroniką sieciową. Przy module zalanym, zwęglonym lub uszkodzonym procesorze wymiana całego, właściwie dobranego zespołu może być bezpieczniejsza niż naprawa metodą prób.
Gdzie znajduje się moduł i jak uzyskać dostęp?
Położenie zależy od konstrukcji pralki. Moduł mocy znajduje się często w dolnej lub bocznej części obudowy, natomiast moduł obsługi może być umieszczony za panelem sterowania. W niektórych urządzeniach sterownik silnika lub falownik znajduje się bliżej napędu.
Typowy sposób przygotowania do demontażu obejmuje:
- odłączenie wtyczki, zamknięcie dopływu wody i zabezpieczenie podłogi przed resztką wody;
- wykonanie zdjęć położenia wiązek i złączy przed ich odłączeniem;
- zdjęcie tylko tych elementów obudowy, które wskazuje dokumentacja danej serii;
- oznaczenie przewodów, jeśli konstrukcja nie ma jednoznacznie kodowanych wtyczek;
- odblokowanie złączy bez ciągnięcia za przewody;
- sprawdzenie, czy nowy moduł jest zamocowany w tej samej pozycji i nie ma kontaktu z wilgocią lub ruchomymi elementami;
- kontrolę wszystkich wtyczek przed zamknięciem obudowy i wykonanie testu programu zgodnie z procedurą dla modelu.
Nie należy kopiować kolejności demontażu z innego modelu tylko dlatego, że obudowa wygląda podobnie. W pralkach Bosch i Siemens dostęp do elektroniki, liczba modułów oraz sposób ich mocowania zmieniają się między generacjami.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz naprawę modułów sieciowych powinien wykonywać wykwalifikowany serwisant.
Moduł zaprogramowany, moduł mocy i moduł obsługi
W nazwach części mogą występować określenia „moduł sterujący”, „moduł mocy”, „moduł obsługi”, „moduł wyświetlacza”, „inwerter” albo „moduł elektroniczny”. Nie są to automatycznie zamienne nazwy.

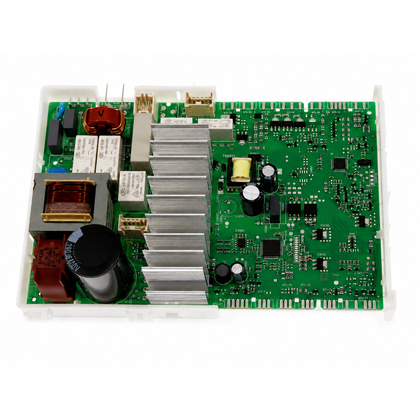

- Moduł mocy steruje częścią obciążeń, na przykład grzałką, pompą, zaworami lub silnikiem.

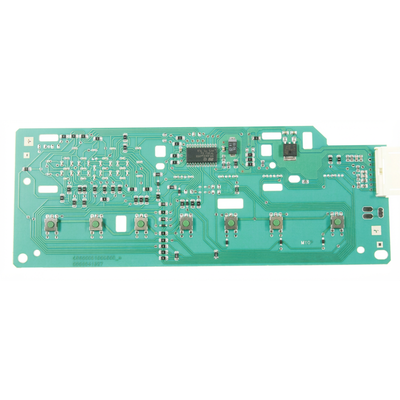

- Moduł obsługi odpowiada za przyciski, pokrętło, wyświetlacz i komunikację z użytkownikiem.
- Sterownik silnika lub inwerter może być oddzielnym zespołem, szczególnie w pralkach z napędem bezszczotkowym.
- Moduł zaprogramowany może wymagać przypisania do konkretnego wariantu urządzenia. Sam montaż płytki nie zawsze kończy naprawę.
Nie zakładaj, że każdy moduł wymaga programowania ani że każdy będzie działał po przełożeniu bez konfiguracji. Wymagania zależą od platformy elektronicznej, wersji oprogramowania i wyposażenia pralki.
Jak dobrać moduł Bosch lub Siemens?
Najważniejszym identyfikatorem jest pełny numer E-Nr z tabliczki znamionowej, wraz z końcówką /xx. Skrócona nazwa handlowa, na przykład sama seria WAN, WAE, WAW, WM albo iQ, nie identyfikuje jednoznacznie wykonania.
Przy doborze przygotuj:
- pełny E-Nr pralki Bosch lub Siemens;
- numer FD, jeśli znajduje się na tabliczce i jest potrzebny do rozróżnienia wersji;
- numer części odczytany z modułu, bez pomijania zer i końcówek;
- zdjęcie tabliczki znamionowej oraz obu stron płytki, jeśli potrzebna jest weryfikacja wariantu;
- informację, czy część jest modułem mocy, obsługi, wyświetlacza, silnika czy zasilania;
- opis objawu i wyniki kontroli elementów współpracujących.
Podobne zdjęcie, identyczne złącze albo numer płytki o zbliżonym zapisie nie wystarczają do potwierdzenia zgodności. Ten sam sterownik może być stosowany w różnych urządzeniach z innym kodem wariantu, wyposażeniem lub oprogramowaniem. Przed zamówieniem porównaj zgodność katalogową dla pełnego E-Nr, a nie tylko numer handlowy modułu.
Jeżeli nie masz pewności, zacznij od odczytania całej tabliczki znamionowej. Do weryfikacji prześlij pełny E-Nr z końcówką /xx, numer części z płytki i zdjęcie oznaczeń — dopiero taki komplet pozwala ograniczyć ryzyko zakupu niewłaściwego modułu.
FAQ
Czy brak uruchomienia pralki oznacza uszkodzony moduł?
Nie. Najpierw sprawdza się gniazdo, przewód, zabezpieczenie, filtr przeciwzakłóceniowy, włącznik, złącza oraz ślady zalania. Dopiero prawidłowe zasilanie i brak reakcji urządzenia uzasadniają dalszą diagnostykę modułu.
Czy kod błędu wskazuje konkretny moduł?
Nie zawsze. Kod jest informacją o wykrytej nieprawidłowości, a nie automatycznym wskazaniem części do wymiany. Ten sam kod może wynikać z czujnika, przewodu, elementu wykonawczego albo komunikacji między modułami. Znaczenie trzeba sprawdzić dla konkretnego E-Nr.
Czy moduł Bosch pasuje do pralki Siemens?
Czasem części są wspólne dla urządzeń Bosch i Siemens należących do tej samej platformy, ale nie wolno potwierdzać zgodności na podstawie samej marki lub wyglądu. Wymagane jest sprawdzenie pełnego E-Nr, numeru części i wariantu oprogramowania.
Czy można wymienić sam uszkodzony przekaźnik lub triak?
Można, jeśli uszkodzenie zostało prawidłowo rozpoznane, a przyczyna przeciążenia jest znana. Wymiana elementu bez sprawdzenia grzałki, pompy, silnika, wiązki lub zasilacza może spowodować ponowne uszkodzenie płytki. Prace przy module sieciowym są przeznaczone dla osoby z odpowiednim przygotowaniem.
Czy po wymianie modułu pralka wymaga programowania?
Zależy to od konstrukcji i wersji modułu. Niektóre części są fabrycznie przygotowane do określonego modelu, inne wymagają konfiguracji lub zaprogramowania. Informację należy potwierdzić dla pełnego E-Nr oraz konkretnego numeru części.
Jakie dane wysłać do doboru modułu?
Przygotuj pełny E-Nr Bosch lub Siemens z końcówką /xx, numer FD, numer z etykiety modułu oraz zdjęcie tabliczki znamionowej i złączy. Sam skrócony model lub fotografia płytki może nie wystarczyć do rozpoznania właściwego wariantu.
