Termostaty, termiki i bezpieczniki termiczne do pralek Whirlpool
Termostaty, termiki i bezpieczniki termiczne do pralek Whirlpool odpowiadają za kontrolę temperatury oraz ochronę obwodu grzania. Zimna lub przegrzana woda nie oznacza jednak automatycznie uszkodzenia termostatu — przyczyną może być także grzałka, przewody, moduł albo czujnik NTC. Dobieraj część po pełnym numerze serwisowym urządzenia i oznaczeniu starego elementu.
Jaką funkcję pełni termostat w pralce Whirlpool?
Określenie „termostat” może oznaczać różne elementy, zależnie od konstrukcji pralki Whirlpool:

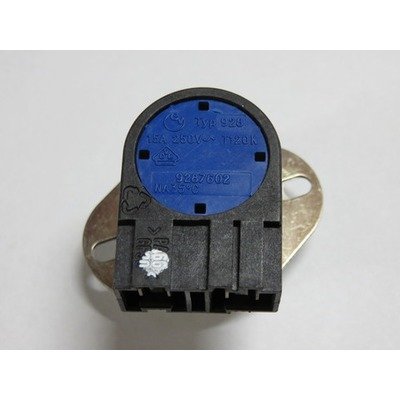

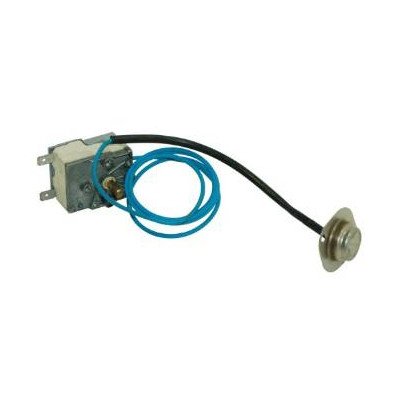

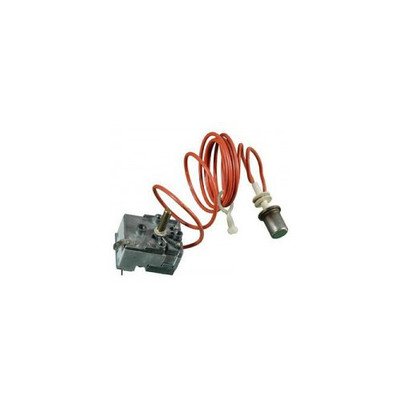

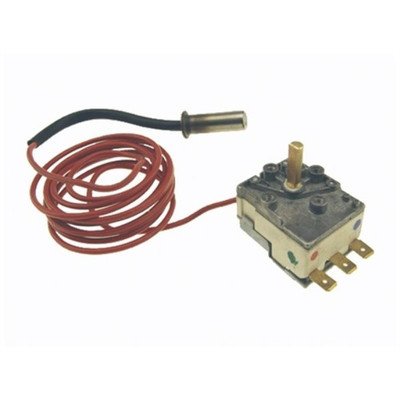

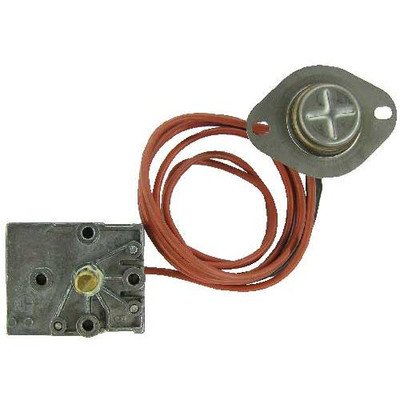

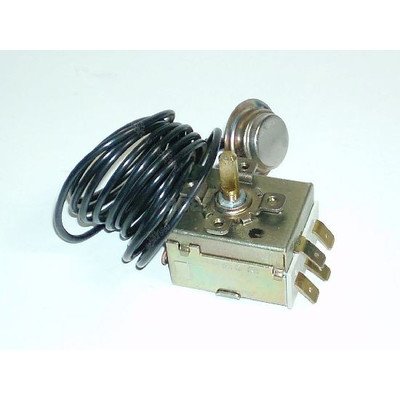

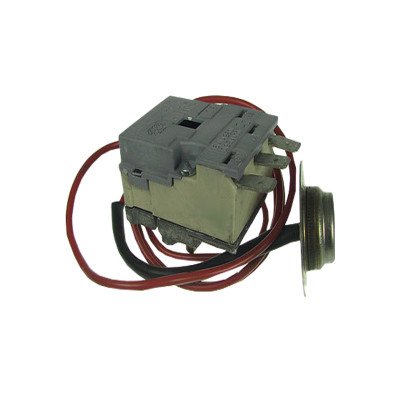

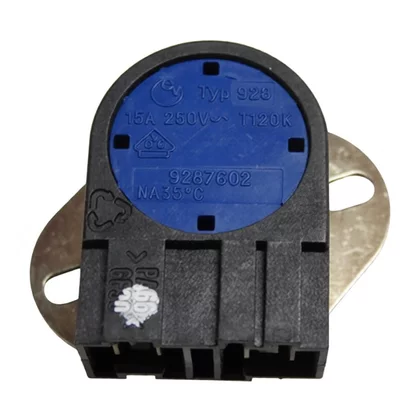

- termostat regulowany lub stały — mechaniczny element przełączający obwód po osiągnięciu określonej temperatury; spotykany przede wszystkim w starszych konstrukcjach;

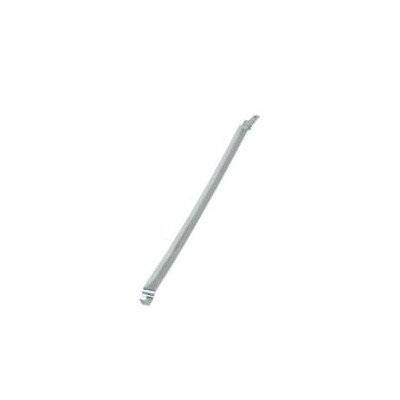

- czujnik NTC — termistor, którego rezystancja zmienia się wraz z temperaturą. Elektronika pralki przelicza ten sygnał i steruje grzałką;

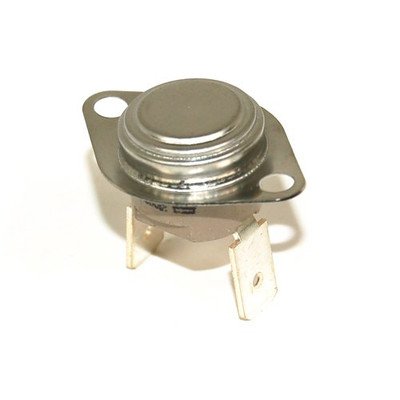

- termik lub bezpiecznik termiczny — zabezpieczenie reagujące na nadmierną temperaturę. Bezpiecznik termiczny jest elementem jednorazowym i po zadziałaniu pozostaje otwarty;
- termostat bezpieczeństwa — ogranicza temperaturę niezależnie od normalnej regulacji. Występuje tylko w wybranych wariantach urządzeń.
Nie należy zamieniać tych części między sobą tylko dlatego, że mają podobny wygląd albo zbliżoną liczbę wyprowadzeń. NTC nie jest mechanicznym wyłącznikiem temperatury, a bezpiecznika termicznego nie wolno zastępować zwykłym przewodem.
Zimna woda, przegrzewanie i zatrzymanie programu
Pralka nie podgrzewa wody
Możliwe przyczyny obejmują uszkodzoną grzałkę, przerwę w przewodach, niesprawny NTC, termostat, zabezpieczenie termiczne, przekaźnik lub element sterujący na module. W starszej pralce z termostatem mechanicznym trzeba również sprawdzić, czy styki termostatu przełączają się przy zmianie temperatury.
Najpierw ustal, czy pralka pobiera właściwą ilość wody i przechodzi do fazy prania. Jeżeli program szybko kończy etap grzania albo wyświetla błąd, nie traktuj tego jako dowodu uszkodzenia samego termostatu. Elektronika może przerwać cykl również po wykryciu problemu z grzałką, jej upływnością do obudowy lub obwodem pomiarowym.
Woda jest zbyt gorąca
Przegrzewanie może wynikać z błędnego odczytu NTC, przerwanego przewodu sygnałowego, sklejonych styków przekaźnika grzałki albo uszkodzenia modułu. W starszych urządzeniach podejrzany jest także termostat, który nie rozłącza obwodu przy wymaganej temperaturze.
Nie kontynuuj prania, jeżeli pojawia się para, zapach przegrzanej tkaniny lub wyraźnie zbyt wysoka temperatura. Wysoka temperatura może uszkodzić odzież, a dalsza praca może pogłębić awarię grzałki albo modułu.
Temperatura jest niestabilna
Wahania temperatury mogą mieć związek z zabrudzeniem lub osadami na czujniku, luźnym złączem, uszkodzeniem wiązki albo nieprawidłową pracą sterowania. W niektórych programach grzałka nie pracuje przez cały czas, dlatego chwilowe przerwy w grzaniu nie muszą oznaczać usterki.
Jeżeli problem występuje tylko na jednym programie lub przy jednej nastawie, sprawdź także pokrętło wyboru temperatury, programator oraz zgodność programu z konstrukcją urządzenia. Przypadek, w którym pralka grzeje wyłącznie na jednej nastawie, może wskazywać na sterowanie, a nie na sam czujnik.
Diagnostyka krok po kroku
1. Sprawdź objaw bez rozbierania pralki
Wybierz program, który zgodnie z instrukcją powinien podgrzewać wodę, i obserwuj przebieg cyklu. Szyba drzwi może stać się ciepła, ale dotykanie jej nie jest precyzyjnym pomiarem temperatury ani bezpiecznym sposobem potwierdzenia usterki.
Zwróć uwagę na:
- brak podgrzewania przy kilku programach;
- zatrzymanie cyklu w fazie grzania;
- komunikat lub kod błędu;
- przegrzewanie niezależnie od ustawionej temperatury;
- prawidłowe grzanie połączone z błędnym czasem trwania programu.
2. Obejrzyj grzałkę, czujnik i przewody
Przed zdjęciem obudowy odłącz pralkę od sieci, zakręć dopływ wody i przygotuj miejsce na ewentualny wyciek. Po uzyskaniu dostępu sprawdź, czy złącza przy grzałce i czujniku są całkowicie wsunięte, czy nie ma nadpalonych końcówek, wilgoci, korozji ani przewodów wyrwanych z zacisku.
Osad na czujniku może pogarszać przekazywanie temperatury, ale samo czyszczenie nie naprawi termistora z uszkodzoną charakterystyką. Nadpalone złącze trzeba ocenić razem z przewodem i elementem, który je obciąża — wymiana samego konektora bez znalezienia przyczyny może spowodować ponowienie awarii.
3. Zmierz czujnik NTC
Pomiar wykonuj przy odłączonym zasilaniu, po odpięciu złącza czujnika od wiązki lub modułu. Mierz rezystancję między właściwymi wyprowadzeniami NTC, zgodnie ze schematem konkretnego modelu. Jeżeli konstrukcja pozwala na bezpieczne wyjęcie czujnika, możesz porównać odczyt w temperaturze pokojowej i po kontrolowanym ogrzaniu.
W termistorze NTC rezystancja powinna zmniejszać się wraz ze wzrostem temperatury. Przerwa, odczyt bliski zeru albo brak płynnej zmiany wskazuje na uszkodzenie czujnika lub jego połączenia. Prawidłowa zmiana rezystancji nie potwierdza jednak pełnej sprawności: nie wyklucza złego styku, uszkodzenia przewodu pod obciążeniem, błędnej charakterystyki konkretnego NTC ani usterki wejścia pomiarowego modułu.
Wartości rezystancji zależą od zastosowanego termistora i temperatury. W jednej z dokumentacji serwisowych Whirlpool dla określonej rodziny urządzeń podano około 20 kΩ przy 25°C, około 10,6 kΩ przy 40°C i około 7,1 kΩ przy 50°C. Nie wolno przenosić tych wartości na każdą pralkę Whirlpool — przed oceną wyniku sprawdź tabelę dla danego modelu lub numeru części.
4. Sprawdź termostat mechaniczny albo termik
Jeżeli pralka ma klasyczny termostat z zestykami, odłącz jego przewody i sprawdź przejście zgodnie ze schematem urządzenia. Wynik zależy od temperatury elementu i jego typu: termostat może być zwarty w temperaturze pokojowej albo rozłączony, jeżeli jest to zabezpieczenie o określonym progu. Pomiar bez znajomości funkcji styków nie rozstrzyga więc, czy część jest sprawna.
Bezpiecznik termiczny powinien mieć przejście, jeżeli nie zadziałał. Otwarty bezpiecznik oznacza konieczność wymiany na element o takim samym typie, prądzie, temperaturze zadziałania, sposobie mocowania i złączu. Nie mostkuj go na stałe i nie montuj bezpiecznika o wyższej temperaturze „na próbę”. Najpierw ustal, dlaczego doszło do przegrzania.
5. Nie pomijaj grzałki i modułu
Grzałka może mieć prawidłową rezystancję roboczą, a mimo to wykazywać upływność do obudowy po rozgrzaniu lub pod napięciem. Prosty pomiar omomierzem nie zawsze wykrywa taką usterkę. Badanie izolacji odpowiednim miernikiem należy powierzyć osobie mającej doświadczenie w pracy z urządzeniami sieciowymi.
Jeżeli NTC ma właściwą charakterystykę, przewody są sprawne, a grzałka nie jest uszkodzona, następnym podejrzanym elementem może być przekaźnik, triak lub tor pomiarowy modułu. Nie wymieniaj modułu tylko na podstawie kodu błędu — kod wskazuje obszar diagnostyczny, a nie gwarantuje uszkodzenia konkretnej części.
W wybranych rodzinach pralek Whirlpool spotyka się kody dotyczące obwodu temperatury lub grzania, ale ich znaczenie jest zależne od platformy. Przykładowo w określonej dokumentacji serwisowej kod dotyczący otwartego lub zwartego NTC prowadzi do testu czujnika, a kod dotyczący braku wzrostu temperatury wymaga sprawdzenia grzałki i sterowania. Numeru kodu nie należy uogólniać na wszystkie modele Whirlpool.
Dostęp do elementu i wymiana
W wielu pralkach ładowanych od frontu grzałka z czujnikiem znajduje się w dolnej części zbiornika i jest dostępna po zdjęciu tylnego panelu. W innych konstrukcjach dostęp może wymagać zdjęcia blatu, przedniego panelu albo elementów znajdujących się przy zbiorniku. Pralka ładowana od góry może mieć zupełnie inną drogę demontażu.
Typowa kolejność prac przy zespole grzałki i NTC wygląda następująco:
- odłącz zasilanie, zamknij dopływ wody i opróżnij urządzenie;
- zdejmij panel wskazany w dokumentacji właściwego modelu;
- wykonaj zdjęcie ułożenia przewodów i oznacz złącza przed ich odłączeniem;
- odłącz przewody grzałki oraz wtyczkę NTC, nie ciągnąc za sam przewód;
- poluzuj nakrętkę docisku lub mocowania zgodnie z konstrukcją elementu;
- wyjmij część bez podważania zbiornika i sprawdź, czy uszczelnienie nie pozostało w gnieździe;
- zamontuj nowy element w tej samej pozycji, zwracając uwagę na uchwyt lub prowadnicę grzałki;
- podłącz przewody zgodnie ze zdjęciem i schematem, zamontuj wszystkie panele;
- wykonaj próbę napełnienia, prania i odpompowania, kontrolując szczelność.
Nie wszystkie modele mają identyczne mocowanie. W niektórych konstrukcjach czujnik NTC jest wsuwany w gniazdo grzałki, a w innych jest częścią zespołu lub ma osobną uszczelkę. Nie wkładaj czujnika na siłę i nie uruchamiaj pralki z odsłoniętymi zaciskami.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i przestrzegania zasad pracy przy urządzeniu zasilanym z sieci. Pomiarów pod napięciem nie wykonuj bez odpowiednich kwalifikacji. Po każdym takim pomiarze odłącz urządzenie przed dalszym demontażem.
Jak dobrać termostat, termik lub bezpiecznik?
Najpewniejszy dobór wymaga pełnego oznaczenia pralki Whirlpool z tabliczki znamionowej. W tej grupie urządzeń istotny jest przede wszystkim numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. Sam skrócony model handlowy może obejmować kilka wersji z innym czujnikiem, grzałką, termostatem albo wiązką.
Przed zamówieniem porównaj:
- numer serwisowy urządzenia i wersję wykonania;
- numer części, na przykład oznaczenie 481... albo C00...;
- typ elementu: NTC, termostat stały, termostat regulowany, termostat bezpieczeństwa lub bezpiecznik termiczny;
- liczbę i układ styków oraz rodzaj złącza;
- temperaturę zadziałania, zakres regulacji lub charakterystykę NTC;
- sposób mocowania, wymiary i położenie elementu przy grzałce;
- informację, czy część jest przeznaczona do pralki, czy do funkcji suszenia w pralko-suszarce.
Identyczne złącze nie gwarantuje zgodności. Moduł może oczekiwać konkretnej charakterystyki rezystancyjnej, a termik może mieć inną temperaturę zadziałania mimo podobnego wyglądu. Przed zakupem odczytaj numer serwisowy, oznaczenie starego elementu i — w razie wątpliwości — wykonaj wyraźne zdjęcie tabliczki znamionowej oraz części.
Konserwacja i zapobieganie powtórnej awarii
Termostat i NTC zwykle nie wymagają osobnej obsługi użytkownika. Warto natomiast usuwać nadmiar detergentu i osad zgodnie z instrukcją urządzenia, nie przeciążać bębna oraz reagować na wycieki przy grzałce. Jeżeli bezpiecznik termiczny zadziałał, nie ograniczaj naprawy do jego wymiany — sprawdź również grzałkę, przewody, wentylację i element sterujący właściwy dla danego urządzenia.
FAQ
Czy pralka Whirlpool bez grzania zawsze ma uszkodzony termostat?
Nie. Podobny objaw powodują między innymi grzałka, jej upływność do obudowy, przerwany przewód, niesprawny przekaźnik lub moduł. Najpierw trzeba rozróżnić, czy czujnik NTC ma prawidłową zmianę rezystancji i czy obwód grzałki jest sprawny.
Czy czujnik NTC można sprawdzić zwykłym multimetrem?
Tak, można sprawdzić jego rezystancję przy odłączonym zasilaniu. Pomiar trzeba wykonać na właściwych pinach i porównać z charakterystyką dla konkretnego modelu. Sam odczyt w temperaturze pokojowej nie wyklucza wszystkich usterek.
Czy można założyć termostat z inną temperaturą zadziałania?
Nie. Temperatura zadziałania jest częścią parametrów zabezpieczenia lub regulacji. Element o innym progu może powodować niedogrzewanie, przegrzewanie albo utratę ochrony urządzenia.
Czy otwarty bezpiecznik termiczny można zmostkować?
Nie. Bezpiecznik jest zabezpieczeniem jednorazowym i należy zastąpić go odpowiednim elementem po ustaleniu przyczyny przegrzania. Mostkowanie może doprowadzić do uszkodzenia pralki, instalacji lub pożaru.
Gdzie znajduje się termostat lub NTC w pralce Whirlpool?
W wielu pralkach NTC znajduje się w gnieździe grzałki w dolnej części zbiornika, ale starsze modele mogą mieć osobny termostat mechaniczny. Dostęp przez tylny panel, blat lub front zależy od konstrukcji konkretnego urządzenia.
Jakie oznaczenie podać do dobrania części?
Podaj pełny numer serwisowy z tabliczki znamionowej, zwykle 12-cyfrowy i rozpoczynający się od 85, a także pełny model oraz oznaczenie starego elementu. Zdjęcie tabliczki i złączy pomaga odróżnić warianty, których nie identyfikuje sam skrócony model.
