Przełączniki do odkurzacza Electrolux
Przełączniki do odkurzacza Electrolux obejmują włączniki sieciowe, przełączniki nożne, przyciski, mikrowyłączniki i regulatory. Objaw taki jak brak startu, przerywanie pracy albo działanie tylko w jednym trybie może mieć też inne przyczyny, dlatego część dobieraj po pełnym numerze PNC oraz wykonaniu urządzenia.
Jaką funkcję pełni przełącznik w odkurzaczu Electrolux?

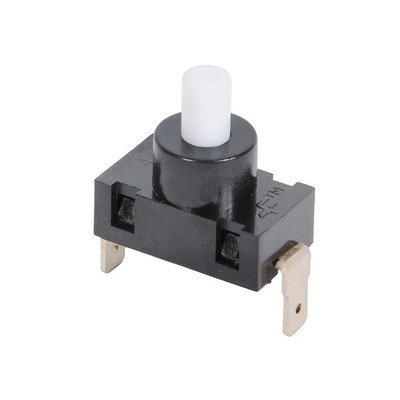

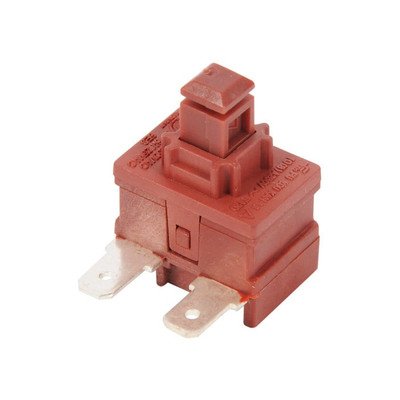

W zależności od konstrukcji przełącznik może załączać zasilanie silnika, wybierać tryb pracy, sterować regulacją mocy albo przekazywać sygnał do modułu elektronicznego. W katalogach części występują między innymi włączniki sieciowe, przełączniki nożne, przyciski, mikrowyłączniki, suwaki regulatora oraz kompletne zestawy przełączników. Nie są to części zamienne o uniwersalnym zastosowaniu — identycznie wyglądające elementy mogą mieć inne mocowanie, układ styków lub przeznaczenie.
W odkurzaczu przewodowym przełącznik może pracować bezpośrednio w obwodzie sieciowym. W odkurzaczu bezprzewodowym przycisk często współpracuje z płytką sterującą i baterią, dlatego jego wymiana nie jest równoznaczna z naprawą całego układu zasilania.
Objawy uszkodzonego przełącznika
Na problem z przełącznikiem może wskazywać:
- brak reakcji na naciśnięcie przycisku mimo sprawnego gniazdka i przewodu;
- konieczność wielokrotnego naciskania, poruszania lub przytrzymywania przycisku;
- przerywanie pracy po poruszeniu obudową, pedałem albo przewodem w pobliżu włącznika;
- wyczuwalne zacinanie, pęknięcie, nadmierny luz albo brak wyraźnego skoku mechanizmu;
- praca tylko w wybranym położeniu przełącznika;
- brak regulacji mocy przy jednoczesnym działaniu silnika;
- ślady nadtopienia, przebarwienia, okopcenia lub zapach przegrzanej izolacji.
Sam objaw nie potwierdza jednak uszkodzenia przełącznika. Brak startu może powodować również przerwany przewód, uszkodzony zwijacz kabla, zadziałane zabezpieczenie termiczne, problem z modułem sterującym, blokada pokrywy, rozładowana bateria albo przegrzanie po zatkaniu węża, ssawki lub filtra.
Diagnostyka: objaw, sprawdzenie i interpretacja
Odkurzacz nie reaguje na włącznik
Najpierw odłącz urządzenie od zasilania i wykonaj kontrole niewymagające otwierania obudowy:
- Podłącz inne urządzenie do tego samego gniazdka.
- Obejrzyj wtyczkę i przewód na całej długości, zwłaszcza okolice wejścia do obudowy oraz zwijacza.
- Sprawdź, czy worek lub pojemnik, filtry, wąż i ssawka nie są zatkane.
- Jeżeli odkurzacz wyłączył się po dłuższej pracy, pozostaw go do ostygnięcia zgodnie z instrukcją danego modelu.
- W wersji bezprzewodowej sprawdź ładowarkę, styki i wskazania baterii.
Jeżeli po tych czynnościach urządzenie nadal nie uruchamia się, przełącznik jest tylko jedną z możliwości. Dopiero kontrola toru zasilania pozwala rozróżnić przerwę w przewodzie, zwijaczu, przełączniku, termiku lub module.
Odkurzacz działa po poruszaniu przyciskiem albo przerywa
Taki objaw może oznaczać zużyte styki przełącznika, pęknięty element mechaniczny, luźne złącze albo przerwę w przewodzie. Po odłączeniu wtyczki należy sprawdzić, czy przewody przy przełączniku są osadzone, czy konektory nie są nadpalone i czy obudowa nie dociska elementu w nieprawidłowy sposób.
Jeśli przerwa występuje przy poruszaniu przewodem, bardziej prawdopodobne jest uszkodzenie kabla lub zwijacza niż samego przycisku. Nie należy stabilizować luźnego połączenia taśmą ani mostkować przełącznika — takie rozwiązanie może pozbawić urządzenie kontroli włączania i zwiększyć ryzyko porażenia lub pożaru.
Silnik pracuje, ale nie działa regulacja mocy

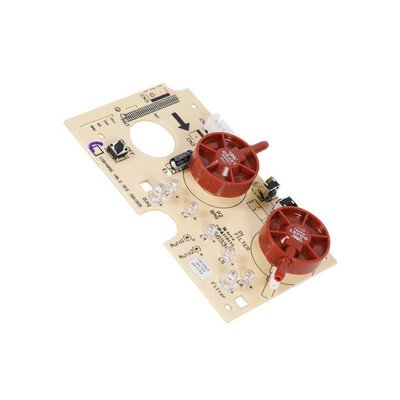

W odkurzaczach z regulacją elektroniczną problem może dotyczyć suwaka, potencjometru, mikrowyłącznika, modułu regulatora albo samego elementu sterującego silnikiem. Jeżeli silnik działa stale z pełną mocą, nie oznacza to automatycznie uszkodzenia przełącznika: przyczyną może być przerwa w obwodzie sterowania lub awaria elektroniki.

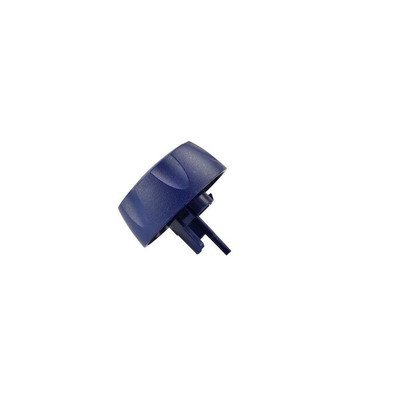

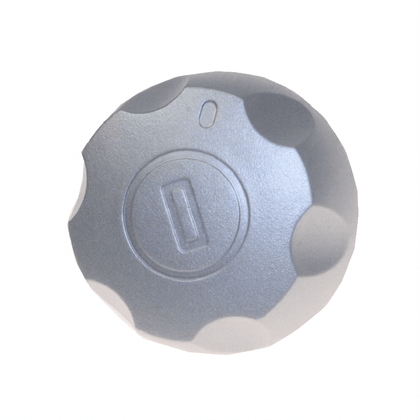

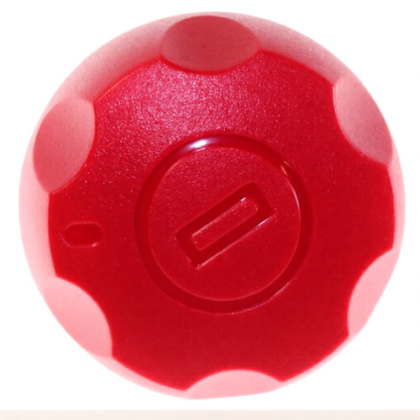

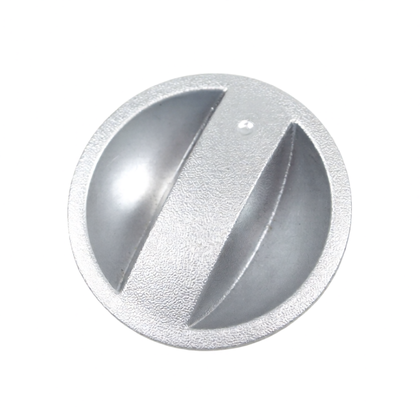

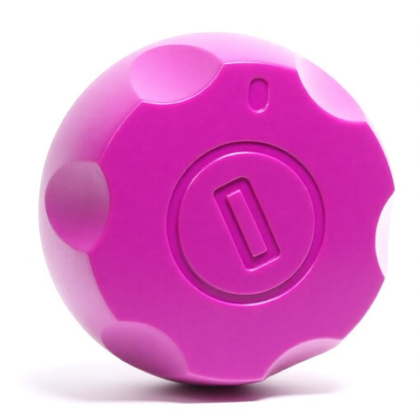

Jeżeli urządzenie ma regulator obrotowy lub suwakowy, jego ruch powinien być mechanicznie płynny, bez zacięć i uszkodzeń. Pomiar rezystancji wykonuje się dopiero po odłączeniu elementu od pozostałej elektroniki, ponieważ pomiar całej płytki może dać wynik niemający znaczenia diagnostycznego. Dla regulatorów nie ma jednej uniwersalnej wartości rezystancji — należy porównać wynik z dokumentacją konkretnego modelu albo z identycznym, sprawnym elementem.
Jak sprawdzić przełącznik miernikiem?
Pomiar ciągłości lub rezystancji wykonuj wyłącznie przy odłączonym urządzeniu, po odczekaniu na rozładowanie elementów elektronicznych i po odłączeniu przewodów od badanego przełącznika. W odkurzaczach sieciowych przełącznik może być związany z napięciem 230 V, dlatego nie wykonuj pomiarów pod napięciem bez kwalifikacji, odpowiednich przyrządów i procedury dla danego modelu.
Przy sprawdzaniu przełącznika:
- ustal na podstawie oznaczeń, schematu lub dokumentacji, które styki powinny się zwierać w danym położeniu;
- przyłóż sondy do właściwej pary styków, a nie przypadkowych pinów złącza;
- w pozycji wyłączenia oczekuj rozwarcia tam, gdzie obwód ma być odłączony;
- w pozycji włączenia oczekuj przejścia o małej rezystancji, jeśli jest to zwykły styk mechaniczny;
- przestawiaj przełącznik kilkakrotnie i obserwuj, czy wynik jest powtarzalny;
- porównaj wynik z funkcją konkretnego styku, ponieważ przełączniki wielopozycyjne mogą przełączać różne obwody.
Wynik wskazujący przerwę w obwodzie, który powinien być zwarty, przemawia za uszkodzeniem styku lub mechanizmu. Niestabilne wskazania mogą oznaczać zużycie styków, luźne wyprowadzenie albo zabrudzenie. Prawidłowa ciągłość nie potwierdza jednak pełnej sprawności pod obciążeniem — przełącznik może przewodzić podczas pomiaru, a nagrzewać się lub przerywać przy rzeczywistym prądzie silnika.
Jeżeli pomiar przełącznika jest prawidłowy, dalszego szukania wymagają przewód, zwijacz, termik, moduł, silnik lub układ baterii. Nie wymieniaj kilku elementów jednocześnie tylko dlatego, że urządzenie nie startuje.
Dostęp do przełącznika i wymiana

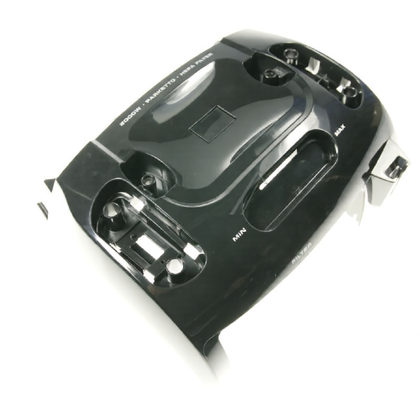

Sposób dostępu zależy od rodziny odkurzacza. W części modeli cylindrycznych przełącznik znajduje się pod górną listwą, panelem sterującym lub przyciskiem obudowy. W innych konstrukcjach trzeba wcześniej zdjąć pokrywę, uchwyt albo część korpusu. W odkurzaczach pionowych i bezprzewodowych przycisk może być elementem uchwytu lub modułu z elektroniką.
Przed demontażem:
- Odłącz wtyczkę od gniazdka albo wyjmij baterię, jeśli konstrukcja na to pozwala.
- Zrób zdjęcie ułożenia przewodów i oznacz złącza, jeżeli są podobne.
- Odkręcaj elementy obudowy w kolejności przewidzianej dla konkretnej rodziny urządzeń; nie podważaj paneli w miejscu, w którym znajdują się zatrzaski lub przewody.
- Odłącz przewody za obudowę konektora, nie ciągnąc za żyły.
- Sprawdź, czy wymieniany jest sam przycisk, mikrowyłącznik, przełącznik sieciowy, regulator czy cały zestaw.
- Zamontuj nową część w takim samym położeniu i odtwórz prowadzenie przewodów, aby nie zostały przycięte przez obudowę.
- Przed zamknięciem korpusu sprawdź działanie mechanizmu przy odłączonym zasilaniu: skok przycisku, powrót pedału i brak ocierania o obudowę.
Instrukcja rozebrania odkurzacza Electrolux UltraOne nie powinna być przenoszona bez zmian na wszystkie modele. W tej rodzinie dostęp do wnętrza może wymagać zdjęcia listwy maskującej, panelu sterującego, przedniej obudowy, uchwytu i kolejnych części korpusu. W innych wersjach przełącznik może być dostępny od strony górnej bez demontażu całego urządzenia.
Po naprawie sprawdź, czy urządzenie uruchamia się i wyłącza prawidłowo, czy przełącznik nie grzeje się, czy przewód nie jest naprężony oraz czy obudowa, pokrywa worka i wszystkie blokady są prawidłowo zamknięte.
Opisane czynności serwisowe przy odkurzaczach sieciowych wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy przy napięciu 230 V. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani ingerować w instalację zasilającą.
Jak dobrać przełącznik do odkurzacza Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej, a nie sama nazwa handlowa, zdjęcie ani liczba styków. W odkurzaczach Electrolux numer produktu znajduje się zwykle na tabliczce umieszczonej na spodzie lub tylnej, dolnej części urządzenia. W zależności od konstrukcji oznaczenie może mieć inną długość lub format, dlatego należy przepisać je dokładnie wraz z końcówką.
Przy porównywaniu części sprawdź:
- pełny PNC / Prod.No. urządzenia;
- numer katalogowy przełącznika i oznaczenia na starej części;
- typ elementu: włącznik, mikrowyłącznik, przełącznik nożny, przycisk, suwak lub regulator;
- liczbę i rodzaj styków oraz sposób podłączenia;
- kształt, wymiary i sposób mocowania;
- położenie przycisku lub pedału względem obudowy;
- współpracę z modułem elektronicznym, baterią albo regulatorem mocy.
To, że złącze pasuje mechanicznie, nie musi oznaczać zgodności elektrycznej. Warianty tego samego odkurzacza mogą różnić się przełącznikiem, płytką sterującą, oprogramowaniem lub mocowaniem. Nie zakładaj również, że każdy moduł sterujący wymaga programowania ani że każdy można zamontować bez konfiguracji — zależy to od konkretnej części i urządzenia.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz numeru z wymienianej części. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki, przełącznika, złącza i miejsca montażu.
FAQ
Czy brak reakcji odkurzacza Electrolux oznacza uszkodzony przełącznik?
Nie. Najpierw sprawdź gniazdko, wtyczkę, przewód, zwijacz, filtry, drożność układu i ewentualne przegrzanie. W wersji bezprzewodowej sprawdź baterię i ładowanie. Dopiero gdy te przyczyny zostaną wykluczone, warto badać przełącznik oraz moduł sterujący.
Czy można sprawdzić włącznik bez rozbierania odkurzacza?
Oględziny mechanizmu i kontrolę objawów można wykonać bez otwierania obudowy. Pomiar styków zwykle wymaga dostępu do złącza i odłączenia elementu od urządzenia. W odkurzaczu sieciowym nie należy sprawdzać przełącznika pod napięciem bez odpowiednich kwalifikacji.
Czy każdy przełącznik Electrolux pasuje do odkurzacza tej marki?
Nie. Electrolux stosuje różne włączniki sieciowe, mikrowyłączniki, przyciski, przełączniki nożne i regulatory. Zgodność trzeba potwierdzić po pełnym PNC / Prod.No., numerze części oraz wykonaniu mechaniczno-elektrycznym.
Odkurzacz działa tylko na maksymalnej mocy — czy wymienić przełącznik?
Niekoniecznie. Przyczyną może być suwak lub potencjometr, przerwa w obwodzie sterowania, uszkodzony regulator albo moduł elektroniczny. Prawidłowa diagnoza wymaga sprawdzenia elementu sterującego po odłączeniu go od elektroniki i porównania wyników z dokumentacją konkretnego modelu.
Czy można zmostkować przełącznik, aby sprawdzić silnik?
Nie zaleca się wykonywania prowizorycznych mostków. Takie połączenie może spowodować pracę bez kontroli włączania, uszkodzenie modułu lub zagrożenie porażeniem. Diagnostykę należy przeprowadzić zgodnie ze schematem danego urządzenia.
Jakie informacje przygotować przed zakupem przełącznika?
Przygotuj pełny PNC / Prod.No. z tabliczki znamionowej, dokładny model, numer katalogowy starego elementu oraz zdjęcia przełącznika, złącza i mocowania. Sam skrócony model lub podobieństwo zdjęcia mogą nie identyfikować właściwego wariantu.
