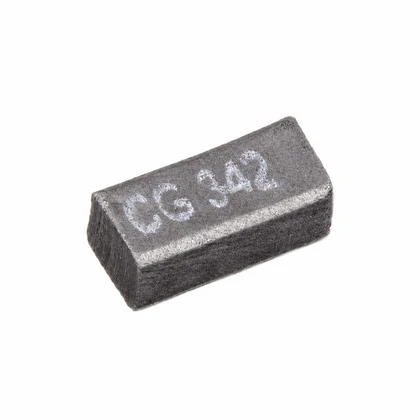

Szczotka węglowa do robota kuchennego Zelmer 5 x 6,5 x 13 mm

Opis i zastosowanie

Szczotka węglowa doprowadza prąd do komutatora silnika w robocie kuchennym lub mikserze Zelmer. Montuje się ją w szczotkotrzymaczu, gdzie sprężyna dociska ją do wirującego komutatora. Część ma wymiary 5 x 6,5 x 13 mm i jest przeznaczona do silników komutatorowych stosowanych w drobnym sprzęcie AGD. Kod identyfikacyjny części: 102001.

Szczotka jest sprzedawana jako 1 sztuka. W silniku znajdują się zwykle dwie szczotki, dlatego przy zużyciu jednej należy wymienić obie, aby docisk i zużywanie były możliwie równomierne.

Objawy zużycia lub uszkodzenia

• silnik robota przerywa podczas pracy albo zatrzymuje się przy większym obciążeniu;
• silnik nie rusza mimo prawidłowo założonej pokrywy i sprawnego mechanizmu napędzanego przez robot;
• spod obudowy silnika słychać nieregularne trzaski lub widać silne iskrzenie;
• urządzenie pracuje słabiej niż wcześniej albo zapach pracy silnika przypomina spaleniznę;
• po demontażu szczotka jest krótka, pęknięta, nadpalona, zablokowana w prowadnicy lub ma nierówną powierzchnię styku.

Sam objaw nie potwierdza uszkodzenia szczotki. Podobne zachowanie mogą powodować także zabrudzony lub uszkodzony komutator, zużyty szczotkotrzymacz, uszkodzenie przewodu doprowadzającego albo problem z silnikiem.

Diagnostyka krok po kroku

1. Sprawdź objaw i część mechaniczną. Odłącz urządzenie, zdejmij elementy robota zgodnie z jego konstrukcją i uzyskaj dostęp do silnika. Jeżeli napęd lub przekładnia są zablokowane, nie kupuj szczotki przed usunięciem blokady — przeciążenie może ponownie uszkodzić nową część.

1. Wyjmij szczotki ze szczotkotrzymaczy. Sprawdź, czy każda szczotka przesuwa się swobodnie w prowadnicy. Prawidłowy wynik to swobodny ruch bez klinowania, pęknięć i nadpaleń. Zablokowana szczotka może nie dociskać do komutatora, więc sama wymiana na nową nie rozwiąże problemu, jeśli prowadnica jest odkształcona lub zabrudzona.

1. Porównaj zużycie. Krótka, ukruszona, zwęglona albo nierówno starta szczotka kwalifikuje się do wymiany. Jeżeli obie szczotki mają podobną długość i prawidłowo przesuwają się w prowadnicach, przyczyny szukaj również w komutatorze, szczotkotrzymaczu, przewodach i silniku.

1. Sprawdź komutator. Powierzchnia powinna być równa, bez głębokich rowków, nadtopień i śladów silnego wypalenia. Niewielkie zabrudzenie można usunąć metodą odpowiednią dla danego silnika, bez uszkadzania komutatora. Głębokie uszkodzenia lub utrzymujące się silne iskrzenie po prawidłowej wymianie szczotek oznaczają konieczność dalszej diagnostyki silnika.

1. Porównaj wymiary. Zmierz starą szczotkę i sprawdź przekrój 5 x 6,5 mm oraz długość nowej części 13 mm. Zbyt szeroka szczotka zablokuje się w prowadnicy, a zbyt wąska może poruszać się na boki i nie dociskać prawidłowo. Nie zamieniaj jej automatycznie na podobną szczotkę o długości 15 mm.

1. Podejmij decyzję. Kup tę część dopiero wtedy, gdy zużycie szczotki jest potwierdzone, prowadnica ma właściwy przekrój, a komutator i mechanika silnika nie wskazują na inną usterkę. Jeżeli szczotki są sprawne, a silnik nadal nie działa, wymiana szczotek nie będzie właściwą naprawą.

Kiedy wymienić

Wymień szczotkę, gdy jest zużyta, pęknięta, nadpalona, nierówno starta albo nie przesuwa się prawidłowo w szczotkotrzymaczu. Wymieniaj obie szczotki jednocześnie. Nie skracaj dłuższej szczotki i nie montuj części o innym przekroju tylko dlatego, że wygląda podobnie.

Jeżeli po wymianie silnik nadal nie rusza, mocno iskrzy lub szybko się nagrzewa, sprawdź ponownie ułożenie szczotek, sprężyny, szczotkotrzymacze, komutator i przewody. Dalszą diagnostykę silnika pozostaw technikowi, jeśli kontrole po odłączeniu urządzenia nie rozstrzygają przyczyny.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Po zdjęciu osłon uzyskaj dostęp do silnika i zapamiętaj położenie przewodów oraz elementów mocujących. Zdejmij sprężynę dociskową, odłącz przewód szczotki, wyjmij zużytą część ze szczotkotrzymacza i oczyść prowadnicę z pyłu w sposób, który nie uszkodzi silnika. Zamontuj nową szczotkę tak, aby swobodnie przesuwała się w prowadnicy, a jej powierzchnia styku była skierowana do komutatora. Podłącz przewód, załóż sprężynę i wymień drugą szczotkę w ten sam sposób.

Przed zamknięciem obudowy sprawdź, czy przewody nie są przyciśnięte, sprężyny dociskają szczotki, a szczotki nie blokują się w prowadnicach. Załóż wszystkie osłony i elementy napędu. Po uruchomieniu bez obciążenia sprawdź, czy silnik startuje płynnie, pracuje bez nietypowych trzasków i nie występuje silne iskrzenie. Następnie sprawdź działanie robota z właściwym, niewielkim obciążeniem.

Dane techniczne

• Typ części: szczotka węglowa silnika.
• Zastosowanie: roboty kuchenne i miksery Zelmer.
• Producent urządzeń: Zelmer / Bosch.
• Kod części: 102001.
• Wymiary: 5 x 6,5 x 13 mm.
• Ilość: 1 sztuka.
• Zalecany sposób wymiany: komplet dwóch szczotek w silniku.

Dobór części

Przed zamówieniem porównaj kod 102001, wszystkie trzy wymiary, kształt szczotki, sposób podłączenia, położenie sprężyny oraz budowę szczotkotrzymacza. Sama marka Zelmer lub Bosch nie wystarcza do potwierdzenia zgodności, ponieważ w robotach i mikserach stosowano różne szczotki o podobnych wymiarach. Najpewniejsze porównanie obejmuje starą część, zdjęcie szczotkotrzymacza i pełne oznaczenie urządzenia z tabliczki znamionowej.

FAQ

Czy jedna szczotka wystarczy do naprawy?
Produkt obejmuje 1 sztukę, ale szczotki w silniku wymienia się parami. Do kompletnej wymiany zamów dwie sztuki.

Czy objaw w postaci iskrzenia zawsze oznacza zużytą szczotkę?
Nie. Iskrzenie może powodować także zablokowana szczotka, uszkodzony szczotkotrzymacz, zabrudzony lub wypalony komutator albo usterka silnika. Najpierw sprawdź te elementy po odłączeniu urządzenia.

Czy można zastąpić tę szczotkę wersją 5 x 6,5 x 15 mm?
Nie bez porównania konstrukcji silnika. Dodatkowe 2 mm długości mogą uniemożliwić prawidłowe osadzenie lub docisk, dlatego należy zachować wymiar 5 x 6,5 x 13 mm.

Czy po wymianie trzeba programować szczotkę?
Nie. Jest to mechaniczny element silnika i nie wymaga programowania. Trzeba jednak prawidłowo zamontować obie szczotki, sprawdzić ich swobodny ruch oraz działanie silnika po złożeniu.
