Termostaty, czujniki temperatur
Termostaty i czujniki temperatur do AGD odpowiadają za regulację grzania, kontrolę temperatury i ochronę przed przegrzaniem. Gdy urządzenie nie grzeje, przegrzewa się, wyłącza zbyt wcześnie albo pokazuje błąd, przyczyną może być termostat, czujnik NTC, bezpiecznik termiczny lub połączenia. Dobieraj część po pełnym oznaczeniu urządzenia i parametrach starego elementu.
Jaką funkcję pełni termostat lub czujnik temperatury?

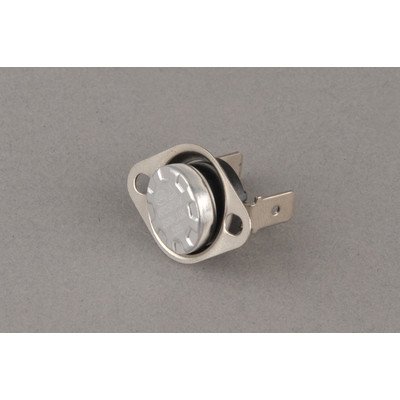

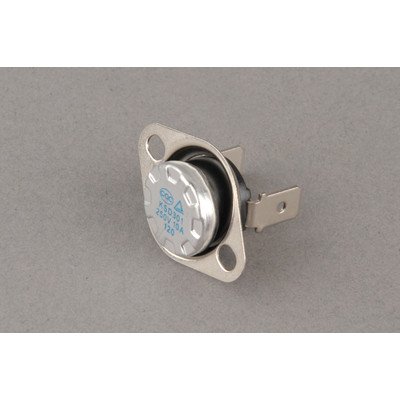

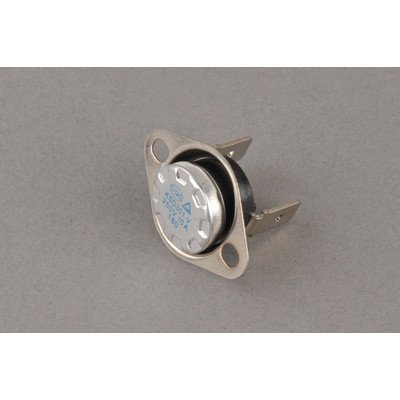

W tej kategorii występują elementy o różnym sposobie działania, dlatego sama nazwa części nie wystarcza do diagnozy. Termostat mechaniczny przełącza styki po osiągnięciu określonej temperatury. W wersji kapilarnej współpracują ze sobą pokrętło, mieszek, kapilara i końcówka pomiarowa. Czujnik NTC zmienia rezystancję wraz z temperaturą i przekazuje informację do modułu elektronicznego. Bezpiecznik termiczny jest jednorazowym zabezpieczeniem: po zadziałaniu przerywa obwód i nie wraca do poprzedniego stanu po ostygnięciu.

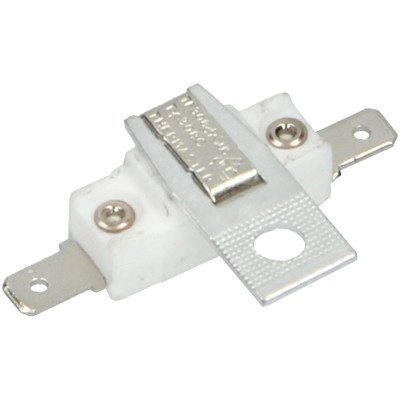

W drobnym AGD podobne elementy mogą znajdować się między innymi w żelazkach, czajnikach, frytkownicach, prostownicach, mini-piekarnikach i ekspresach do kawy. Przykładowe termostaty kapilarne z listingu mogą natomiast pochodzić z chłodziarek i zamrażarek. Diagnostykę trzeba więc prowadzić według konstrukcji konkretnego urządzenia, a nie według samego wyglądu części.
Objawy uszkodzenia i inne możliwe przyczyny
Urządzenie nie grzeje
Możliwe są: przerwany bezpiecznik termiczny, termostat pozostający w pozycji otwartej, uszkodzona grzałka, wypalone konektory, przerwany przewód, uszkodzony wyłącznik albo brak zasilania dochodzącego do obwodu grzania.
Najpierw sprawdź czynności niewymagające ingerencji w obwód elektryczny: ustawienie programu, stan przewodu, wtyczki, wyłącznika i ewentualne blokady pokrywy lub zbiornika. Po odłączeniu urządzenia od sieci można skontrolować przewody i konektory. Jeśli grzałka ma przerwę, wymiana termostatu nie przywróci grzania. Jeżeli grzałka i przewody są sprawne, dalszy tok zależy od tego, czy urządzenie ma termostat mechaniczny, czujnik NTC czy osobne zabezpieczenie termiczne.
Urządzenie przegrzewa się albo nie wyłącza grzania
Taki objaw może oznaczać sklejone styki termostatu, nieprawidłowo zamocowaną sondę, uszkodzony czujnik, błąd modułu sterującego albo przerwę w elemencie, który powinien przekazać informację o temperaturze. W niektórych urządzeniach przyczyną jest także niewłaściwy kontakt termiczny czujnika z obudową, płytą grzejną lub kanałem powietrznym.
Nie używaj urządzenia dalej „na próbę”, jeżeli temperatura rośnie bez kontroli. Nie wolno trwale zwierać termostatu ani omijać bezpiecznika termicznego. Najpierw trzeba ustalić, czy obwód sterowania reaguje na temperaturę oraz czy czujnik jest zamontowany w przewidzianym miejscu.
Temperatura jest zbyt niska lub niestabilna
Oprócz uszkodzonego termostatu lub czujnika sprawdź zabrudzenie powierzchni grzejnej, wentylację, przepływ powietrza, osad kamienny, luźne konektory i stan grzałki. W chłodziarce podobny efekt może dawać oblodzenie, niesprawny wentylator, nieszczelna uszczelka, problem z układem chłodniczym albo niewłaściwa praca modułu.
Jeśli termostat mechaniczny przełącza, ale temperatura nie odpowiada ustawieniu, nie oznacza to automatycznie jego uszkodzenia. Rzeczywista temperatura w miejscu pomiaru może różnić się od temperatury obudowy, a kapilara może być przesunięta lub uszkodzona.
Urządzenie wyłącza się zbyt wcześnie
Sprawdź, czy nie działa zabezpieczenie przed przegrzaniem. Częste zadziałanie zabezpieczenia może wynikać z niewłaściwego przepływu powietrza, przeciążenia, zabrudzenia, uszkodzonej grzałki lub błędu sterowania, a nie tylko z wadliwego bezpiecznika termicznego. Jednorazowe zabezpieczenie wymienia się dopiero po ustaleniu, dlaczego osiągnęło temperaturę zadziałania.
Jak sprawdzić termostat i czujnik temperatury?

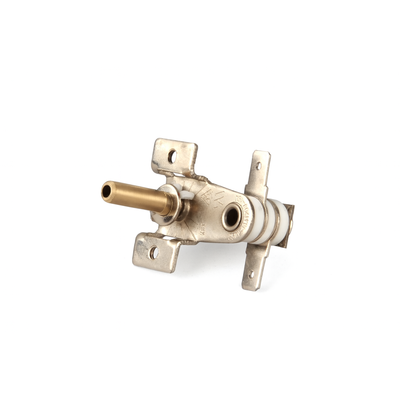

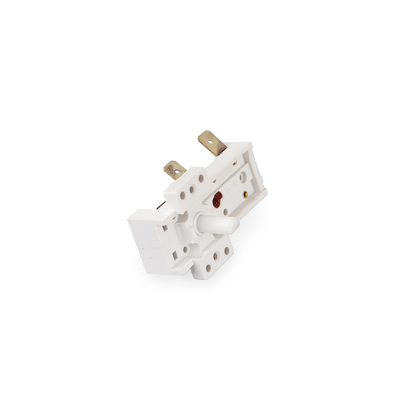

Termostat mechaniczny
- Odłącz urządzenie od sieci i poczekaj, aż całkowicie ostygnie.
- Obejrzyj konektory, przewody, izolację oraz miejsce styku termostatu z elementem, którego temperaturę kontroluje.
- Przy odłączonych przewodach zmierz ciągłość styków w położeniach pokrętła przewidzianych przez konstrukcję urządzenia.
- Jeżeli termostat jest przełączany temperaturowo, jego punkt załączenia i wyłączenia należy oceniać zgodnie z dokumentacją danego modelu. Sam pomiar ciągłości w temperaturze pokojowej nie potwierdza poprawnego przełączania podczas pracy.
Odczyt przerwy w obwodzie może wskazywać na termostat pozostający w pozycji otwartej, ale może też wynikać z uszkodzonego konektora lub przewodu. Ciągłość styków nie dowodzi, że termostat przełącza przy właściwej temperaturze. Nie zwieraj go na stałe, ponieważ usuniesz regulację i zabezpieczenie przed przegrzaniem.
Czujnik NTC
Czujnik NTC sprawdza się omomierzem po odłączeniu jego wtyczki od wiązki lub modułu. Pomiar wykonuje się na zaciskach czujnika, bez napięcia zasilającego. Wartość rezystancji należy odczytać przy znanej temperaturze i porównać z tabelą serwisową konkretnego urządzenia.
W sprawnym termistorze rezystancja zmienia się płynnie wraz z temperaturą. Wynik równy nieskończoności wskazuje na przerwę w czujniku lub przewodzie, a wartość bliska zeru może oznaczać zwarcie. Wynik mieszczący się w przybliżeniu w oczekiwanym zakresie nie rozstrzyga jednak całej diagnozy: nie wyklucza uszkodzeń pod obciążeniem, złego kontaktu termicznego, uszkodzonej wiązki ani wejścia pomiarowego modułu.
Nie stosuj jednej uniwersalnej wartości, na przykład 10 kΩ, do wszystkich urządzeń. Termistory o podobnym wyglądzie mogą mieć różne charakterystyki. W dokumentacji konkretnego modelu przykładowo podaje się punkty kontrolne dla określonych temperatur, ale nie można przenosić ich na czujnik innej marki lub rodziny urządzeń.
Bezpiecznik termiczny
Po odłączeniu przewodów sprawdź ciągłość bezpiecznika. Element sprawny ma zamknięty obwód, natomiast przerwa oznacza zadziałanie albo uszkodzenie. Taki test nie pokazuje, czy bezpiecznik ma właściwą temperaturę zadziałania. Oznaczenie temperatury, prądu, napięcia i sposób montażu muszą odpowiadać oryginałowi.
Bezpiecznika termicznego nie zastępuje się zwykłym przewodem, elementem o wyższej temperaturze zadziałania ani zabezpieczeniem „podobnym” tylko z wyglądu. Jeśli się przepalił, trzeba sprawdzić również przyczynę przegrzewania.
Dostęp do części i wymiana
W prostych urządzeniach element znajduje się zwykle pod pokrywą, panelem sterowania albo osłoną zespołu grzejnego. W chłodziarkach termostat mechaniczny bywa umieszczony za panelem z pokrętłem, natomiast czujnik elektroniczny może być zamocowany w komorze, kanale powietrznym, przy parowniku lub za osłoną wewnętrzną. Dokładna droga dostępu zależy od konstrukcji modelu.
Przed demontażem:
- odłącz wtyczkę, a w urządzeniach z innym źródłem zasilania odłącz także właściwe zasilanie zgodnie z instrukcją;
- wykonaj zdjęcia ułożenia przewodów i oznacz złącza, jeżeli są podobne;
- sprawdź, czy urządzenie ostygło oraz czy nie występuje ciśnienie, para lub woda mogące utrudnić bezpieczną pracę;
- nie ciągnij za przewody i nie wyginaj kapilary pod małym promieniem;
- nie uszkodź izolacji termicznej, prowadnic ani elementów chłodniczych podczas zdejmowania osłon.
Przy wymianie termostatu kapilarnego trzeba odtworzyć ułożenie i punkt mocowania końcówki pomiarowej. Kapilara nie jest zwykłym przewodem: jej załamanie lub przetarcie może zmienić działanie termostatu. Czujnik NTC powinien mieć właściwy kontakt z miejscem pomiaru, ale nie wolno dociskać go w sposób grożący uszkodzeniem obudowy lub przewodu.
Po montażu sprawdź pewność konektorów, ułożenie przewodów z dala od gorących i ruchomych części oraz kompletność osłon. Urządzenie należy uruchomić dopiero po zamontowaniu wszystkich paneli i wykonać kontrolę działania w odpowiednim programie. Jeśli naprawa wymaga pomiarów napięcia podczas pracy, czynność powinien wykonać wykwalifikowany serwisant z użyciem właściwego wyposażenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Diagnostyka pod napięciem, prace przy elementach wysokotemperaturowych i ingerencja w układ chłodniczy nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwy wariant?
Dobór wykonuj na podstawie pełnych danych urządzenia oraz oznaczeń części, nie tylko zdjęcia i liczby konektorów. Sprawdź:
- pełne oznaczenie modelu i wariantu urządzenia z tabliczki znamionowej;
- oznaczenie producenta znajdujące się na termostacie, czujniku lub bezpieczniku;
- typ elementu: mechaniczny, kapilarny, NTC albo termiczne zabezpieczenie jednorazowe;
- temperaturę zadziałania lub zakres regulacji, jeżeli podano je na oryginale;
- parametry napięcia i prądu, liczbę oraz układ styków;
- długość i sposób prowadzenia kapilary, długość przewodu, typ wtyczki, wymiary oraz mocowanie;
- miejsce montażu i stronę ułożenia elementu.
Pełny model może być niewystarczający, jeśli producent rozróżnia warianty numerem produkcyjnym lub serwisowym. Przy doborze części poproś o oznaczenia właściwe dla marki: dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny; dla Electrolux, AEG i Zanussi pełny PNC / Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Beko i Grundig model oraz Product No.; dla LG model i Product Code; dla Gorenje i Hisense model oraz Art. No. lub kod PS; dla Samsunga pełny model wraz z wariantem końcowym, na przykład /0000.
Samo identyczne złącze nie gwarantuje zgodności. Różna charakterystyka NTC, temperatura zadziałania termostatu, długość kapilary albo sposób współpracy z modułem może spowodować nieprawidłową i niebezpieczną pracę. Przed zakupem odczytaj dane z tabliczki znamionowej i oznaczenia starego elementu; w razie wątpliwości prześlij zdjęcie tych informacji do doboru.
FAQ
Czy każdy czujnik temperatury NTC można zastąpić czujnikiem o tej samej rezystancji?
Nie. Taka sama wartość przy jednej temperaturze nie potwierdza identycznej charakterystyki, tolerancji, obudowy, złącza ani sposobu montażu. Potrzebna jest zgodność katalogowa z konkretnym modelem urządzenia.
Czy termostat można sprawdzić bez wyjmowania go z urządzenia?
Oględziny można wykonać bez demontażu, ale pomiar rezystancji lub ciągłości powinien odbywać się po odłączeniu przewodów od badanego elementu. Pomiar przez cały obwód może obejmować grzałkę, moduł lub inne elementy i dać mylący wynik.
Czy przepalony bezpiecznik termiczny oznacza, że trzeba wymienić tylko bezpiecznik?
Nie zawsze. Bezpiecznik mógł zadziałać z powodu zablokowanego przepływu powietrza, uszkodzonego termostatu, grzałki lub błędu sterowania. Wymiana bez usunięcia przyczyny może doprowadzić do ponownego uszkodzenia.
Czy termostat kapilarny można dobrać tylko po długości kapilary?
Nie. Liczą się także zakres regulacji, punkt przełączania, liczba i układ styków, sposób mocowania oraz zgodność z urządzeniem. Sama długość kapilary lub podobny wygląd nie wystarczą.
Czy kod błędu czujnika temperatury wskazuje konkretną część do zakupu?
Nie. Kod może oznaczać przerwę, zwarcie, problem z wiązką, złączem, zasilaniem czujnika albo wejściem modułu. Najpierw trzeba sprawdzić znaczenie kodu dla konkretnej rodziny urządzenia i wykonać przewidziane pomiary.
Co przygotować do doboru termostatu lub czujnika?
Przygotuj pełne oznaczenie z tabliczki znamionowej, zdjęcie starej części z widocznymi symbolami, fotografie złącza i mocowania oraz informację, jaki objaw występuje. To pozwala odróżnić podobne warianty bez kupowania części na próbę.
