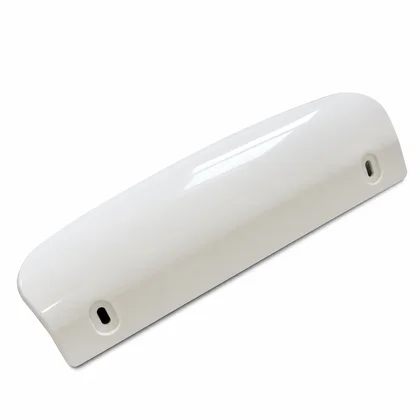

Uchwyt drzwi do lodówki Fagor / Edesa biały 200 mm F86U011A7

Opis i zastosowanie

Biały uchwyt drzwi do lodówki jest klamką montowaną na zewnętrznej stronie drzwi chłodziarki lub chłodziarko-zamrażarki. Ułatwia otwieranie drzwi i przenosi siłę dłoni na ich konstrukcję. Część jest przeznaczona do urządzeń Mastercook, Fagor i Edesa, w których odpowiadają jej kształt, położenie otworów oraz sposób mocowania.

Oznaczenia części: F86U011A7 oraz 99201. Uchwyt ma długość około 200 mm, szerokość około 50 mm i rozstaw otworów montażowych około 149 mm. Wykonano go z białego tworzywa sztucznego.

Objawy uszkodzenia

• uchwyt pękł, odłamał się albo ma wyraźne ślady uderzenia;
• klamka odchyla się od drzwi lub porusza się na boki;
• jeden z końców uchwytu odstaje mimo prawidłowo dokręconych wkrętów;
• wkręt obraca się bez docisku, ponieważ uszkodziło się mocowanie w drzwiach;
• uchwyt jest kompletny, ale jego obudowa jest odkształcona i drzwi otwierają się z dużym luzem.

Sam ciężki ruch drzwi nie zawsze oznacza uszkodzenie klamki. Przyczyną może być także uszczelka przyklejająca się do obudowy, nieprawidłowe ustawienie drzwi, zużyty zawias albo uszkodzona wkładka mocująca w drzwiach.

Możliwe przyczyny

Najczęściej uszkadza się samo tworzywo uchwytu. Pęknięcie może powstać wskutek ciągnięcia za klamkę pod kątem, uderzenia lub wielokrotnego obciążania luźnego mocowania. Jeżeli uchwyt jest cały, sprawdź kolejno wkręty, zaślepki, punkty mocowania oraz powierzchnię drzwi.

Jeżeli luz występuje tylko na wkręcie, wystarczy dokręcenie albo wymiana elementu mocującego. Jeżeli pękł uchwyt, wyrwało się mocowanie z drzwi lub pękła wewnętrzna część klamki, naprawa samego wkręta nie przywróci trwałości i potrzebna jest wymiana uchwytu albo uszkodzonego mocowania.

Diagnostyka krok po kroku

1. Oględziny uchwytu. Otwórz drzwi i obejrzyj oba końce klamki, okolice zaślepek oraz miejsce styku z drzwiami. Pęknięcie, wyłamany fragment, odkształcenie albo ślady tarcia potwierdzają uszkodzenie mechaniczne uchwytu.

1. Sprawdzenie luzu. Delikatnie poruszaj uchwytem w kierunku drzwi i na boki, bez używania dużej siły. Jeżeli porusza się cały uchwyt razem z wkrętami, sprawdź mocowania. Jeżeli przemieszcza się tylko jeden koniec, możliwe jest poluzowanie jednego wkręta albo pęknięcie końcówki klamki.

1. Kontrola wkrętów i zaślepek. Zdejmij zaślepki tylko wtedy, gdy można je podważyć bez ich łamania. Sprawdź, czy wkręty są obecne, czy nie mają uszkodzonych łbów i czy nie obracają się bez oporu. Lekko poluzowany wkręt można dokręcić z wyczuciem. Jeżeli gwint nie trzyma albo obraca się razem z uszkodzonym mocowaniem, samo dokręcanie nie rozwiąże problemu.

1. Ocena drzwi i zawiasów. Sprawdź, czy drzwi nie opadły i czy ich krawędź nie ociera o obudowę. Jeżeli drzwi są przesunięte, uchwyt może być przeciążany podczas każdego otwierania. W takim przypadku najpierw usuń przyczynę związaną z zawiasem lub ustawieniem drzwi.

1. Porównanie części. Zmierz rozstaw środków otworów starego uchwytu. Dla tej części powinien wynosić około 149 mm. Porównaj także długość, szerokość, kształt końcówek, kolor, położenie uchwytu względem zawiasów i sposób zakrycia wkrętów. Sam wygląd klamki albo zgodność marki nie wystarcza do doboru.

Prawidłowy wynik kontroli to stabilny uchwyt, kompletne mocowania i drzwi otwierające się bez nadmiernego oporu. Jeżeli klamka jest pęknięta, ma wyłamane mocowanie albo nie da się jej stabilnie przykręcić, wymiana jest uzasadniona. Nie kupuj nowego uchwytu, jeżeli problemem jest wyłącznie poluzowany wkręt, brak zaślepki lub niewyregulowany zawias, a sama klamka pozostaje nieuszkodzona.

Kiedy wymienić

Wymień uchwyt, gdy pęknięcie znajduje się w części chwytnej lub przy jednym z punktów mocowania, gdy klamka odłamała się od drzwi albo gdy po prawidłowym dokręceniu wkrętów nadal pozostaje niestabilna. Klejenie pękniętego uchwytu nie jest trwałą naprawą, ponieważ klamka jest stale obciążana przy otwieraniu drzwi.

Wymiana nie pomoże, jeżeli pęknięta jest sama powierzchnia drzwi, wyrwane jest wewnętrzne mocowanie albo drzwi są opuszczone przez uszkodzony zawias. Wtedy trzeba naprawić także ten element, inaczej nowy uchwyt może szybko ulec uszkodzeniu.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Opróżnij półkę znajdującą się przy uchwycie, aby zmniejszyć obciążenie drzwi podczas pracy.
2. Ustaw drzwi w stabilnym położeniu i przygotuj wkrętak pasujący do łbów śrub.
3. Zdejmij zaślepki lub osłony końców uchwytu, podważając je ostrożnie w miejscu przeznaczonym do demontażu. Nie wyginaj ich na siłę, ponieważ tworzywo może pęknąć.
4. Przytrzymaj uchwyt i wykręć wkręty mocujące. Nie ciągnij za klamkę, dopóki wszystkie wkręty nie zostaną wyjęte.
5. Oczyść powierzchnię drzwi i sprawdź, czy otwory oraz wkładki mocujące nie są pęknięte, wyrwane ani skorodowane.
6. Przyłóż nowy uchwyt do tych samych punktów mocowania. Sprawdź, czy otwory pokrywają się bez naprężania klamki.
7. Wkręć wszystkie śruby ręcznie, a następnie dokręć je równomiernie i z wyczuciem. Zbyt duża siła może uszkodzić gwint, drzwi lub nowy uchwyt.
8. Załóż zaślepki i sprawdź, czy nie wystają poza obrys klamki.
9. Otwórz i zamknij drzwi kilka razy. Uchwyt nie powinien się przesuwać, skrzypieć ani ocierać o obudowę, a drzwi powinny zachować prawidłowe ustawienie i szczelność uszczelki.

Wymienia się sam uchwyt, jeżeli punkty mocowania w drzwiach są sprawne. Jeżeli uszkodzone są wkładki lub elementy znajdujące się wewnątrz drzwi, potrzebna jest naprawa tego mocowania albo wymiana odpowiedniego zespołu drzwiowego.

Dane techniczne

• Typ części: uchwyt, klamka lub rączka drzwi lodówki;
• Zastosowanie: drzwi chłodziarki i chłodziarko-zamrażarki;
• Producent urządzenia: Mastercook / Fagor;
• Kody części: F86U011A7, 99201;
• Kolor: biały;
• Materiał: tworzywo sztuczne;
• Wymiary: około 200 x 50 mm;
• Rozstaw otworów montażowych: około 149 mm;
• Położenie: zewnętrzna strona drzwi, po stronie przeciwnej do zawiasów, jeżeli konstrukcja urządzenia przewiduje taki układ.

Dobór części

Przed zamówieniem porównaj kod z dotychczasowej części, pełne oznaczenie urządzenia z tabliczki znamionowej, długość i szerokość uchwytu, rozstaw otworów, kształt końcówek, kolor oraz sposób mocowania. W przypadku urządzeń Fagor i Edesa sam skrócony model może nie wskazywać pełnego wariantu technicznego, dlatego przy wątpliwościach trzeba sprawdzić wszystkie oznaczenia z tabliczki znamionowej.

Nie dobieraj części wyłącznie po nazwie marki lub podobnym wyglądzie. Uchwyty o zbliżonej długości mogą mieć inny rozstaw otworów, inne końcówki albo mocowanie przeznaczone do innej konstrukcji drzwi.

FAQ

Czy pęknięty uchwyt można naprawić klejem?

Klejenie może chwilowo połączyć tworzywo, ale nie przywraca trwałości w miejscu stale obciążanym podczas otwierania. Przy pęknięciu klamki lub jej końcówki bezpieczniejsza jest wymiana.

Czy luźny uchwyt zawsze trzeba wymienić?

Nie. Najpierw sprawdź wkręty, zaślepki i wkładki mocujące. Jeżeli uchwyt jest cały, a wkręt trzyma po prawidłowym dokręceniu, zakup nowej części może być zbędny.

Czy rozstaw 149 mm wystarczy do potwierdzenia zgodności?

Nie. Rozstaw jest ważnym kryterium, ale trzeba dodatkowo porównać długość, szerokość, kształt końcówek, kolor, położenie i kod części.

Czy po wymianie trzeba programować uchwyt?

Nie. Jest to część mechaniczna i nie wymaga programowania ani kalibracji. Po montażu trzeba sprawdzić stabilność klamki, pracę drzwi i przyleganie uszczelki.
