Wkładka sterowania do odkurzacza Zelmer Magnat seria 3000

Opis i zastosowanie

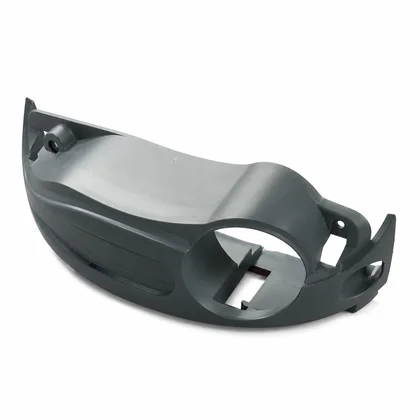

Wkładka sterowania to szary, wyprofilowany element z tworzywa montowany w górnej części obudowy odkurzaczy Zelmer Magnat z serii 3000. Tworzy osłonę i ramę dla elementów sterowania oraz pomaga domknąć obudowę. Jest to część mechaniczna obudowy — nie zawiera przycisków, przewodów ani elektroniki.

Numer części: 30000004.

Objawy uszkodzenia

Wymiana wkładki sterowania może być potrzebna, gdy:

• element jest pęknięty lub odkształcony;
• wyłamały się zaczepy albo otwory mocujące;
• przyciski lub elementy sterowania są luźne, przesuwają się albo wypadają z obudowy;
• górna część obudowy nie domyka się prawidłowo;
• podczas pracy obudowa skrzypi, odstaje lub rozchodzi się w miejscu mocowania wkładki.

Samo nieuruchamianie odkurzacza, brak regulacji mocy albo nieprawidłowe działanie zwijacza przewodu nie potwierdza uszkodzenia wkładki. Takie objawy mogą powodować także włącznik, płytka sterująca, przewody, konektory, zwijacz lub silnik.

Możliwe przyczyny i diagnostyka

1. Oględziny obudowy — odłącz urządzenie od zasilania, zdejmij worek i sprawdź wkładkę, jej krawędzie, zaczepy oraz otwory mocujące. Pęknięcie, wyłamany zaczep lub trwałe odkształcenie oznacza uszkodzenie mechanicze części.

1. Sprawdzenie mocowania — porusz delikatnie przyciskami i elementami osadzonymi we wkładce. Jeżeli przemieszczają się dlatego, że tworzywo nie utrzymuje ich w prawidłowym położeniu, uszkodzona wkładka kwalifikuje się do wymiany. Jeżeli luźny jest sam przycisk, sprężyna lub płytka, wymiana wkładki może nie usunąć problemu.

1. Porównanie z obudową urządzenia — sprawdź położenie zaczepów, otworów, krawędzi prowadzących i kolor elementu. Pęknięcia korpusu odkurzacza, brakujące gniazda śrub albo uszkodzenie sąsiedniej pokrywy mogą wymagać naprawy innej części lub wymiany większego elementu obudowy.

1. Kontrola przyczyny pierwotnej — jeżeli obudowa została uszkodzona po upadku, uderzeniu albo zbyt mocnym dokręceniu wkrętów, sprawdź również korpus, pokrywę oraz wszystkie punkty mocowania. Nowa wkładka nie naprawi pękniętego korpusu ani elementów, które powodują naprężenia.

Nie kupuj tej części wyłącznie dlatego, że odkurzacz nie włącza się, słabiej pracuje albo nie reguluje mocy. Najpierw ustal, czy problem dotyczy fizycznego mocowania i stanu elementu obudowy.

Kiedy wymienić

Wymień wkładkę, gdy jej pęknięcia, wyłamane zaczepy lub odkształcenie uniemożliwiają stabilne osadzenie elementów sterowania albo prawidłowe zamknięcie obudowy. Czyszczenie wystarczy, jeżeli problemem jest tylko kurz w szczelinach lub zabrudzenie powierzchni. Nie wymieniaj wkładki, jeżeli uszkodzone są wyłącznie przyciski, płytka sterująca, przewody albo korpus urządzenia.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Przygotuj miękkie podłoże, aby nie porysować obudowy. Wyjmij worek i ułóż odkurzacz stabilnie.
2. Zrób zdjęcie ułożenia przewodów i konektorów przed rozdzieleniem obudowy. Odkręć wkręty mocujące zgodnie z ich rzeczywistym położeniem.
3. Rozdziel elementy obudowy bez używania nadmiernej siły. Zaczepy zwalniaj pojedynczo odpowiednim płaskim narzędziem, nie podważając widocznych krawędzi.
4. Odłącz elementy sterowania, jeżeli są zamocowane we wkładce. Nie ciągnij za przewody — rozłączaj konektory za ich obudowy.
5. Wyjmij starą wkładkę z prowadnic i zaczepów. Porównaj nowy element ze starą częścią: sprawdź kształt, kolor, otwory i wszystkie punkty mocowania.
6. Przełóż przyciski oraz elementy sterowania do nowej wkładki, o ile nie są dostarczane razem z częścią. Osadź je w tej samej pozycji i podłącz przewody zgodnie ze zdjęciem oraz dokumentacją właściwą dla urządzenia.
7. Włóż wkładkę w prowadnice, zatrzaśnij zaczepy i zamontuj wkręty. Dokręcaj z wyczuciem, aby nie uszkodzić gwintów w tworzywie.
8. Przed całkowitym skręceniem sprawdź, czy przyciski poruszają się swobodnie, żaden przewód nie jest ściśnięty, a obudowa leży równo.

Po montażu sprawdź stabilność wkładki, pracę przycisków, domknięcie obudowy oraz brak luzów i szczelin. Jeżeli odkurzacz nadal nie reaguje, nie reguluj ani nie wymieniaj kolejnych części bez sprawdzenia włącznika, przewodów, konektorów i elektroniki przez osobę uprawnioną do dalszej diagnostyki.

Dane techniczne

• Typ części: wkładka sterowania, element obudowy
• Zastosowanie: odkurzacze Zelmer Magnat seria 3000
• Producent/marka urządzenia: Zelmer / Bosch
• Numer części: 30000004
• Kolor: szary
• Materiał: tworzywo sztuczne
• Zawartość: sama wkładka sterowania
• Przyciski, płytki sterujące, przewody i inne elementy nie są częścią tej pozycji

Dobór części

Przed zakupem porównaj numer części 30000004, pełne oznaczenie odkurzacza z tabliczki znamionowej, kształt starej wkładki, kolor, rozmieszczenie otworów oraz rodzaj i położenie zaczepów. Sam napis Zelmer lub sama nazwa serii nie rozstrzyga zgodności wariantu obudowy. Nie skracaj oznaczenia urządzenia z tabliczki i nie pomijaj końcowych znaków typu.

Jeżeli wkładka była wcześniej wymieniana, porównaj także numer na starej części z numerem 30000004. W razie różnic sprawdź wymiary, punkty mocowania i położenie elementów sterowania przed zamówieniem.

FAQ

Czy ta część zawiera przyciski lub elektronikę?
Nie. Jest to sama wkładka z tworzywa. Przyciski, płytki, przewody i pozostałe elementy trzeba przełożyć ze starej części, jeśli są sprawne.

Czy pęknięta wkładka może powodować brak pracy silnika?
Samo pęknięcie wkładki zwykle nie jest przyczyną braku zasilania silnika. Może jednak powodować przesuwanie przycisku lub nieprawidłowe działanie elementu sterowania. Brak pracy trzeba odróżnić od awarii włącznika, przewodów, konektorów, elektroniki albo silnika.

Czy można skleić wyłamany zaczep?
Klej może być tylko krótkotrwałym rozwiązaniem i nie przywraca prawidłowego prowadzenia ani wytrzymałości mocowania. Jeżeli zaczep utrzymuje przycisk lub domyka obudowę, właściwą naprawą jest wymiana uszkodzonej wkładki.

Czy przed zakupem wystarczy znać serię Magnat 3000?
Nie zawsze. Porównaj pełne oznaczenie z tabliczki znamionowej oraz kształt i mocowanie starej części. Różne wykonania obudowy mogą mieć inne zaczepy i rozmieszczenie elementów.
