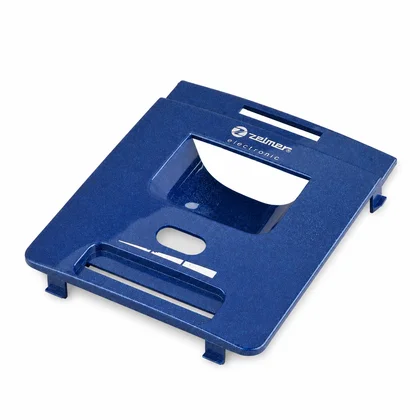

Wkładka sterowania do odkurzacza Zelmer typ 1010 10100107

Opis i zastosowanie

Wkładka sterowania do odkurzacza Zelmer typ 1010 jest mechanicznym elementem obudowy panelu sterowania. Uzupełnia strefę przycisków i elementów regulacji, utrzymuje je we właściwym położeniu oraz pomaga zachować prawidłowe spasowanie górnej części obudowy. Część nie jest modułem elektronicznym, wyłącznikiem ani regulatorem mocy.

Wkładka jest przeznaczona do odkurzaczy Zelmer serii 1010. Odpowiada kodowi producenta 10100107, spotykanemu także w zapisie 1010.0107. Dodatkowe oznaczenie części to 99025. W zestawie znajduje się jedna wkładka.

Objawy uszkodzenia

Wymiana może być potrzebna, gdy:

• wkładka jest pęknięta, wyłamana albo odkształcona;
• element nie trzyma się w obudowie lub wysuwa się z zaczepów;
• przycisk zapada się, przesuwa na boki albo nie wraca do położenia wyjściowego;
• przycisk nie przekazuje ruchu na wyłącznik lub element regulacji;
• część została zgubiona podczas wcześniejszego demontażu;
• obudowa skrzypi, rozchodzi się albo nie daje się prawidłowo złożyć w rejonie panelu sterowania.

Sam brak uruchomienia odkurzacza nie potwierdza uszkodzenia wkładki. Przyczyną może być także wyłącznik, przewód zasilający, połączenie przewodów, zwijacz przewodu albo uszkodzenie silnika.

Możliwe przyczyny i diagnostyka

1. Obejrzyj wkładkę i przyciski

Odłącz odkurzacz od zasilania, zdejmij elementy obudowy zapewniające dostęp do panelu i sprawdź wkładkę bez używania nadmiernej siły.

• Pęknięcie, brak zaczepu, wyłamanie lub trwałe odkształcenie oznacza uszkodzenie mechaniczne. Wymiana wkładki jest uzasadniona.
• Brak widocznych uszkodzeń oznacza, że trzeba sprawdzić osadzenie elementu, przycisk, sprężynę i współpracujący wyłącznik.

Nie kupuj wkładki wyłącznie dlatego, że odkurzacz nie działa. Najpierw potwierdź uszkodzenie mechanizmu obudowy.

2. Sprawdź ruch przycisku

Po odłączeniu urządzenia od zasilania poruszaj przyciskiem przez otwór w obudowie lub po zdjęciu odpowiedniej osłony.

• Płynny ruch, wyraźny powrót i prawidłowe oparcie przycisku na elemencie wykonawczym wskazują, że wkładka może być sprawna.
• Luźny przycisk, zacinanie, przechylanie się albo zapadanie wskazują na pękniętą wkładkę, uszkodzony zaczep, sprężynę lub sam przycisk.
• Prawidłowy ruch przycisku przy braku uruchomienia odkurzacza kieruje diagnostykę do wyłącznika, przewodów i pozostałych elementów elektrycznych, a nie do wkładki.

3. Sprawdź mocowanie i współpracujące części

Skontroluj zaczepy wkładki, punkty mocowania, prowadnice przycisku oraz miejsce oparcia elementu na wyłączniku lub regulatorze.

• Zaczepy całe, a wkładka stabilna i równo osadzona oznaczają, że sama obudowa nie wymaga wymiany.
• Złamany zaczep, pęknięta prowadnica lub trwałe odkształcenie uniemożliwiające stabilne mocowanie oznacza konieczność wymiany wkładki.
• Uszkodzony przycisk, sprężyna albo wyłącznik wymaga wymiany odpowiedniej części. Wymiana wkładki nie naprawi elementu, który nie jest z nią zintegrowany.

4. Sprawdź przyczynę pierwotną

Jeżeli wkładka pękła ponownie albo nowa część nie układa się prawidłowo, sprawdź, czy przycisk, sprężyna i wyłącznik nie są zablokowane oraz czy przewody i inne elementy obudowy nie są przyciśnięte. Nie wciskaj przycisku na siłę i nie skręcaj obudowy, gdy części nie trafiają w prowadnice.

Jeżeli bezpieczne kontrole po odłączeniu zasilania nie rozstrzygają przyczyny usterki elektrycznej, dalszą diagnostykę przekaż technikowi.

Kiedy wymienić

Wymień wkładkę, gdy jest pęknięta, wyłamana, odkształcona, brakuje jej zaczepów albo nie zapewnia stabilnego prowadzenia przycisków. Wymiana ma sens także wtedy, gdy część zgubiła się i nie można prawidłowo zamknąć obudowy.

Wymiana nie pomoże, gdy wkładka jest cała i prawidłowo zamocowana, a problem dotyczy wyłącznika, przewodu zasilającego, zwijacza przewodu, regulatora lub silnika. Nie wymieniaj części na podstawie samego objawu „odkurzacz nie działa”.

Jak wymienić

1. Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.
2. Otwórz obudowę zgodnie z konstrukcją odkurzacza i odłóż wkręty w kolejności demontażu. Pracuj na miękkim podłożu, aby nie porysować tworzywa.
3. Zrób zdjęcie ułożenia przewodów i elementów przed ich rozłączeniem. Nie ciągnij za przewody - chwytaj za obudowę złącza.
4. Zdemontuj przyciski, sprężyny, suwak lub elementy regulacji znajdujące się we wkładce, jeżeli nie są dostarczane razem z nową częścią. Zwróć uwagę na kierunek montażu.
5. Zwolnij zaczepy wkładki i odkręć jej mocowania. Nie wyginaj tworzywa bardziej, niż jest to konieczne, ponieważ stare zaczepy mogą się złamać.
6. Przełóż do nowej wkładki elementy, które pozostają w urządzeniu, albo zamontuj nowe elementy w tych samych prowadnicach.
7. Osadź wkładkę w obudowie. Sprawdź, czy wszystkie zaczepy weszły w gniazda, a otwory na wkręty są ustawione bez naprężenia.
8. Zamontuj przyciski, sprężyny i elementy regulacji. Upewnij się, że nic nie ociera i że przewody nie znajdują się pod wkładką.
9. Skręć obudowę bez nadmiernego dokręcania. Przed pełnym zamknięciem sprawdź ręcznie ruch przycisków.
10. Po złożeniu sprawdź stabilność wkładki, płynność pracy przycisków, powrót przycisku oraz prawidłowe spasowanie obudowy. Jeżeli odkurzacz nadal nie działa, szukaj usterki w wyłączniku, przewodzie lub innym podzespole zamiast ponownie wymieniać wkładkę.

Dane techniczne

• Typ części: wkładka sterowania.
• Zastosowanie: odkurzacze Zelmer typ 1010, seria 1010.
• Funkcja: mechaniczne uzupełnienie i prowadzenie strefy przycisków oraz elementów regulacji w obudowie.
• Producent / grupa producenta: Zelmer / Bosch.
• Kod producenta: 10100107.
• Zapis alternatywny kodu: 1010.0107.
• Dodatkowe oznaczenie części: 99025.
• Ilość: 1 sztuka.
• Część mechaniczna obudowy; nie jest wyłącznikiem ani modułem sterującym.

Dobór części

Przed zamówieniem porównaj oznaczenie typu 1010 z tabliczki znamionowej odkurzacza, kod części 10100107 oraz kształt starej wkładki. Sprawdź położenie zaczepów, otworów mocujących, prowadnic przycisków i wycięć na elementy regulacji. Nie dobieraj części wyłącznie po nazwie handlowej odkurzacza ani po podobnym wyglądzie.

Kody części dotyczące tego produktu: 10100107 oraz 99025. Zapis na etykiecie lub w katalogu może różnić się formatem, dlatego zachowaj wszystkie cyfry i porównaj część z elementem wymontowanym z urządzenia. Jeżeli obudowa, przyciski lub mocowania różnią się od posiadanej wersji, nie montuj części na siłę.

FAQ

Czy brak uruchomienia odkurzacza oznacza uszkodzoną wkładkę sterowania?

Nie. Wkładka jest elementem mechanicznym. Brak pracy silnika może wynikać z wyłącznika, przewodu zasilającego, zwijacza przewodu, połączeń lub silnika. Wkładkę wymieniaj dopiero po potwierdzeniu pęknięcia, deformacji albo problemu z prowadzeniem przycisku.

Czy pęknięty przycisk można naprawić bez wymiany wkładki?

Jeżeli pęknięcie dotyczy wyłącznie przycisku, wymień przycisk, o ile jest dostępny jako osobna część. Jeżeli uszkodzone są prowadnice lub zaczepy wkładki, klejenie zwykle nie przywraca stabilnego mocowania i właściwego ruchu.

Czy do wymiany potrzebny jest pomiar elektryczny?

Nie, jeżeli potwierdzasz wyłącznie uszkodzenie mechaniczne wkładki. Wystarczą oględziny, kontrola zaczepów, sprawdzenie ruchu przycisku i dopasowania elementów. Usterkę elektryczną powinien sprawdzić technik zgodnie z dokumentacją właściwą dla urządzenia.

Czy po wymianie trzeba programować wkładkę?

Nie. Jest to mechaniczny element obudowy, więc nie wymaga programowania ani kalibracji. Po montażu trzeba sprawdzić prawidłowy ruch przycisków, mocowanie i spasowanie obudowy.
