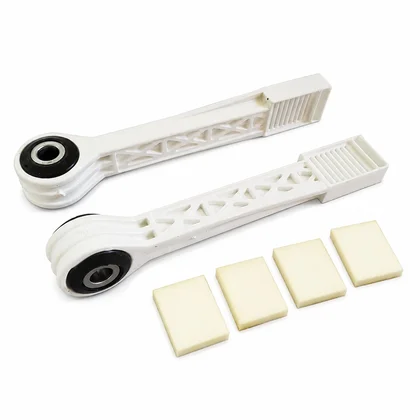

Zestaw naprawczy amortyzatora do pralki Bosch / Siemens 00673541 00742719

Opis i zastosowanie

Zestaw naprawczy amortyzatora do pralek Bosch i Siemens służy do odtworzenia działania amortyzatora oznaczonego kodem 00673541 lub 00742719, bez wymiany całego korpusu, jeżeli jego obudowa i mocowania pozostają sprawne. Amortyzator ogranicza ruchy zbiornika podczas prania i wirowania. Współpracuje ze sprężynami zawieszenia, mocowaniami zbiornika, przeciwwagami i obudową pralki.

Jest to komplet elementów naprawczych. Skład zestawu należy porównać ze zdjęciem produktu oraz z elementami znajdującymi się w amortyzatorze. Zestaw nie zastępuje całego amortyzatora w każdym przypadku.

Objawy uszkodzenia amortyzatora

Zużyty lub niesprawny amortyzator może powodować:

• głuche stukanie i uderzanie zbiornika o obudowę podczas rozpędzania i hamowania wirowania;
• silne drgania, podskakiwanie lub przesuwanie się pralki po podłodze;
• wielokrotne odbijanie i kołysanie zbiornika po jego ręcznym dociśnięciu;
• przerywanie wirowania przez powtarzające się próby wyważenia wsadu;
• nadmierny ruch całego zespołu piorącego;
• wyrobione mocowanie, luz, uszkodzenie mechaniczne albo ślady zużycia elementów ciernych amortyzatora.

Sam hałas lub przesuwanie się pralki nie potwierdza jeszcze uszkodzenia amortyzatora. Taki sam objaw mogą wywołać inne usterki.

Możliwe przyczyny podobnych objawów

Przed zamówieniem zestawu sprawdź kolejno:

1. Czy pralka stoi stabilnie na wszystkich nóżkach i jest prawidłowo wypoziomowana.
2. Czy podłoże jest twarde, równe i nieśliskie.
3. Czy problem występuje przy różnych wsadach, a nie tylko przy jednej ciężkiej rzeczy lub przeładowanym bębnie.
4. Czy po instalacji urządzenia usunięto śruby transportowe.
5. Czy sprężyny zawieszenia, ich zaczepy, przeciwwagi i mocowania nie są pęknięte lub poluzowane.
6. Czy bęben nie ma nadmiernego luzu względem zbiornika i czy podczas ręcznego obracania nie słychać narastającego chrobotania łożysk.
7. Czy amortyzator nie ma wygiętego lub pękniętego korpusu oraz uszkodzonych punktów mocowania.

Jeżeli zbiornik opadł, wisi nierówno albo jeden z zaczepów sprężyny jest zerwany, sam zestaw naprawczy amortyzatora nie usunie przyczyny. Jeżeli bęben ma wyraźny luz lub głośno chrobocze przy obracaniu, trzeba sprawdzić łożyska, krzyżak i zbiornik.

Diagnostyka krok po kroku

1. Kontrola ustawienia i wsadu

Uruchomienie wirowania na nierównym podłożu, przy niedobranym wsadzie lub pozostawionych blokadach transportowych może powodować silne drgania mimo sprawnych amortyzatorów.

• Wynik prawidłowy: pralka stoi stabilnie, nie kołysze się na nóżkach, a problem nie zależy od pojedynczego wsadu.
• Wynik nieprawidłowy: urządzenie chwieje się, przesuwa tylko przy określonym wsadzie albo pracuje poprawnie po zmniejszeniu i rozłożeniu prania.
• Znaczenie: najpierw usuń problem z ustawieniem lub wsadem. Nie kupuj zestawu, dopóki objaw nie występuje także po tych kontrolach.

2. Próba ruchu zbiornika

Odłącz urządzenie od zasilania, otwórz drzwi i kontrolowanym ruchem dociśnij bęben lub zbiornik w dół. Puść go i obserwuj zachowanie zespołu piorącego.

• Wynik prawidłowy: zbiornik wraca do położenia bez długiego kołysania.
• Wynik nieprawidłowy: zbiornik odbija się kilka razy, porusza się bardzo miękko albo stawia wyraźnie mniejszy opór niż wcześniej.
• Znaczenie: wynik wskazuje na problem z tłumieniem, ale nie rozstrzyga, czy winny jest amortyzator, jego mocowanie, sprężyna lub inny element zawieszenia.
• Następny krok: obejrzyj amortyzatory i mocowania po uzyskaniu dostępu do zawieszenia.

3. Oględziny amortyzatora

Sprawdź korpus, tłoczysko lub elementy cierne, punkty mocowania, trzpienie i sworznie. Porównaj oba amortyzatory, jeśli pralka ma ich więcej niż jeden.

• Wynik prawidłowy: brak pęknięć, wygięcia, nadmiernego luzu i uszkodzeń mocowań; ruch amortyzatora odbywa się z wyczuwalnym, równomiernym oporem.
• Wynik nieprawidłowy: amortyzator porusza się zbyt lekko, ma wyraźny luz, uszkodzone elementy cierne, pęknięty korpus albo uszkodzone mocowanie.
• Znaczenie: zużycie elementów wewnętrznych przy sprawnym korpusie może uzasadniać użycie zestawu naprawczego. Pęknięty, wygięty lub nieszczelny korpus kwalifikuje cały amortyzator do wymiany.

4. Kontrola pozostałych elementów zawieszenia

Obejrzyj sprężyny, zaczepy, przeciwwagi, śruby i punkty mocowania zbiornika. Sprawdź również, czy bęben nie ma luzu wskazującego na problem z łożyskami lub krzyżakiem.

• Wynik prawidłowy: sprężyny i mocowania są całe i stabilne, przeciwwagi nie przemieszczają się, a bęben nie ma nadmiernego luzu.
• Wynik nieprawidłowy: pęknięta sprężyna, zerwany zaczep, poluzowana przeciwwaga lub luz bębna.
• Znaczenie: naprawa samego amortyzatora nie rozwiąże problemu. Najpierw usuń pierwotną usterkę albo przekaż urządzenie do dalszej diagnostyki technikowi.

Kiedy wymienić zestaw, a kiedy cały amortyzator

Zestaw naprawczy ma sens, gdy kod amortyzatora odpowiada oznaczeniu 00673541 lub 00742719, elementy zestawu są zgodne z konstrukcją części, a korpus, mocowania i pozostałe elementy amortyzatora nadają się do dalszej pracy.

Nie stosuj zestawu, gdy:

• korpus amortyzatora jest pęknięty, wygięty lub trwale uszkodzony;
• uszkodzone są ucha, otwory, trzpienie albo mocowania zbiornika i podstawy;
• przyczyną drgań jest sprężyna, przeciwwaga, łożysko, krzyżak, niewypoziomowanie lub niewyważenie wsadu;
• nie można potwierdzić kodu amortyzatora i zgodności wymiarów oraz mocowań;
• po naprawie jednego elementu drugi amortyzator ma wyraźnie inne tłumienie.

Amortyzatory pracujące w tej samej pralce zwykle wymienia się lub naprawia parami, zgodnie z konstrukcją urządzenia i stanem całego zawieszenia. Nie kupuj zestawu wyłącznie z powodu objawu „pralka skacze”. Najpierw wykonaj kontrole opisane powyżej.

Jak wymienić elementy zestawu

1. Odłącz urządzenie od zasilania, zakręć dopływ wody i zapewnij dostęp do amortyzatora.
2. Zależnie od konstrukcji zdejmij wymagany panel dolny, tylny lub inną osłonę. Nie podważaj zaczepów na siłę.
3. Zrób zdjęcie ułożenia amortyzatora, mocowań i elementów zestawu przed demontażem.
4. Podeprzyj lub zabezpiecz ruchomy zespół piorący zgodnie z konstrukcją pralki, aby nie obciążał mocowania podczas wyjmowania sworzni.
5. Wyjmij lub odkręć mocowania amortyzatora od strony zbiornika i podstawy. Zachowaj kolejność elementów i nie uderzaj w plastikowe uchwyty.
6. Rozbierz amortyzator tylko w zakresie przewidzianym dla tego zestawu. Załóż elementy naprawcze w tej samej kolejności i orientacji co części oryginalne.
7. Jeżeli zestaw zawiera środek przeznaczony do montażu elementów ciernych, użyj go wyłącznie zgodnie z przeznaczeniem zestawu. Nie stosuj przypadkowych smarów ani preparatów penetrujących, ponieważ mogą zmienić siłę tłumienia.
8. Zamontuj amortyzator w tych samych punktach, sprawdź osadzenie sworzni, śrub i zabezpieczeń oraz skontroluj, czy element porusza się bez zacięć.
9. Załóż osłony i wykonaj próbę na pustej pralce lub z małym, równomiernie rozłożonym wsadem. Obserwuj, czy pralka stoi stabilnie, zbiornik nie uderza o obudowę i nie pojawiają się nowe luzy ani nietypowe odgłosy.

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Dane techniczne

• Typ części: zestaw naprawczy amortyzatora pralki.
• Zastosowanie: pralki Bosch i Siemens.
• Kody amortyzatorów: 00673541, 00742719.
• Numer katalogowy produktu w danych: 00673541;36045.
• Jednostka sprzedaży: komplet.
• Parametry siły tłumienia, długości i średnic mocowań należy potwierdzić dla konkretnego amortyzatora przed montażem. Nie dobieraj zestawu wyłącznie po wyglądzie.

Dobór części

Porównaj kod nadrukowany na amortyzatorze z numerem 00673541 lub 00742719. Sprawdź również pełne oznaczenie pralki Bosch albo Siemens z tabliczki znamionowej. W przypadku Boscha i Siemensa do identyfikacji wariantu potrzebny jest pełny E-Nr z końcówką po ukośniku, na przykład /xx.

Przy porównaniu części sprawdź kod amortyzatora, długość w położeniu wsuniętym i wysuniętym, siłę tłumienia w N, średnicę oraz typ otworów, sposób mocowania, liczbę amortyzatorów w urządzeniu i skład zestawu. Numer podobny lub część o innej sile tłumienia nie potwierdza zgodności.

FAQ

Czy silne drgania zawsze oznaczają zużyty amortyzator?

Nie. Przyczyną mogą być także nóżki, podłoże, śruby transportowe, źle rozłożony wsad, sprężyny, przeciwwagi, łożyska lub krzyżak. Najpierw wyklucz te usterki.

Czy zestaw naprawczy zastępuje cały amortyzator?

Nie w każdym przypadku. Zestaw można zastosować, gdy zużyte są elementy wewnętrzne, ale korpus i mocowania pozostają sprawne. Pęknięty, wygięty lub uszkodzony amortyzator wymaga wymiany w całości.

Czy można naprawić tylko jeden amortyzator?

Technicznie zależy to od konstrukcji i stanu pozostałych elementów. Ponieważ amortyzatory pracują razem, trzeba sprawdzić cały komplet. Różne tłumienie po obu stronach może utrzymać problem z drganiami.

Czy wystarczy porównać wygląd części?

Nie. Sprawdź kod 00673541 lub 00742719, pełny E-Nr pralki, wymiary, siłę tłumienia, otwory oraz sposób mocowania. Ten sam wygląd nie potwierdza zgodności.

Co sprawdzić po naprawie?

Sprawdź stabilność pralki, mocowanie amortyzatora, swobodny ruch zbiornika, brak uderzeń i nadmiernych drgań podczas krótkiego wirowania. Jeżeli objaw pozostał, szukaj przyczyny w sprężynach, przeciwwagach, łożyskach, krzyżaku, ustawieniu lub wsadzie.
