Części do zmywarek Amica ZIM 609
Części do zmywarki Amica ZIM 609 dobiera się po pełnym oznaczeniu urządzenia, nie tylko po nazwie modelu. Przy problemach z panelem, wyświetlaczem, poborem wody, grzaniem lub odpływem najpierw rozdziel usterkę podzespołu od problemu z wiązką, blokadą drzwi albo układem hydraulicznym.
Jak rozumieć oznaczenie ZIM 609
Kategoria dotyczy zmywarek Amica z rodziny ZIM 609, w tym wariantów oznaczanych jako ZIM609TBE i ZIM609TBE IN. To zmywarki do zabudowy z ukrytym panelem sterowania, dlatego identyczna nazwa handlowa nie musi oznaczać identycznego wykonania elektroniki, wiązki przewodów, wyświetlacza lub modułu głównego.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- dodatkowe oznaczenia, jeśli występują na etykiecie.
Wariant ZIM609TBE IN (MI 639 BEBLD) jest opisany w dokumentacji producenta jako zmywarka o szerokości 598 mm, z panelem ukrytym w górnej części drzwi. Nie należy jednak przenosić tych danych na każdy egzemplarz opisany skrótem „ZIM 609” bez porównania tabliczki znamionowej.
Której grupy części szukać?
Dobór części zacznij od objawu, ale nie traktuj go jako dowodu uszkodzenia konkretnego elementu.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem |
| Zmywarka nie reaguje na przyciski | brak zasilania, uszkodzona blokada drzwi, wiązka w drzwiach, panel obsługi, moduł sterujący | gniazdo i zabezpieczenie, zamknięcie drzwi, ślady zalania, złącza oraz ciągłość przewodów po odłączeniu urządzenia |
| Wyświetlacz jest ciemny lub pokazuje niepełne znaki | wyświetlacz, taśma lub przewód, zasilanie modułu, uszkodzenie elektroniki po zalaniu | czy urządzenie wykonuje program, czy reaguje na przyciski, czy na płytkach i złączach nie ma korozji |
| Panel świeci, ale program nie startuje | blokada drzwi, niewłaściwy odczyt zamknięcia, moduł, przerwa w wiązce | działanie mechanizmu zamka i przewodów w strefie zawiasów; nie mostkuj blokady |
| Program zatrzymuje się lub powtarza etap | brak dopływu wody, problem z odpływem, czujnik poziomu, pompa, moduł sterujący | filtr dopływowy, wąż, filtry komory, odpływ, obecność wody na tacy dolnej i zapisany kod błędu |
| Woda pozostaje po cyklu | zapchany filtr lub wąż, zablokowana pompa odpływowa, problem z układem poziomu wody | oczyść filtry, sprawdź drożność odpływu i wirnik pompy po odłączeniu zasilania |
| Naczynia są zimne i niedosuszone | grzałka, czujnik temperatury, poziom wody, obieg wody, sterowanie grzaniem | poprawność napełniania, pracę pompy myjącej, przewody i element grzejny; sama rezystancja grzałki nie potwierdza prawidłowego grzania pod obciążeniem |
| Słychać buczenie lub stukanie | ciało obce w pompie, zużyta pompa, źle ułożone naczynia, ramię spryskujące | filtry, komorę pompy, ramiona natryskowe oraz miejsce występowania hałasu |
| Pojawia się wyciek lub urządzenie ciągle odpompowuje | nieszczelność, woda na tacy, czujnik przeciwzalaniowy, uszczelka, wąż lub złącze | usuń przyczynę wycieku i sprawdź tacę; nie uruchamiaj wielokrotnie urządzenia z aktywnym zabezpieczeniem |
Diagnostyka panelu, wyświetlacza i modułu
W rodzinie ZIM 609 panel użytkownika przekazuje wybór programu, ustawienia i komunikaty do elektroniki sterującej. Wyświetlacz może być uszkodzony, ale podobny objaw powodują również przerwana taśma, luźne złącze, korozja po zalaniu albo brak zasilania jednej z płytek.
Jeżeli zmywarka działa, lecz ekran nie pokazuje informacji, sprawdź kolejno:
- Czy urządzenie wykonuje program i czy reaguje na przyciski.
- Czy problem zmienia się po poruszeniu drzwiami. Zależność od położenia drzwi wskazuje na konieczność kontroli wiązki w rejonie zawiasów, ale nie rozstrzyga, który przewód jest uszkodzony.
- Czy złącza panelu i modułu są wsunięte do końca oraz czy nie mają śladów wilgoci, nalotu lub nadpalenia.
- Czy po wcześniejszym wycieku nie ma korozji na płytce. Wyschnięcie urządzenia nie usuwa osadu ani uszkodzeń po elektrolizie.
- Czy numer na starej części odpowiada numerowi katalogowemu przewidzianemu dla danego wariantu.
Pomiar ciągłości przewodów wykonuj po odłączeniu wtyczki i rozłączeniu badanego przewodu od elektroniki. Mierz każdy tor między jego końcami, a następnie poruszaj wiązką w zakresie normalnej pracy drzwi. Wynik prawidłowy oznacza ciągłość w chwili pomiaru, ale nie wyklucza usterki pojawiającej się pod obciążeniem lub przy drganiach. Pomiar rezystancji elementów na podłączonej płytce może być mylący, ponieważ inne obwody wpływają na wskazanie.

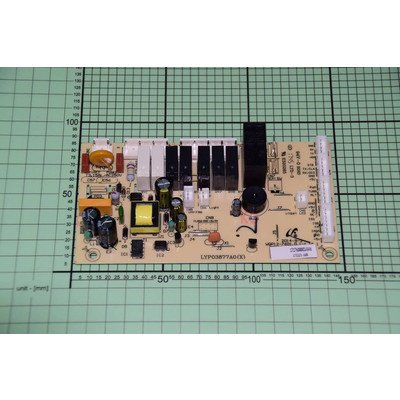

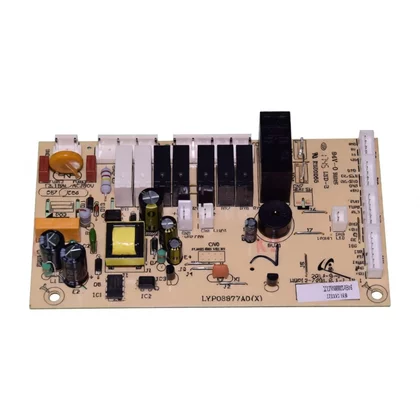

W przypadku podejrzenia modułu sterującego nie wymieniaj go wyłącznie dlatego, że ekran jest ciemny. Jeżeli pompa, zawór, grzałka lub blokada mają zwarcie, nowy moduł może zostać ponownie uszkodzony. Najpierw sprawdź prostsze przyczyny oraz stan przewodów i złączy.
Kody błędów w ZIM 609
Dla wariantu opisanego instrukcją producenta występują między innymi następujące komunikaty:
| Kod | Znaczenie w dokumentacji wariantu | Pierwsza kontrola |
| E1 | Zbyt długi czas napełniania wodą | otwarcie zaworu, ciśnienie, filtr na dopływie, wąż i elektrozawór |
| E4 | Przepełnienie | ślady wycieku, poziom wody, układ kontroli przepełnienia |
| E8 | Awaria ustawienia zaworu kierunkowego | przewody, zawór i jego obwód; kod nie oznacza automatycznie wymiany modułu |
| E9 | Przycisk wciśnięty dłużej niż 30 sekund | zabrudzenie lub zalanie przycisku, panel i wiązka |
Kod błędu opisuje warunek wykryty przez sterownik, a nie zawsze uszkodzoną część. Jeżeli kod różni się od powyższych albo pojawia się tylko okresowo, zapisz dokładny symbol, moment wystąpienia i zachowanie pomp oraz zaworów. Interpretację trzeba potwierdzić dla pełnego modelu i jego dokumentacji.
Sprawdzenie grzania i obiegu wody
Brak ciepłej wody nie oznacza automatycznie uszkodzenia grzałki. Podobny efekt powstaje przy niedostatecznym napełnieniu, niesprawnej pompie myjącej, błędnym odczycie czujnika temperatury lub braku sterowania z modułu.
Po odłączeniu zasilania można sprawdzić wzrokowo przewody, konektory i ślady przegrzania. Rezystancję grzałki mierz po odłączeniu jej przewodów, a otrzymany wynik porównaj z dokumentacją konkretnego wariantu. Odczyt ciągłości elementu nie potwierdza sprawności izolacji ani bezpiecznej pracy przy napięciu sieciowym. Pomiar izolacji i diagnostyka obwodu grzania pod napięciem są czynnościami dla wykwalifikowanego serwisanta.
Jeżeli pompa myjąca nie startuje, nie podłączaj jej bezpośrednio do sieci bez sprawdzenia konstrukcji. W części zmywarek stosowane są silniki sterowane elektronicznie, w tym silniki wieloprzewodowe, dla których bezpośrednie podanie 230 V może spowodować uszkodzenie. Badanie należy wykonać według schematu właściwego dla urządzenia.
Dostęp do części i wymiana
W przypadku wyświetlacza lub panelu sterowania dostęp zwykle uzyskuje się od strony wewnętrznej powierzchni drzwi. W zależności od wykonania należy zdjąć front lub elementy drzwi mocowane od wewnątrz, a następnie odłączyć panel i jego wiązkę. Nie podważaj zatrzasków na siłę, ponieważ wypraska panelu może pęknąć.
Przed demontażem:
- odłącz zmywarkę od sieci i zamknij dopływ wody;
- wykonaj zdjęcia połączeń przed wypięciem przewodów;
- oznacz wiązki, jeśli złącza są podobne;
- sprawdź, czy w drzwiach nie ma wilgoci ani śladów przecieku;
- nie ciągnij za przewody i nie wyginaj taśm poniżej ich naturalnego promienia.
Moduły znajdujące się poza drzwiami mogą wymagać zdjęcia cokołu, osłony bocznej albo dolnej części obudowy. Konstrukcja i kolejność dostępu różnią się między wariantami, dlatego nie należy kopiować liczby śrub ani położenia modułu z innego modelu Amica.
Po montażu sprawdź poprawne osadzenie wszystkich złączy, swobodne zamykanie drzwi, brak nieszczelności oraz działanie panelu. Pierwszy test wykonaj bez naczyń i obserwuj pobór, obieg oraz odpływ wody. Jeżeli wcześniej wystąpiło zalanie, usuń przyczynę wycieku przed wymianą elektroniki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem, pomiary izolacji oraz ingerencja w moduł sieciowy są przeznaczone dla wykwalifikowanego serwisanta lub elektryka.
Jak dobrać część do Amica ZIM 609?
Nie wybieraj części wyłącznie po zdjęciu, liczbie pinów lub nazwie „ZIM 609”. W obrębie jednej rodziny mogą występować różne wersje panelu, wyświetlacza, wiązki oraz modułu sterującego.
Przy porównaniu sprawdź:
- pełny model z tabliczki znamionowej;
- kod wyrobu i numer fabryczny;
- numer katalogowy starej części;
- sposób mocowania i położenie złączy;
- wykonanie panelu oraz rodzaj wyświetlacza;
- informację, czy moduł jest przeznaczony do konkretnego wariantu i czy wymaga konfiguracji.

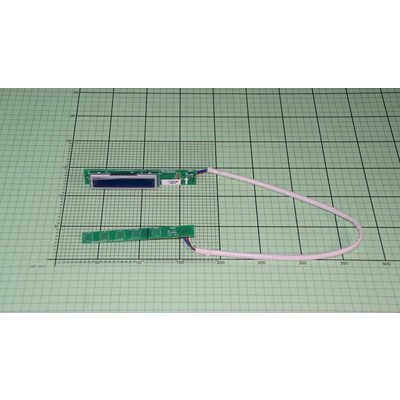

Przykładowo wyświetlacz o numerze katalogowym 1037979 jest wskazywany dla wariantów ZIM609TBE, ZIM609TBE IN oraz urządzeń o kodzie 1100238. Nie traktuj tego jako potwierdzenia zgodności z każdym urządzeniem opisanym skrótem ZIM 609. Przed zakupem porównaj tabliczkę znamionową i oznaczenie starego elementu.
Jeśli nie masz pewności, przygotuj zdjęcie całej tabliczki znamionowej oraz zdjęcie uszkodzonej części z widocznym numerem. To pozwala zweryfikować wariant bez kupowania kilku elementów na próbę.
Przydatne kategorie
- Zmywarki Amica
- Moduły, sterowniki i wyświetlacze do zmywarek Amica
- Pompy myjące i spustowe do zmywarek Amica
- Elementy drzwi zmywarek Amica
FAQ
Czy skrót ZIM 609 wystarczy do zamówienia części?
Nie. Potrzebny jest pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Skrócona nazwa może obejmować więcej niż jeden wariant techniczny.
Czy ciemny wyświetlacz oznacza uszkodzenie ekranu?
Nie zawsze. Przyczyną może być taśma, wiązka w drzwiach, złącze po zalaniu, zasilanie płytki lub moduł sterujący. Jeżeli zmywarka nadal wykonuje program, diagnozę zacznij od połączeń i zasilania wyświetlacza.
Czy kod E1 oznacza uszkodzony elektrozawór?
Nie. W tym wariancie E1 oznacza zbyt długi czas napełniania. Najpierw sprawdź zawór instalacji, ciśnienie, filtr dopływowy i wąż. Dopiero po wykluczeniu tych przyczyn badaj elektrozawór oraz jego sterowanie.
Czy można wymienić sam panel zamiast całego modułu?
To zależy od wariantu i sposobu podziału elektroniki. Panel, wyświetlacz i moduł główny mogą być osobnymi częściami albo zespołem współpracującym przez wiązkę. Zawsze porównaj numer katalogowy i konstrukcję konkretnego urządzenia.
Czy moduł sterujący po wymianie wymaga programowania?
Nie należy zakładać ani że programowanie jest zawsze potrzebne, ani że nigdy nie jest wymagane. Sprawdź opis konkretnego modułu oraz zgodność z pełnym oznaczeniem zmywarki. W razie braku potwierdzenia nie podłączaj przypadkowego sterownika.
Co przesłać do weryfikacji części?
Najlepiej przesłać wyraźne zdjęcie tabliczki znamionowej, pełny model, kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcie starej części z widocznym numerem katalogowym i złączami.
