Przyciski, pokrętła i klawiatury do zmywarek Whirlpool
Przyciski, pokrętła i klawiatury do zmywarek Whirlpool odpowiadają za wybór programu oraz obsługę funkcji urządzenia. Przed zakupem sprawdź, czy uszkodzona jest tylko część mechaniczna, czy także panel sterowania, i dobierz element po pełnym numerze serwisowym zmywarki.
Co obejmuje ta kategoria?
W zmywarkach Whirlpool spotyka się kilka różnych elementów obsługi:

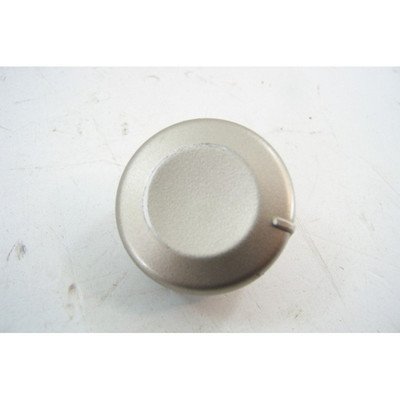

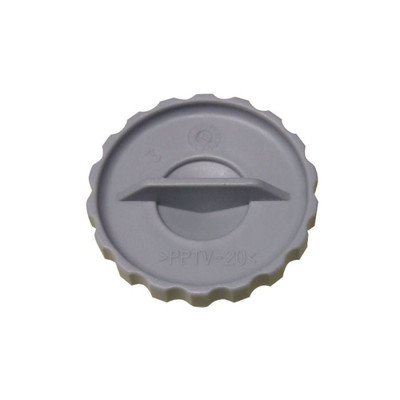

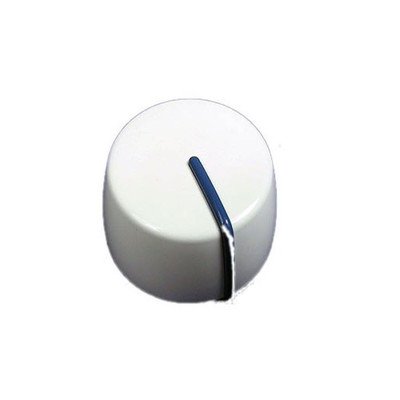

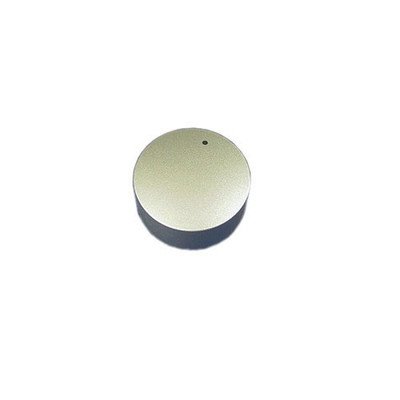

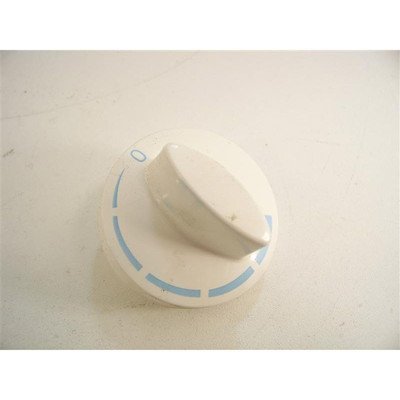

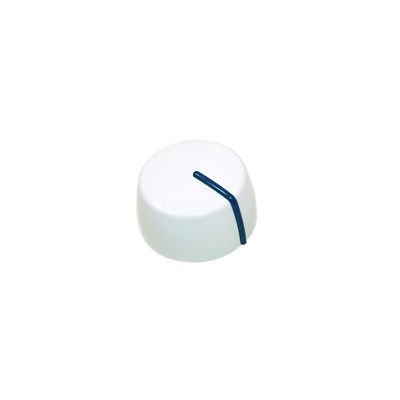

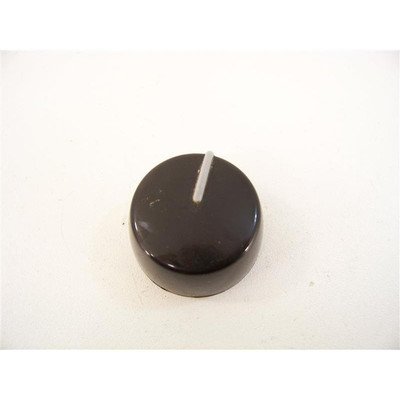

- pokrętła programatora nasadzane na oś wybieraka;
- przyciski mechaniczne, w tym przycisk zasilania lub anulowania programu;
- klawiatury i panele dotykowe z nadrukiem funkcji oraz elementami reagującymi na nacisk;
- ramki i zespoły panelu sterowania, gdy pojedynczego przycisku nie można wymienić osobno.
W zależności od konstrukcji pokrętło może być wyłącznie elementem mechanicznym, ale jego obrót może sterować wybierakiem lub przełącznikiem znajdującym się za panelem. Klawiatura dotykowa może natomiast stanowić część kompletnego panelu użytkownika, a nie niezależny przycisk.
Objawy uszkodzenia i możliwe przyczyny
Pokrętło jest pęknięte albo obraca się bez wyczuwalnych pozycji
Jeżeli pękła plastikowa nasadka, starła się wewnętrzna tuleja albo pokrętło zsunęło się z osi, program może nie być wybierany prawidłowo mimo sprawnej elektroniki. Zdejmij pokrętło dopiero po odłączeniu zmywarki od zasilania i obejrzyj jego gniazdo oraz oś wybieraka.

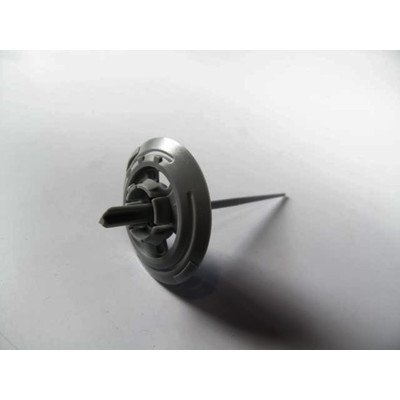

Jeżeli sama oś jest złamana, przekręcona, ma nadmierny luz lub nie zmienia położenia wybieraka, wymiana pokrętła nie rozwiąże problemu. Wtedy trzeba sprawdzić wybierak, przełącznik albo moduł panelu. Nie próbuj naprawiać pękniętej osi klejem — taka naprawa może zmienić położenie programu i utrudnić późniejszy demontaż.
Jeden przycisk nie działa, a pozostałe reagują
Najpierw sprawdź, czy przycisk nie jest zablokowany przez zabrudzenie, odkształconą ramkę albo wilgoć. Przy panelu z osobnym mikroprzełącznikiem można po odłączeniu przewodów wykonać pomiar ciągłości na samym przełączniku: w jednym położeniu powinien zmieniać stan, a po zwolnieniu wracać do stanu spoczynkowego. Brak zmiany wskazuje na uszkodzenie przełącznika, ale nie wyklucza problemu z przewodami lub modułem.
Jeżeli przycisk jest częścią klawiatury membranowej albo dotykowej, zwykły pomiar pojedynczego styku może niczego nie rozstrzygać. W takim przypadku sprawdź taśmę, złącze, ślady zawilgocenia i uszkodzenia ścieżek, a dalszą diagnostykę wykonuj według dokumentacji konkretnego modelu.
Nie reaguje kilka przycisków albo cały panel
Podobny objaw może powodować nie tylko uszkodzona klawiatura. Przed zakupem panelu sprawdź:
- czy zmywarka ma zasilanie i czy nie jest aktywna blokada klawiszy;
- czy drzwi są prawidłowo domknięte i czy zamek nie przerywa obwodu;
- czy złącze panelu jest wsunięte do końca i nie ma śladów korozji;
- czy taśma lub wiązka przewodów nie jest przetarta w miejscu zginania drzwi;
- czy panel otrzymuje zasilanie zgodnie ze schematem danego urządzenia.
Jeżeli podświetlenie i część przycisków działa, a inne nie, podejrzenie może dotyczyć klawiatury lub lokalnych połączeń. Jeżeli nie działa cały panel, trzeba dodatkowo sprawdzić zasilanie panelu, złącza, moduł główny i obwód blokady drzwi. Sam brak reakcji nie jest dowodem, że do wymiany jest klawiatura.
Jak sprawdzić część przed zamówieniem?
Oględziny wykonaj przy odłączonej zmywarce. Porównaj:
- kształt i średnicę pokrętła;
- kształt gniazda na osi oraz sposób ustalania pozycji;
- liczbę i układ przycisków;
- nadruki, symbole programów i położenie kontrolek;
- rodzaj mocowania ramki lub panelu;
- wtyczki, taśmy i prowadzenie przewodów;
- kolor oraz wykończenie elementu widocznego od strony użytkownika.
Przy pomiarach elektrycznych odłącz zmywarkę od sieci i odłącz badaną część od modułu, aby nie mierzyć równolegle innych obwodów. Pomiar przełącznika może potwierdzić przerwę lub brak zmiany stanu, ale nie sprawdza poprawnej pracy całego panelu pod obciążeniem ani komunikacji z modułem sterującym. Nie wykonuj pomiarów napięcia na podłączonym panelu bez odpowiednich kwalifikacji, schematu i przyrządów.
Dostęp do przycisków i klawiatury
W wielu zmywarkach panel sterowania znajduje się w górnej części drzwi. Typowa kolejność prac obejmuje:
- odłączenie zmywarki od zasilania;
- otwarcie drzwi i odkręcenie mocowań od wewnętrznej strony drzwi;
- zdjęcie lub odsunięcie przedniej części drzwi zgodnie z konstrukcją modelu;
- zwolnienie zatrzasków panelu i odłączenie złączy;
- oznaczenie przewodów lub wykonanie zdjęcia ich ułożenia przed demontażem;
- wymianę przycisku, pokrętła, klawiatury albo całego panelu;
- ponowne podłączenie złączy i sprawdzenie, czy przewody nie są przyciśnięte.
Nie wszystkie modele Whirlpool mają identyczny sposób mocowania. W jednych przycisk można wypiąć z ramki, w innych jest on częścią panelu lub modułu obsługi. Nie podważaj panelu przy podłączonej zmywarce i nie ciągnij za przewody zamiast za obudowę złącza.
Wymiana i kontrola po naprawie
Pokrętło wymienia się zwykle przez zdjęcie starej nasadki z osi i osadzenie nowej w prawidłowej pozycji. Jeżeli występuje zatrzask albo wkręt ustalający, nie próbuj zdejmować elementu siłą. Po montażu sprawdź, czy pokrętło nie ociera o panel, ma właściwe położenia i nie obraca się poza zakresem przewidzianym przez urządzenie.
Przy wymianie przycisku lub klawiatury zwróć uwagę na prawidłowe ułożenie elementu w ramce. Przed zamknięciem drzwi sprawdź, czy taśma nie jest zagięta przy samym złączu, a przewody nie znajdują się w miejscu pracy zawiasów. Po złożeniu uruchom urządzenie bez wsadu i sprawdź reakcję przycisków, wybór programu, kontrolki oraz możliwość anulowania cyklu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach pod napięciem oraz diagnostykę modułów wykonuje wykwalifikowany serwisant. Nie mostkuj blokady drzwi, nie wykonuj prowizorycznych połączeń i nie uruchamiaj zmywarki z odsłoniętymi elementami sieciowymi.
Jak dobrać przycisk, pokrętło lub klawiaturę Whirlpool?
Najpewniejszą podstawą doboru jest pełny numer serwisowy zmywarki Whirlpool, zwykle umieszczony na tabliczce znamionowej przy krawędzi drzwi lub na ramie urządzenia. W wielu urządzeniach jest to 12-cyfrowy numer rozpoczynający się od 85, ale jego format i miejsce zapisu mogą zależeć od rodziny urządzenia. Sam skrócony model nie zawsze identyfikuje wariant panelu.
Podczas zamówienia porównaj także numer części odczytany z demontowanego elementu, jeżeli jest widoczny. Nie zakładaj zgodności tylko dlatego, że pokrętło ma taki sam kolor albo klawiatura ma identyczną liczbę przycisków. Różnice mogą dotyczyć osi, układu symboli, wersji oprogramowania, taśmy, złącza lub sposobu mocowania.
Przed zakupem przygotuj pełny numer serwisowy, model zmywarki, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonego panelu od frontu i od strony złączy. Jeżeli potrzebny jest moduł lub kompletny panel, potwierdź, czy dana wersja wymaga konfiguracji albo programowania — nie każdy element jest wymienny bez dodatkowej procedury.
FAQ
Czy pęknięte pokrętło można wymienić bez wymiany panelu?
Tak, jeśli uszkodzona jest wyłącznie nasadka, a oś wybieraka i mechanizm za panelem działają prawidłowo. Jeżeli oś jest złamana lub obraca się bez zmiany położenia programu, potrzebna może być inna część.
Zmywarka nie reaguje na jeden przycisk. Czy trzeba kupić cały panel?
Nie zawsze. W konstrukcji z wymiennym mikroprzełącznikiem możliwa jest wymiana samego przycisku. W klawiaturach membranowych i panelach dotykowych przycisk bywa integralną częścią zespołu, dlatego przed zakupem trzeba sprawdzić budowę właściwego wariantu.
Czy brak reakcji przycisków oznacza uszkodzoną klawiaturę?
Nie. Przyczyną może być blokada klawiszy, zamek drzwi, przerwana wiązka, wilgoć w złączu, brak zasilania panelu albo usterka modułu sterującego. Najpierw rozdziel problem pojedynczego przycisku od awarii całego panelu.
Czy do doboru wystarczy model zmywarki Whirlpool?
Nie zawsze. Ten sam model handlowy może występować w kilku wersjach panelu. Do potwierdzenia zgodności potrzebny jest pełny numer serwisowy z tabliczki znamionowej, a często także numer części i zdjęcie elementu.
Czy można zmierzyć klawiaturę miernikiem?
Można sprawdzić ciągłość dostępnego mikroprzełącznika lub przewodów, ale wynik nie potwierdza sprawności całej klawiatury dotykowej i komunikacji z modułem. Pomiar wykonuj po odłączeniu zasilania i zgodnie ze schematem konkretnego modelu.
Co zrobić, gdy nowe pokrętło pasuje wizualnie, ale nie wchodzi na oś?
Nie wciskaj go na siłę. Sprawdź kształt gniazda, średnicę osi, sposób ustalania pozycji oraz numer części. Identyczny wygląd zewnętrzny nie oznacza zgodności mechanicznej.
