Wężyki, rurki i przewody wysokiego ciśnienia
Wężyki, rurki PTFE i przewody ciśnieniowe łączą pompę, zawory, termoblok, zaparzacz oraz układ pary. Ich uszkodzenie może powodować wyciek, spadek przepływu lub problemy ze spienianiem, ale podobne objawy dają też zużyte uszczelki i pęknięte złącza. Część dobieraj według pełnego oznaczenia ekspresu, miejsca montażu, końcówek i wymiarów.
Jaką funkcję pełnią przewody w ekspresie?
Wewnątrz ekspresu pracuje kilka różnych obiegów. Przewód może doprowadzać zimną wodę ze zbiornika do pompy, transportować wodę pod ciśnieniem do termobloku, prowadzić gorącą wodę lub parę do zaworu, odprowadzać wodę do tacki albo zasysać mleko. Te odcinki nie są wzajemnie zamienne.

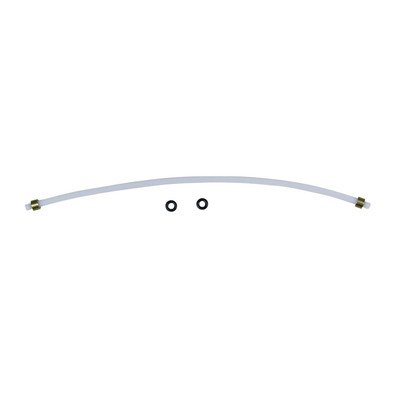

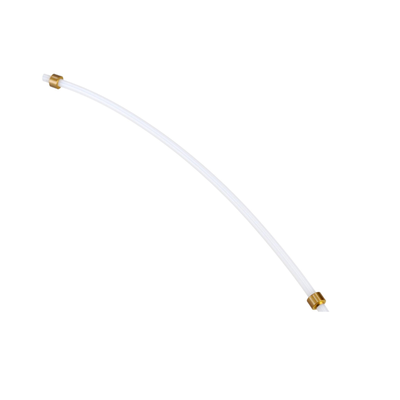

W obwodach gorących i ciśnieniowych spotyka się między innymi sztywne rurki PTFE, przewody ze zintegrowanymi końcówkami oraz zestawy wyposażone w tulejki, nakrętki, klipsy i uszczelnienia. Elastyczny wężyk mleczny lub przewód odpływowy może wyglądać podobnie, lecz zwykle pracuje w innych warunkach. O przydatności części nie decyduje więc sam kolor ani zbliżona średnica.
Objawy uszkodzonego wężyka lub rurki
| Objaw | Co może być przyczyną | Co sprawdzić po odłączeniu i ostygnięciu ekspresu |
| Woda pojawia się wewnątrz obudowy podczas pracy pompy | pęknięta rurka, nieszczelna końcówka, przecięty O-ring, poluzowane złącze albo pęknięty korpus zaworu lub termobloku | ślady wilgoci i kamienia na całej drodze przewodu, szczególnie przy jego końcach |
| Para wydostaje się z obudowy | nieszczelność gorącego przewodu, złącza, zaworu pary lub elementu grzejnego | białe osady, przebarwienia, odkształcenie rurki i stan gniazda, do którego wchodzi przewód |
| Ekspres podaje mniej kawy lub przepływ jest przerywany | wyciek, zwężenie lub załamanie przewodu, ale też zakamieniony termoblok, zawór, zaparzacz albo słabsza pompa | czy ubywająca woda trafia do tacki lub wnętrza oraz czy gorąca woda płynie prawidłowo inną drogą |
| Ekspres nie pobiera mleka albo spieniacz pryska | nieszczelny, niedrożny lub źle osadzony wężyk mleczny; zabrudzone kanały; brak lub zabrudzenie O-ringów złącza | drożność zdejmowanego wężyka, poprawność osadzenia i czystość elementów systemu mlecznego |
| Woda znajduje się pod ekspresem także po dłuższym postoju | zbiornik, zawór zbiornika, połączenie przed pompą albo przepełniona tacka; mniej prawdopodobny jest przewód ciśnieniowy za pompą | miejsce pierwszej kropli, stan zbiornika i jego gniazda oraz poziom w tackach |
Nie każda woda w tacce oznacza wyciek
Automatyczne ekspresy odprowadzają część wody z płukania i rozprężania obiegu bezpośrednio do tacki. Jest to normalne, jeśli ilość odpowiada wykonywanym cyklom. Podejrzenie nieszczelności rośnie, gdy tacka napełnia się bez używania urządzenia, woda wypływa poza jej obręb albo wewnątrz obudowy pozostają mokre ślady i osad mineralny.
Przed zakupem przewodu warto też sprawdzić uszczelki i O-ringi. W wielu szybkozłączach to uszczelnienie odpowiada za szczelność, natomiast klips jedynie utrzymuje rurkę we właściwym położeniu. Nowa rurka nie usunie wycieku z pękniętego gniazda, zużytego O-ringu ani korpusu zaworu lub elektrozaworu.
Jak zlokalizować nieszczelność?
- Ustal moment występowania wycieku. Wyciek podczas pobierania wody może dotyczyć odcinka zbiornik–pompa. Pojawiający się dopiero przy parzeniu wskazuje na obieg pracujący pod ciśnieniem. Problem wyłącznie podczas podawania pary zawęża poszukiwania do gorącej części układu i zaworów sterujących.
- Opróżnij i osusz okolice ekspresu. Rozlana wcześniej woda może przemieszczać się po podstawie i pojawić się daleko od miejsca nieszczelności.
- Po odłączeniu zasilania i ostygnięciu urządzenia obejrzyj połączenia. Szukaj białego lub brunatnego nalotu, zacieków, spękań, przetarć, spłaszczenia rurki oraz brakujących zabezpieczeń złącza.
- Sprawdź, skąd zaczyna się ślad. Woda spływająca po rurce nie dowodzi, że rurka jest pęknięta. Źródłem może być znajdujący się wyżej termoblok, zawór albo króciec.
- Porównaj różne funkcje. Prawidłowe podawanie gorącej wody przy problemie z kawą sugeruje, że przynajmniej część obiegu i pompa działają. Nie potwierdza jednak szczelności wszystkich przewodów ani pełnej wydajności pompy pod obciążeniem.
Obserwacja pracującego ekspresu bez obudowy może ujawnić wyciek występujący wyłącznie pod ciśnieniem, ale wiąże się z odsłoniętymi elementami pod napięciem, gorącą wodą i parą. Taki test jest przeznaczony wyłącznie dla wykwalifikowanego technika, dysponującego właściwymi zabezpieczeniami i procedurą dla konkretnego modelu. Nie wolno mostkować blokad ani dotykać i poprawiać przewodów podczas pracy.
Niedrożność przewodu czy inna usterka?
Słaby przepływ nie jest wystarczającym dowodem zatkania rurki. Najpierw trzeba ustalić, na której funkcji występuje problem:
- jeżeli słabo płynie zarówno kawa, jak i gorąca woda, podejrzenie obejmuje zasilanie pompy, pompę wody, wspólny przewód, zawór lub zakamieniony element grzejny;
- jeżeli gorąca woda płynie prawidłowo, a kawa nie, trzeba sprawdzić drogę do zaparzacza, sam blok zaparzający i ustawienie mielenia;
- jeżeli problem dotyczy tylko mleka, najpierw skontroluj montaż, czystość i drożność zdejmowanych elementów systemu spieniania;
- jeżeli pompa pracuje głośniej, ale nie widać wycieku, przyczyną może być brak dopływu wody, powietrze w obiegu albo przeszkoda dalej w układzie, a nie sama rurka.
Zdejmowane wężyki mleczne należy czyścić zgodnie z instrukcją danego systemu i dokładnie płukać, ponieważ zaschnięte resztki mleka ograniczają przepływ. Wewnętrznej rurki ciśnieniowej nie należy udrażniać przypadkowym drutem ani rozwiercać: można uszkodzić jej ściankę, zmienić przekrój lub pozostawić zanieczyszczenia w obiegu. Zdeformowaną, pękniętą albo trwale niedrożną rurkę bezpieczniej zastąpić prawidłowo dobraną częścią.
Jak wygląda wymiana przewodu ciśnieniowego?
Dostęp zależy od konstrukcji ekspresu. W automatach zazwyczaj wymaga zdjęcia części tylnej, bocznej lub górnej obudowy, natomiast w ekspresach kolbowych przewody bywają dostępne po zdjęciu pokrywy górnej lub podstawy. Nie należy zakładać, że zatrzaski i śruby znajdują się w tych samych miejscach w urządzeniach różnych serii.
Przed rozpoczęciem prac:
- odłącz urządzenie od sieci, wyjmij zbiornik i poczekaj na całkowite ostygnięcie grzałki oraz rozprężenie układu;
- wykonaj zdjęcia przebiegu rurki, położenia zacisków, klipsów, tulejek i podłączonych elementów;
- przygotuj uszczelnienia i zabezpieczenia przewidziane dla danego złącza — zużytego O-ringu nie warto montować ponownie;
- nie ciągnij za rurkę przed usunięciem klipsa, nakrętki lub obejmy, ponieważ można złamać króciec zaworu albo termobloku.
Po demontażu porównaj starą i nową część: długość, średnicę wewnętrzną i zewnętrzną, kształt końców, tulejki, nakrętki, kołnierze oraz położenie osłon termicznych. Przewód powinien przebiegać bez skręcenia, naprężenia i ostrego załamania. Nie może opierać się o ruchomy napęd, ostre krawędzie ani element grzejny, jeśli producent nie przewidział takiego prowadzenia.
Nie każdą rurkę wolno skracać. Gotowe przewody mogą mieć fabrycznie uformowane końce, pierścienie zaciskowe albo długość potrzebną do kompensacji drgań pompy. Samodzielne dorabianie końcówki z przypadkowego węża jest niewłaściwe dla obiegu gorącej wody i pary.
Prace przy odsłoniętych obwodach elektrycznych oraz test szczelności układu pod ciśnieniem wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Po montażu technik powinien sprawdzić szczelność we wszystkich funkcjach wykorzystujących wymieniony odcinek, a nie tylko podczas krótkiego płukania.
Jak dobrać właściwy wężyk lub rurkę?
Podstawą jest zgodność katalogowa z pełnym oznaczeniem ekspresu. W obrębie jednego modelu handlowego mogą występować różne pompy, zawory, termobloki i sposoby zakończenia przewodów.
Przy doborze sprawdź:
- miejsce i funkcję przewodu: przed pompą, za pompą, przy termobloku, zaworze, zaparzaczu, odpływie lub systemie mlecznym;
- numer części umieszczony na starym przewodzie lub w katalogu producenta;
- materiał i przeznaczenie do kontaktu z wodą lub żywnością;
- dopuszczalne warunki temperatury i ciśnienia dla danego obiegu;
- długość oraz średnicę wewnętrzną i zewnętrzną;
- typ obu końców, liczbę i położenie O-ringów, tulejek, nakrętek, kolanek oraz klipsów;
- sposób prowadzenia i obecność osłony zabezpieczającej przed temperaturą albo przetarciem.
Wymiary starej rurki są pomocnicze, ale nie zastępują identyfikacji katalogowej. Element mógł się rozciągnąć, spłaszczyć lub zostać wcześniej niewłaściwie przycięty. Również identyczne złącze nie potwierdza odporności przewodu na warunki panujące za pompą lub przy termobloku.
Z tabliczki znamionowej odczytaj wszystkie dane wymagane przez producenta. Dla ekspresów Electrolux i AEG potrzebny jest pełny PNC/Prod.No., a dla Bosch i Siemens pełny E-Nr z końcówką /xx. W urządzeniach Beko i Grundig należy podać model oraz Product No., w LG model i Product Code, a w Samsungu pełny model wraz z wariantem końcowym, na przykład /0000. Do zapytania warto dołączyć zdjęcie starej części, obu zakończeń i miejsca montażu.
Jak ograniczyć ryzyko kolejnej nieszczelności?
- Wykonuj odkamienianie metodą i środkiem przewidzianym w instrukcji konkretnego ekspresu. Osad może ograniczać przepływ, ale nie należy wlewać przypadkowych preparatów do obiegu.
- Po każdym użyciu systemu mlecznego przeprowadź wymagane płukanie, a okresowo rozłóż i wyczyść jego zdejmowane elementy. Odpowiednie preparaty znajdziesz w kategorii pielęgnacja i konserwacja ekspresów.
- Podczas naprawy nie pozostawiaj rurki skręconej, przyciśniętej obudową ani naprężonej między króćcami.
- Nie zastępuj fabrycznego klipsa drutem, opaską o przypadkowym wymiarze ani klejem. Zabezpieczenie musi pasować do konstrukcji złącza.
- Jeżeli wyciek zalał przewody elektryczne lub moduł, nie uruchamiaj ekspresu przed ich fachową kontrolą i całkowitym osuszeniem.
FAQ – wężyki i przewody do ekspresów
Czy wyciek przy końcu rurki oznacza, że trzeba wymienić cały przewód?
Nie zawsze. Nieszczelność może powodować przecięty lub stwardniały O-ring, niepełne wsunięcie rurki, brak klipsa albo pęknięte gniazdo. Połączenie trzeba rozebrać po ostygnięciu urządzenia i ocenić wszystkie współpracujące elementy.
Czy zwykły wężyk silikonowy może zastąpić rurkę PTFE?
Nie należy wykonywać takiej zamiany bez potwierdzonej specyfikacji. Przewody pracują przy różnych temperaturach, ciśnieniach i sposobach mocowania. Elastyczny wężyk odpowiedni przed pompą lub w układzie mlecznym może nie nadawać się do obiegu gorącej wody za pompą.
Dlaczego nowa rurka nadal przecieka?
Możliwy jest źle dobrany wymiar, uszkodzony O-ring, brak tulejki, niedociśnięte złącze albo pęknięcie króćca. Rurka może też nie być wsunięta do właściwej pozycji. Ponowne uruchamianie bez usunięcia przyczyny grozi zalaniem elektroniki.
Czy rurkę ciśnieniową można skrócić?
Tylko wtedy, gdy dokumentacja części na to pozwala i przewód nie ma formowanej końcówki ani określonej długości montażowej. Skrócenie gotowego zestawu może uniemożliwić uszczelnienie lub nadmiernie naprężyć połączenia.
Czy słaby przepływ oznacza zatkany wężyk?
Nie. Podobny objaw powodują między innymi osady w termobloku, zawór, zaparzacz, dopływ wody i pompa. Porównanie działania parzenia, gorącej wody i spieniania pomaga ustalić, która część obiegu wymaga kontroli.
Jakich danych potrzeba do zamówienia przewodu?
Potrzebne jest pełne oznaczenie z tabliczki znamionowej, a nie tylko skrócona nazwa modelu. Przygotuj również zdjęcia przewodu, obu złączy, miejsca montażu i ewentualnego numeru części. Pozwala to odróżnić warianty o podobnym wyglądzie, lecz innym zakończeniu lub przeznaczeniu.
