Pompy wody, pompy wibracyjne i ciśnieniowe
Pompa do ekspresu odpowiada za przepływ wody i wytworzenie ciśnienia potrzebnego podczas parzenia. Głośna praca, brak wody lub słabe espresso nie zawsze oznaczają jej uszkodzenie. Przed zakupem sprawdź drożność układu, oznaczenia starej pompy, napięcie, przyłącza i pełne dane ekspresu.
Jaką funkcję pełni pompa w ekspresie do kawy?
Pompa pobiera wodę ze zbiornika i tłoczy ją przez kolejne elementy układu: przepływomierz, zawory, podgrzewacz, termoblok lub bojler, a następnie do obwodu kawy albo dyszy gorącej wody. W ekspresach domowych często stosuje się pompy wibracyjne, w których elektromagnes porusza tłokiem. W bardziej rozbudowanych urządzeniach mogą występować inne konstrukcje, dlatego sama nazwa handlowa „pompa ciśnieniowa” nie określa jeszcze właściwego zamiennika.

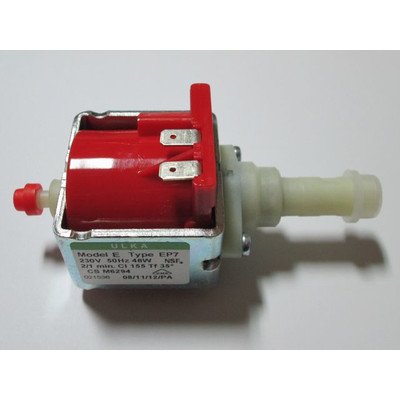

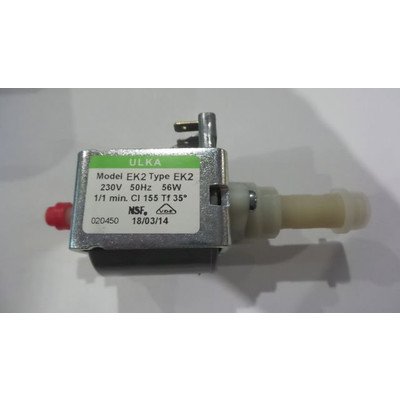

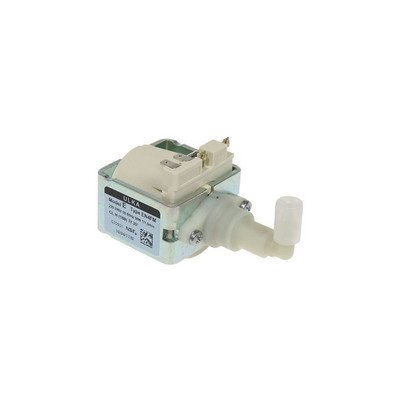

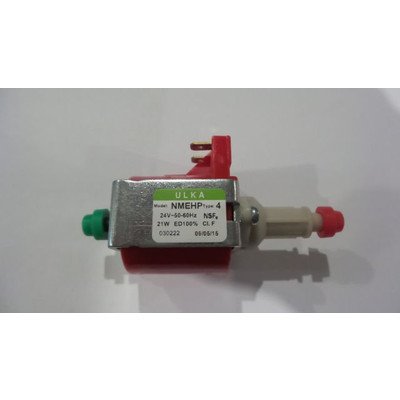

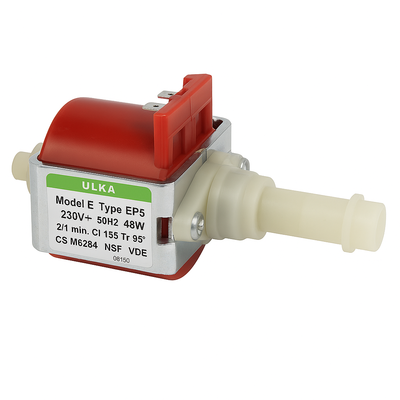

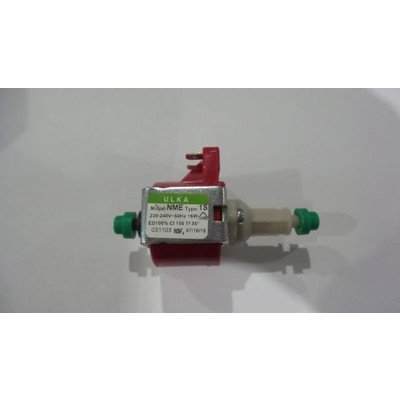

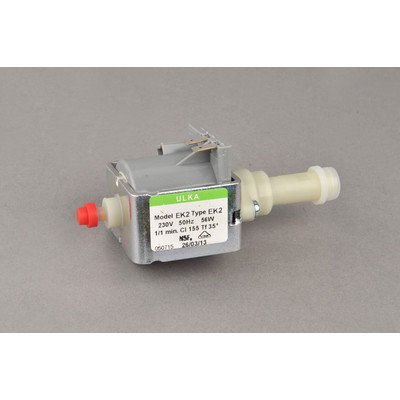

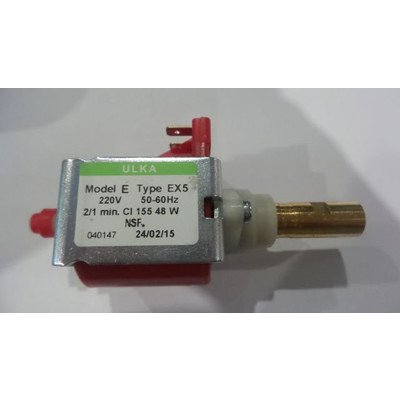

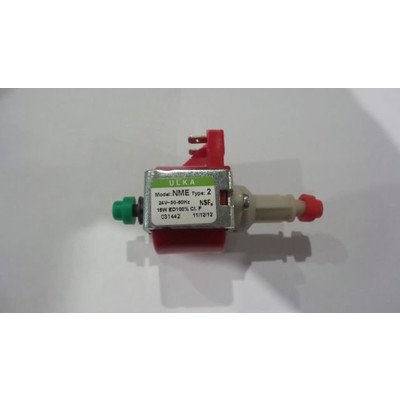

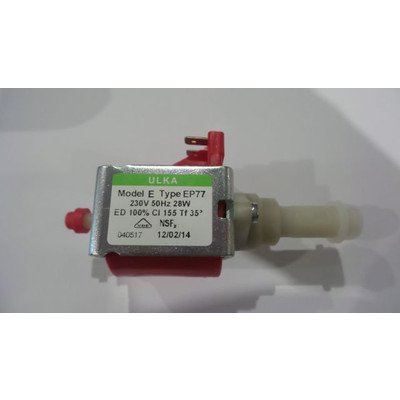

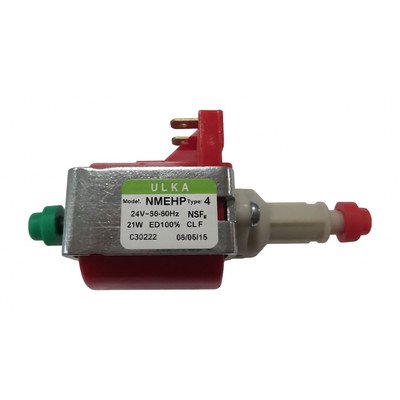

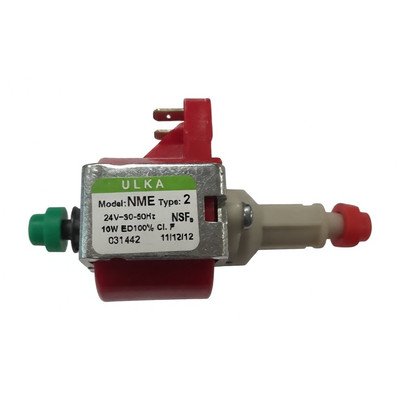

Parametry poszczególnych pomp różnią się między innymi napięciem, mocą, klasą wykonania, maksymalnym ciśnieniem, wydajnością, cyklem pracy oraz typem przyłączy. Przykładowo pompy z rodziny ULKA mogą mieć podobną obudowę, ale różnić się napięciem 24 V, 120 V lub 230 V, średnicą króćców, sposobem podłączenia i przeznaczeniem. Nie wolno dobierać części wyłącznie na podstawie zdjęcia.
Ekspres nie podaje wody — od czego zacząć?
Najpierw ustal, czy woda nie płynie z żadnego obwodu, czy tylko z wylewki kawy. To prosty podział, który ogranicza ryzyko wymiany sprawnej pompy.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Pompa pracuje głośno, ale woda nie wypływa z grupy ani z dyszy | Zapowietrzenie, źle osadzony zbiornik, zatkany filtr lub przewód, kamień, pompa bez zalania | Poziom wody, osadzenie zbiornika, filtr na wejściu, drożność przewodu i próbę odpowietrzenia przez obwód gorącej wody | Jeżeli po odpowietrzeniu pojawi się ciągły strumień, pompa mogła być sprawna. Brak poprawy kieruje diagnostykę do pompy lub zatoru przed nią |
| Pompa działa, woda płynie z dyszy, ale nie z obwodu kawy | Zatkany blok zaparzający, sitko, zawór, przewód lub wylewka | Test bez kolby albo bez obciążenia typowego dla parzenia, czyszczenie elementów dostępnych dla użytkownika | Prawidłowy przepływ w innym obwodzie oznacza, że nie należy od razu kupować pompy |
| Woda płynie słabo i stopniowo coraz gorzej | Narastający kamień, zabrudzony filtr, zwężony przewód, zawór z osadem, zużycie hydraulicznej części pompy | Odkamienianie zgodne z instrukcją modelu, kontrola filtrów, wężyków i zaworów | Poprawa po czyszczeniu wskazuje na ograniczenie przepływu, a nie musi potwierdzać uszkodzenia pompy |
| Pompa jest prawie cicha, tylko buczy lub nie uruchamia się | Uszkodzona cewka, termik, przewody, sterowanie, zablokowany tłok lub zużyty mechanizm | Przy odłączonym urządzeniu kontrola przewodów i złączy; pomiar elektryczny wykonuje się na odłączonej pompie | Sam pomiar ciągłości nie potwierdza sprawności hydraulicznej ani poprawnej pracy pod obciążeniem |
| Pompa pracuje, lecz ekspres zgłasza brak wody lub zapowietrzenie | Zbyt mały przepływ, przepływomierz, nieszczelność, filtr, pompa albo sterowanie | Porównanie przepływu w różnych funkcjach, kontrola przewodów i sygnału przepływomierza według dokumentacji modelu | Komunikat jest informacją o niespełnionym warunku pracy, a nie jednoznacznym wskazaniem pompy |
| Ekspres silnie drży lub zmienił dźwięk pracy | Zużyte mocowanie, uszkodzone tłumiki drgań, zapowietrzenie, zablokowanie hydrauliczne lub zużycie pompy | Stan gumowych uchwytów i stóp, poziom wody, odpowietrzenie oraz zmianę dźwięku względem wcześniejszej pracy | Pewien poziom drgań pompy wibracyjnej jest normalny; istotna jest wyraźna zmiana charakteru pracy |
Głośna praca pompy nie zawsze oznacza awarię
Pompa wibracyjna z natury generuje słyszalne drgania. Po opróżnieniu zbiornika, dłuższym postoju albo rozłączeniu przewodu może utracić zalanie i pracować głośniej, nie tłocząc wody. W takiej sytuacji:
- Napełnij zbiornik i osadź go prawidłowo, aby zawór na jego wyjściu został otwarty.
- Usuń filtr wody tylko wtedy, gdy instrukcja urządzenia dopuszcza taką próbę i filtr może ograniczać przepływ.
- Otwórz obwód gorącej wody lub dyszę pary zgodnie z instrukcją ekspresu.
- Uruchamiaj pompę krótkimi cyklami, robiąc przerwy. Nie dopuszczaj do długiej pracy na sucho.
- Gdy pojawi się równy strumień, zamknij zawór i sprawdź ponownie obwód kawy.
Jeżeli pompa pozostaje głośna i nie pobiera wody, przyczyną może być zator na ssaniu, zapieczony zawór wejściowy, kamień w pompie albo zużycie jej części hydraulicznej. Nie należy wtedy wymieniać pompy bez sprawdzenia zbiornika, przewodu doprowadzającego i filtrów.
Jak sprawdzić pompę?
Oględziny i kontrola układu wodnego
Przed pomiarem elektrycznym sprawdź najprostsze przyczyny:
- czy zbiornik jest pełny i prawidłowo osadzony;
- czy zawór w zbiorniku nie jest zablokowany;
- czy przewód doprowadzający nie jest zagięty, pęknięty albo zatkany;
- czy na wejściu pompy nie ma filtra z osadem;
- czy wokół pompy nie ma śladów wycieku;
- czy króćce i opaski nie są luźne;
- czy przewody nie są nasiąknięte wodą od strony złączy elektrycznych;
- czy tłumiki drgań i uchwyt pompy nie są pęknięte.
Jeśli woda płynie z dyszy, lecz nie z grupy, przejdź do diagnostyki obwodu kawy. Jeśli nie płynie nigdzie, sprawdzaj drogę od zbiornika do pompy, następnie samą pompę i elementy sterujące.
Pomiar multimetrem
Pomiar wykonuj po odłączeniu ekspresu od sieci, ostygnięciu podzespołów i odłączeniu przewodów od pompy. Mierz obwód elektryczny pompy między jej zaciskami lub punktami wskazanymi w dokumentacji danego modelu. Celem jest wykrycie przerwy w cewce, zwarcia albo przerwy w szeregowym zabezpieczeniu termicznym.
Nie ma jednej uniwersalnej rezystancji dla wszystkich pomp z tej kategorii. Wynik zależy od napięcia, konstrukcji cewki, obecności diody, termika i sposobu wykonania pomiaru. W niektórych pompach odczyt może być zmienny albo mylący, dlatego wynik trzeba porównać z dokumentacją konkretnego elementu. Rezystancja wskazująca przerwę zwiększa podejrzenie uszkodzenia obwodu elektrycznego, ale prawidłowa ciągłość nie potwierdza sprawności tłoka, zaworków, sprężyn ani wydajności pod ciśnieniem.
Pomiar napięcia podczas pracy oraz próba zasilania pompy poza ekspresem są czynnościami serwisowymi przy napięciu sieciowym. Wymagają kwalifikacji, zabezpieczenia przed porażeniem, właściwego oprzyrządowania i znajomości schematu urządzenia. Nie wykonuj prowizorycznych połączeń, nie omijaj termika i nie mostkuj zabezpieczeń.
Pompa pracuje, ale nie buduje ciśnienia
Jeżeli pompa uruchamia się, a woda przepływa, lecz ekstrakcja jest bardzo słaba, możliwe są co najmniej cztery grupy przyczyn:
- Ograniczenie po stronie kawy — zbyt drobne mielenie, nadmierna dawka, zatkane sitko lub zabrudzona głowica. Test przepływu bez kolby pomaga odróżnić problem z pompą od nadmiernego oporu w kolbie.
- Zator hydrauliczny — kamień w termobloku, przewodzie, zaworze albo przepływomierzu. Stopniowe pogarszanie przepływu i poprawa po czyszczeniu przemawiają za tą grupą przyczyn.
- Nieszczelność — woda może uciekać przez pęknięty przewód, luźną opaskę, króciec lub zawór. Ślady wilgoci w środku urządzenia są ważniejsze niż sama ocena dźwięku pompy.
- Zużycie pompy — część elektryczna działa, ale tłok, sprężyny, uszczelnienie lub zaworki nie zapewniają wymaganej wydajności.
Manometr, jeśli ekspres go posiada, pokazuje ciśnienie w określonym miejscu układu i podczas określonej funkcji. Jego wskazanie nie jest automatycznym dowodem sprawności pompy, ponieważ wynik zależy także od zaworu regulacyjnego, drożności obwodu i warunków testu. Wartości ciśnienia należy interpretować według instrukcji serwisowej konkretnego urządzenia.
Dostęp do pompy i wymiana
W ekspresach kolbowych pompa bywa umieszczona za boczną lub tylną osłoną. W automatach może znajdować się głębiej, obok zbiornika, przepływomierza albo termobloku, a dostęp może wymagać zdjęcia większej części obudowy. Nie istnieje jedna bezpieczna kolejność demontażu dla wszystkich modeli.
Przed rozpoczęciem:
- odłącz wtyczkę i poczekaj, aż urządzenie ostygnie;
- opróżnij zbiornik, tackę i przewody dostępne bez otwierania układu pod ciśnieniem;
- przygotuj pojemnik na resztę wody;
- wykonaj zdjęcia ułożenia przewodów i złączy;
- oznacz przewody, jeśli ich położenie nie wynika jednoznacznie z konstrukcji;
- nie dotykaj części wysokotemperaturowych ani zacisków przed ich ostygnięciem.
Typowa wymiana obejmuje zdjęcie odpowiednich paneli, odłączenie przewodów elektrycznych, zwolnienie węży lub złączy hydraulicznych, wyjęcie pompy z uchwytu albo amortyzatorów i przełożenie elementów współpracujących tylko wtedy, gdy przewiduje to instrukcja części. Nową pompę montuje się w tej samej orientacji, z zachowaniem kierunku przepływu, właściwego mocowania i szczelności przyłączy. Nie wolno zamieniać wejścia z wyjściem ani stosować przypadkowych wężyków, opasek lub redukcji.
Po montażu sprawdź szczelność na zimno, następnie napełnij układ wodą i odpowietrz go zgodnie z procedurą urządzenia. Dopiero po uzyskaniu stabilnego przepływu wykonaj próbę płukania, gorącej wody i parzenia. Obserwuj, czy pompa nie pracuje bez wody, czy nie pojawiają się wycieki i czy obudowa nie przenosi nadmiernych drgań.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Praca przy otwartej obudowie, pomiary pod napięciem oraz ingerencja w układ gorącej lub sprężonej wody nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać pompę do ekspresu?
Przed zakupem odczytaj pełne dane z tabliczki znamionowej ekspresu oraz oznaczenia ze starej pompy. Przydatne są:
- producent i pełny model urządzenia;
- numer wariantu, indeks, Product Code, PNC, E-Nr albo inne oznaczenie właściwe dla marki;
- producent i dokładny symbol pompy;
- napięcie oraz częstotliwość;
- moc, ciśnienie i wydajność, jeśli podano je na części lub w dokumentacji;
- typ przyłączy hydraulicznych, ich średnica i sposób mocowania;
- rodzaj konektorów elektrycznych;
- kształt uchwytu, amortyzatorów i położenie króćców.
Pełne oznaczenie urządzenia jest ważniejsze niż skrócona nazwa handlowa. W zależności od marki mogą być potrzebne między innymi:
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy;
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Identyczne złącze lub podobna obudowa nie gwarantują zgodności. Pompa 230 V nie jest zamiennikiem pompy 24 V tylko dlatego, że ma takie same króćce. Różnica w wydajności, cyklu pracy, ciśnieniu, przyłączach albo sterowaniu może spowodować nieprawidłowe napełnianie, błędy przepływu lub przeciążenie innych elementów.
Przed zamówieniem porównaj pełny symbol starej pompy z opisem części i listą zgodności katalogowej. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej ekspresu oraz zdjęcia pompy z obu stron, tak aby było widać etykietę, króćce i złącza. Na tej podstawie można zawęzić dobór bez kupowania kilku wariantów na próbę.
Jak ograniczyć ryzyko awarii pompy?
- Nie uruchamiaj ekspresu z pustym zbiornikiem ani nie pozwalaj pompie długo pracować na sucho.
- Stosuj wodę i filtr zalecane dla danego modelu.
- Odkamieniaj urządzenie zgodnie z instrukcją, ponieważ osad może ograniczać przepływ i blokować zaworki.
- Czyść sitka, grupę, dyszę i elementy układu dostępne dla użytkownika.
- Po wycieku usuń przyczynę, zamiast kontynuować pracę z wodą dostającą się w okolice instalacji elektrycznej.
- Nie naprawiaj pompy przez trwałe mostkowanie termika ani przez zmianę jej parametrów na przypadkowe.
FAQ
Czy głośna pompa oznacza, że trzeba ją wymienić?
Nie. Pompa wibracyjna pracuje słyszalnie, a po zapowietrzeniu może hałasować znacznie bardziej. Najpierw sprawdź zbiornik, filtr, przewód doprowadzający i odpowietrzenie. Jeżeli po przywróceniu dopływu wody nadal nie ma przepływu albo pompa pracuje nietypowo, potrzebna jest dalsza diagnostyka.
Ekspres nie podaje wody, ale pompa pracuje — czy kupić nową?
Nie od razu. Ten objaw mogą powodować także źle osadzony zbiornik, powietrze w układzie, zablokowany filtr, kamień, przepływomierz, zawór lub przewód. Jeżeli woda płynie z dyszy gorącej wody, a nie płynie z grupy, problem prawdopodobnie znajduje się w obwodzie kawy, a nie w pompie.
Czy można dobrać pompę po napięciu i mocy?
To za mało. Należy uwzględnić także konstrukcję pompy, ciśnienie, wydajność, cykl pracy, przyłącza, konektory, mocowanie i zgodność z konkretnym modelem ekspresu. Najbezpieczniej porównać pełny symbol starej części z katalogiem oraz pełnym oznaczeniem urządzenia.
Czy pomiar rezystancji potwierdzi sprawność pompy?
Nie. Pomiar na odłączonej pompie może wykazać przerwę lub zwarcie w obwodzie elektrycznym, ale nie ocenia pracy tłoka, zaworków, uszczelnień ani wydajności pod obciążeniem. Wynik trzeba interpretować według konstrukcji konkretnej pompy i dokumentacji.
Czy pompa może pracować bez przepływomierza?
W wielu ekspresach przepływomierz przekazuje sterownikowi informację o ilości przepompowanej wody. Jego awaria lub zablokowanie może wywołać objawy przypominające problem z pompą. Nie należy omijać tego elementu ani zwierać jego przewodów; trzeba sprawdzić go według schematu i procedury właściwej dla modelu.
Co przesłać do doboru pompy?
Przygotuj pełne zdjęcie tabliczki znamionowej ekspresu oraz wyraźne zdjęcia starej pompy: etykiety, króćców hydraulicznych, konektorów i uchwytu. Sam skrócony model lub zdjęcie podobnej części może nie wystarczyć do potwierdzenia zgodności.
