Przewody do wentylatorów
Przewody do wentylatorów łączą silnik, sterowanie i pozostałe obwody urządzenia. Ich przerwanie, luźne złącze lub uszkodzona izolacja może powodować brak pracy, przerywanie albo działanie tylko na wybranym biegu. Przed zakupem porównaj złącza, prowadzenie wiązki i pełne oznaczenie urządzenia.
Jaką funkcję pełnią przewody do wentylatorów

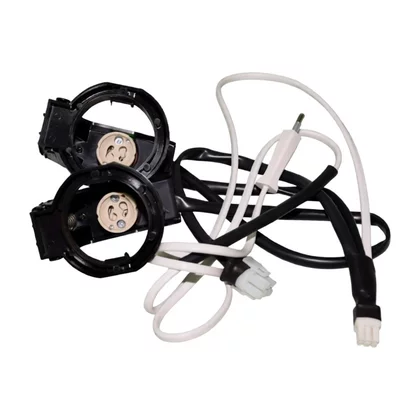

Przewody i wiązki kablowe mogą doprowadzać zasilanie do silnika, łączyć silnik z przełącznikiem lub modułem sterującym, obsługiwać wybór prędkości albo przekazywać sygnały z czujników. W zależności od urządzenia mogą występować jako pojedynczy przewód, kompletna wiązka z konektorami, przewody silnika wielobiegowego albo przewód zasilający.
Nie ma uniwersalnego układu pinów ani uniwersalnych kolorów przewodów dla wszystkich wentylatorów. Szczególnie w okapach silnik może mieć osobne wyprowadzenia dla kilku prędkości i kondensatora, a w lodówkach wiązka może łączyć wentylator z modułem, czujnikiem lub obwodem odszraniania. O funkcji przewodu decyduje schemat konkretnego modelu, oznaczenia na złączu i konstrukcja części.
Objawy uszkodzonego przewodu lub wiązki
Problem z przewodami warto brać pod uwagę, gdy wentylator:
- nie uruchamia się, mimo że urządzenie ma zasilanie;
- działa tylko na jednym biegu albo reaguje na zmianę ustawienia niestabilnie;
- zatrzymuje się podczas pracy i ponownie rusza po poruszeniu obudową lub wiązką;
- uruchamia się okresowo, szczególnie po otwarciu drzwi, zmianie położenia urządzenia albo nagrzaniu;
- pracuje po wymianie silnika nadal tak samo jak przed naprawą;
- powoduje zadziałanie zabezpieczenia po włączeniu;
- ma widoczne ślady nadtopienia, przetarcia, pęknięcia izolacji, korozji lub wilgoci przy złączu;
- powoduje nagrzewanie się konektora albo zapach przegrzanej izolacji.
Sam objaw nie potwierdza jednak uszkodzenia wiązki. Brak pracy wentylatora może wynikać również z zablokowanego lub oblodzonego wirnika, uszkodzonego silnika, kondensatora, przełącznika, regulatora, modułu sterującego, czujnika albo braku zasilania urządzenia.
Diagnostyka: objaw, sprawdzenie i interpretacja
Wentylator nie działa na żadnym biegu
Najpierw sprawdź, czy urządzenie reaguje na inne funkcje. Jeżeli nie działa także oświetlenie, panel lub inne obwody, przyczyną może być zasilanie, bezpiecznik, wyłącznik albo moduł, a nie sam przewód wentylatora. W okapie należy dodatkowo sprawdzić, czy wybrano bieg i czy filtr lub wirnik nie są silnie zabrudzone tłuszczem.
Po odłączeniu urządzenia od sieci obejrzyj całą trasę przewodów: okolice silnika, przełącznika, modułu, zawiasów, przelotek i elementów narażonych na drgania. Szukaj miejsc, w których izolacja została przycięta, przewód jest mocno zagięty albo konektor jest luźny, nadpalony lub zaśniedziały.
Jeżeli dostępny jest schemat, sprawdź ciągłość każdego toru osobno. Odłącz oba końce badanego przewodu od elektroniki i użyj funkcji pomiaru ciągłości lub niskiej rezystancji. Pomiar powinien być wykonywany bez napięcia i nie może polegać na badaniu przewodu pozostawionego równolegle z modułem, silnikiem lub kondensatorem. Brak przejścia wskazuje na przerwę w przewodzie, konektorze albo zacisku. Prawidłowa ciągłość nie wyklucza jednak usterki pojawiającej się dopiero przy poruszaniu wiązką lub pod obciążeniem.
W przypadku przewodu wielożyłowego sprawdź także, czy nie ma zwarcia między żyłami ani między żyłą a elementem ochronnym lub obudową, jeżeli konstrukcja tego wymaga. Zwykły pomiar omomierzem może nie wykryć wszystkich uszkodzeń izolacji; badanie izolacji pod odpowiednim napięciem jest zadaniem dla osoby wyposażonej w właściwy miernik i znającej procedurę urządzenia.
Wentylator działa tylko na wybranym biegu
Taki objaw może wskazywać na przerwę w jednej żyle, uszkodzony styk przełącznika, regulatora lub modułu, ale również na problem z uzwojeniem silnika albo kondensatorem. Porównaj działanie wszystkich pozycji z oznaczeniami na schemacie. Nie zakładaj, że przewód odpowiada za konkretny bieg tylko dlatego, że ma określony kolor.
Po odłączeniu przewodów można sprawdzić przełącznik lub wiązkę zgodnie ze schematem: w każdej pozycji powinny występować określone połączenia, a w pozycji wyłączenia obwód powinien być rozłączony. Wynik odnosi się wyłącznie do badanego modelu i nie pozwala samodzielnie ocenić silnika ani kondensatora.
W silnikach jednofazowych z kondensatorem nie wolno pomijać kondensatora ani podłączać go według przypadkowego układu. Wartość, napięcie pracy i sposób włączenia muszą wynikać z oznaczeń silnika, schematu lub dokumentacji producenta. Błędne podanie napięcia może wyzwolić zabezpieczenie, uszkodzić uzwojenie albo stworzyć zagrożenie porażeniem.
Wentylator przerywa pracę lub reaguje na poruszenie przewodem
Przy odłączonym urządzeniu wykonaj oględziny i delikatnie poruszaj wiązką przy konektorach, przelotkach i miejscach zgięcia. Jeżeli podczas testu zmienia się wskazanie ciągłości, masz silną przesłankę do sprawdzenia przewodu, zacisku lub pinu. Nie wyginaj mocno przewodu i nie wykonuj takiego testu na odsłoniętym obwodzie pod napięciem.
Sama ciągłość zmierzona w bezruchu nie rozstrzyga sprawy. Żyła może mieć pęknięcie wewnątrz izolacji, a konektor może tracić kontakt dopiero po nagrzaniu, drganiach lub obciążeniu. Przy powtarzających się przerwach sprawdź także siłę osadzenia pinów w obudowie złącza oraz ślady przegrzania na obu współpracujących częściach.
Zabezpieczenie wyłącza się po uruchomieniu
Nie wymieniaj od razu samej wiązki. Zwarcie może znajdować się w silniku, kondensatorze, module, przełączniku albo w przewodzie przygniecionym do obudowy. Odłącz urządzenie od sieci i obejrzyj miejsca nadtopień, zwęgleń oraz uszkodzeń izolacji. Jeżeli zabezpieczenie zadziałało po zmianie podłączenia, koniecznie wróć do schematu i sprawdź przypisanie przewodów miernikiem, zamiast kierować się ich kolorami.
Diagnostyka obwodów sieciowych, pomiary napięcia oraz sprawdzanie pracy silnika pod napięciem są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do przewodów i przygotowanie do wymiany
Miejsce wiązki zależy od rodzaju urządzenia. W okapie przewody są zwykle dostępne po zdjęciu filtrów i osłony dolnej lub panelu sterowania. W lodówce mogą przebiegać za osłoną wentylatora, w komorze zamrażarki albo w kanale korpusu; część wiązek może być poprowadzona w piance i nie jest przeznaczona do wyciągania bez procedury producenta. W pralce, pralko-suszarce lub zmywarce dostęp często wymaga zdjęcia odpowiedniego panelu obudowy, ale jego położenie i kolejność demontażu różnią się między modelami.
Przed odłączeniem przewodów:
- Odłącz urządzenie od zasilania, a przy urządzeniu podłączonym na stałe odizoluj je od sieci zgodnie z zasadami instalacji.
- Zrób zdjęcia przebiegu wiązki, położenia konektorów i mocowań.
- Oznacz złącza, jeśli nie mają jednoznacznego kodowania mechanicznego.
- Sprawdź, czy konektor nie jest zablokowany zatrzaskiem; nie wyrywaj przewodu za izolację.
- Zwróć uwagę na uchwyty, opaski, przelotki i elementy chroniące kabel przed tarciem.
Przy demontażu nie przeciągaj wiązki przez ostre krawędzie i nie zostawiaj jej luźno przy wirniku. W lodówkach nie skuwaj izolacji ani pianki tylko po to, aby wymienić przewód, jeżeli nie masz potwierdzonej procedury dla danego modelu. W niektórych konstrukcjach właściwym rozwiązaniem jest wymiana dostępnego odcinka lub całego zespołu zgodnie z katalogiem części.
Wymiana przewodu lub wiązki
Wymiana polega na odłączeniu uszkodzonego elementu, odtworzeniu tej samej trasy i zamocowaniu nowej części w punktach przewidzianych przez producenta. Złącza powinny być w pełni osadzone, a zatrzaski zamknięte. Przewód nie może być napięty, przygnieciony, prowadzony przy gorących elementach ani narażony na kontakt z łopatkami wentylatora.
Jeżeli uszkodzony jest tylko konektor, nie stosuj przypadkowej kostki ani skręcania żył bez właściwego zacisku. W obwodach zasilających liczą się odpowiedni przekrój, izolacja, temperatura pracy, sposób mocowania i zabezpieczenie przed wyrwaniem. Naprawa przez lutowanie może być niewłaściwa, gdy producent przewidział konkretny zacisk, konektor lub wiązkę odporną na drgania.
Po montażu sprawdź, czy:
- wszystkie złącza są podłączone do właściwych gniazd;
- przewód nie ociera o wirnik, blachę ani ruchome elementy;
- uchwyty i przelotki odtwarzają pierwotne prowadzenie;
- nie pozostały luźne piny, uszkodzone zatrzaski ani odsłonięte żyły;
- wentylator uruchamia się na właściwych ustawieniach, bez nietypowego hałasu, zapachu i nagrzewania połączeń.
Pierwszy test po naprawie wykonuj zgodnie z instrukcją urządzenia. Jeżeli zabezpieczenie ponownie zadziała, pojawi się zapach przegrzania lub przewód zacznie się nagrzewać, natychmiast przerwij pracę i nie uruchamiaj urządzenia ponownie do czasu sprawdzenia obwodu.
Jak dobrać właściwy przewód do wentylatora
Nie dobieraj wiązki wyłącznie po zdjęciu, liczbie żył albo zgodnym na pierwszy rzut oka złączu. Dwa przewody mogą mieć identyczną obudowę konektora, ale różnić się kolejnością pinów, długością, przekrojem, sposobem prowadzenia, funkcją żył albo przeznaczeniem dla innego wariantu silnika.
Przed zakupem przygotuj:
- pełną nazwę i oznaczenie modelu urządzenia;
- dane z tabliczki znamionowej właściwe dla marki;
- numer części odczytany z uszkodzonej wiązki, jeżeli jest widoczny;
- zdjęcia obu końców przewodu, złączy, mocowań i przebiegu instalacji;
- informację, czy część łączy silnik, panel, moduł, czujnik czy zasilanie.
W zależności od producenta potrzebne może być między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Dopiero porównanie pełnych danych, numeru części, pinów, mocowań i wariantu urządzenia pozwala ocenić zgodność. Jeżeli oznaczenie jest niepełne, kolejnym krokiem powinno być odczytanie tabliczki znamionowej i przesłanie jej zdjęcia wraz ze zdjęciem starej wiązki do doboru. Nie zakładaj, że każdy zamiennik ma identyczną kolejność przewodów lub że każda wiązka wymaga takiego samego sposobu montażu.
Powiązane części i dalsza diagnostyka
Jeśli przewody mają prawidłową ciągłość i nie wykazują uszkodzeń, przyczyny szukaj w elementach, które sterują lub napędzają wentylator. W zależności od urządzenia może to być silnik, regulator, moduł, przycisk, kondensator, czujnik albo mechaniczne zablokowanie wirnika. Przydatne mogą być także kategorie modułów do wentylatorów, napędów do wentylatorów i regulatorów do wentylatorów, ale zakup kolejnego podzespołu powinien wynikać z diagnostyki, a nie z samego objawu.
FAQ
Czy brak pracy wentylatora oznacza uszkodzony przewód?
Nie. Podobny objaw może powodować brak zasilania, silnik, kondensator, przełącznik, regulator, moduł, czujnik, oblodzenie lub zablokowanie wirnika. Przewód podejrzewa się szczególnie wtedy, gdy są ślady uszkodzenia, przerwy pojawiają się po poruszeniu wiązką albo pomiar ciągłości nie potwierdza połączenia zgodnego ze schematem.
Czy można dobrać wiązkę tylko po liczbie przewodów i zdjęciu?
Nie jest to bezpieczna metoda. Liczy się także kolejność pinów, rodzaj złączy, długość, mocowania, przekrój, izolacja i wersja urządzenia. Do doboru potrzebne są pełne dane z tabliczki znamionowej oraz, jeśli to możliwe, numer starej części i zdjęcia obu końców wiązki.
Czy kolor przewodu wskazuje jego funkcję?
Kolor może być wskazówką, ale nie zastępuje schematu ani pomiaru. W urządzeniach różnych producentów i wariantów przewody mogą mieć inne kolory, a błędne kierowanie się barwą może doprowadzić do zwarcia lub nieprawidłowej pracy silnika.
Jak sprawdzić wiązkę miernikiem?
Po odłączeniu urządzenia od zasilania i odpięciu przewodu od współpracujących podzespołów sprawdź każdą żyłę między właściwymi końcami. Następnie sprawdź, czy nie ma zwarcia między żyłami oraz czy złącza nie tracą kontaktu przy delikatnym poruszeniu wiązką. Prawidłowa ciągłość nie wyklucza usterki występującej dopiero pod obciążeniem, po nagrzaniu lub przy drganiach.
Czy można naprawić przewód przez skręcenie i zaizolowanie żył?
W instalacji wentylatora nie należy stosować prowizorycznych połączeń. Naprawa musi zachować odpowiedni przekrój, izolację, odporność na temperaturę, zabezpieczenie przed wyrwaniem i właściwy sposób zakończenia przewodu. W wielu przypadkach bezpieczniej wymienić kompletną wiązkę lub zastosować zatwierdzony przez producenta konektor.
Czy wymiana przewodu w lodówce zawsze jest prosta?
Nie. W niektórych lodówkach wiązka jest dostępna pod osłoną wentylatora, ale w innych przebiega w korpusie lub piance. Nie należy rozcinać izolacji i wyciągać przewodu bez potwierdzonej procedury dla konkretnego modelu. Najpierw porównaj schemat, sposób prowadzenia i katalogową konstrukcję części.
