Elektronika
Elektronika do klimatyzacji Electrolux obejmuje między innymi moduły sterujące, czujniki temperatury, kondensatory, styczniki, transformatory i przewody. Jej usterkę mogą sugerować brak reakcji urządzenia, błędne odczyty, problemy z rozruchem lub przerywana praca. Przed zakupem ustal rzeczywistą przyczynę i sprawdź pełny numer PNC klimatyzatora.
Jakie elementy elektroniczne występują w klimatyzatorach Electrolux?
Zakres tej kategorii jest szerszy niż same płyty sterujące. Zależnie od konstrukcji klimatyzatora przenośnego albo typu split układ elektryczny i elektroniczny może obejmować:
- moduł główny lub płytę zasilająco-sterującą;
- osobny panel obsługi, wyświetlacz i odbiornik sygnału z pilota;
- czujniki temperatury powietrza, wymiennika, skraplacza lub przewodu tłocznego;
- kondensatory silników i sprężarki stosowane w wybranych konstrukcjach;
- styczniki, przekaźniki, transformatory oraz filtry przeciwzakłóceniowe;
- wiązki przewodów, terminale, złącza i skrzynki elektryczne;
- układ wysokiego napięcia zasilający funkcję jonizacji, jeśli urządzenie zostało w nią wyposażone.

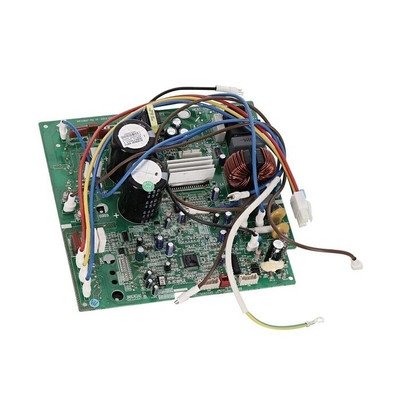

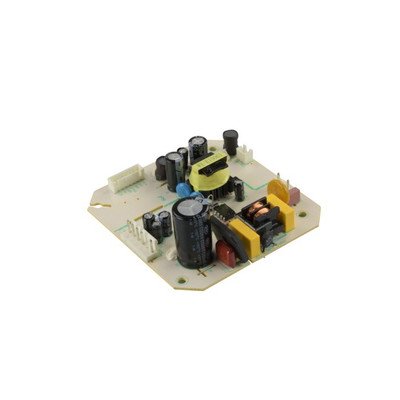

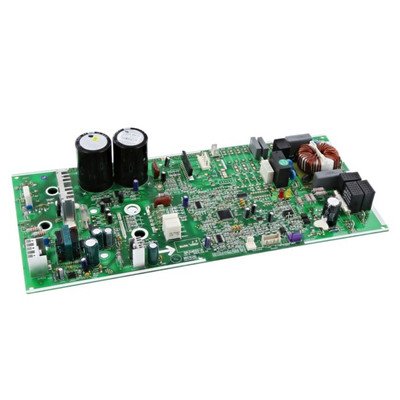

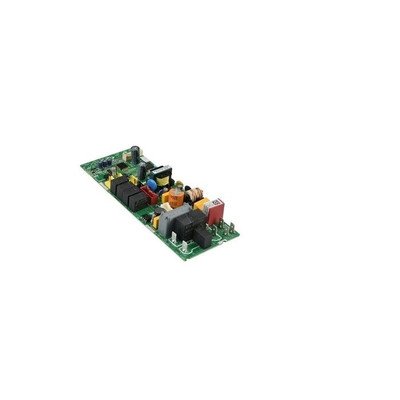

Płyta sterująca analizuje sygnały czujników i uruchamia odpowiednie odbiorniki. Nie oznacza to jednak, że każde niewłaściwe zachowanie klimatyzatora wskazuje na uszkodzony moduł. Taki sam objaw może wywołać przerwane połączenie, niesprawny czujnik, przeciążony silnik albo problem z układem chłodniczym.
Objawy a możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem elektroniki |
| Klimatyzator nie reaguje i nie świeci wyświetlacz | Brak zasilania, przewód lub zacisk, bezpiecznik urządzenia, filtr sieciowy, zasilacz modułu | Gniazdo i zabezpieczenie instalacji, stan przewodu, zacisków oraz widoczne uszkodzenia płyty |
| Urządzenie reaguje z panelu, ale nie z pilota | Pilot, baterie, niewłaściwy tryb, odbiornik podczerwieni, panel lub jego przewód | Działanie klawiszy lokalnych i pilota, złącze odbiornika oraz taśmę panelu |
| Wyświetlana temperatura jest niewiarygodna | Czujnik przesunięty z właściwego miejsca, słaby styk, uszkodzony termistor, przewód lub wejście pomiarowe modułu | Mocowanie czujnika, złącze, ciągłość przewodów i charakterystykę rezystancji |
| Wentylator buczy, rusza z trudem lub zatrzymuje się | Zablokowany wirnik, kondensator silnika, uzwojenie, sterownik silnika albo moduł | Swobodę obrotu, złącza oraz – jeśli występuje – pojemność kondensatora |
| Sprężarka nie uruchamia się mimo nawiewu | Opóźnienie ochronne, osiągnięta temperatura, kondensator, zabezpieczenie termiczne, sprężarka, przekaźnik albo moduł | Tryb i nastawę, odczekanie czasu ochronnego, przepływ powietrza oraz diagnostykę obwodu sprężarki |
| Klimatyzator wyłącza się po krótkim czasie | Przegrzanie, zabrudzone filtry lub wymiennik, brak przepływu powietrza, czujnik, silnik, zabezpieczenie albo układ chłodniczy | Filtry, drożność nawiewu i wylotu, pracę wentylatorów, temperatury oraz zapisany kod błędu |
| Działa, ale słabo chłodzi | Nieprawidłowy tryb, zatkany filtr lub wąż, otwarte okno, niesprawny wentylator, czujnik albo układ chłodniczy | Najpierw warunki użytkowania i przepływ powietrza, później układ elektryczny i chłodniczy |
Jeżeli klimatyzator przenośny wydmuchuje za ciepłe powietrze, przed podejrzeniem płyty sprawdź tryb chłodzenia, nastawę, filtry, wąż odprowadzający gorące powietrze i drożność kratek. Po zmianie trybu sprężarka może zostać uruchomiona z kilkuminutowym opóźnieniem ochronnym. Brak startu w tym czasie nie jest jeszcze dowodem awarii.
Więcej elementów odpowiedzialnych za przepływ powietrza znajduje się w kategorii silniki i wentylatory do klimatyzacji Electrolux, a zabrudzone wkłady można dobrać w kategorii filtry do klimatyzacji Electrolux.

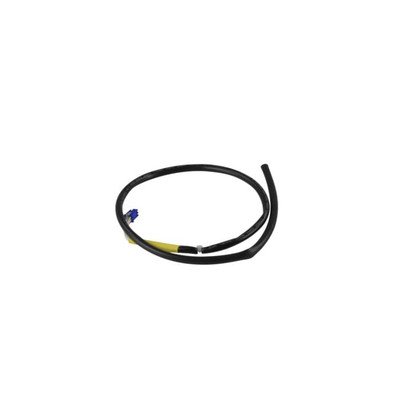

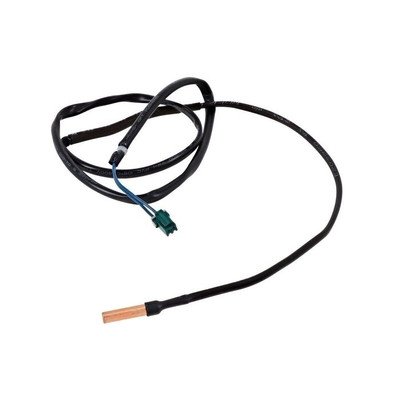

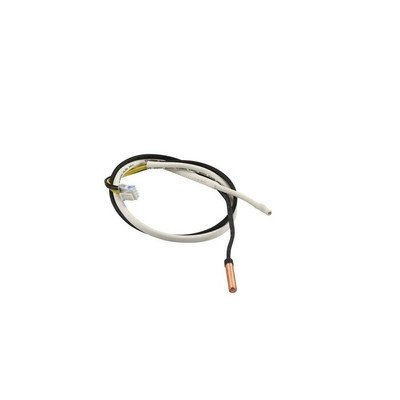

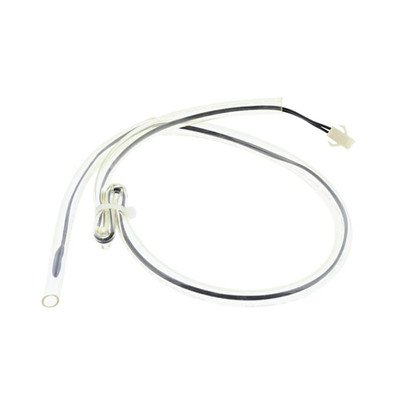

Jak sprawdzić czujnik temperatury?
W klimatyzatorach stosuje się czujniki o różnych charakterystykach. Czujnik temperatury pomieszczenia, wymiennika i przewodu tłocznego może wyglądać podobnie, lecz mieć inną rezystancję, zakres pracy, obudowę oraz długość przewodu. Nie należy zakładać, że każdy jest termistorem NTC 10 kΩ.
Podstawowe badanie wykonuje się po odłączeniu zasilania i wypięciu czujnika z płyty, aby pozostałe elementy obwodu nie zafałszowały wyniku:
- Obejrzyj przewód, wtyk i miejsce osadzenia czujnika. Czujnik rurkowy musi mieć właściwy kontakt termiczny z przewodem lub wymiennikiem.
- Zmierz rezystancję pomiędzy odpowiednimi stykami czujnika.
- Zanotuj temperaturę czujnika podczas pomiaru.
- Porównaj wynik z tabelą rezystancji dla konkretnego modelu lub numeru części.
- Delikatnie zmień temperaturę elementu i obserwuj, czy wartość zmienia się płynnie. W typowym czujniku NTC rezystancja maleje podczas ogrzewania.
Odczyt OL może oznaczać przerwę w czujniku lub przewodzie, a wartość bliska zeru – zwarcie. Prawidłowa zmiana rezystancji potwierdza jedynie reakcję termistora; bez tabeli właściwej dla danego wykonania nie potwierdza dokładności wskazań. Jeżeli sam czujnik odpowiada charakterystyce, warto sprawdzić również wiązkę do modułu oraz prawidłowe osadzenie wtyku.
Nie dobieraj zamiennika wyłącznie według rezystancji zmierzonej w temperaturze pokojowej. Dwa termistory mogą mieć taką samą wartość w jednym punkcie, ale inną charakterystykę w pozostałym zakresie, przez co sterownik będzie błędnie interpretował temperaturę.
Diagnostyka kondensatora silnika lub sprężarki
Kondensator występuje tylko w określonych wersjach silników i sprężarek. Objawem jego uszkodzenia może być buczenie, utrudniony rozruch, zatrzymywanie silnika pod obciążeniem albo zadziałanie zabezpieczenia. Podobnie zachowuje się jednak zablokowany mechanicznie wentylator, uszkodzone uzwojenie, niewłaściwe napięcie lub niesprawny przekaźnik.
Spuchnięta obudowa, wyciek albo nadpalone zaciski kwalifikują element do wymiany, ale brak takich śladów nie potwierdza sprawności. Pomiar pojemności należy wykonać po odłączeniu kondensatora od obwodu, kontrolowanym rozładowaniu i potwierdzeniu braku napięcia. Wynik porównuje się z wartością w mikrofaradach oraz tolerancją podaną na obudowie części. Nowy kondensator musi mieć właściwą pojemność, dopuszczalne napięcie pracy, typ, liczbę zacisków i sposób mocowania.
Kondensator może zachować niebezpieczny ładunek po odłączeniu urządzenia. Opisane czynności wymagają wiedzy elektrycznej, odpowiednich narzędzi i bezpiecznej metody rozładowania; nie należy zwierać zacisków przypadkowym metalowym przedmiotem.

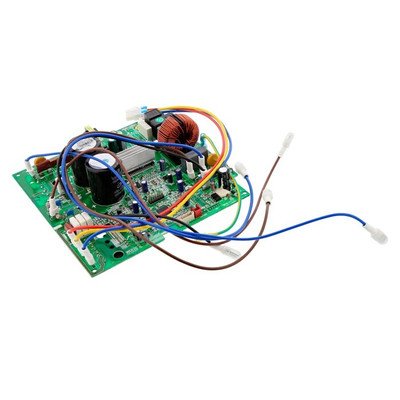

Kiedy podejrzewać moduł sterujący?
Moduł można podejrzewać, gdy ma zapewnione prawidłowe zasilanie, połączenia i sygnały wejściowe, a mimo to nie realizuje właściwego sterowania. Przed jego wymianą należy wykluczyć:
- poluzowane, zaśniedziałe albo przegrzane złącza;
- przerwę w wiązce, zwłaszcza przy krawędziach obudowy i ruchomych elementach;
- czujnik o niewłaściwej charakterystyce;
- zwarcie lub przeciążenie sterowanego silnika, cewki bądź sprężarki;
- wodę, skropliny, zabrudzenie lub ślady owadów w skrzynce elektrycznej;
- niewłaściwe warunki chłodzenia i usterkę układu chłodniczego.
Na płycie warto szukać pękniętych lutów, nadpalonych złączy, uszkodzonych ścieżek oraz spuchniętych kondensatorów elektrolitycznych. Oględziny nie wykrywają jednak uszkodzonego procesora, pamięci, zasilacza pracującego niestabilnie ani elementu, który przestaje działać dopiero po rozgrzaniu.
Przepalony bezpiecznik, rezystor albo ścieżka może być skutkiem zwarcia poza modułem. Wstawienie nowej płyty bez sprawdzenia odbiorników i przewodów grozi ponownym uszkodzeniem. Nie należy też montować bezpiecznika o większym prądzie ani mostkować zabezpieczeń.
Czy moduł można naprawić?
Naprawa bywa uzasadniona, gdy usterka dotyczy rozpoznawalnej sekcji zasilacza, przekaźnika, złącza lub połączenia lutowanego. Wymaga jednak ustalenia przyczyny pierwotnej i próby pod obciążeniem. Sama wymiana widocznie spalonego elementu nie przesądza o sprawności płyty.
Moduły o identycznym kształcie mogą różnić się oprogramowaniem, obsługą czujników, mocą urządzenia albo przypisaniem złączy. Nie każdy moduł jest dostarczany zaprogramowany i nie każdy wymaga konfiguracji – należy to potwierdzić dla konkretnego numeru części i PNC.
Dostęp do elektroniki i wymiana części
W klimatyzatorze przenośnym moduł oraz kondensatory zwykle znajdują się za panelem obudowy, w wydzielonej skrzynce elektrycznej. Dostęp może wymagać zdjęcia części tylnej, bocznej lub górnego panelu. W klimatyzatorze split elektronika jednostki wewnętrznej znajduje się zazwyczaj przy listwie zaciskowej pod przednią pokrywą, natomiast moduł mocy, stycznik lub kondensator mogą znajdować się w osłoniętej części jednostki zewnętrznej. Kolejność demontażu trzeba ustalić według dokumentacji danego wykonania.
Przed odpinaniem przewodów wykonaj czytelne zdjęcia i oznacz złącza. Wyciągaj wtyki za ich obudowy, a nie za przewody. Czujnik przeniesiony w niewłaściwe miejsce może dawać błędne wskazania mimo poprawnego pomiaru rezystancji. Przy montażu sprawdź także uszczelnienia przepustów, prowadzenie wiązek i odstęp przewodów od wentylatora, sprężarki oraz gorących rur.
Po wymianie należy ocenić nie tylko uruchomienie wyświetlacza, lecz także reakcję na zmianę trybu, pracę wentylatora, uruchomienie sprężarki po czasie ochronnym i brak ponownego błędu. Nie pozostawiaj urządzenia bez nadzoru podczas pierwszej próby.
Pomiary napięć w pracującym klimatyzatorze, diagnostyka modułu mocy, falownika, generatora wysokiego napięcia i jednostki zewnętrznej są przeznaczone dla wykwalifikowanego technika. W układzie mogą występować napięcia niebezpieczne także po odłączeniu zasilania.
Kod błędu nie wskazuje automatycznie części do wymiany
Znaczenie kodów zależy od modelu, rodzaju klimatyzatora i wersji sterownika. Kod związany z temperaturą może oznaczać przerwany czujnik, zwarcie, wypięte złącze, uszkodzoną wiązkę albo wejście pomiarowe płyty. Błąd komunikacji nie rozstrzyga natomiast, który moduł jest uszkodzony – przyczyną może być zasilanie, przewód komunikacyjny, zacisk lub jedna ze współpracujących płyt.
Zapisz pełny kod przed odłączeniem urządzenia, sprawdź moment jego wystąpienia i odczytaj opis w instrukcji właściwej dla numeru PNC. Przypadkowa lista kodów z innej serii może skierować diagnostykę na niewłaściwy podzespół.
Jak dobrać elektronikę do klimatyzatora Electrolux?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej. Sama nazwa modelu, numer widoczny na starej płycie lub podobne rozmieszczenie złączy mogą nie identyfikować wariantu technicznego.
Przed zamówieniem porównaj:
- katalogowy numer części i ewentualne numery zastępujące;
- pełny PNC urządzenia, zwykle rozpoczynający się cyfrą 9;
- przeznaczenie dla jednostki wewnętrznej, zewnętrznej albo klimatyzatora przenośnego;
- rodzaj i rozmieszczenie złączy oraz obsługiwane wyposażenie;
- parametry kondensatora, transformatora, stycznika lub czujnika;
- długość przewodu, typ końcówki, mocowanie i położenie sondy;
- informację o zaprogramowaniu lub konfiguracji modułu.
Jeżeli problem może dotyczyć obiegu czynnika, sprężarki lub wymiennika, przejdź także do kategorii układ chłodzenia klimatyzacji Electrolux. Pełną strukturę części znajdziesz w kategorii części do klimatyzacji Electrolux.
Najbezpieczniejszy następny krok to odczytanie modelu i całego numeru PNC z tabliczki znamionowej oraz porównanie ich z listą urządzeń przypisaną do wybranej części. Gdy tabliczka jest trudno dostępna, prześlij jej ostre zdjęcie zamiast przepisywać tylko skróconą nazwę modelu.
FAQ – elektronika do klimatyzacji Electrolux
Czy brak chłodzenia oznacza uszkodzony moduł?
Nie. Najpierw sprawdź tryb pracy, nastawę temperatury, filtry, drożność nawiewu i węża, pracę wentylatorów oraz kilkuminutowe opóźnienie rozruchu sprężarki. Przyczyną może być również układ chłodniczy.
Jak sprawdzić czujnik temperatury klimatyzatora?
Po odłączeniu zasilania wypnij czujnik z modułu, zmierz jego rezystancję w znanej temperaturze i porównaj z tabelą dla danego modelu. Sprawdź też płynną reakcję na ogrzewanie oraz stan przewodu i złącza.
Czy każdy czujnik NTC o tej samej rezystancji będzie pasował?
Nie. Istotna jest cała charakterystyka temperatura–rezystancja, tolerancja, zakres pracy, rodzaj sondy, złącze i miejsce zastosowania. Zgodność w jednym punkcie temperatury nie wystarcza.
Czy można sprawdzić kondensator bez jego odłączania?
Pomiar w obwodzie może być zafałszowany przez inne elementy. Wiarygodniejsze badanie pojemności wykonuje się po bezpiecznym rozładowaniu i odłączeniu kondensatora, porównując wynik z oznaczeniem na obudowie.
Czy nowy moduł Electrolux trzeba programować?
Zależy to od numeru części i wariantu urządzenia. Niektóre płyty są przygotowane do montażu, inne wymagają konfiguracji albo występują w kilku wersjach programowych. Należy to potwierdzić przed zakupem.
Gdzie znaleźć numer potrzebny do doboru części?
Odczytaj z tabliczki znamionowej pełny PNC / Prod.No., model i – pomocniczo – numer seryjny. W klimatyzatorach położenie tabliczki zależy od konstrukcji, dlatego warto sprawdzić obudowę jednostki oraz instrukcję urządzenia.
