Kompresory
Kompresory, agregaty oraz przekaźniki rozruchowe do lodówek AEG dobieraj po pełnym numerze PNC/Prod.No., a nie wyłącznie po wyglądzie części. Brak chłodzenia, buczenie i cykliczne kliknięcia mogą wskazywać na starter PTC, zabezpieczenie termiczne lub sprężarkę, ale podobne objawy powodują też sterowanie, wentylacja i usterki szczelnego układu chłodniczego.
Sprężarka, starter PTC i zabezpieczenie termiczne – czym się różnią?
Sprężarka, potocznie nazywana agregatem, spręża czynnik chłodniczy i wymusza jego obieg przez skraplacz, element rozprężny oraz parownik. W sprężarkach jednofazowych o stałej prędkości rozruch może być wspomagany przez przekaźnik lub termistor PTC. Element ten na krótko włącza uzwojenie rozruchowe, a po nagrzaniu zwiększa swoją rezystancję i ogranicza płynący przez nie prąd.
Przy zaciskach sprężarki może znajdować się również zabezpieczenie przeciążeniowe, które odłącza zasilanie po przekroczeniu dopuszczalnego prądu lub temperatury. W sprzedaży zespoły PTC i zabezpieczenia bywają wspólnie nazywane starterem albo klixonem, lecz nie są to zawsze te same elementy. W niektórych wykonaniach tworzą jeden nierozbieralny moduł.
Nie każda lodówka AEG wykorzystuje klasyczny starter PTC. Sprężarki o zmiennej prędkości współpracują ze sterownikiem elektronicznym lub falownikiem. Nie wolno podłączać do nich uniwersalnego przekaźnika ani uruchamiać ich bezpośrednio jak zwykłej sprężarki jednofazowej.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co pomaga to rozróżnić |
| Oświetlenie i panel działają, ale sprężarka milczy | termostat, czujnik NTC, moduł sterujący, przewody, zabezpieczenie termiczne, sterownik sprężarki lub sama sprężarka | Sprawdź, czy sterowanie zgłasza zapotrzebowanie na chłodzenie. Brak pracy agregatu nie przesądza o jego uszkodzeniu. |
| Krótkie buczenie, kliknięcie i ponawianie próby po przerwie | uszkodzony PTC, otwarte zabezpieczenie, niewłaściwy kondensator, słabe połączenie, nieprawidłowe zasilanie albo zablokowana sprężarka | Po ostygnięciu trzeba oddzielnie zbadać starter, zabezpieczenie i uzwojenia. Sprawny PTC nie wyklucza mechanicznego zablokowania agregatu. |
| Sprężarka pracuje, lecz temperatura jest za wysoka | zabrudzony lub źle wentylowany skraplacz, nieszczelne drzwi, oblodzony parownik, niesprawny wentylator, ubytek czynnika, ograniczenie przepływu albo spadek wydajności sprężarki | Najpierw oceń przepływ powietrza, uszczelnienie drzwi i rozkład szronu. Pomiary elektryczne uzwojeń nie potwierdzają wydajności tłoczenia. |
| Zamrażarka chłodzi, a chłodziarka jest ciepła | problem z wentylatorem, kanałem powietrznym, przepustnicą lub odszranianiem | Taki objaw w urządzeniu NoFrost częściej kieruje diagnostykę w stronę obiegu powietrza niż sprężarki. Zobacz wentylatory do lodówek AEG. |
| Agregat długo pracuje lub prawie się nie wyłącza | duże obciążenie cieplne, niska nastawa, nieszczelne drzwi, słaba wentylacja, oblodzenie, usterka czujnika albo układu chłodniczego | Sprawdź rzeczywistą temperaturę, warunki zabudowy i przyleganie uszczelki drzwi. Sprężarka zmiennoobrotowa może pracować długo z małą mocą bez usterki. |
| Głośne drgania lub stukanie | dotykające się rurki, luźne gumowe wsporniki, niewypoziomowanie albo uszkodzenie mechaniczne sprężarki | Ustal, czy dźwięk zmienia się po odsunięciu urządzenia i czy pochodzi z obudowy, wentylatora, rurek czy wnętrza agregatu. |
| Zadziałanie zabezpieczenia instalacji elektrycznej | uszkodzone przewody, kondensator, moduł rozruchowy lub przebicie izolacji sprężarki | Nie ponawiaj prób uruchamiania. Przed podaniem napięcia trzeba wykonać kontrolę zwarcia do obudowy odpowiednim przyrządem. |
Co można sprawdzić bez otwierania układu chłodniczego?
- Zmierz temperaturę, zamiast oceniać ją dłonią. Umieść termometr w chłodziarce i zamrażarce, pozostaw urządzenie zamknięte i uwzględnij czas potrzebny na ustabilizowanie temperatury po uruchomieniu lub załadunku.
- Sprawdź warunki pracy. Zapewnij odstępy wentylacyjne wymagane przez instrukcję danego modelu. Jeśli skraplacz jest dostępny, po odłączeniu urządzenia usuń z niego kurz bez wyginania rurek i lameli.
- Skontroluj drzwi. Uszczelka powinna przylegać na całym obwodzie, a zawiasy nie mogą pozostawiać szczeliny. Napływ ciepłego powietrza wydłuża pracę sprężarki.
- Posłuchaj sekwencji rozruchu. Pojedyncze kliknięcie może pochodzić od przekaźnika sterującego lub zabezpieczenia. Powtarzające się buczenie i odłączanie wskazuje jedynie, że rozruch się nie udaje – nie określa jeszcze winnej części.
- Po odłączeniu nie włączaj lodówki natychmiast ponownie. Starter PTC musi ostygnąć, a ciśnienia w układzie kapilarnym powinny się wyrównać. Wielokrotne szybkie próby mogą ponownie uruchamiać zabezpieczenie przeciążeniowe.
Jeżeli sprężarka nie otrzymuje polecenia uruchomienia, diagnostyka może prowadzić do termostatu lub czujnika temperatury albo do modułu sterującego. Wymiana agregatu nie naprawi przerwy w obwodzie sterowania.

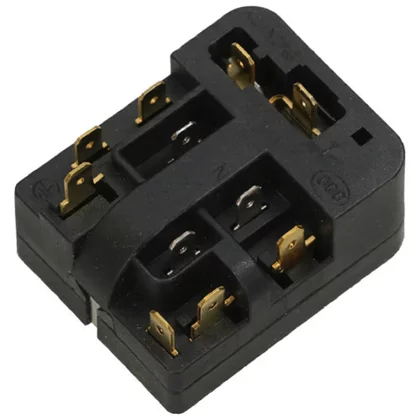

Jak sprawdza się przekaźnik PTC i zabezpieczenie sprężarki?
Opisane niżej czynności wymagają znajomości obwodów elektrycznych, bezpiecznego potwierdzenia braku napięcia i dokumentacji konkretnego urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Starter znajduje się zwykle bezpośrednio na zaciskach sprężarki, pod osłoną w dolnej tylnej części urządzenia. W lodówce do zabudowy dostęp może wymagać wysunięcia urządzenia zgodnie z instrukcją instalacji. Przed odłączeniem przewodów należy udokumentować ich położenie i zdejmować konektory za końcówki, nie ciągnąc za przewody.
Kontrola PTC
- Element powinien ostygnąć przed pomiarem, ponieważ jego rezystancja rośnie wraz z temperaturą.
- Pomiar wykonuje się omomierzem pomiędzy stykami wskazanymi dla konkretnego typu startera.
- Przerwa w obwodzie utrzymująca się po ostygnięciu może oznaczać uszkodzony PTC.
- Prawidłowa wartość rezystancji zależy od oznaczenia startera i sprężarki. Nie istnieje jedna wartość właściwa dla wszystkich lodówek AEG.
- Rezystancja mieszcząca się w zakresie katalogowym potwierdza jedynie podstawową sprawność statyczną. Nie wykazuje każdego uszkodzenia ujawniającego się podczas rozruchu i nagrzewania.
Starter z pękniętą ceramiką, śladami przegrzania, nadtopioną obudową lub skorodowanymi konektorami wymaga wymiany. Luźne albo zwęglone zaciski trzeba usunąć zgodnie z procedurą naprawczą – samo założenie nowego PTC na uszkodzone połączenie może doprowadzić do kolejnego przegrzania.
Kontrola zabezpieczenia termicznego
Zabezpieczenie sprawdza się pod kątem ciągłości dopiero po ostygnięciu sprężarki. Brak ciągłości w gorącym elemencie może oznaczać prawidłowe zadziałanie ochronne, a nie trwałą awarię. Jeżeli po pełnym ostygnięciu obwód nadal pozostaje otwarty, podejrzany jest sam element. Trzeba jednak ustalić, dlaczego zabezpieczenie zadziałało – przyczyną może być również zablokowana sprężarka, nieprawidłowy starter, przegrzewanie lub problem z zasilaniem.
Pomiar uzwojeń sprężarki stałoobrotowej
Po zdjęciu wszystkich elementów z trzech zacisków jednofazowej sprężarki mierzy się rezystancję pomiędzy parami C–S, C–R oraz S–R. Każda para powinna wykazywać ciągłość, a suma rezystancji uzwojenia rozruchowego C–S i roboczego C–R powinna być zbliżona do wyniku S–R. Ostateczna ocena wymaga porównania z dokumentacją konkretnego modelu sprężarki.
Brak ciągłości wskazuje na przerwę w uzwojeniu lub otwarte zabezpieczenie wewnętrzne. Przed wydaniem diagnozy trzeba więc pozwolić sprężarce ostygnąć. Z kolei zgodność trzech pomiarów nie potwierdza stanu izolacji ani mechanicznej zdolności tłoczenia.
Do rzetelnej kontroli izolacji uzwojeń względem obudowy stosuje się miernik rezystancji izolacji lub próbnik wysokonapięciowy według procedury producenta. Zwykły multimetr może nie wykryć przebicia ujawniającego się pod wyższym napięciem. Sprężarki z podejrzeniem zwarcia do obudowy nie wolno ponownie zasilać.
Nie stosuj tej procedury ani oznaczeń C–S–R do sprężarki trójfazowej sterowanej falownikiem. W takim układzie należy posługiwać się schematem konkretnej lodówki, procedurą diagnostyczną sterownika i parametrami danego agregatu.
Dlaczego sprawne uzwojenia nie potwierdzają sprawności agregatu?
Omomierz może wykazać ciągłość uzwojeń, mimo że sprężarka jest mechanicznie zablokowana albo utraciła wydajność tłoczenia. Jeżeli agregat pracuje, ale urządzenie nie osiąga temperatury, trzeba odróżnić jego zużycie od nieszczelności, niedrożności kapilary, oblodzenia parownika i problemu z przepływem powietrza.
Ocena szczelnego obiegu obejmuje między innymi pomiary temperatur, ciśnień i poboru prądu, kontrolę rozkładu szronu oraz sprawdzenie, czy skraplacz prawidłowo oddaje ciepło. Wyniki interpretuje się łącznie dla konkretnej konstrukcji. Sama wysoka temperatura obudowy sprężarki albo jej ciągła praca nie stanowi dowodu, że agregat należy wymienić.
Wymiana startera i sprężarki
Wymiana właściwego zespołu rozruchowego nie wymaga otwierania obiegu czynnika. Po odłączeniu zasilania i sprawdzeniu połączeń montuje się część zgodnie z układem zacisków, pozycją przewodów i wyposażeniem oryginalnej sprężarki. Osłona zacisków musi wrócić na swoje miejsce przed uruchomieniem urządzenia.
Wymiana hermetycznej sprężarki jest naprawą układu chłodniczego. Obejmuje odzysk czynnika, odłączenie rurek, montaż agregatu i właściwego filtra-odwadniacza, wykonanie szczelnych połączeń, próbę szczelności, próżnię oraz napełnienie dokładnie określonym czynnikiem i masą. Po uszkodzeniu elektrycznym może być także potrzebne usunięcie zanieczyszczeń z obiegu.
Prace przy szczelnym układzie chłodniczym wymagają odpowiednich kwalifikacji, wymaganych uprawnień, wyposażenia do obsługi danego czynnika oraz bezpiecznych warunków pracy. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno wypuszczać czynnika do otoczenia, napełniać układu innym czynnikiem ani lutować przewodów przed prawidłowym opróżnieniem obiegu.
Jak dobrać kompresor lub przekaźnik do lodówki AEG?
Podstawą doboru jest pełny numer PNC/Prod.No. z tabliczki znamionowej urządzenia, wraz z końcówką określającą wariant. W urządzeniach chłodniczych AEG tabliczka znajduje się zwykle na bocznej ściance wewnątrz chłodziarki albo zamrażarki. Sam model handlowy może obejmować kilka odmiennych wykonań.
Przy doborze sprężarki porównuje się również:
- oznaczenie i wykonanie oryginalnego agregatu;
- rodzaj czynnika chłodniczego oraz oleju;
- napięcie, częstotliwość i sposób sterowania;
- zakres zastosowania i wydajność chłodniczą;
- układ i średnice przyłączy;
- rozstaw mocowań oraz wysokość obudowy;
- rodzaj startera, zabezpieczenia, kondensatora lub sterownika elektronicznego.
Przekaźnika PTC nie należy dobierać wyłącznie na podstawie liczby pinów, koloru, mocy podanej w aukcji ani podobnego kształtu. Dwie sprężarki o zbliżonej wydajności mogą wymagać innych starterów i zabezpieczeń. Niewłaściwy zestaw może nie odłączać uzwojenia rozruchowego w odpowiednim momencie albo zbyt późno reagować na przeciążenie.
Przed zamówieniem odczytaj pełny PNC/Prod.No., zachowaj oznaczenia z etykiety sprężarki i porównaj katalogową zgodność całego zespołu. Jeśli etykieta agregatu jest nieczytelna, prześlij zdjęcie tabliczki znamionowej lodówki oraz zamontowanego modułu rozruchowego do identyfikacji.
FAQ – kompresory i przekaźniki rozruchowe AEG
Czy cykliczne klikanie oznacza uszkodzoną sprężarkę?
Nie. Kliknięcia mogą oznaczać działanie zabezpieczenia przeciążeniowego po nieudanym rozruchu. Przyczyną może być PTC, kondensator, połączenie elektryczne, nieprawidłowe zasilanie albo mechanicznie zablokowana sprężarka. Elementy trzeba sprawdzić osobno.
Czy można wymienić sam starter PTC?
Tak, jeżeli jest osobną częścią, jego usterka została potwierdzona, a dobrany zamiennik jest przeznaczony do danego modelu sprężarki. Przed wymianą należy wykluczyć przeciążenie powodowane przez uszkodzony agregat, ponieważ może ono zniszczyć również nowy starter.
Czy sprawdzenie uzwojeń multimetrem wystarczy?
Nie. Pomiar rezystancji może wykryć przerwę lub nieprawidłową relację pomiędzy uzwojeniami, ale nie ocenia pewnie izolacji pod napięciem, stanu mechanicznego ani wydajności tłoczenia. Dodatkowe badania dobiera się do objawu i rodzaju sprężarki.
Czy długo pracujący kompresor trzeba wymienić?
Nie bez dalszej diagnostyki. Długą pracę powodują także nieszczelne drzwi, wysoka temperatura otoczenia, zła wentylacja, oblodzenie parownika, niesprawny wentylator lub czujnik. Sprężarki zmiennoobrotowe mogą pracować przez długi czas z obniżoną prędkością.
Czy można zastosować uniwersalny przekaźnik rozruchowy?
Nie należy tego robić bez potwierdzenia parametrów przez dokumentację sprężarki. Starter, zabezpieczenie i ewentualny kondensator muszą odpowiadać konstrukcji silnika, napięciu, częstotliwości oraz warunkom pracy agregatu.
Gdzie znaleźć PNC lodówki AEG?
Pełny PNC/Prod.No. znajduje się na tabliczce znamionowej, zwykle na bocznej ścianie wewnątrz chłodziarki lub zamrażarki. Należy przepisać całe oznaczenie wraz z końcówką wariantu, a nie tylko nazwę modelu.
