Termostaty
Termostaty, czujniki NTC i regulatory temperatury do lodówek AEG odpowiadają za pomiar oraz utrzymanie zadanych warunków chłodzenia. Ich usterkę może sugerować zbyt wysoka temperatura, zamarzanie żywności albo nieprawidłowe cykle sprężarki, ale podobne objawy mają również awarie nawiewu i układu chłodniczego. Część dobieraj według pełnego numeru PNC z tabliczki znamionowej.
Termostat mechaniczny, czujnik NTC czy regulator temperatury?
W lodówkach AEG można spotkać różne sposoby sterowania chłodzeniem. Termostat mechaniczny ma przełącznik elektryczny, pokrętło oraz kapilarę zakończoną częścią reagującą na temperaturę. W odpowiednich momentach zwiera lub rozwiera obwód sterujący pracą sprężarki.

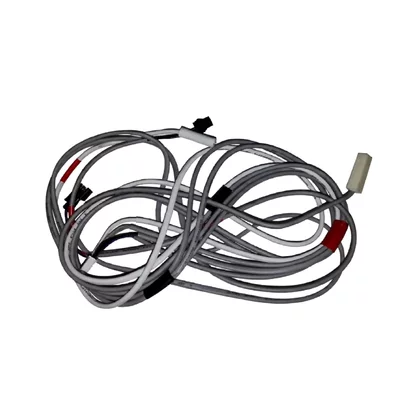

W urządzeniach sterowanych elektronicznie temperaturę mierzą zazwyczaj czujniki NTC. Ich rezystancja maleje wraz ze wzrostem temperatury, a moduł interpretuje odczyt i steruje sprężarką, wentylatorami, przepustnicą lub odszranianiem. W jednej lodówce może być kilka czujników, na przykład czujnik komory chłodziarki, zamrażarki i parownika. Nie są one automatycznie zamienne, nawet gdy mają takie same wtyczki.
Określenie regulator temperatury może natomiast oznaczać termostat mechaniczny, kompletny zespół z pokrętłem i oświetleniem albo element elektronicznego panelu sterowania. Przed zamówieniem trzeba więc ustalić, jaki układ zastosowano w konkretnym wariancie urządzenia.
Objawy usterki i możliwe przyczyny
Sam objaw nie potwierdza uszkodzenia termostatu lub czujnika. Najpierw warto sprawdzić rzeczywistą temperaturę: termometr umieść w szklance z wodą na środkowej półce i odczytaj wynik po kilku godzinach przy możliwie rzadkim otwieraniu drzwi. Pomiar cieczy jest bardziej miarodajny niż chwilowy pomiar temperatury powietrza, która zmienia się podczas cyklu chłodzenia.
| Objaw | Co oprócz termostatu lub NTC może być przyczyną? | Co sprawdzić w pierwszej kolejności? |
| Chłodziarka jest za ciepła, a sprężarka długo pracuje | nieszczelne drzwi, słaba wentylacja skraplacza, oblodzony parownik, niesprawny wentylator, ubytek czynnika lub zużyta sprężarka | temperaturę w szklance z wodą, uszczelkę, drożność nawiewów, stan oszronienia i pracę wentylatora |
| Chłodziarka jest za ciepła, a sprężarka nie startuje | ustawienie „0”, przerwa w obwodzie termostatu, błędny odczyt NTC, moduł, przewody, starter lub zabezpieczenie sprężarki | ustawienia, złącza, reakcję termostatu oraz to, czy przy sprężarce słychać okresowe próby rozruchu |
| Żywność zamarza | zbyt wysoki poziom chłodzenia, produkty przy tylnej ścianie, zasłonięty czujnik, otwarta przepustnica nawiewu, sklejone styki termostatu, błąd NTC lub sterownika | rzeczywistą temperaturę, rozmieszczenie produktów, czujnik i działanie regulacji |
| Zamrażarka działa, a chłodziarka jest ciepła | brak obiegu powietrza, zatrzymany wentylator, zablokowana przepustnica albo oblodzenie kanałów No Frost | nawiew do chłodziarki i stan parownika przed zakupem regulatora |
| Temperatura mocno się waha | częste otwieranie drzwi, duży jednorazowy załadunek, luźne złącze, czujnik o niestabilnej charakterystyce lub problem modułu | warunki użytkowania, zapis temperatury w czasie oraz wiązkę czujnika |
Jeżeli sprężarka pracuje niemal bez przerwy, lecz chłodziarka nadal nie osiąga właściwej temperatury, wymiana termostatu „na próbę” może nie pomóc. Taki przebieg częściej kieruje diagnostykę również w stronę wymiany ciepła, nawiewu i szczelności układu chłodniczego. Odpowiednie grupy części znajdziesz w kategoriach wentylatorów do lodówek AEG oraz kompresorów i elementów rozruchowych.
Jak sprawdzić termostat mechaniczny?
Przed pomiarem odłącz lodówkę od zasilania, zdejmij pokrętło i osłonę zespołu regulacji, a następnie sfotografuj połączenia. Przewody trzeba odłączyć od badanego termostatu, ponieważ pomiar wykonany przez pozostałe obwody lodówki może dać mylący wynik.
Multimetr ustaw na test ciągłości lub niski zakres rezystancji i zbadaj styki robocze wskazane na schemacie konkretnego termostatu. Oznaczenia zacisków i funkcje dodatkowych styków różnią się między wykonaniami, dlatego nie należy wybierać punktów pomiarowych wyłącznie na podstawie układu wsuwek.
- Brak ciągłości przy każdej nastawie, mimo że warunki temperaturowe powinny wymuszać załączenie chłodzenia, może oznaczać przerwę w termostacie.
- Stałe zwarcie niezależnie od temperatury może wskazywać na sklejone styki, ale sam pomiar w temperaturze pokojowej nie potwierdza tego bez znajomości progów danego wykonania.
- Słyszalne kliknięcie przy obracaniu pokrętła potwierdza zadziałanie mechanizmu, lecz nie dowodzi właściwej kalibracji ani poprawnej reakcji kapilary w całym zakresie temperatur.
Pełna kontrola termostatu wymaga obserwacji temperatury załączenia i wyłączenia przy kontrolowanym chłodzeniu kapilary oraz porównania wyników z charakterystyką konkretnego typu. Domowy test ciągłości wykrywa przerwę lub niektóre uszkodzenia styków, ale nie wyklucza przesunięcia progów regulacji.
Nie uruchamiaj lodówki z trwale zmostkowanym termostatem. Taki mostek omija regulację temperatury i może spowodować ciągłą pracę sprężarki. Czynności diagnostyczne wymagające pomiarów w działającym obwodzie sieciowym są przeznaczone dla wykwalifikowanego serwisanta.
Jak sprawdzić czujnik NTC?
Czujnik NTC bada się po odłączeniu urządzenia od sieci i wypięciu czujnika z instalacji. Najpierw obejrzyj przewód, wtyczkę i styki. Zaśniedziałe złącze, przerwany przewód albo wilgoć w osłonie mogą zmieniać odczyt tak samo jak uszkodzenie samego termistora.
- Zmierz rezystancję czujnika w ustalonej temperaturze i zanotuj jednocześnie temperaturę oraz wynik.
- Zmień temperaturę elementu w sposób kontrolowany, pozostawiając czas na jej wyrównanie w całym czujniku.
- Powtórz pomiar. Dla NTC rezystancja powinna wyraźnie spadać podczas ogrzewania i rosnąć podczas chłodzenia.
- Porównaj wyniki w co najmniej dwóch punktach z tabelą serwisową właściwą dla danego PNC lub numeru części.
Przerwa w obwodzie albo wartość bliska zwarciu zwykle wskazuje na uszkodzenie czujnika lub jego przewodów. Płynna zmiana rezystancji nie wystarcza jednak do potwierdzenia sprawności: czujnik może reagować, ale mieć przesuniętą charakterystykę i przekazywać sterownikowi błędną temperaturę. Nie istnieje jedna uniwersalna wartość rezystancji dla wszystkich czujników lodówek AEG.
Pomiar można również wykonać od strony złącza modułu, jeżeli znany jest właściwy pinout. Pozwala to jednocześnie sprawdzić czujnik i wiązkę, ale nie rozstrzyga, czy moduł poprawnie przelicza sygnał. Diagnostyka wejść sterownika oraz pomiary pod napięciem wymagają dokumentacji konkretnego modelu i odpowiednich kwalifikacji.
Dostęp i wymiana części
Termostat mechaniczny znajduje się często w obudowie regulatora i oświetlenia wewnątrz chłodziarki. W innych konstrukcjach część może być zamontowana za panelem sterowania. Po zdjęciu pokrętła i osłony należy oznaczyć przewody, uwolnić mocowanie termostatu oraz odtworzyć trasę kapilary.
Kapilary nie wolno ostro zaginać, skracać ani ciągnąć za nią podczas demontażu. Jej końcówka musi po montażu znaleźć się w przewidzianym miejscu i mieć taki kontakt z parownikiem lub strumieniem powietrza, jaki zaprojektowano dla urządzenia. Uszkodzonej kapilary nie naprawia się przez lutowanie ani łączenie — wymienia się cały termostat. Nie należy jej mylić z przewodem układu chłodniczego.
Czujniki NTC mogą znajdować się pod niewielką osłoną w komorze, przy kanale nawiewu albo za panelem parownika w zamrażarce. Dostęp do czujnika parownika może wymagać wyjęcia szuflad i zdjęcia wewnętrznej osłony. Jeśli panel jest przytrzymywany przez lód, nie podważaj go siłą. Lodówkę trzeba wcześniej całkowicie rozmrozić, bez używania ostrych narzędzi i intensywnego miejscowego nagrzewania tworzywa.
Przy wymianie:
- odłączaj wtyczkę, a nie ciągnij za przewody;
- zamontuj sondę w tym samym uchwycie i położeniu;
- odtwórz prowadzenie wiązki, aby nie została przycięta osłoną;
- załóż wszystkie kanały, izolacje i uszczelnienia powietrzne;
- po uruchomieniu kontroluj temperaturę przez kilka cykli, a nie tylko przez pierwsze minuty pracy.
Jeżeli regulator jest częścią elektronicznego panelu, przyczyną może być zarówno czujnik, jak i zasilanie, przekaźnik, połączenie przewodów albo sam sterownik. Przed zakupem kompletnego zespołu warto sprawdzić moduły i sterowniki do lodówek AEG dopiero po wykonaniu diagnostyki elementów wejściowych i wykonawczych.
Jak dobrać termostat lub czujnik do lodówki AEG?
Podstawą doboru jest pełny PNC / Prod.No., zwykle zapisany w formacie 9xx xxx xxx, wraz z modelem urządzenia. Tabliczka znamionowa chłodziarki lub chłodziarko-zamrażarki znajduje się wewnątrz jednej z komór na bocznej ściance. Jeśli po numerze PNC występuje dodatkowe oznaczenie wariantu, również należy je zachować.
W termostacie mechanicznym znaczenie mają między innymi:
- zakres oraz progi załączania i wyłączania;
- funkcja termostatu i sposób realizacji odszraniania;
- długość, wykonanie i przewidziane ułożenie kapilary;
- układ styków, obciążalność i rodzaj konektorów;
- mocowanie korpusu i zgodność z pokrętłem;
- wykonanie odpowiednie do konstrukcji i czynnika zastosowanego w urządzeniu.
Przy czujniku NTC należy potwierdzić numer części, charakterystykę temperaturowo-rezystancyjną, długość przewodu, złącze, osłonę oraz miejsce zastosowania. Identyczna rezystancja zmierzona w jednym punkcie nie gwarantuje takiej samej charakterystyki w całym zakresie pracy.
Zespoły termostatu z oświetleniem mogą różnić się także obudową, wyłącznikiem drzwiowym, oprawą lampy i rozmieszczeniem mocowań. Jeżeli uszkodzone jest jedynie pokrętło, sprawdź osobno pokrętła i gałki regulacji temperatury AEG, zamiast wymieniać cały regulator.
Nie dobieraj części wyłącznie według zdjęcia, skróconego modelu ani oznaczenia wybitego na jednym z elementów zespołu. Najbezpieczniejszym następnym krokiem jest odczytanie pełnego PNC i porównanie zgodności katalogowej; w razie wątpliwości prześlij zdjęcie całej tabliczki znamionowej.
FAQ – termostaty i czujniki temperatury do lodówek AEG
Czy brak kliknięcia oznacza uszkodzony termostat?
Nie zawsze. Kliknięcie zależy od aktualnej temperatury, położenia pokrętła i konstrukcji termostatu. Brak reakcji jest wskazówką do pomiaru styków, ale diagnoza powinna uwzględnić warunki temperaturowe oraz schemat danego elementu.
Czy czujnik NTC można sprawdzić zwykłym multimetrem?
Tak. Należy wypiąć go z obwodu, zmierzyć rezystancję w co najmniej dwóch znanych temperaturach i porównać wyniki z danymi konkretnego czujnika. Sama zmiana oporu nie potwierdza prawidłowej kalibracji.
Czy wadliwy termostat może powodować ciągłą pracę sprężarki?
Może, na przykład gdy styki nie otwierają się po osiągnięciu wymaganej temperatury. Taki sam objaw powodują jednak nieszczelne drzwi, słaby nawiew, oblodzenie parownika, problemy z wymianą ciepła oraz niesprawność układu chłodniczego.
Dlaczego nowy czujnik nie usunął problemu z temperaturą?
Przyczyną może być wiązka, złącze, niewłaściwy czujnik, nieprawidłowe miejsce montażu, uszkodzenie modułu albo inna część układu chłodzenia. Trzeba też sprawdzić, czy nowy element ma charakterystykę przewidzianą dla danego PNC.
Czy termostat z taką samą kapilarą będzie pasował?
Nie jest to wystarczające kryterium. Dwa podobne termostaty mogą mieć inne progi pracy, funkcję odszraniania, układ styków, mocowanie lub obciążalność. Zgodność należy potwierdzić katalogowo według pełnego PNC lodówki.
