Elektronika do okapów
Elektronika do okapów Electrolux obejmuje moduły sterujące, płytki przycisków, panele dotykowe i elementy obsługujące oświetlenie oraz wentylator. Brak reakcji, samoczynne uruchamianie lub działanie tylko jednej funkcji nie zawsze oznacza uszkodzenie całego modułu. Przed zakupem porównaj pełny PNC/Prod.No., oznaczenie części, złącza i wykonanie urządzenia.
Jaką funkcję pełni elektronika w okapie Electrolux?

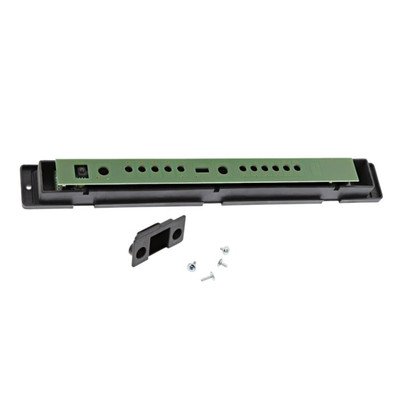

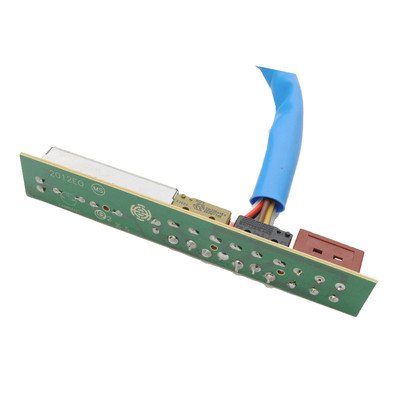

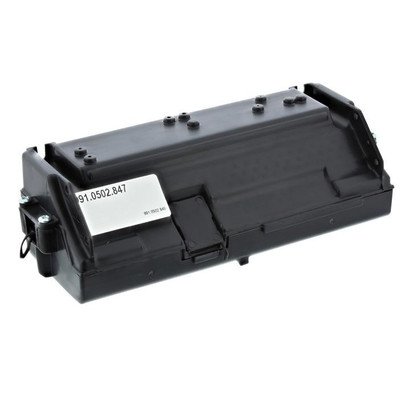

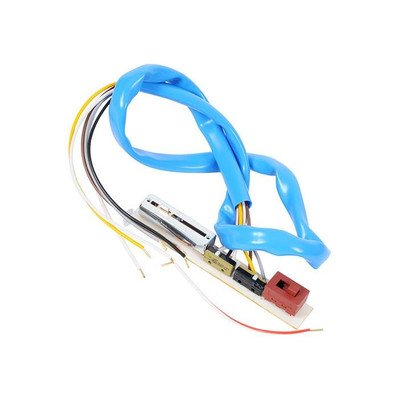

Moduł elektroniczny lub płytka sterowania odbiera sygnały z przycisków, panelu dotykowego albo pilota i przekazuje polecenia do obwodów wentylatora oraz oświetlenia. W zależności od konstrukcji okap może mieć jedną płytę łączącą zasilacz, sterowanie i elementy wykonawcze albo oddzielny moduł główny oraz płytkę interfejsu użytkownika.
W tej kategorii mogą występować między innymi:
- moduły sterujące;
- płytki elektroniczne i moduły główne;

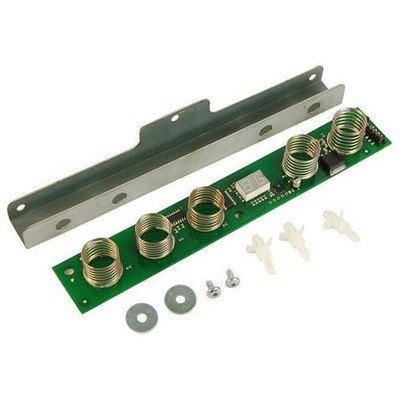

- płytki przycisków oraz paneli dotykowych;
- kompletne zespoły panelu sterowania;
- moduły obsługujące komunikację z pilotem, jeżeli dany model ją posiada.
Sama nazwa handlowa części nie określa jeszcze jej funkcji. „Panel sterowania”, „płytka przycisków” i „moduł sterujący” mogą być oddzielnymi elementami albo częścią jednego zespołu.
Objawy uszkodzenia elektroniki
Okap nie reaguje na żadne polecenie

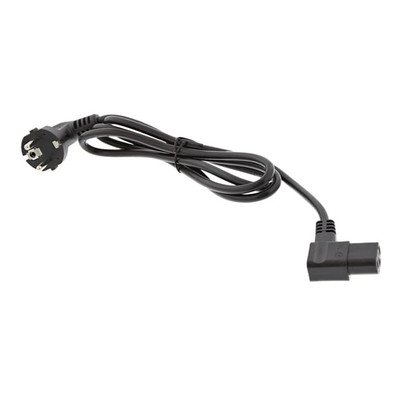

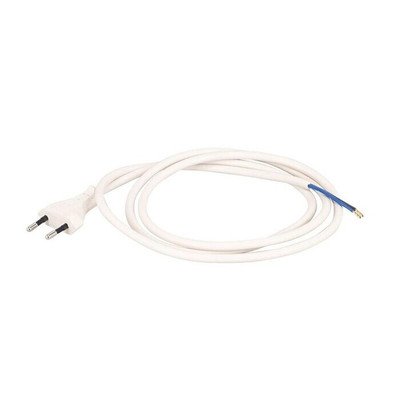

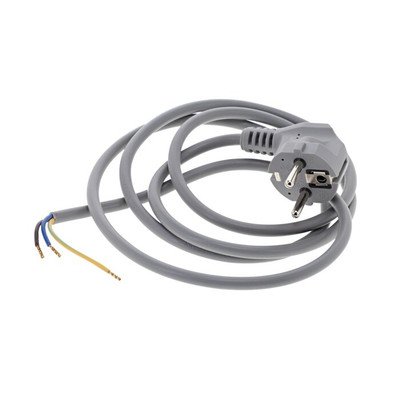

Jeżeli nie działa wentylator, oświetlenie, panel i pilot, rozpocznij od sprawdzenia zasilania urządzenia oraz zabezpieczenia obwodu. Następnie, po odłączeniu napięcia, obejrzyj przewód, zaciski, złącza i płytkę pod kątem nadpaleń, pęknięć, śladów wilgoci oraz luźnych lutów.
Brak zasilania na wejściu oznacza problem poza modułem, na przykład w instalacji, przewodzie lub połączeniu. Jeżeli zasilanie dochodzi do okapu, ale nie uruchamia się jego elektronika, podejrzenie przesuwa się na bezpiecznik płytki, zasilacz modułu, uszkodzenie ścieżek albo sam moduł. Nie jest to jednak dowód, że cała płyta wymaga wymiany.
Działa światło, ale nie działa wentylator

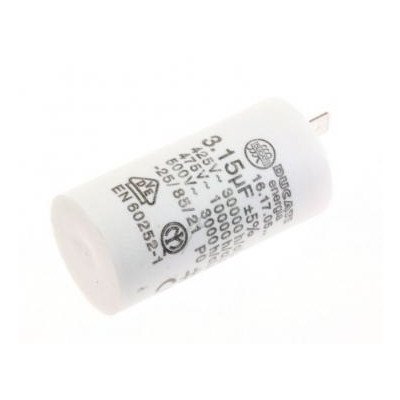

Taki objaw może wynikać z uszkodzenia części sterującej silnikiem, ale także z awarii silnika, kondensatora silnika, przewodów, regulatora obrotów lub zablokowania wentylatora przez tłuszcz. Najpierw sprawdź, czy wirnik obraca się swobodnie po odłączeniu urządzenia od zasilania oraz czy problem dotyczy wszystkich biegów.
Jeżeli panel prawidłowo przyjmuje polecenia, a wentylator nie startuje, sama płytka przycisków jest mniej prawdopodobną przyczyną niż obwód silnika lub element wykonawczy na module. Diagnostyka napięcia na wyjściach modułu wymaga schematu konkretnego modelu i pracy serwisowej przy dostępnych częściach pod napięciem.
Wentylator działa, ale oświetlenie nie
Najpierw wyklucz źródło światła, oprawkę, przewody i styki. W niektórych konstrukcjach oświetlenie jest przełączane przez przekaźnik lub inny element wykonawczy na płytce. Jeżeli przycisk reaguje, lecz na oprawkę nie dociera zasilanie, przyczyną może być moduł, ale również przerwa w wiązce albo uszkodzony element przełączający.
Nie wymieniaj modułu tylko dlatego, że żarówka lub dioda LED nie świeci. Uszkodzenie źródła światła i elektroniki sterującej daje podobny objaw, a rozróżnienie wymaga kontroli obwodu oświetlenia.
Nie działa jeden przycisk lub pojedynczy bieg
Problem ograniczony do jednego przycisku może dotyczyć mikrowyłącznika, płytki przycisków, taśmy, złącza albo fragmentu panelu dotykowego. Jeżeli pozostałe funkcje działają, uszkodzenie głównego modułu zasilającego jest mniej oczywiste.
W panelu mechanicznym sprawdź, czy przycisk nie jest zapadnięty, zabrudzony tłuszczem albo mechanicznie wyrwany z mocowania. W panelu dotykowym oczyść i dokładnie osusz powierzchnię. Dla wybranych okapów Electrolux z funkcją „Touch on steel” producent przewiduje procedurę kalibracji panelu. Dotyczy ona wyłącznie modeli, dla których taka funkcja i kolejność kalibracji są określone w dokumentacji.
Panel samoczynnie się uruchamia lub reaguje przypadkowo
Przy panelu dotykowym przyczyną mogą być zabrudzenia, wilgoć, zakłócenia środowiskowe, nieprawidłowa kalibracja, uszkodzenie sensora albo elektroniki. Bezpośrednie światło słoneczne lub inne źródło promieniowania podczerwonego może zakłócać działanie niektórych paneli.
Najpierw odłącz urządzenie zgodnie z instrukcją, oczyść i osusz panel oraz sprawdź, czy objaw znika po ponownym uruchomieniu. Jeżeli problem wraca, nie traktuj resetu jako naprawy. Potrzebna jest weryfikacja panelu, wiązki i modułu właściwa dla danego modelu.
Diagnostyka krok po kroku
- Ustal zakres objawu. Zapisz, czy nie działa cały okap, tylko wentylator, światło, wybrany bieg, przyciski, pilot lub panel dotykowy.
- Sprawdź proste przyczyny. Zweryfikuj zabezpieczenie obwodu, przewód zasilający, stan filtrów, oprawkę, źródło światła i mechaniczne zablokowanie wentylatora.
- Odłącz zasilanie przed demontażem. Przy urządzeniu podłączonym na stałe wyłącz właściwy obwód w rozdzielnicy i upewnij się, że nie ma napięcia.

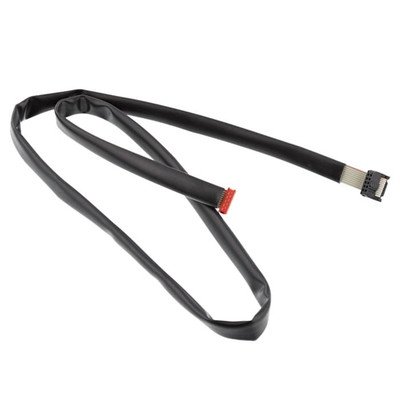

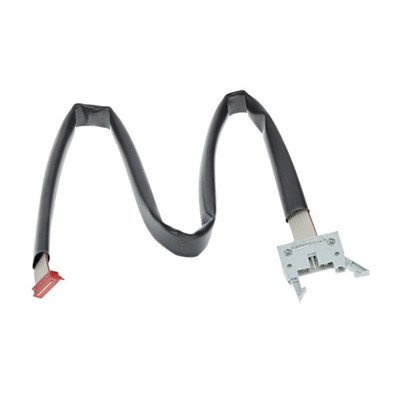

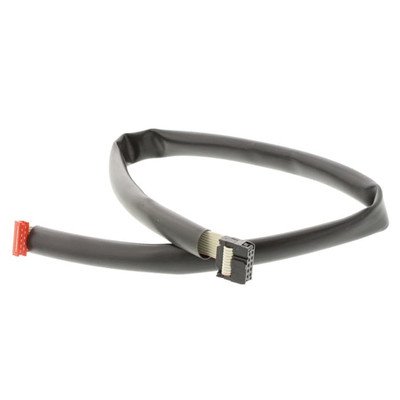

- Obejrzyj połączenia. Sprawdź wtyczki, taśmy, kostki, nadpalone styki, pęknięcia lutów i ślady zalania lub tłuszczu. Złącza rozłączaj za obudowę, nie za przewody.
- Wykonaj pomiary bez napięcia. Można sprawdzić ciągłość bezpiecznika oraz przewodów, ale element powinien być odłączony od reszty obwodu, ponieważ pomiar w układzie może dać mylący wynik. Przerwa w bezpieczniku potwierdza jego uszkodzenie, lecz nie wskazuje przyczyny jego przepalenia.
- Nie uogólniaj pomiarów napięcia. Napięcia zasilacza, punkty pomiarowe i funkcje pinów zależą od wersji płytki. Pomiar po podłączeniu do sieci wymaga schematu konkretnego okapu, zabezpieczenia stanowiska i odpowiednich kwalifikacji.
- Porównaj zachowanie wejść i wyjść. Jeżeli panel reaguje, ale moduł nie steruje konkretnym obwodem, sprawdzaj obwód wykonawczy. Jeżeli panel nie reaguje i nie świeci, sprawdzaj najpierw zasilanie elektroniki oraz komunikację między płytkami.
Podstawowy pomiar ciągłości nie potwierdza sprawności modułu w całym zakresie pracy. Płytka może mieć prawidłowe połączenia przy odłączonym zasilaniu, a mimo to nie uruchamiać się pod obciążeniem lub nie sterować konkretnym elementem.
Dostęp do modułu i wymiana
W okapach Electrolux elektronika może znajdować się za panelem przycisków, pod dolną osłoną, w górnej części obudowy albo w pobliżu przyłącza zasilania. Dokładna droga dostępu zależy od konstrukcji, sposobu montażu i tego, czy okap jest podszafkowy, kominowy, skośny lub z panelem wysuwanym.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie powierzchni płyty grzewczej;
- wyjęcie filtrów przeciwtłuszczowych, jeśli zasłaniają mocowania;
- zdjęcie wskazanej osłony lub panelu zgodnie z instrukcją danego modelu;
- wykonanie zdjęć połączeń przed ich rozłączeniem;
- odłączenie złączy za obudowę i odkręcenie lub zwolnienie mocowań płytki;
- przeniesienie elementów izolacyjnych, uchwytów i dystansów na nową część;
- montaż nowego modułu bez zgniatania przewodów i taśm;
- ponowną kontrolę wszystkich wtyczek przed zamknięciem obudowy.
Nie rozwiercaj nitów ani nie wyginaj obudowy, jeżeli dokumentacja przewiduje zdjęcie panelu lub osłony inną drogą. Przy ciężkim okapie albo elementach szklanych potrzebna może być druga osoba do podtrzymania urządzenia. Nie uruchamiaj odsłoniętej płytki bez wiedzy, które części pozostają pod napięciem.
Po montażu sprawdź kolejno: włączenie i wyłączenie okapu, wszystkie dostępne poziomy pracy wentylatora, oświetlenie, działanie panelu, pilota oraz funkcji automatycznych, jeżeli występują w danym wariancie. Jeżeli nowy moduł nie uruchamia się mimo prawidłowych połączeń, nie mostkuj zabezpieczeń i nie podłączaj przewodów „na próbę”. Sprawdź zgodność części oraz wymagania dokumentacji modelu.
Opisane pomiary pod napięciem i prace przy obwodach sieciowych wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać elektronikę do okapu Electrolux?
Najpewniejszą podstawą doboru jest pełny PNC/Prod.No. z tabliczki znamionowej, a nie sam skrócony model handlowy. Model może występować w kilku wersjach różniących się panelem, oprogramowaniem, wiązką, mocowaniem lub sposobem sterowania.
Przed zakupem porównaj:
- pełne oznaczenie PNC/Prod.No. i model urządzenia;
- numer części nadrukowany na starej płytce lub etykiecie;
- rodzaj panelu: mechaniczny, elektroniczny albo dotykowy;
- liczbę, typ i położenie złączy;
- układ mocowań, wymiary i sposób prowadzenia przewodów;
- funkcje urządzenia, takie jak pilot, timer, automatyka lub komunikacja z płytą grzewczą;
- informację katalogową, czy część jest modułem głównym, płytką przycisków czy kompletnym zespołem.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Niektóre płytki mogą być przeznaczone wyłącznie do określonego wariantu urządzenia. Jeżeli oznaczenie na tabliczce jest niepełne, przed zamówieniem przygotuj zdjęcie całej tabliczki oraz zdjęcie etykiety starego modułu.
Jeżeli przyczyną jest pojedynczy element płytki, naprawa elektroniki może być możliwa, ale wymaga oceny uszkodzenia, sprawdzenia przyczyny awarii i kontroli obwodów współpracujących. Wymiana samego bezpiecznika bez ustalenia, dlaczego zadziałało zabezpieczenie, może doprowadzić do ponownego uszkodzenia modułu.
W razie wątpliwości zobacz także części do okapów Electrolux, przyciski i włączniki oraz części elektryczne okapów Electrolux. Jeśli problem dotyczy napędu, pomocna będzie również kategoria silniki i wentylatory do okapów Electrolux.
FAQ
Czy brak reakcji okapu zawsze oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzony przewód, bezpiecznik, luźne złącze oraz awarię zasilacza elektroniki. Dopiero prawidłowe zasilanie na wejściu i brak pracy modułu uzasadniają dalszą diagnostykę płytki.
Czy można dobrać moduł po samym modelu okapu?
Nie zawsze. Do identyfikacji wariantu Electrolux potrzebny jest pełny PNC/Prod.No. Sam model może nie rozróżniać wersji z innym panelem, wiązką lub oprogramowaniem.
Panel dotykowy nie reaguje, ale okap działa z pilota. Co sprawdzić?
Sprawdź czystość i osuszenie panelu, taśmę oraz złącza między panelem a modułem. W wybranych modelach z funkcją „Touch on steel” można wykonać kalibrację zgodnie z instrukcją producenta. Jeżeli kalibracja nie pomaga, możliwe jest uszkodzenie płytki panelu, sensora albo modułu głównego.
Czy przepalony bezpiecznik na płytce można po prostu wymienić?
Nie należy wymieniać go bez ustalenia przyczyny przepalenia. Bezpiecznik może zadziałać wskutek zwarcia w zasilaczu, elemencie wykonawczym, przewodach lub innym obwodzie. Nowy bezpiecznik o niewłaściwym typie lub wartości może nie zapewnić ochrony.
Czy moduł sterujący wymaga programowania po wymianie?
Zależy to od konkretnej części i wariantu okapu. Nie zakładaj ani konieczności programowania, ani pełnej gotowości modułu do pracy bez sprawdzenia informacji katalogowej dla danego PNC/Prod.No.
Jakie dane przesłać do doboru elektroniki?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części ze starego modułu, zdjęcie płytki z obu stron oraz opis objawu. Zdjęcie powinno obejmować złącza, etykiety i elementy mocujące, aby można było odróżnić moduł główny od płytki panelu.
