Części elektryczne okapów Electrolux
Części elektryczne do okapów Electrolux obejmują między innymi moduły sterujące, panele przycisków, przełączniki, elementy oświetlenia i podzespoły zasilania. Brak reakcji, samoczynne włączanie, niedziałający silnik lub światło nie wskazują automatycznie jednej części. Przed zakupem porównaj objawy, oznaczenia podzespołu i pełny numer PNC okapu.
Jak rozpoznać usterkę części elektrycznej okapu Electrolux
Części elektryczne odpowiadają za przyjmowanie poleceń z panelu, zasilanie silnika i oświetlenia oraz przełączanie poszczególnych biegów wentylatora. W zależności od modelu okap może mieć klasyczne przyciski mechaniczne, przełącznik suwakowy, panel dotykowy, oddzielny moduł użytkownika albo jedną płytę sterującą obsługującą kilka funkcji.
Jeden objaw może wynikać z różnych przyczyn. Dlatego przed zamówieniem modułu warto ustalić, które funkcje działają, a które przestały działać, oraz czy awaria pojawiła się nagle, po czyszczeniu, po zalaniu parą lub po wymianie żarówki.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Okap nie reaguje na żaden przycisk, nie działa silnik ani światło | Brak zasilania, uszkodzone połączenie, bezpiecznik, zasilacz modułu lub główna elektronika | Gniazdo, wyłącznik, przewód, ślady nadpalenia i stan złączy po odłączeniu urządzenia od sieci | Dopiero po wykluczeniu zasilania rozważyć naprawę lub wymianę modułu |
| Panel świeci, ale silnik nie startuje | Przełącznik biegu, moduł sterujący, przewody, kondensator silnika, silnik lub zablokowany wirnik | Czy zmienia się reakcja na poszczególnych biegach, czy wirnik obraca się swobodnie i czy silnik otrzymuje zasilanie zgodnie ze schematem modelu | Jeśli sterowanie działa, nie zaczynać od wymiany panelu; sprawdzić obwód silnika |
| Działa światło, ale nie działa wentylacja | Obwód silnika, przełącznik lub moduł sterujący, kondensator, silnik | Ciągłość przewodów, stan zacisków, swobodę obrotu wirnika i element rozruchowy, jeśli występuje | Ustalić, czy polecenie z panelu jest przekazywane do obwodu silnika |
| Działa silnik, ale nie działa oświetlenie | Żarówka lub moduł LED, oprawka, przewody, przełącznik światła, wyjście modułu | Źródło światła, oprawkę, ślady przegrzania i połączenia | Nie wymieniać modułu sterującego przed wykluczeniem źródła światła i przewodów |
| Nie działa jeden bieg, pozostałe działają | Styk przełącznika, tor wyjściowy modułu, przewód konkretnego biegu lub uzwojenie silnika | Porównać zachowanie wszystkich pozycji i sprawdzić połączenia według schematu urządzenia | Dobierać część do typu sterowania, nie tylko do liczby przycisków |
| Okap sam się włącza, przełącza lub reaguje losowo | Wilgoć i tłuszcz na panelu, uszkodzona taśma lub złącze, ścieżki płytki, moduł sterujący | Osad, zawilgocenie, korozję, luźne złącza i uszkodzenia mechaniczne panelu | Po usunięciu przyczyny zabrudzenia ocenić, czy potrzebny jest panel, taśma czy kompletna elektronika |
| Przełącznik działa z oporem albo nie utrzymuje pozycji | Zużyty mechanizm, pęknięty element przycisku, zabrudzenie lub uszkodzenie styków | Mechanikę przycisku i jego mocowanie po zdjęciu odpowiedniej osłony | Wymienić sam przełącznik, jeśli konstrukcja i oznaczenie potwierdzają zgodność |
Tabela pomaga zawęzić poszukiwania, ale nie zastępuje schematu konkretnego okapu. W części modeli światło i silnik są sterowane przez oddzielne tory, a w innych przez wspólny moduł.
Co sprawdzić przed zakupem modułu lub panelu
1. Ustal zakres awarii
Zapisz, czy działają:
- oświetlenie;
- każdy bieg wentylatora;
- przyciski lub panel dotykowy;
- wskaźniki i wyświetlacz, jeśli występują;
- funkcje dodatkowe, takie jak timer albo tryb intensywny.
Jeżeli nie działa wyłącznie jedna funkcja, bardziej prawdopodobny jest lokalny problem w jej obwodzie niż całkowita awaria głównego modułu. Jeżeli wszystkie funkcje zniknęły jednocześnie, w pierwszej kolejności sprawdza się zasilanie, połączenia i sekcję zasilacza elektroniki.
2. Obejrzyj połączenia
Po odłączeniu okapu od sieci sprawdź dostępne złącza, taśmy i przewody. Szukaj luźnych styków, nadpaleń, przebarwień, korozji oraz śladów tłuszczu lub kondensacji. Taśma panelu może wyglądać poprawnie z zewnątrz, a mimo to mieć przerwę przy zagięciu lub przy samym złączu.
Nie rozpylaj preparatu bezpośrednio na płytkę i nie montuj złącza „na próbę” przy podłączonym zasilaniu. Wtyczki oznacz przed rozłączeniem, ponieważ podobnie wyglądające konektory nie zawsze są zamienne.
3. Sprawdź prostsze przyczyny
Przed zakupem drogiego modułu warto wykluczyć:
- brak napięcia w obwodzie zasilającym okap;
- zadziałanie zabezpieczenia instalacji;
- przepaloną żarówkę, moduł LED lub oprawkę;
- zablokowany tłuszczem wirnik;
- uszkodzony przewód albo nadpalony zacisk;
- zużyty przełącznik mechaniczny;
- kondensator silnika, jeśli dany silnik go wykorzystuje.
Sam fakt, że panel się podświetla, nie potwierdza sprawności wyjścia sterującego silnikiem. Z kolei brak podświetlenia nie przesądza jeszcze o uszkodzeniu całej płyty, ponieważ awaria może dotyczyć zasilacza, bezpiecznika, przewodu lub oddzielnego panelu.
Pomiary części elektrycznych
Opisane pomiary przy napięciu sieciowym i otwartym urządzeniu są przeznaczone dla osoby mającej odpowiednie kwalifikacje, doświadczenie oraz przyrządy pomiarowe. Przed pomiarem rezystancji lub ciągłości urządzenie musi być odłączone od zasilania, a kondensatory powinny zostać bezpiecznie rozładowane zgodnie z procedurą serwisową.
Ciągłość przewodów i przełącznika
Przy odłączonym zasilaniu można zbadać przewód, styki przełącznika lub przycisk mechaniczny w trybie ciągłości albo pomiaru rezystancji. Element należy odłączyć od układu przynajmniej jednym przewodem, aby równoległe obwody nie zafałszowały wyniku.
W pozycji załączenia oczekuje się przewodzenia zgodnego z konstrukcją przełącznika, a w pozycji wyłączenia przerwy. Pomiar potwierdza jedynie stan styków w danym momencie. Nie wyklucza problemu z mocowaniem, iskrzeniem pod obciążeniem ani uszkodzenia modułu znajdującego się dalej w obwodzie.
Silnik i kondensator
Jeżeli panel reaguje, a silnik tylko buczy, startuje z opóźnieniem albo wymaga ręcznego poruszenia wirnikiem, przyczyną może być kondensator, zatarcie lub zabrudzenie mechanizmu, uzwojenie silnika albo sterowanie. Najpierw sprawdź, czy wirnik obraca się bez wyczuwalnego tarcia i czy nie jest oblepiony tłuszczem.

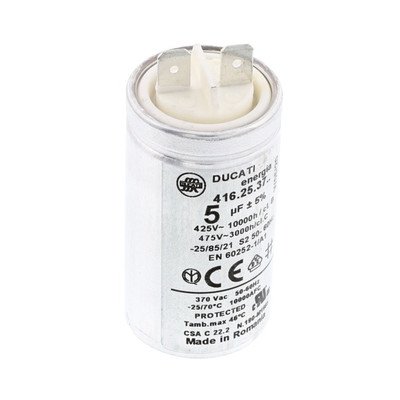

Pojemność kondensatora należy mierzyć po odłączeniu go od układu, a otrzymaną wartość porównać z oznaczeniem na jego obudowie i dokumentacją danego silnika. Wynik poza zakresem producenta, zwarcie lub wyraźna utrata pojemności wskazują na potrzebę wymiany, ale prawidłowa pojemność nie wyklucza uszkodzenia pod obciążeniem. Nie wolno dobierać kondensatora wyłącznie po wyglądzie ani zastępować go przypadkowym elementem o innej klasie pracy.
Pomiar napięcia zasilającego
Sprawdzenie, czy napięcie dochodzi do silnika, modułu albo oświetlenia, wymaga pracy przy obwodzie pod napięciem. Punkty pomiarowe i oczekiwana wartość zależą od schematu konkretnego modelu oraz wybranej funkcji. Taki pomiar powinien wykonać wykwalifikowany serwisant, ponieważ dostępne zaciski mogą pozostawać pod napięciem sieciowym.
Brak napięcia na silniku przy aktywnym poleceniu kieruje diagnostykę w stronę przełącznika, modułu, przewodów lub zabezpieczenia. Obecność napięcia nie dowodzi sprawności silnika ani kondensatora i nie uzasadnia przypadkowego mostkowania sterowania.
Dostęp do modułu, panelu i przełączników
W okapach Electrolux elektronika znajduje się zwykle za panelem sterowania, pod dolną osłoną lub w pobliżu zespołu silnika. Dokładna droga dostępu różni się między okapem kominowym, podszafkowym, teleskopowym i wyspowym.
Typowa kolejność prac wygląda następująco:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem.
- Zdejmij filtry przeciwtłuszczowe, jeśli zasłaniają mocowania lub tabliczkę znamionową.
- Zdemontuj tylko te osłony, które są potrzebne do uzyskania dostępu do panelu albo modułu.
- Przed rozłączeniem wykonaj zdjęcia położenia złączy i oznacz przewody.
- Sprawdź mocowanie płytki, taśmy, uchwyty oraz elementy dystansowe.
- Zamontuj nową część w tej samej orientacji, nie ściskając taśmy i nie prowadząc przewodów przy wirniku.
- Przed założeniem wszystkich osłon sprawdź mechanikę przycisków i poprawność osadzenia konektorów.
Nie każda płyta wyglądająca podobnie jest zamienna. W jednym wariancie panel może być oddzielnym interfejsem użytkownika, a w innym częścią kompletnego zespołu sterującego. Wymiana samego przycisku lub płytki może być możliwa tylko wtedy, gdy producent przewidział taką część i zgadza się jej oznaczenie.
Po montażu nie uruchamiaj okapu z odsłoniętymi częściami pod napięciem, jeżeli nie masz odpowiednich kwalifikacji. Sprawdź kolejno światło, każdy bieg wentylatora, reakcję przycisków i nietypowe nagrzewanie. Jeżeli zadziała zabezpieczenie instalacji, pojawi się zapach spalenizny albo silnik będzie tylko buczał, przerwij test.
Jak dobrać część elektryczną do okapu Electrolux
Do identyfikacji urządzenia potrzebny jest pełny PNC / Prod.No., a nie tylko handlowa nazwa modelu. W okapach tabliczka znamionowa znajduje się często w pobliżu silnika, za filtrem. Odczytaj również model, numer seryjny oraz oznaczenie starej części, jeśli jest widoczne.
Przy porównywaniu części zwróć uwagę na:
- pełny numer części Electrolux lub AEG;
- PNC i zakres modeli wskazany w katalogu;
- rodzaj panelu: mechaniczny, suwakowy, przyciskowy lub dotykowy;
- liczbę i typ styków oraz rodzaj złącza;
- rozmieszczenie mocowań i wymiary płytki;
- wersję oświetlenia i sposób sterowania silnikiem;
- ewentualne różnice między rewizjami modułu.
Identyczne złącze nie gwarantuje zgodności. Moduł może mieć inne oprogramowanie, inne wyjścia, odmienny panel lub współpracować z inną wersją silnika. Nie zakładaj też, że każdy moduł po wymianie wymaga programowania albo że każdą płytę można uruchomić bez konfiguracji — zależy to od konkretnej rodziny urządzeń.
Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej oraz, w razie potrzeby, zdjęcie etykiety z modułu i układu przewodów. Następnie porównaj pełny PNC, oznaczenie części i wykonanie podzespołu z katalogiem zgodności.
Powiązane elementy możesz sprawdzić w kategoriach: części do okapów Electrolux, przyciski i włączniki, elektronika do okapów, silniki i wentylatory oraz oświetlenie. Link do innej grupy części ma sens dopiero wtedy, gdy diagnostyka wskazuje na dany obwód.
Konserwacja ograniczająca awarie
Tłuszcz i wilgoć mogą pogarszać pracę przycisków, złączy, płytki oraz silnika. Filtry przeciwtłuszczowe czyść zgodnie z instrukcją konkretnego okapu, a filtry nienadające się do mycia wymieniaj według ich rodzaju i zaleceń producenta. Nie zalewaj panelu środkiem czyszczącym i nie uruchamiaj urządzenia przed całkowitym wyschnięciem elementów.
Jeżeli wtyczka, przewód lub płytka są nadpalone, nie ograniczaj się do wymiany bez ustalenia przyczyny. Przeciążony silnik, zwarcie oświetlenia albo uszkodzony kondensator może ponownie uszkodzić nowy moduł.
FAQ
Czy brak reakcji przycisków oznacza uszkodzony moduł sterujący?
Nie. Najpierw wyklucz brak zasilania, uszkodzony przewód, złącze, wilgoć, blokadę funkcji lub awarię oddzielnego panelu. Jeśli panel nie reaguje, ale inne elementy działają, uszkodzenie może dotyczyć samego interfejsu użytkownika.
Czy można dobrać część do okapu Electrolux po samym modelu?
Sam model może nie identyfikować wszystkich wariantów technicznych. Do bezpiecznego doboru potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej, a także zgodność oznaczenia części i jej wykonania.
Co oznacza sytuacja, gdy światło działa, a wentylator nie?
Zasilanie części urządzenia jest wtedy obecne, ale nie potwierdza sprawności obwodu silnika. Należy sprawdzić przełącznik lub moduł sterujący, przewody, kondensator silnika, swobodę obrotu wirnika i sam silnik.
Czy prawidłowa rezystancja silnika potwierdza jego sprawność?
Nie. Pomiar rezystancji może wykryć przerwę lub zwarcie uzwojenia, ale nie ocenia w pełni pracy silnika pod obciążeniem, stanu łożysk, kondensatora ani sterowania. Wynik trzeba porównać ze schematem i danymi konkretnego modelu.
Czy podobnie wyglądający panel będzie pasował do mojego okapu?
Niekoniecznie. Znaczenie mają między innymi PNC, numer części, liczba styków, typ komunikacji z modułem, mocowania i wersja urządzenia. Zdjęcie może pomóc w rozpoznaniu, ale nie zastępuje potwierdzenia katalogowego.
Czy wymiana części elektrycznej wymaga odłączenia okapu od instalacji?
Tak. Przed demontażem należy odłączyć urządzenie od zasilania i zabezpieczyć je przed przypadkowym włączeniem. Pomiary napięcia po otwarciu obudowy są pracami serwisowymi dla osoby z odpowiednimi kwalifikacjami i narzędziami.
