Grzałki
Grzałki do piekarników, kuchni i płyt Electrolux odpowiadają za grzanie dolne, górne, grill, termoobieg lub pracę pól promiennikowych. Gdy urządzenie nagrzewa się wolno, nie dopieka albo wyłącza zabezpieczenie, przed zakupem warto ustalić, który obwód nie działa. Właściwy wariant dobieraj według pełnego numeru PNC z tabliczki znamionowej, a nie wyłącznie wyglądu części.
Jakie grzałki występują w urządzeniach Electrolux?
W piekarniku mogą pracować oddzielne elementy grzania dolnego, górnego i grilla oraz okrągła grzałka umieszczona przy wentylatorze termoobiegu. Górny element bywa wielosekcyjny: osobne wyprowadzenia mogą zasilać część wewnętrzną, zewnętrzną albo obie sekcje. W kuchniach wolnostojących stosowane są podobne rozwiązania, natomiast pod szkłem płyty ceramicznej znajdują się promiennikowe pola grzejne, niekiedy z dwiema lub trzema strefami.
Rodzaj grzałki ma znaczenie podczas diagnostyki. Jeżeli piekarnik działa na termoobiegu, ale nie dopieka od spodu na funkcji góra–dół, podejrzenie dotyczy przede wszystkim obwodu grzania dolnego. Brak temperatury wyłącznie na termoobiegu kieruje uwagę na element pierścieniowy, jego przewody i sterowanie. Niedziałająca zewnętrzna strefa pola ceramicznego może natomiast oznaczać przerwę jednej sekcji, ale również problem z regulatorem, łącznikiem lub modułem.
Objawy awarii grzałki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Piekarnik nie grzeje na żadnej funkcji | brak zasilania, nieustawiony zegar, termik, przełącznik funkcji, moduł lub kilka niezależnych obwodów | ustawienia, zasilanie urządzenia i to, czy działają wentylatory, oświetlenie oraz pojedyncze programy |
| Nie dopieka od dołu | grzałka dolna, jej konektory, tor sterowania, niewłaściwy program, forma lub położenie blachy | porównać działanie funkcji „dół” i „góra–dół”; ocenić efekt na kilku powtarzalnych próbach |
| Termoobieg działa, ale nie grzeje | grzałka pierścieniowa, przewód, przekaźnik lub przełącznik; sam obracający się wentylator nie potwierdza grzania | sprawdzić ciągłość elementu oraz stan jego zacisków |
| Piekarnik długo osiąga temperaturę | jedna z grzałek nie uczestniczy w nagrzewaniu, czujnik temperatury przekłamuje, drzwi są nieszczelne albo wybrano łagodny program | porównać programy i sprawdzić uszczelkę, zawiasy oraz poszczególne obwody grzejne |
| Wyłącznik różnicowoprądowy działa po rozgrzaniu | upływ prądu z grzałki do obudowy, uszkodzona izolacja przewodu lub inny element pracujący na danym programie | ustalić funkcję wywołującą problem i wykonać pomiar rezystancji izolacji |
| Grzałka pozostaje włączona po wyłączeniu funkcji | sklejony przekaźnik, uszkodzony przełącznik lub sterowanie | nie wymieniać samej grzałki bez sprawdzenia elementu, który podaje jej zasilanie |
| Jedna strefa pola ceramicznego nie działa | przerwana sekcja pola, regulator energii, łącznik stref lub moduł | sprawdzić oddzielnie sekcje pola i tor zasilający niedziałającą strefę |
Brak równomiernego wypieku nie jest sam w sobie dowodem uszkodzenia grzałki. Na wynik wpływają także wybrana funkcja, wysokość prowadnicy, rodzaj i kolor formy, wstępne nagrzanie oraz szczelność drzwi. Pomocna jest powtarzalna próba na funkcji góra–dół: pozwala wykryć wyraźną różnicę między grzaniem od góry i od spodu, ale nie zastępuje pomiaru elektrycznego.
Jeśli problem pojawia się tylko okresowo, oględziny wykonane na zimnym urządzeniu mogą niczego nie wykazać. Element grzejny może przerywać albo tracić izolację dopiero po rozszerzeniu termicznym. Podobnie luźna wsuwka lub wypalony styk przełącznika może przewodzić bez obciążenia, a zawodzić podczas pracy.
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem odłącz urządzenie od wszystkich torów zasilania, poczekaj na jego ostygnięcie i potwierdź brak napięcia odpowiednim przyrządem. Kuchenki i piekarniki mogą być podłączone na stałe lub do więcej niż jednej fazy, dlatego samo ustawienie pokrętła na „0” nie zabezpiecza przed porażeniem.
- Zrób zdjęcie ułożenia przewodów i oznacz złącza.
- Zdejmij z badanej sekcji przynajmniej jeden przewód. Pomiar części pozostawionej w obwodzie może przebiegać przez inne podzespoły i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji i zmierz opór pomiędzy zaciskami danej sekcji.
- Wynik OL, nieskończoność lub brak ciągłości wskazuje na przerwę w obwodzie.
- Wynik skończony potwierdza jedynie, że element przewodzi w chwili pomiaru. Nie wyklucza przerwy pojawiającej się po rozgrzaniu ani przebicia do obudowy.
Orientacyjnej rezystancji pojedynczej sekcji można oczekiwać na podstawie napięcia i mocy znamionowej: R = U² / P. Przykładowo element 2000 W przeznaczony do pracy przy 230 V ma obliczeniowo około 26,5 Ω. Jest to punkt odniesienia, a nie uniwersalna wartość dla kategorii. Rzeczywisty wynik zależy od mocy, napięcia znamionowego, temperatury elementu i konstrukcji wielosekcyjnej.
W grzałce grilla lub wielostrefowym polu ceramicznym trzeba identyfikować każdą sekcję oddzielnie. Nie wolno zgadywać par zacisków na podstawie ich położenia — układ wyprowadzeń należy porównać ze schematem konkretnego urządzenia albo oznaczeniami starej części.
Czy pomiar do metalowej obudowy wystarczy?
Zwykłym multimetrem można sprawdzić, czy pomiędzy zaciskiem a metalową osłoną nie ma wyraźnego zwarcia. Jakiekolwiek niskie wskazanie w takim pomiarze oznacza usterkę. Wynik OL nie daje jednak pełnego potwierdzenia dobrej izolacji, ponieważ multimetr bada ją niskim napięciem.
Przy wyłączaniu różnicówki właściwym badaniem jest pomiar rezystancji izolacji odpowiednim miernikiem. Usterka może ujawniać się dopiero na gorąco, dlatego procedura powinna uwzględniać warunki występowania problemu. Badanie izolacji, pomiary pod napięciem oraz diagnostyka rozgrzanego urządzenia są przeznaczone dla wykwalifikowanego serwisanta posiadającego odpowiednie przyrządy i doświadczenie.
Grzałka ma ciągłość, ale nie grzeje — co dalej?
Sprawna rezystancja elementu nie potwierdza, że podczas programu otrzymuje on zasilanie. W dalszej kolejności należy skontrolować:
- wsuwki i przewody, zwłaszcza pod kątem luzu, utlenienia, przegrzania lub stopionej izolacji;
- przełącznik funkcji w urządzeniach ze sterowaniem mechanicznym;
- termik lub ogranicznik temperatury, jeśli znajduje się w torze danego obwodu;
- przekaźnik na module mocy w piekarnikach sterowanych elektronicznie;
- czujnik temperatury, gdy sterownik zbyt wcześnie kończy nagrzewanie;
- ustawienie zegara i zatwierdzenie programu, jeśli urządzenie nie uruchamia żadnej grzałki.
Pomiar napięcia bezpośrednio na zaciskach pracującej grzałki pomaga rozdzielić usterkę elementu od usterki sterowania, ale wymaga pracy przy nieosłoniętych obwodach sieciowych. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, zachowująca procedurę właściwą dla konkretnego modelu.
Jeżeli grzałka pozostaje zasilana mimo zakończenia programu lub ustawienia wyłącznika na zero, nie korzystaj z urządzenia do czasu sprawdzenia przekaźnika albo przełącznika. Wymiana samego elementu grzejnego nie usunie przyczyny niekontrolowanego grzania. Elementy toru sterowania znajdziesz w kategorii zegary sterujące i elektronika oraz przełączniki i łączniki Electrolux.
Dostęp do grzałki i wymiana
Droga demontażu zależy od rodzaju elementu i konstrukcji urządzenia. W piekarnikach do zabudowy często trzeba wyjąć korpus z mebla, aby zdjąć tylną osłonę i bezpiecznie odłączyć przewody. Urządzenie jest ciężkie, ma ostre krawędzie i może wymagać podtrzymania przez drugą osobę.

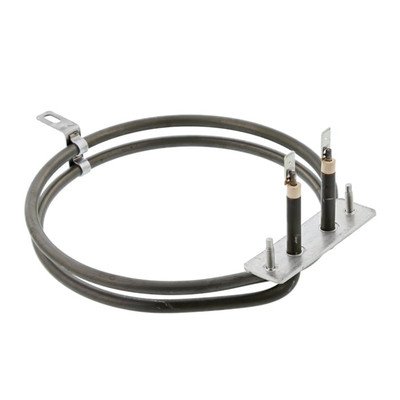

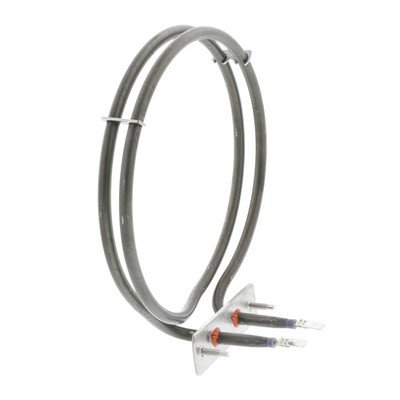

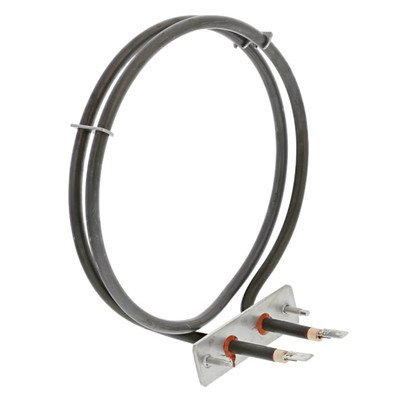

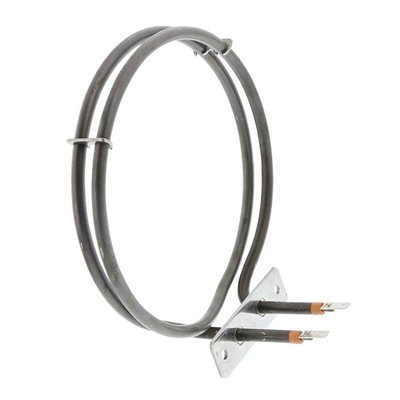

Grzałka termoobiegu
Element pierścieniowy znajduje się zwykle na tylnej ścianie komory, za osłoną wentylatora. W części konstrukcji dostęp wymaga zdjęcia tylnego panelu obudowy, odłączenia konektorów, a następnie odkręcenia osłony wentylatora i mocowań grzałki od strony komory. Przed odłączeniem wykonaj zdjęcie przewodów. Nie ciągnij za kabel i zabezpiecz konektory przed wsunięciem w izolację obudowy.
Podczas montażu sprawdź stan uszczelki elementu, podkładek i mocowań. Nie zastępuj części żaroodpornych przypadkowymi materiałami. Po złożeniu wentylator nie może ocierać o grzałkę ani jej osłonę.

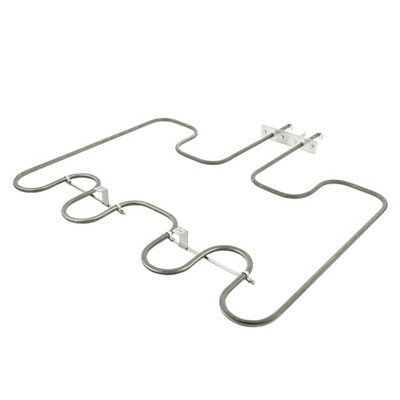

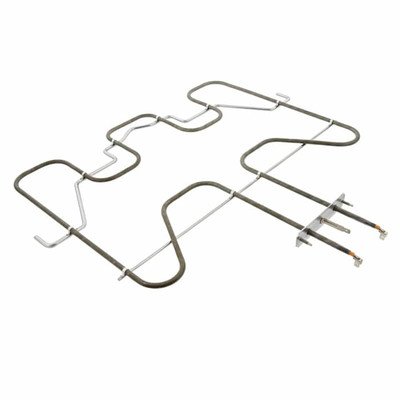

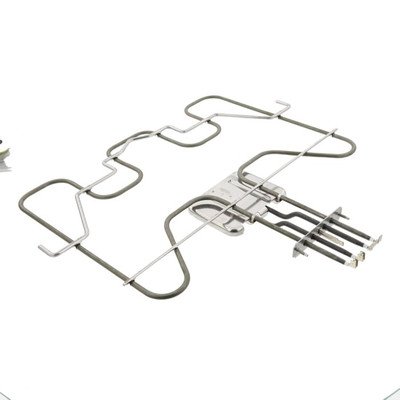

Grzałka górna i grill
Górny element jest widoczny w komorze, ale jego zaciski zazwyczaj znajdują się za tylną obudową. Przed demontażem podeprzyj część, aby po zwolnieniu mocowań nie uszkodziła emalii ani oprawy czujnika. W wersji wielosekcyjnej zachowaj dokładne przypisanie przewodów do zacisków.

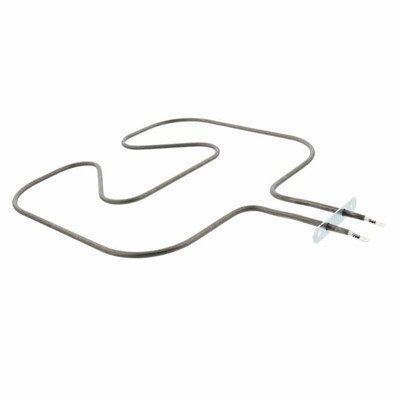

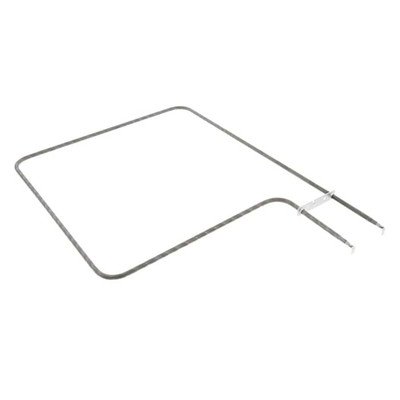

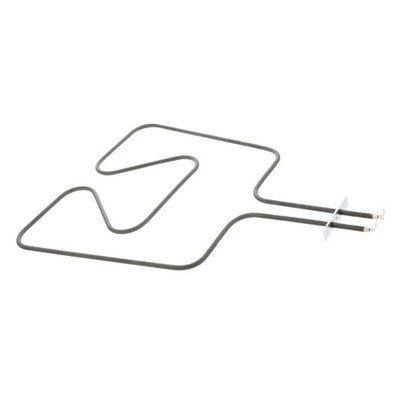

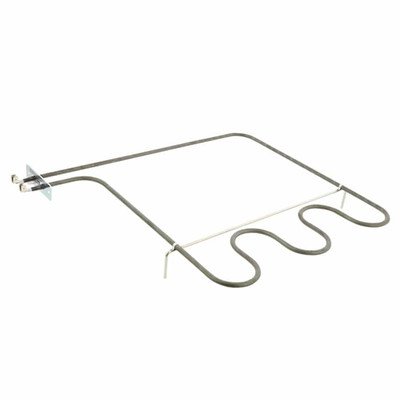

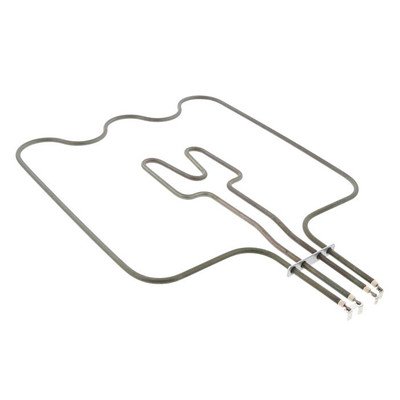

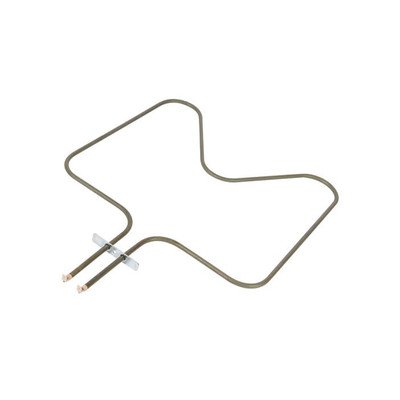

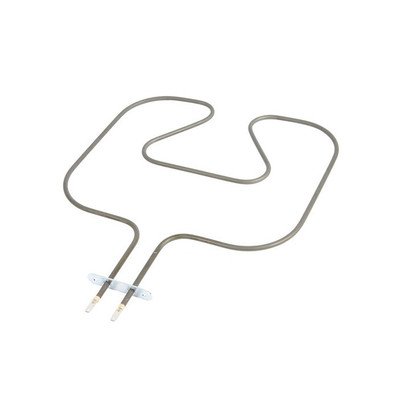

Grzałka dolna
Grzałka dolna może być ukryta pod dnem komory i niewidoczna podczas normalnego użytkowania. W zależności od wykonania wyjmuje się ją po zdjęciu wewnętrznej płyty dna albo uzyskuje dostęp od tyłu lub od spodu urządzenia. Nie podważaj emaliowanej osłony, dopóki dokumentacja danego modelu nie potwierdza sposobu jej demontażu.

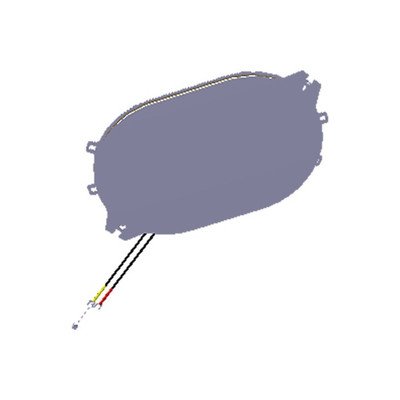

Pole promiennikowe płyty ceramicznej
Dostęp do pola wymaga uniesienia zespołu szkła lub płyty roboczej. Przed odłączeniem oznacz przewody, położenie czujnika ogranicznika oraz mocowania sprężynowe. Szkło należy podeprzeć i chronić przed skręceniem. Pole wielostrefowe musi mieć zgodną średnicę, liczbę sekcji, moc, układ zacisków, mocowanie i współpracujący ogranicznik temperatury.
Po wymianie sprawdź ułożenie przewodów z dala od gorących powierzchni i ruchomych części, ciągłość przewodu ochronnego oraz kompletność osłon. Pierwsze uruchomienie powinno potwierdzić działanie właściwej funkcji, wyłączanie grzania i brak nietypowego zapachu, iskrzenia lub zadziałania zabezpieczeń.
Jak dobrać grzałkę Electrolux?
Podobny kształt i takie samo złącze nie gwarantują zgodności. Grzałki różnią się między innymi:
- mocą i napięciem znamionowym;
- wymiarami pętli oraz rozstawem mocowań;
- liczbą sekcji i układem zacisków;
- stroną oraz głębokością wyprowadzeń;
- kształtem wsporników i kołnierza;
- obecnością uszczelki, termika lub ogranicznika;
- średnicą i liczbą stref w polach promiennikowych.
Dla urządzeń Electrolux, AEG i Zanussi podstawą doboru jest pełny PNC / Prod.No., zwykle w formacie zaczynającym się od 9. Model jest przydatny w wyszukiwaniu, ale może występować w kilku wariantach technicznych. W piekarniku i kuchni wolnostojącej tabliczka znamionowa znajduje się zazwyczaj wokół wnęki drzwiowej; w płycie do zabudowy — na jej spodzie, a dane mogą być również powtórzone w dokumentacji.
Przed zamówieniem odczytaj cały PNC, porównaj numer części oraz potwierdzone parametry. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej i starego elementu wraz z zaciskami oraz mocowaniami.
FAQ — grzałki Electrolux
Czy niedopiekanie od dołu oznacza uszkodzoną grzałkę dolną?
Nie musi. Przyczyną może być program, forma, położenie blachy, nieszczelność drzwi, przewody albo sterowanie. Jeżeli problem powtarza się na funkcji grzania dolnego, należy zmierzyć element po odłączeniu go od obwodu i skontrolować jego tor zasilania.
Czy sprawna grzałka powinna mieć przejście?
Tak, jej czynna sekcja powinna mieć skończoną rezystancję. Sam sygnał testera ciągłości nie potwierdza jednak właściwej mocy, dobrej izolacji ani poprawnej pracy po rozgrzaniu.
Dlaczego grzałka działa na zimno, a piekarnik przestaje grzać po nagrzaniu?
Rozszerzalność cieplna może ujawnić wewnętrzną przerwę elementu albo problem ze stykiem. Zimny pomiar może wtedy być prawidłowy. Podobny objaw może powodować przegrzany konektor, przełącznik, przekaźnik lub zabezpieczenie termiczne.
Czy grzałka może powodować wyłączanie różnicówki dopiero po kilku minutach?
Tak. Pogorszenie izolacji może ujawnić się dopiero po wzroście temperatury. Zwykły multimetr nie zawsze wykryje taki problem; potrzebny jest prawidłowo wykonany pomiar rezystancji izolacji.
Czy można kupić grzałkę na podstawie modelu piekarnika?
Nie należy opierać doboru wyłącznie na skróconym modelu. W urządzeniach Electrolux trzeba sprawdzić pełny numer PNC / Prod.No., ponieważ ten sam model handlowy może mieć różne wersje grzałek, mocowań lub połączeń.
Czy nowa grzałka może mieć inny opór niż stara?
Niewielka różnica jest możliwa, ale wartość musi odpowiadać mocy i napięciu właściwym dla danego wariantu. Duża rozbieżność, inna liczba zacisków lub odmienne sekcje wymagają ponownego sprawdzenia zgodności katalogowej przed montażem.
