Przełączniki i łączniki Electrolux
Przełączniki i łączniki Electrolux sterują funkcjami piekarnika, mocą pól grzejnych, oświetleniem, zapalaczem lub reakcją na położenie drzwi. Gdy urządzenie działa tylko w wybranych pozycjach, nie grzeje albo przełącznik się zacina, przed zakupem warto sprawdzić także przewody i element wykonawczy. Właściwy wariant dobiera się według pełnego numeru PNC z tabliczki znamionowej.
Jakie przełączniki występują w urządzeniach Electrolux?

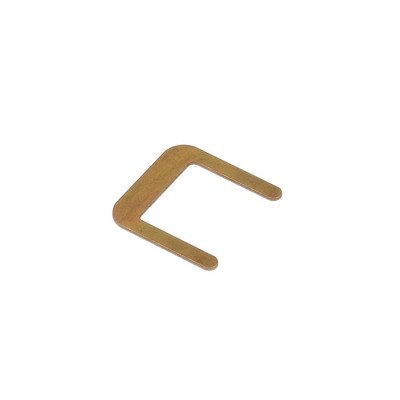

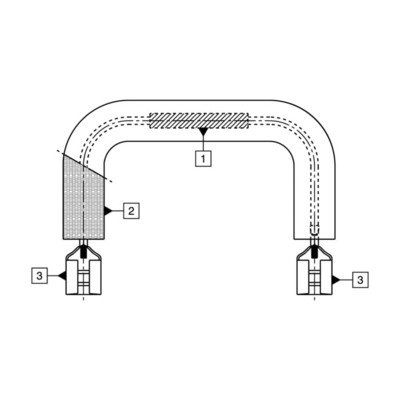

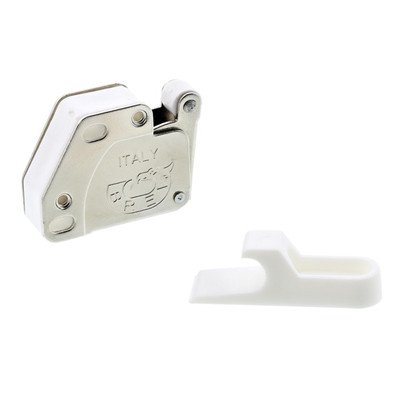

W piekarnikach, kuchniach wolnostojących i płytach Electrolux określenia „przełącznik” oraz „łącznik” obejmują elementy o różnych zadaniach. Nie można ich dobierać wyłącznie według liczby pozycji pokrętła lub podobnego wyglądu.

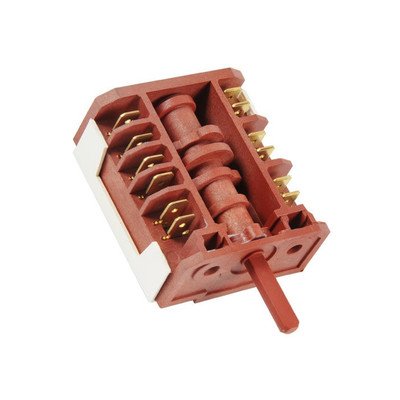

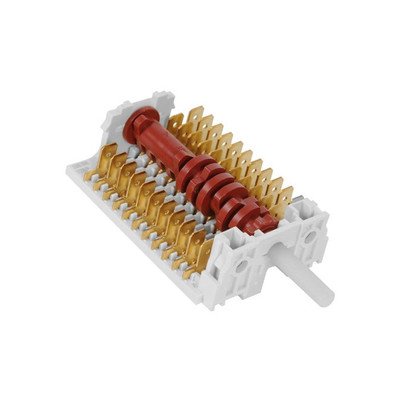

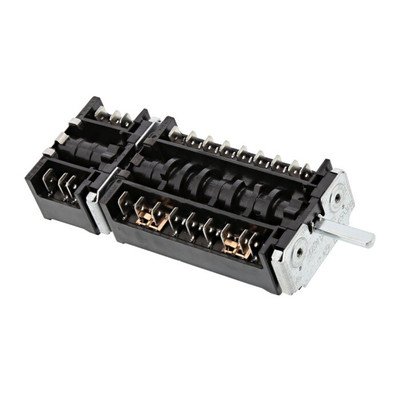

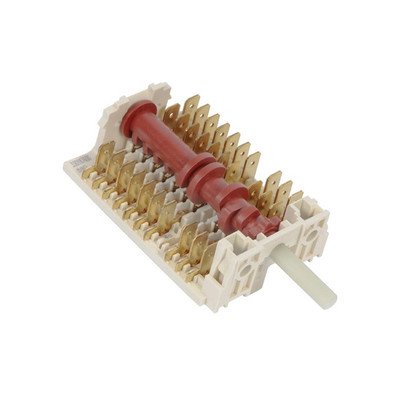

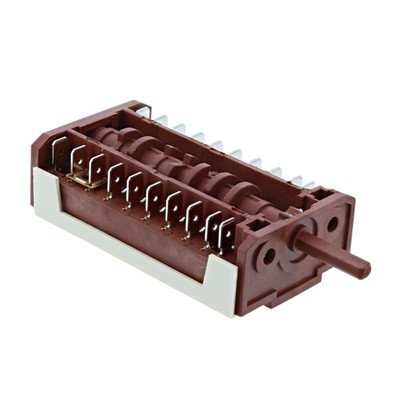

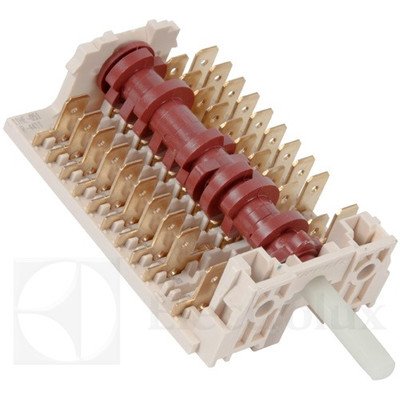

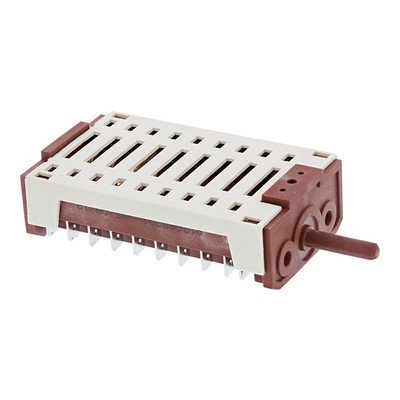

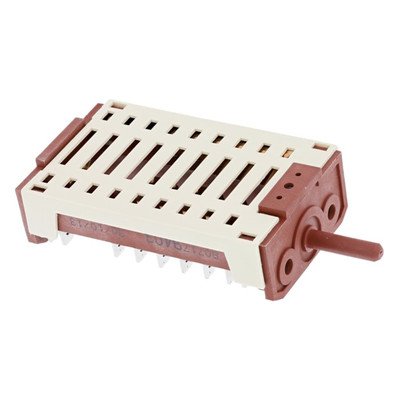

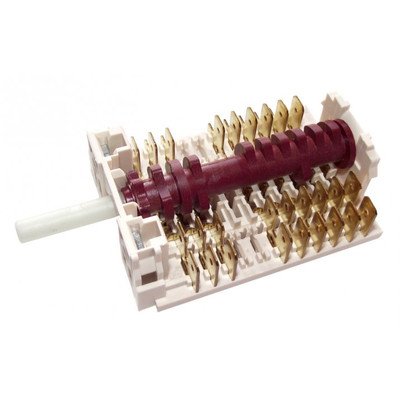

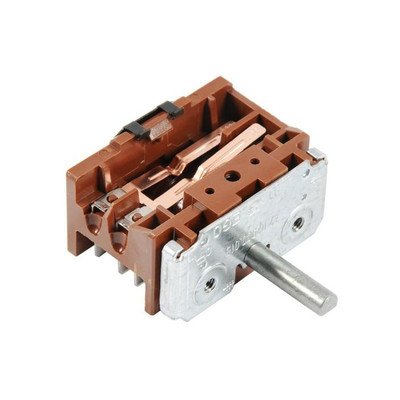

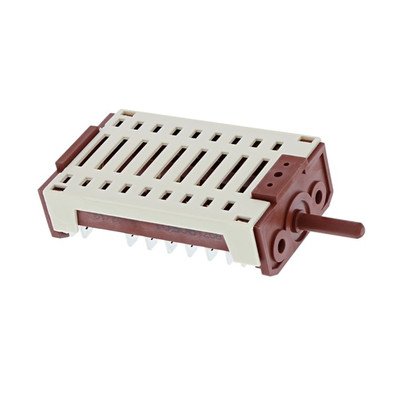

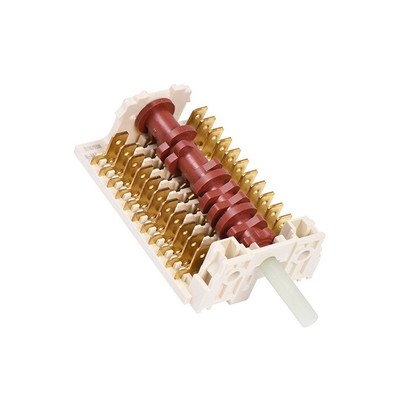

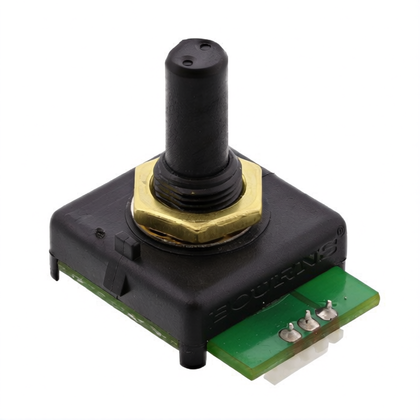

- Przełącznik funkcji piekarnika, nazywany również selektorem albo łącznikiem krzywkowym, zestawia odpowiednie obwody grzałek, wentylatorów, oświetlenia i kontrolek.

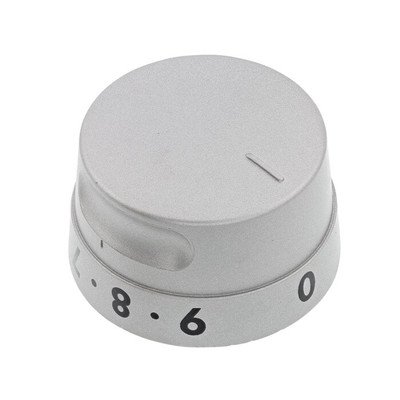

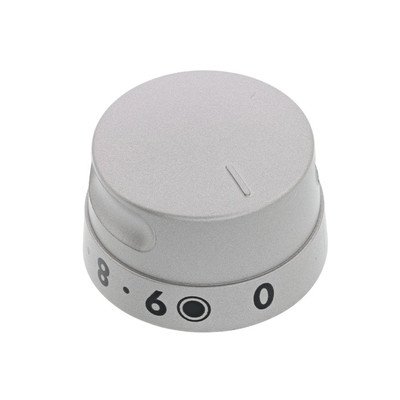

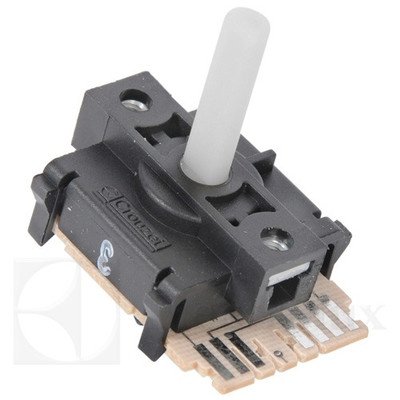

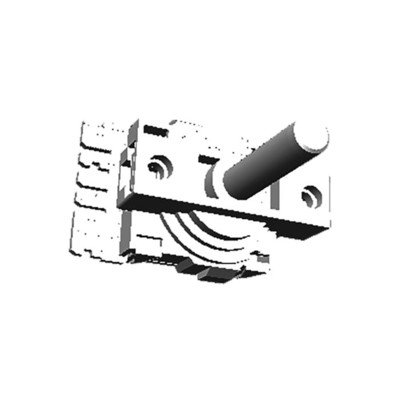

- Regulator energii pola grzejnego cyklicznie załącza i wyłącza zasilanie grzejnika, regulując jego średnią moc. Wersje pojedyncze i podwójne obsługują inne układy pól.

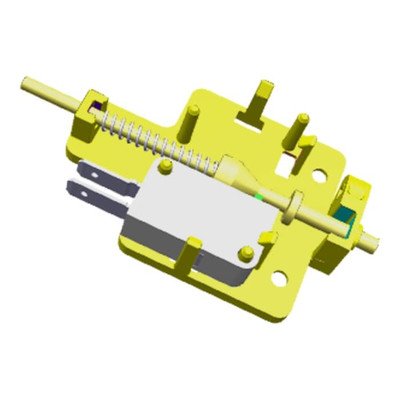

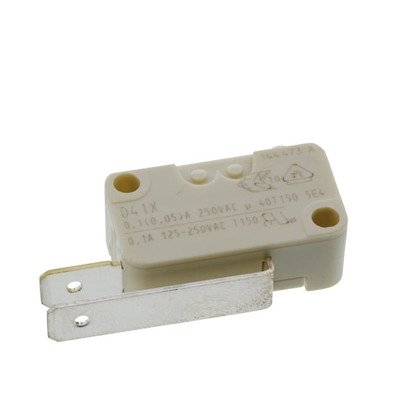

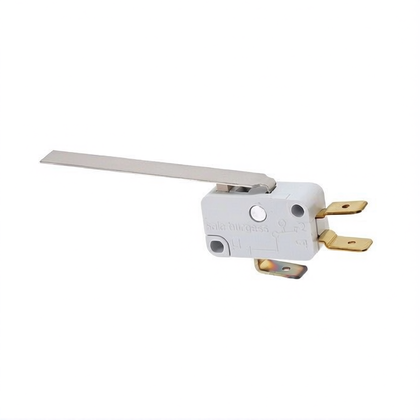

- Mikrowyłącznik zapalacza reaguje na obrót lub wciśnięcie pokrętła zaworu gazowego i przekazuje sygnał do generatora iskry.

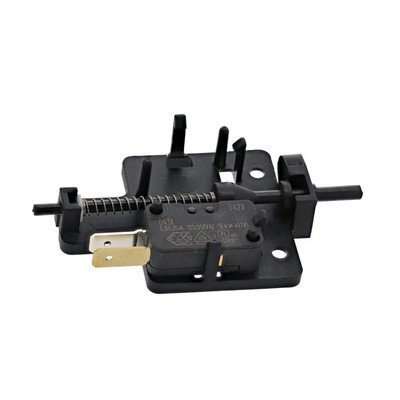

- Przełącznik drzwiowy lub oświetlenia rozpoznaje położenie drzwi albo bezpośrednio steruje lampą.

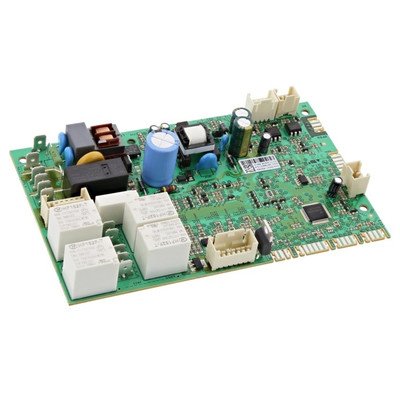

- Potencjometr lub przełącznik współpracujący z modułem nie musi bezpośrednio zasilać grzałki. Może jedynie przekazywać pozycję pokrętła do elektroniki.
Uszkodzenie pokrętła nie oznacza automatycznie awarii części elektrycznej. Jeżeli gałka obraca się bez wyczuwalnego oporu, najpierw obejrzyj jej gniazdo i oś przełącznika. Odpowiednie elementy mechaniczne znajdziesz w kategorii pokręteł Electrolux.
Objawy uszkodzenia przełącznika lub łącznika
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Piekarnik nie uruchamia żadnej funkcji | przełącznik funkcji, zegar wymagający ustawienia, termik, zasilanie, przewody lub moduł | Sprawdź, czy działa wyświetlacz i czy ustawiono czas. Brak wszystkich odbiorników wymaga kontroli wspólnego toru zasilania, a nie tylko pojedynczej grzałki. |
| Nie działa tylko jedna funkcja | wypalony tor selektora, uszkodzona grzałka, wentylator albo połączenie | Jeżeli ten sam odbiornik działa w innym programie, jest mniej prawdopodobne, że sam odbiornik ma przerwę. Trzeba sprawdzić tor właściwy dla wadliwej pozycji przełącznika. |
| Piekarnik grzeje po poruszeniu pokrętłem | zużyte lub nadpalone styki, luźna oś, uszkodzone pokrętło, luźny konektor | Powtarzalna reakcja na zmianę położenia wskazuje na problem mechanizmu lub połączeń przy selektorze, ale wymaga potwierdzenia oględzinami i pomiarem. |
| Pole grzejne pracuje wyłącznie z pełną mocą | sklejone styki regulatora energii, niewłaściwe podłączenie lub usterka sterowania | Normalny regulator okresowo wyłącza pole przy niższej nastawie. Brak cyklicznej pracy po nagrzaniu może wskazywać na regulator, lecz nie dotyczy identycznie każdej konstrukcji elektronicznej. |
| Pole nie grzeje | regulator, grzejnik pola, ogranicznik temperatury, przewody lub zasilanie | Sprawny styk regulatora nie potwierdza sprawności grzejnika. Sam grzejnik i jego połączenia trzeba sprawdzić osobno. |
| Zapalacz nie iskrzy lub iskrzy bez przerwy | mikrowyłącznik, wilgoć po czyszczeniu, wiązka, generator iskry albo mechanizm zaworu | Sprawdź, czy trzpień mikrowyłącznika wraca po zwolnieniu pokrętła. Jeżeli przełącza poprawnie, podejrzenie przechodzi na wiązkę i układ zapłonowy. |
| Oświetlenie nie reaguje na drzwi | wyłącznik drzwiowy, żarówka, oprawka, przewody lub sterowanie | Najpierw sprawdź źródło światła i oprawkę. Dopiero sprawna lampa przy braku reakcji na drzwi kieruje diagnostykę na łącznik i jego obwód. |
Przy problemie z konkretnym sposobem grzania sprawdź również grzałki Electrolux oraz termostaty Electrolux. Niedopiekanie, przegrzewanie lub brak grzania nie stanowią samodzielnego dowodu uszkodzenia selektora.
Oględziny przed pomiarem
Urządzenie musi być odłączone od wszystkich torów zasilania i wystudzone. Piekarnik lub kuchnia podłączone na stałe wymagają bezpiecznego odłączenia w rozdzielnicy oraz potwierdzenia braku napięcia odpowiednim przyrządem. Samo ustawienie pokrętła w pozycji „0” nie odłącza instalacji wewnętrznej.
Po uzyskaniu dostępu do panelu sterowania obejrzyj:
- obudowę przełącznika pod kątem pęknięć, odkształcenia i śladów przegrzania;
- wsuwki konektorowe oraz izolację przewodów — ciemnienie, stopienie i luźna wsuwka wskazują na połączenie o podwyższonej rezystancji;
- oś i zapadki mechanizmu — pokrętło powinno ustawiać część w określonych pozycjach, bez przeskakiwania osi;
- ślady wilgoci, tłuszczu albo zalania w rejonie mikrowyłączników zapalacza;
- zgodność położenia przewodów ze schematem danego urządzenia.
Wypalony konektor należy ocenić razem z przełącznikiem. Założenie nowej części na luźną, przegrzaną wsuwkę może doprowadzić do ponownego nagrzewania styku. Nie naprawiaj obciążonego prądowo połączenia przez przypadkowe doginanie, mostkowanie ani lutowanie bez procedury właściwej dla zastosowanego złącza.
Jak sprawdzić przełącznik miernikiem?
Podstawowym badaniem mechanicznego przełącznika jest pomiar ciągłości lub rezystancji jego torów. Urządzenie musi pozostawać bez napięcia, a przewody badanego toru trzeba odłączyć, aby miernik nie wskazywał przejścia przez grzałkę, lampę, moduł lub inne równoległe połączenie.
- Zrób czytelne zdjęcia wszystkich przewodów i oznaczeń zacisków.
- Odczytaj numery lub symbole wybite przy stykach. Nie opieraj się na kolorach przewodów.
- Ustal z dokumentacji konkretnego modelu, które pary zacisków powinny być zwarte w każdej pozycji.
- Ustaw miernik na test ciągłości albo niski zakres rezystancji i sprawdź najpierw rezystancję zwartych przewodów pomiarowych.
- Zmierz wskazane pary zacisków w pozycji „0” oraz kolejnych pozycjach roboczych.
Zamknięty styk powinien mieć rezystancję zbliżoną do wartości zwartych przewodów pomiarowych, a otwarty powinien wskazywać brak ciągłości. Wynik trzeba jednak porównać ze schematem przełącznika. W części selektorów kilka torów zamyka się równocześnie, a określony zacisk może pozostać niewykorzystany w danym wariancie urządzenia.
Ograniczenie pomiaru: poprawna ciągłość na zimnym, nieobciążonym przełączniku nie wyklucza styku, który rozłącza się po rozgrzaniu albo ma zbyt dużą rezystancję dopiero pod obciążeniem. Z kolei brak przejścia nie oznacza usterki, jeżeli badana para nie powinna być zwarta w wybranej pozycji. Tak samo grzałka może mieć prawidłową ciągłość na zimno, a przerywać dopiero po osiągnięciu temperatury roboczej.
Pomiary napięcia, spadku napięcia i prądu w pracującym piekarniku mogą wykazać usterkę ujawniającą się pod obciążeniem, ale odbywają się przy niebezpiecznym napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedury dla danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak odróżnić przełącznik od innych usterek?
Piekarnik nie grzeje w jednej pozycji
Sprawdź, jakie elementy powinny pracować w wybranej funkcji, a następnie uruchom inne programy wykorzystujące te same odbiorniki. Przykładowo brak dolnego grzania może wynikać z grzałki, jej konektorów lub toru selektora. Jeżeli dolna grzałka działa w oddzielnym programie, jej całkowita przerwa jest mniej prawdopodobna, ale nadal możliwe są usterki okresowe ujawniające się dopiero po nagrzaniu.
Jeśli nie pracuje żadna funkcja, przed wymianą selektora należy wykluczyć brak zasilania, nieustawiony programator, przerwę w zabezpieczeniu termicznym oraz uszkodzenie wspólnego przewodu. W urządzeniach sterowanych elektronicznie przyczyną może być także zegar lub moduł sterujący.
Pole grzejne nie reguluje mocy
Regulator energii nie utrzymuje niższej mocy przez redukcję napięcia. W typowym rozwiązaniu elektromechanicznym zmienia proporcję czasu załączenia i wyłączenia. Cykliczne świecenie kontrolki oraz okresowe nagrzewanie pola przy średniej nastawie może więc być prawidłowe.
Jeżeli pole pozostaje stale załączone niezależnie od ustawienia, odłącz urządzenie i nie używaj go do czasu diagnozy. Możliwe są sklejone styki regulatora, ale również nieprawidłowe połączenie lub usterka modułu. Gdy pole nie grzeje wcale, trzeba zbadać oddzielnie regulator, przewody, ogranicznik i grzejnik.
Zapalacz działa nieprawidłowo
W wielu kuchniach naciśnięcie jednego pokrętła powoduje iskrzenie przy kilku palnikach — samo w sobie nie musi być usterką. Problemem jest brak reakcji wszystkich zapalaczy albo iskrzenie trwające po zwolnieniu pokrętła.
Przy wyłączonym zasilaniu można skontrolować mechaniczne przełączanie mikrowyłącznika i ciągłość jego styków. Jeżeli po czyszczeniu płyty zapalacz pracuje bez przerwy, najpierw pozwól elementom dokładnie wyschnąć. Uszkodzona może być także wiązka lub generator, dostępne w kategorii elementów zapalacza Electrolux.
Przed demontażem kuchni gazowo-elektrycznej zamknij dopływ gazu, jeśli zakres prac wymaga przesunięcia urządzenia lub ingerencji w otoczenie przewodów gazowych. Połączeń gazowych nie wolno sprawdzać płomieniem. Rozłączanie instalacji i kontrolę jej szczelności powinien wykonać uprawniony instalator.
Dostęp i wymiana przełącznika
W piekarniku do zabudowy selektor znajduje się zwykle bezpośrednio za pokrętłem panelu sterowania. Dostęp może wymagać wysunięcia urządzenia z zabudowy oraz zdjęcia górnej osłony. W kuchni wolnostojącej konstrukcja bywa inna: dostęp do przedniego panelu może wymagać zdjęcia elementów górnej części urządzenia. Rozmieszczenie mocowań, osłon i blokady drzwi różni się między seriami.
Typowa kolejność prac obejmuje:
- Odłączenie zasilania, wystudzenie urządzenia i zabezpieczenie ostrych krawędzi.
- Uzyskanie dostępu zgodnie z instrukcją serwisową danego PNC.
- Zdjęcie pokrętła oraz udokumentowanie wszystkich przewodów.
- Oznaczenie konektorów i odłączanie ich za końcówkę, a nie przez ciągnięcie za przewód.
- Odkręcenie mocowania przełącznika i porównanie starej części z nową.
- Przepięcie przewodów zgodnie z oznaczeniami zacisków i wcześniejszą dokumentacją.
- Kontrolę, czy wsuwki trzymają pewnie, przewody nie dotykają gorących elementów, a oś współpracuje z pokrętłem.
- Montaż osłon i sprawdzenie wszystkich funkcji urządzenia.
Nie obracaj nowego selektora i pokrętła niezależnie przed montażem bez zaznaczenia pozycji „0”. Przesunięcie ich względem siebie może sprawić, że symbole na panelu nie będą odpowiadały faktycznie załączonym obwodom.
Jak dobrać przełącznik Electrolux?
Podstawą doboru jest pełny, 11-cyfrowy numer PNC/Prod.No. odczytany z tabliczki znamionowej. Sam model, taki jak EOB, EOC lub EKC z dalszym ciągiem znaków, może występować w kilku wersjach technicznych.
Przy porównywaniu części znaczenie mają między innymi:
- numer katalogowy i potwierdzona zgodność z PNC;
- przeznaczenie: funkcje piekarnika, moc pola, oświetlenie, drzwi lub zapalacz;
- liczba pozycji roboczych i układ krzywek;
- oznaczenia oraz schemat zwierania zacisków;
- pojedynczy lub podwójny obwód pola grzejnego;
- kształt osi, mocowanie i współpraca z pokrętłem;
- wersja przełącznika mechanicznego albo elementu komunikującego się z elektroniką.
Identyczna liczba konektorów nie potwierdza zgodności. Dwa przełączniki mogą wyglądać podobnie, lecz zwierać inne tory lub pracować z innym obciążeniem. Nie należy także zakładać, że przewody trzeba podłączyć w tych samych miejscach tylko dlatego, że obudowa zamiennika ma podobny układ.
Przed zamówieniem odczytaj pełny PNC z tabliczki znamionowej i porównaj numer części. Jeżeli oznaczenie jest nieczytelne, wykonaj zdjęcie całej tabliczki oraz starego przełącznika z widocznymi numerami i układem zacisków.
FAQ – przełączniki i łączniki Electrolux
Czy brak grzania oznacza uszkodzony przełącznik funkcji?
Nie. Podobny objaw powodują uszkodzone grzałki, przewody, termostaty, zabezpieczenia termiczne, programator lub moduł. Podejrzenie przełącznika jest silniejsze, gdy problem dotyczy konkretnej pozycji albo działanie zmienia się po poruszeniu pokrętłem.
Czy przełącznik można sprawdzić bez schematu?
Można wykryć wyraźnie wypalone styki, luźne konektory lub brak jakiegokolwiek przełączania, ale pełna ocena wymaga informacji, które zaciski mają być zwarte w poszczególnych pozycjach. Bez schematu łatwo uznać prawidłowo otwarty tor za uszkodzony.
Dlaczego nowy przełącznik ponownie się przegrzewa?
Przyczyną może być pozostawiona luźna lub nadpalona wsuwka, źle wykonane połączenie, uszkodzenie przewodu albo niewłaściwy wariant części. Po stwierdzeniu przegrzania trzeba ocenić cały obciążony tor, a nie wymieniać wyłącznie plastikową obudowę przełącznika.
Czy regulator energii jest tym samym co termostat?
Nie. Regulator energii steruje średnią mocą pola przez cykliczne załączanie zasilania. Termostat reaguje na temperaturę. Części mogą wyglądać podobnie i mieć pokrętło, lecz nie są wzajemnie zamienne.
Gdzie znaleźć PNC urządzenia Electrolux?
PNC jest zapisany na tabliczce znamionowej jako Prod.No. Miejsce tabliczki zależy od urządzenia: w piekarniku bywa widoczna po otwarciu drzwi, a w kuchni lub płycie może znajdować się na obudowie w miejscu dostępnym po wysunięciu urządzenia. Do doboru przepisz cały 11-cyfrowy numer.
Czy można zamienić przewody miejscami, kierując się zdjęciem starego przełącznika?
Tylko wtedy, gdy nowa część ma potwierdzoną zgodność i identyczne oznaczenia zacisków. Zdjęcie jest ważnym zabezpieczeniem, ale nie zastępuje schematu ani zgodności katalogowej, zwłaszcza gdy producent zmienił konstrukcję części zamiennej.
