Programatory, sterowniki i elektronika do mikrofalówek AEG
Programatory i sterowniki do mikrofalówek AEG mogą odpowiadać za obsługę wyświetlacza, klawiatury oraz załączanie poszczególnych funkcji. Brak reakcji panelu, samoczynne resetowanie lub niewykonywanie programu nie przesądza jednak o awarii modułu. Przed zakupem warto wykluczyć zasilanie, zabezpieczenia i przełączniki drzwi, a część dobrać według pełnego numeru PNC.
Kiedy podejrzewać programator lub moduł sterujący mikrofalówki AEG?

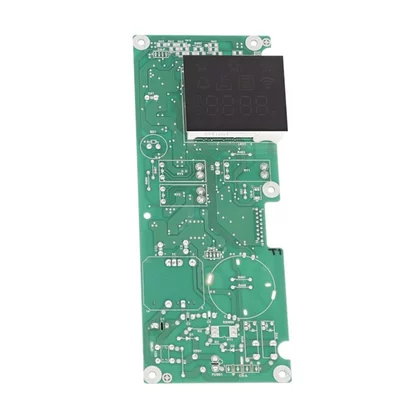

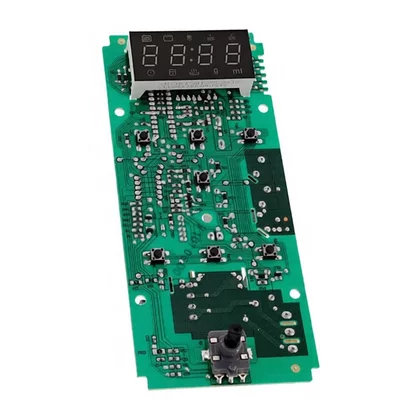

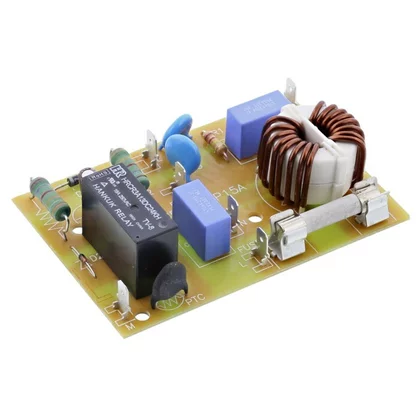

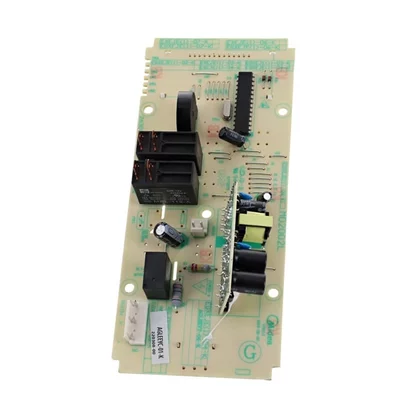

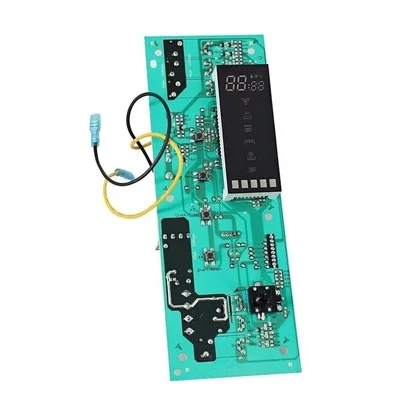

Elektronika mikrofalówki może obejmować kilka odrębnych elementów: płytę sterującą z zasilaczem i przekaźnikami, płytkę wyświetlacza, panel dotykowy lub klawiaturę, regulator czasu i mocy, moduł wejściowy albo osobną płytę mocy. Nazwy handlowe bywają podobne, lecz części te nie zawsze tworzą jeden wymienny zespół.
Objawy zależą od tego, która sekcja uległa uszkodzeniu:
- ciemny wyświetlacz i całkowity brak reakcji mogą wynikać z przerwy w zasilaniu, przepalonego bezpiecznika, otwartego zabezpieczenia termicznego, uszkodzonego przewodu lub złącza, a dopiero później z awarii zasilacza na module;
- działający wyświetlacz, ale brak reakcji części klawiszy częściej kieruje diagnostykę w stronę klawiatury membranowej, panelu dotykowego, wybieraka lub połączenia panelu z płytą niż całego modułu mocy;
- odliczanie czasu bez podgrzewania nie jest dowodem uszkodzenia programatora. Przyczyną może być układ blokad drzwi, przekaźnik wykonawczy, przewody albo obwód wysokiego napięcia z magnetronem, transformatorem lub inwerterem, diodą i kondensatorem;
- samoczynne resetowanie, miganie wyświetlacza lub utrata ustawień może wskazywać na niestabilne zasilanie elektroniki, luźne złącze, zawilgocenie, uszkodzenie elementów zasilacza albo pęknięte połączenie lutowane;
- brak pojedynczej funkcji, na przykład obrotu talerza, wentylatora lub oświetlenia, wymaga sprawdzenia także samego odbiornika i jego przewodów. Niesprawność wyjścia sterującego jest tylko jedną z możliwości;

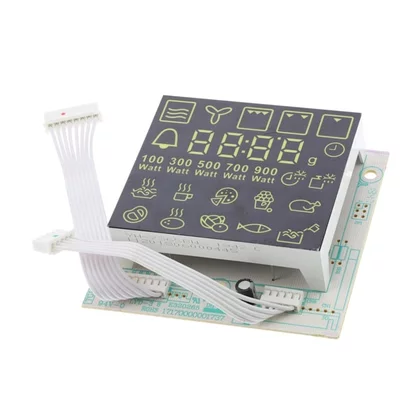

- nieprawidłowe segmenty lub częściowo ciemny wyświetlacz mogą oznaczać uszkodzenie samego wyświetlacza, jego sterownika, połączeń albo całej płytki interfejsu. Jeżeli pozostałe funkcje działają, nie należy automatycznie wymieniać głównego modułu.
Diagnostyka przed zakupem elektroniki
Mikrofalówka jest całkowicie martwa
Najpierw sprawdź gniazdo, przewód zasilający oraz sposób podłączenia urządzenia. W modelu do zabudowy warto również wykluczyć wyłączony obwód lub zadziałanie zabezpieczenia instalacji. Krótkie odłączenie zasilania może skasować zawieszenie sterownika, lecz powtarzające się zaniki działania wymagają znalezienia przyczyny.
Dalsza kontrola bezpieczników, zabezpieczeń termicznych i obwodu wejściowego wymaga zdjęcia obudowy. Pomiary ciągłości wykonuje się wyłącznie przy urządzeniu odłączonym od sieci, po odizolowaniu badanego elementu od obwodu zgodnie ze schematem konkretnego modelu. Sprawny bezpiecznik powinien przewodzić, natomiast przerwa oznacza jego zadziałanie lub uszkodzenie. Sam wynik nie wyjaśnia jednak przyczyny przepalenia. Przed włożeniem nowego bezpiecznika trzeba wykluczyć zwarcie i zastosować dokładnie właściwy typ, prąd, napięcie oraz charakterystykę czasową. Bezpieczników i termików nie wolno mostkować.
Jeśli napięcie docierało do wejścia płyty, a jej niskonapięciowa sekcja zasilająca nie pracuje, przyczyna może znajdować się na module. Pomiar napięć na zasilanej płytce nie jest czynnością dla użytkownika. Wymaga dokumentacji serwisowej, separacji, odpowiednich przyrządów i kwalifikacji.
Wyświetlacz działa, lecz urządzenie nie rozpoczyna programu
Sprawdź najpierw, czy aktywna jest blokada panelu oraz czy drzwi domykają się bez nadmiernego luzu. W mikrofalówce znajduje się układ przełączników bezpieczeństwa współpracujących z zaczepami drzwi. Uszkodzony przełącznik, przesunięty wspornik albo zużyty mechanizm zamka może spowodować, że sterownik nie otrzyma prawidłowej informacji o zamknięciu komory.
Po odłączeniu przewodów i zgodnie ze schematem można zbadać przełącznik omomierzem. Należy rozpoznać zaciski COM, NO i NC, ponieważ różne styki mają działać odwrotnie. Stan ciągłości powinien zmieniać się jednoznacznie podczas naciskania trzpienia. Test trzeba wykonać dla każdego przełącznika oraz uzupełnić kontrolą jego mocowania i kolejności zadziałania. Prawidłowy pomiar elementu wyjętego z uchwytu nie potwierdza, że zaczep drzwi uruchamia go we właściwym momencie.
Nie uruchamiaj mikrofalówki z otwartą obudową, wypiętym przełącznikiem ani zmostkowaną blokadą. Jeżeli podejrzenie dotyczy drzwi lub układu interlock, właściwa naprawa wymaga procedury serwisowej i końcowej kontroli zabezpieczeń.
Pomocne części związane z tym obwodem znajdują się w kategorii mikrowłączników i przełączników do mikrofalówek AEG.
Program jest wykonywany, ale potrawa pozostaje zimna
Jeśli pracuje wyświetlacz, wentylator, oświetlenie i talerz, moduł logiczny przynajmniej częściowo realizuje program. Nadal możliwe jest uszkodzenie przekaźnika lub wyjścia sterującego, ale przed wymianą całej elektroniki trzeba sprawdzić tor wykonawczy oraz układ wysokiego napięcia.
Kontrola samej cewki lub styków przekaźnika przy wyłączonym urządzeniu nie rozstrzyga, czy procesor prawidłowo nim steruje podczas programu. Przekaźnik może przełączać bez obciążenia, a mieć wypalone styki o dużej rezystancji. Z kolei sprawny przekaźnik nie zadziała, jeżeli moduł celowo blokuje start z powodu sygnału z drzwi, czujnika temperatury lub innego zabezpieczenia.
Elementy obwodu wysokiego napięcia wymagają osobnej diagnostyki. Właściwe kategorie to między innymi bezpieczniki HV i diody do mikrofalówek AEG oraz magnetrony i transformatory do mikrofalówek AEG.
Nie działają tylko wybrane przyciski
Jeśli część klawiszy reaguje, a część pozostaje martwa, sprawdza się przede wszystkim powierzchnię panelu, taśmę połączeniową, złącze i matrycę klawiatury. Zabrudzenie lub wilgoć mogą powodować nieprawidłowe odczyty, jednak nie należy zalewać panelu preparatem czyszczącym ani pocierać ścieżek przewodzących.
Pomiar matrycy klawiatury wymaga znajomości układu jej wyprowadzeń. Omomierz może wykazać zmianę rezystancji pomiędzy odpowiednią parą linii po naciśnięciu klawisza, ale przypadkowe przykładanie sond do wszystkich pinów nie daje wiarygodnej diagnozy. W panelach dotykowych sposób sprawdzania zależy od zastosowanej technologii i często wymaga dokumentacji lub testu z właściwym modułem.
Jeżeli na ekranie brakuje segmentów, oceń oddzielnie działanie urządzenia i czytelność wskazań. Sprawne podgrzewanie przy wadliwym obrazie sugeruje, że problem może być ograniczony do płytki wyświetlacza lub jej sterowania. Nie w każdym wykonaniu wyświetlacz jest dostępny jako osobny element.
Oględziny wymontowanego modułu
Po bezpiecznym uzyskaniu dostępu warto szukać:
- śladów wilgoci, tłuszczu i korozji przy panelu;
- nadpalonych złączy, przebarwień laminatu i przerwanych ścieżek;
- luźnych konektorów lub przewodów wysuniętych z obudowy wtyczki;
- pękniętych lutów przy ciężkich elementach, złączach i przekaźnikach;
- uszkodzonych elementów sekcji zasilającej, takich jak kondensatory, rezystory bezpiecznikowe lub elementy przetwornicy.
Brak widocznych uszkodzeń nie potwierdza sprawności płyty. Podobnie znalezienie nadpalonego przekaźnika nie zwalnia z kontroli obciążenia, które mogło spowodować przegrzanie jego styków. Zwęglony laminat może wymagać usunięcia przewodzącego osadu i oceny odstępów izolacyjnych, a nie tylko zalutowania ścieżki.
Naprawa na poziomie elementów bywa możliwa, lecz powinna obejmować ustalenie przyczyny, dobór komponentu o właściwych parametrach, kontrolę połączeń oraz próbę pod obciążeniem. Przekaźnika nie dobiera się wyłącznie po rozstawie nóżek — liczą się napięcie cewki, układ i obciążalność styków, materiał styków oraz wymagane odstępy izolacyjne.
Dostęp i wymiana sterownika
W wielu mikrofalówkach elektronika panelu znajduje się za przednią konsolą. W urządzeniach do zabudowy dostęp może wymagać wcześniejszego wysunięcia sprzętu z mebla zgodnie z instrukcją instalacji. Konstrukcja panelu, liczba płytek i sposób mocowania różnią się pomiędzy modelami, dlatego nie należy zakładać jednej kolejności demontażu.
Przed rozłączeniem przewodów wykonuje się wyraźne zdjęcia wszystkich złączy i ich prowadzenia. Wtyczki należy chwytać za obudowy, zwalniając zatrzaski, a nie ciągnąć za przewody. Trzeba zachować przewód ochronny, osłony izolacyjne, uchwyty przewodów i pierwotne odstępy od części nagrzewających się oraz obwodu wysokiego napięcia.
Wnętrze mikrofalówki zawiera obwód wysokiego napięcia i kondensator, który może zachować niebezpieczny ładunek po odłączeniu zasilania. Samo wyjęcie wtyczki nie jest wystarczającym zabezpieczeniem do pracy wewnątrz urządzenia. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, procedury właściwej dla modelu oraz odpowiednich narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Po montażu obudowa musi zostać całkowicie zamknięta przed uruchomieniem. Technik powinien sprawdzić działanie panelu, wszystkich programów, wentylatora, oświetlenia i talerza, a także prawidłową pracę blokad drzwi. Po ingerencji mogącej zmienić ustawienie drzwi, zamków, przełączników lub ekranowania wymagana jest kontrola według instrukcji serwisowej, w tym odpowiedni pomiar emisji mikrofal.
Jak dobrać programator lub elektronikę do mikrofalówki AEG?
Podstawą doboru jest pełny numer PNC / Prod.No., a nie samo zdjęcie modułu ani skrócona nazwa modelu. W urządzeniach AEG numer produktu może obejmować dziewięciocyfrową część główną oraz dwucyfrowe oznaczenie wariantu. Do weryfikacji należy przepisać cały numer dokładnie tak, jak na tabliczce znamionowej.
Przy porównaniu części istotne są również:
- numer katalogowy producenta;
- przeznaczenie płyty: interfejs, wyświetlacz, moduł mocy lub kompletny panel;
- rodzaj i rozmieszczenie złączy oraz sposób mocowania;
- wersja urządzenia i jego wyposażenie, na przykład grill lub funkcje piekarnika;
- status modułu: skonfigurowany, nieskonfigurowany albo wymagający przeniesienia ustawień;
- numery i oznaczenia wersji umieszczone na starej płytce.
Identyczny wygląd nie potwierdza zgodności. Płyty korzystające z tego samego laminatu mogą mieć inne komponenty, oprogramowanie lub konfigurację wyjść. Nie każdy moduł wymaga programowania, ale określenia „skonfigurowany” i „nieskonfigurowany” w nazwie części należy traktować jako istotną informację, a nie synonimy.
Przed zamówieniem odczytaj pełny PNC, model i numer seryjny, a następnie porównaj je z wykazem zastosowań części. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz obu stron starego modułu z widocznymi etykietami i złączami.
FAQ – programatory i elektronika mikrofalówek AEG
Czy brak podgrzewania oznacza uszkodzony programator?
Nie. Jeżeli czas jest odliczany, przyczyną może być przekaźnik lub sterowanie, ale także blokada drzwi, przewody oraz elementy obwodu wysokiego napięcia. Moduł warto kupić dopiero po zawężeniu diagnozy.
Czy ciemny wyświetlacz potwierdza awarię modułu?
Nie potwierdza jej samodzielnie. Najpierw trzeba sprawdzić doprowadzenie zasilania, bezpieczniki, zabezpieczenia termiczne, przewody i złącza. Dopiero obecność prawidłowego zasilania na wejściu płyty kieruje diagnostykę do jej sekcji zasilającej.
Czy można sprawdzić moduł zwykłym multimetrem?
Miernik pozwala wykryć część usterek, takich jak przerwane połączenie, uszkodzony bezpiecznik, zwarcie lub wadliwy styk przekaźnika. Nie potwierdzi jednak poprawności procesora, oprogramowania ani działania płyty we wszystkich warunkach obciążenia.
Czy można zamontować moduł o takich samych złączach?
Nie należy opierać doboru wyłącznie na złączach. Zgodność musi wynikać z pełnego PNC urządzenia i numeru katalogowego części. Znaczenie mogą mieć także wersja oprogramowania, wyposażenie mikrofalówki i konfiguracja modułu.
Czy każdy nowy programator AEG wymaga zaprogramowania?
Nie. Dostępne są moduły skonfigurowane, nieskonfigurowane i takie, które działają po bezpośrednim montażu. Status konkretnej części trzeba sprawdzić w jej dokumentacji i zastosowaniach katalogowych.
Dlaczego po wymianie modułu urządzenie nadal nie działa?
Możliwa jest błędna diagnoza, niezgodny wariant części, niepełne wpięcie złącza, niewłaściwa konfiguracja albo usterka podzespołu wykonawczego. Należy ponownie przeanalizować pierwotny objaw, zamiast wymieniać kolejne elementy na próbę.
