Oświetlenie wnętrza, moduły LED i projektory podłogowe do zmywarek AEG
Oświetlenie do zmywarek AEG obejmuje lampki komory, moduły i płytki LED, dyfuzory, oprawy, uszczelnienia oraz projektory Beam-on-Floor i TimeBeam. Brak światła może wynikać z awarii lampy, przewodów, złącza lub sygnału drzwi. Przed zakupem ustal rodzaj funkcji i sprawdź pełny numer PNC z tabliczki znamionowej.
Oświetlenie wnętrza i wskaźnik podłogowy to różne układy
W zmywarkach AEG można spotkać kilka elementów, które potocznie nazywa się lampką lub diodą. Nie są one wzajemnie zamienne:
- oświetlenie komory ułatwia wkładanie i wyjmowanie naczyń; w wyposażonych w nie modelach włącza się po odpowiednim otwarciu drzwi i gaśnie po ich zamknięciu lub po określonym czasie,
- Beam-on-Floor rzuca na podłogę kolorową wiązkę informującą o stanie programu,
- TimeBeam wyświetla na podłodze czas, komunikat zakończenia lub kod alarmu,
- dioda kontrolna może sygnalizować stan urządzenia bez oświetlania komory,
- dyfuzor, klosz, oprawa, kołnierz i uszczelka nie wytwarzają światła, lecz ustalają jego kierunek, chronią moduł i uszczelniają przejście przez obudowę.
W Beam-on-Floor czerwone światło podczas programu i zielone po jego zakończeniu są normalnym sposobem sygnalizacji. Migająca czerwona wiązka oznacza zgłoszenie usterki zmywarki, a nie automatycznie uszkodzenie projektora. W modelu z TimeBeam kod wyświetlony na podłodze należy interpretować według instrukcji właściwej dla pełnego PNC.
Brak światła – od czego zacząć diagnostykę?
Najpierw potwierdź w instrukcji urządzenia, czy dany wariant rzeczywiście ma oświetlenie komory, Beam-on-Floor albo TimeBeam. Modele o podobnej nazwie handlowej mogą różnić się wyposażeniem.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Lampka komory nie zapala się | Niewłaściwa pozycja drzwi, wyłączone urządzenie, uszkodzona lampa, złącze, wiązka lub sygnał drzwi | Otwórz drzwi szerzej niż przy automatycznym uchyleniu AirDry; sprawdź, czy panel reaguje na otwieranie i zamykanie | Zapalenie po szerszym otwarciu oznacza prawidłowe działanie. Brak reakcji innych funkcji zależnych od drzwi zwiększa podejrzenie zamka, czujnika albo jego przewodów, ale nie przesądza o przyczynie |
| Nie działa tylko jedna lampka lub jedna strona oświetlenia | Moduł LED, połączenie, wilgoć, korozja albo lokalne uszkodzenie przewodu | Porównaj obie strony, obejrzyj oprawę i złącze po odłączeniu zasilania | Jednostronna usterka bardziej wskazuje na lokalny element niż na całkowity brak zasilania zmywarki |
| Światło miga lub gaśnie przy poruszaniu drzwiami | Luźne złącze albo przewód przełamany w strefie zginania | Przy odłączonym urządzeniu skontroluj wiązkę w drzwiach i w pobliżu zawiasu | Zmiana objawu zależna od kąta drzwi jest ważną wskazówką dotyczącą przewodu lub styku |
| Projektor podłogowy nie świeci podczas programu | Brak tej funkcji w wariancie, słaba widoczność wiązki, przestawiony projektor, uszkodzony moduł, przewody albo sterowanie | Zaciemnij otoczenie, oczyść okno optyczne i sprawdź instrukcję konkretnego modelu | Słaby obraz na jasnej lub silnie oświetlonej podłodze nie dowodzi awarii. Całkowity brak wiązki wymaga kontroli układu |
| Obraz TimeBeam jest rozmyty, przesunięty lub niepełny | Zabrudzony dyfuzor, niewłaściwe ustawienie, uszkodzona optyka albo nieprawidłowo zamontowany front | Obejrzyj soczewkę i położenie projektora bez zmiany fabrycznych regulacji na próbę | Wyraźne świecenie bez czytelnego obrazu kieruje diagnostykę ku optyce i ustawieniu, a nie samej diodzie |
| Wokół lampki widać wodę lub zacieki | Uszkodzony klosz, uszczelka, oprawa albo nieprawidłowy wcześniejszy montaż | Nie uruchamiaj kolejnego programu przed ustaleniem miejsca przecieku | Wymiana samego źródła światła nie usunie nieszczelności; należy sprawdzić cały uszczelniany zespół |
Jeżeli nie świeci panel, oświetlenie i projektor, a zmywarka nie reaguje, nie zaczynaj od zakupu lampki. Najpierw trzeba sprawdzić zasilanie urządzenia i układ sterowania. Odpowiednie elementy znajdują się w kategorii panele sterowania, programatory i wyświetlacze do zmywarek AEG.
Oględziny i pomiary przewodów
Przed demontażem odłącz zmywarkę od sieci, zamknij dopływ wody i upewnij się, że elementy w drzwiach nie są mokre. Po uzyskaniu dostępu warto sprawdzić:
- Czy złącze lampy jest całkowicie wsunięte, nie ma śladów przegrzania, nalotu ani wody.
- Czy przewody nie są przycięte przez poszycie drzwi, naprężone lub przełamane w miejscu wielokrotnego zginania.
- Czy oprawa, klosz i kołnierz nie mają pęknięć, a uszczelka nie jest podwinięta, stwardniała lub zdeformowana.
- Czy dyfuzor i okno projektora są czyste oraz prawidłowo osadzone.
Ciągłość przewodu mierzy się po odłączeniu obu jego końców od modułów. Niski i stabilny wynik wskazuje na zachowaną ciągłość, natomiast przerwa lub wynik zmieniający się podczas delikatnego poruszania wiązką wskazuje na uszkodzenie. Sam prawidłowy pomiar w nieruchomej pozycji nie wyklucza pęknięcia, które ujawnia się dopiero przy otwieraniu drzwi.
Test diody multimetrem ma sens wyłącznie wtedy, gdy znane są wyprowadzenia badanego elementu. Lampka może zawierać kilka diod, rezystory, sterownik prądowy lub płytkę PCB, dlatego brak świecenia w funkcji testu diody nie zawsze oznacza uszkodzenie całego modułu. Nie podawaj napięcia z przypadkowego zasilacza i nie dobieraj rezystora na podstawie wyglądu starej diody.
Pomiar napięcia w działającym urządzeniu powinien wykonywać wykwalifikowany technik według dokumentacji konkretnego PNC. Brak napięcia na złączu lampki nie potwierdza od razu awarii głównego modułu: wcześniej trzeba wykluczyć wiązkę, połączenia i wejście informujące sterownik o położeniu drzwi.
Opisane pomiary pod napięciem oraz naprawy płytek wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak uzyskać dostęp do lampki lub projektora?
Konstrukcja zależy od rodzaju zmywarki i wersji drzwi. Lampka komory może tworzyć uszczelniony zespół przechodzący przez ścianę komory, natomiast projektor podłogowy bywa zamontowany w dolnej części urządzenia albo pomiędzy zewnętrznym i wewnętrznym poszyciem drzwi. Dostęp może wymagać zdjęcia cokołu zabudowy, frontu meblowego lub zewnętrznego panelu drzwi.
Przed rozłączeniem instalacji zrób zdjęcia przebiegu przewodów i oznacz złącza. Podczas zdejmowania poszycia podtrzymuj panel – gwałtowne odsunięcie może wyrwać przewód ochronny, wiązkę projektora albo przewody panelu sterowania. Nie opieraj ciężaru drzwi na przewodach i nie zamieniaj podobnych wtyczek bez potwierdzenia ich położenia.
Jeżeli usterka dotyczy również zamka, prowadzenia przewodów lub mechanicznych elementów drzwi, pomocna będzie kategoria elementy drzwi zmywarki AEG.

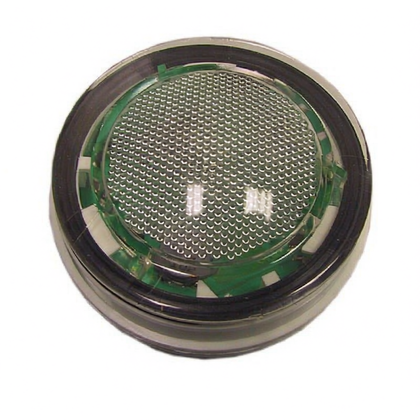

Wymiana modułu LED, klosza lub uszczelnienia
Po wyjęciu starego elementu porównaj z nowym położenie zatrzasków, prowadzenie przewodu, złącze, stronę montażu i kształt powierzchni uszczelniającej. Miejsce osadzenia uszczelki powinno być czyste, gładkie i pozbawione resztek starego uszczelnienia. Nie stosuj przypadkowego silikonu, jeśli procedura serwisowa lub konstrukcja części go nie przewiduje.
Przy projektorze ważne jest nie tylko podłączenie elektryczne, ale również prawidłowy kierunek i osadzenie optyki. Przekręcony moduł może świecić, lecz rzucać wiązkę pod drzwi, na cokół albo poza czytelny obszar. Dyfuzory oznaczone jako lewe i prawe należy montować po właściwej stronie.
Po złożeniu sprawdź najpierw działanie przy otwieraniu drzwi oraz podczas krótkiego programu. Następnie skontroluj, czy wokół lampki, klosza i dolnej części drzwi nie pojawia się wilgoć. Nieprawidłowa wymiana oświetlenia komory może spowodować przeciek, dlatego test szczelności jest równie ważny jak sprawdzenie światła.
Jak dobrać oświetlenie do zmywarki AEG?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej, a nie sama nazwa modelu. W nowszych materiałach AEG PNC jest opisywany jako 11-cyfrowy numer produktu. Przepisz go w całości, łącznie z końcowym wariantem wykonania widocznym na tabliczce.
Przy porównywaniu części sprawdź:
- numer katalogowy modułu lub kompletnego zestawu,
- rodzaj funkcji: oświetlenie komory, Beam-on-Floor, TimeBeam czy zwykła kontrolka,
- stronę montażu oraz kształt dyfuzora i oprawy,
- rodzaj złącza i przebieg przewodu,
- sposób mocowania oraz wymiary powierzchni uszczelniającej,
- obecność klosza, kołnierza, wspornika i uszczelki w zestawie,
- zgodność płytki PCB lub sterownika z wersją urządzenia.
Identyczny klosz nie oznacza, że znajdujący się za nim moduł ma takie same parametry. Z kolei numer widoczny na samej płytce może być oznaczeniem produkcyjnym, a nie numerem części zamiennej. Najbezpieczniejszy następny krok to odczytanie pełnego PNC i porównanie numeru części w katalogu dla tego wariantu. Pozostałe grupy podzespołów znajdziesz w kategorii części do zmywarek AEG.
FAQ – oświetlenie zmywarek AEG
Dlaczego lampka nie świeci po automatycznym uchyleniu drzwi przez AirDry?
Przy niewielkim uchyleniu służącym do suszenia oświetlenie komory może pozostać wyłączone. Otwórz drzwi szerzej. Jeśli lampka zapala się dopiero wtedy, układ działa zgodnie z przewidzianą logiką.
Czy migająca czerwona lampka na podłodze oznacza uszkodzony projektor?
Nie. W systemie Beam-on-Floor migająca czerwona wiązka może sygnalizować usterkę zmywarki. Jeżeli światło jest widoczne, sam projektor działa przynajmniej częściowo; trzeba odczytać pozostałe komunikaty i sprawdzić instrukcję danego PNC.
Czy można sprawdzić moduł LED omomierzem?
Pomiar ciągłości jest przydatny dla przewodów i prostych połączeń. Nie potwierdza jednak sprawności kompletnej lampy z elektroniką sterującą. Test diody wykonuj tylko przy znanym układzie wyprowadzeń i odłączonym module.
Dlaczego nowy projektor świeci, ale obraz jest niewyraźny?
Przyczyną może być zabrudzone lub niewłaściwe okno optyczne, źle osadzony dyfuzor, pomylona strona części albo zmieniony kąt modułu. Przed podejrzeniem elektroniki sprawdź montaż optyki i zgodność zestawu z PNC.
Czy przy wymianie lampki trzeba wymienić uszczelkę?
Jeżeli uszczelka jest częścią zestawu, została odkształcona albo katalog przewiduje jej wymianę, nie należy ponownie montować zużytego elementu. Nieszczelne osadzenie lampy może doprowadzić do wycieku, nawet gdy oświetlenie działa prawidłowo.
Gdzie znajduje się PNC zmywarki AEG?
Tabliczka znamionowa jest dostępna po otwarciu drzwi, zwykle na ich krawędzi lub przy obrzeżu komory. Potrzebny jest pełny numer zapisany obok oznaczenia PNC albo Prod.No.; samo oznaczenie modelu nie gwarantuje zgodności części.
