Moduły sterujące i przewody zasilające do odkurzaczy AEG
Moduły sterujące i przewody zasilające do odkurzaczy AEG odpowiadają m.in. za uruchamianie, regulację mocy, sterowanie z uchwytu oraz doprowadzenie energii. Przerywanie pracy przy poruszaniu kablem wskazuje raczej na przewód lub zwijacz niż samą elektronikę. Przed zakupem sprawdź obwód zasilania, a część dobierz według pełnego PNC/Prod.No. z tabliczki znamionowej.
Moduł sterujący czy przewód zasilający – od czego zacząć diagnostykę?
Brak reakcji odkurzacza nie oznacza automatycznie uszkodzenia modułu. W klasycznym odkurzaczu sieciowym zasilanie przechodzi przez wtyczkę, przewód, styki zwijacza i włącznik, a dopiero później przez układ sterowania do silnika. Przed zakupem płytki należy więc wykluczyć elementy znajdujące się wcześniej w obwodzie.
Jeżeli odkurzacz wyłączył się podczas pracy, najpierw sprawdź także drożność worka lub pojemnika, filtrów, węża, rury i ssawki. Ograniczony przepływ powietrza może doprowadzić do przegrzania oraz zadziałania zabezpieczenia termicznego. Po ostygnięciu urządzenie może ponownie ruszyć, mimo że moduł i przewód są sprawne. Odpowiednie filtry do odkurzaczy AEG warto skontrolować przed rozbieraniem korpusu.
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Brak jakiejkolwiek reakcji | gniazdko, wtyczka, przerwany przewód, styki zwijacza, włącznik, moduł, silnik | sprawdź gniazdko innym urządzeniem, obejrzyj kabel i wykonaj pomiar ciągłości odłączonego przewodu |
| Odkurzacz przerywa przy wysuwaniu lub zwijaniu kabla | pęknięta żyła, nadpalone albo zużyte styki ślizgowe zwijacza | obserwuj, czy usterka zależy od długości i położenia przewodu; zmierz ciągłość podczas delikatnego poruszania kablem |
| Kabel nie zwija się | zakleszczenie, zabrudzenie mechanizmu, uszkodzona sprężyna lub bęben | odwiń przewód bez szarpania i sprawdź pracę hamulca; usterka mechaniczna nie przesądza o braku przewodzenia |
| Kabel sam wciąga się do obudowy | niesprawny hamulec, zabrudzona rolka lub osłabiony docisk | sprawdź mechanizm blokujący; sprężyna zwijająca może być całkowicie sprawna |

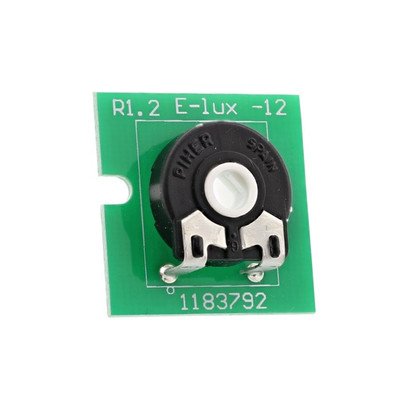

| Silnik pracuje, ale regulacja mocy nie reaguje | regulator, potencjometr, sterowanie w uchwycie, połączenia, moduł lub sam silnik | sprawdź, czy polecenia są sygnalizowane na panelu i czy przewody oraz złącza nie są przerwane |
| Panel działa, lecz silnik nie rusza | moduł wykonawczy, silnik, szczotki silnika, przewody lub zabezpieczenie termiczne | działający wyświetlacz potwierdza tylko część zasilania elektroniki, nie sprawność wyjścia silnika |
| Sterowanie z rękojeści nie działa | bateria pilota, rozparowanie, płytka uchwytu, przewody w wężu lub odbiornik w korpusie | zacznij od procedury i zasilania właściwych dla danego modelu; nie wymieniaj od razu głównego modułu |
Jak sprawdzić przewód i zwijacz multimetrem?
Pomiar wykonuje się przy wtyczce wyjętej z gniazdka oraz po odłączeniu wyjść zwijacza od pozostałego obwodu. Dzięki temu miernik bada konkretną żyłę przewodu, a nie równoległe ścieżki przez silnik, moduł lub elementy przeciwzakłóceniowe.
- Zrób zdjęcie połączeń i oznacz konektory przed ich wypięciem.
- Ustaw multimetr na test ciągłości lub najniższy odpowiedni zakres rezystancji.
- Przyłóż jedną sondę do pierwszego styku wtyczki, a drugą do odpowiadającego mu wyjścia przewodu lub zwijacza.
- Powtórz badanie dla drugiej żyły. Nie zakładaj przyporządkowania na podstawie koloru wewnętrznych przewodów, dopóki nie potwierdzisz go pomiarem.
- Powoli wysuwaj i zwijaj kabel oraz lekko poruszaj nim przy wtyczce i przy wejściu do bębna.
Sprawna żyła powinna utrzymywać ciągłość i niską, stabilną rezystancję zbliżoną do rezystancji przewodów pomiarowych. Wskazanie OL, brak sygnału albo skoki wyniku podczas zginania oznaczają przerwę lub niestabilny styk. Jeżeli sam kabel ma ciągłość, ale pomiar przez kompletny zwijacz zanika, należy sprawdzić pierścienie i styki ślizgowe oraz ich połączenia.
Taki test nie potwierdza jeszcze, że zwijacz prawidłowo przewodzi duży prąd podczas pracy. Nadpalony albo słabo dociskany styk może przejść test ciągłości, a mimo to nagrzewać się i przerywać pod obciążeniem. Zwykły próbnik neonowy również nie zastępuje pomiaru ciągłości – może świecić od napięcia pojawiającego się na przerwanym, biegnącym obok zasilanej żyły przewodzie.
Widoczne pęknięcie izolacji, odsłonięta żyła, nadtopiona wtyczka lub zapach przegrzanego tworzywa są podstawą do zaprzestania użytkowania urządzenia. Uszkodzonego przewodu sieciowego nie należy trwale naprawiać przez skręcanie żył i owinięcie miejsca taśmą.

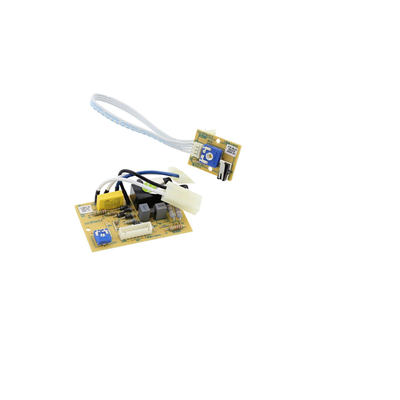

Kiedy podejrzewać moduł sterujący?
Moduł można podejrzewać dopiero po potwierdzeniu ciągłości przewodu, sprawności zwijacza, połączeń i włącznika odkurzacza AEG. Istotne są także stan silnika oraz drożność układu powietrznego.
Po otwarciu obudowy, bez podłączania urządzenia do sieci, można sprawdzić:
- poluzowane lub przebarwione konektory;
- pęknięte przewody i wiązki przy ruchomych elementach;
- ślady wilgoci, pyłu przewodzącego albo korozji;
- nadpalone ścieżki i złącza płytki;
- spuchnięte elementy, pęknięcia lutów lub miejscowe przegrzanie laminatu;
- zgodność położenia wszystkich wtyków ze zdjęciem wykonanym przed demontażem.
Brak widocznych uszkodzeń nie potwierdza sprawności elektroniki. Awarii może ulec element półprzewodnikowy, zasilacz niskonapięciowy, układ wykrywania przejścia sieci przez zero, czujnik albo obwód sterowania triakiem. Z kolei osmalenie przy złączu nie musi oznaczać, że uszkodzona jest cała płytka – przyczyną może być luźny konektor lub nadmierny prąd pobierany przez silnik.
Nie ma jednej prawidłowej wartości rezystancji ani uniwersalnego układu pinów dla wszystkich modułów AEG. Pomiary napięć, testowanie modułu pod obciążeniem i podawanie zasilania bezpośrednio na silnik odbywają się przy niebezpiecznym napięciu sieciowym. Takie czynności są przeznaczone dla wykwalifikowanego serwisanta dysponującego schematem właściwego modelu, odpowiednimi kwalifikacjami i wyposażeniem ochronnym. Nie wolno trwale mostkować regulatora, blokad ani zabezpieczeń termicznych.
Jeżeli sprawny moduł nie uruchamia silnika albo nowa płytka ponownie ulega uszkodzeniu, należy zbadać silnik odkurzacza AEG i jego obciążenie. Wymiana elektroniki bez usunięcia zwarcia, zużycia komutatora lub problemu z chłodzeniem może nie rozwiązać usterki.
Moduły w korpusie, uchwycie i ssawce nie są zamienne
W odkurzaczach AEG płytka nie musi znajdować się wyłącznie przy silniku. Osobne moduły mogą obsługiwać:
- regulację obrotów i łagodny rozruch silnika;
- panel przycisków albo wyświetlacz na korpusie;
- komunikację ze sterowaniem w rękojeści;
- przyciski i nadajnik w uchwycie węża;
- elektroszczotkę lub ssawkę podłogową;
- ładowanie i kontrolę akumulatora w odkurzaczu pionowym.
Usterka płytki w rękojeści może pozostawić sprawny przycisk główny na korpusie, a uszkodzenie modułu ssawki nie musi wpływać na pracę głównego silnika. Gdy nie działa tylko elektroszczotka, poza jej elektroniką sprawdź przewody i styki w wężu odkurzacza AEG oraz ruchome połączenia rury i ssawki.
W modelach bezprzewodowych objawy uszkodzonego modułu mogą przypominać zużyty akumulator albo niesprawną ładowarkę. Samo prawidłowe napięcie akumulatora mierzone bez obciążenia nie potwierdza jego wydajności prądowej. Przed wymianą płytki trzeba więc rozróżnić usterkę elektroniki od problemu z akumulatorem, ładowarką lub zasilaczem AEG.
Dostęp do modułu i zwijacza kabla
W tradycyjnych odkurzaczach moduł oraz zwijacz znajdują się zwykle pod górną częścią korpusu. Droga dostępu zależy jednak od serii: może wymagać wyjęcia worka albo pojemnika, filtrów, zdjęcia przycisków, osłon kół lub elementów dekoracyjnych. Część mocowań bywa ukryta pod panelami, dlatego nie należy rozdzielać połówek obudowy siłą.
Po poluzowaniu obudowy unoś ją stopniowo. Krótkie przewody do włącznika lub panelu mogą zostać wyrwane, jeżeli pokrywa zostanie gwałtownie odciągnięta. Przed wypinaniem złączy wykonaj wyraźne zdjęcia, chwytaj za korpus konektora zamiast za przewód i sprawdź, czy wtyk nie ma zatrzasku.
Zwijacz zawiera napiętą sprężynę płaską. Jeżeli naprawa wymaga otwarcia bębna, istnieje ryzyko gwałtownego rozwinięcia sprężyny, skaleczenia oraz trwałego odkształcenia mechanizmu. Do oczyszczenia styków lub wymiany kompletnego zwijacza często nie trzeba demontować samej kasety sprężyny. Używaj rękawic i okularów ochronnych, a przed otwarciem mechanizmu usuń naprężenie w sposób przewidziany dla danego wykonania.
W niektórych wersjach moduł rękojeści po wymianie wymaga konfiguracji lub sparowania z korpusem. Nie dotyczy to każdej płytki, dlatego procedurę należy sprawdzić w instrukcji właściwej dla pełnego oznaczenia urządzenia.
Jak prawidłowo dobrać moduł lub przewód do odkurzacza AEG?
Dla urządzeń AEG podstawą doboru jest pełny PNC/Prod.No., a nie tylko nazwa serii widoczna na obudowie. Tabliczka znamionowa odkurzacza znajduje się zazwyczaj na spodzie urządzenia. Odczytaj cały numer produktu wraz z końcowymi cyframi wariantu oraz model.
Przy module porównaj:
- numer katalogowy starej płytki lub kompletnego zespołu;
- pełny PNC odkurzacza;
- rodzaj i położenie złączy;
- wersję obudowy, uchwytu, węża albo ssawki;
- obecność przewodów, panelu i elementów sprzedawanych w komplecie;
- wymaganie konfiguracji lub parowania, jeżeli wskazuje je dokumentacja modelu.
Identyczny kształt laminatu i pasujące wtyczki nie gwarantują zgodności. Płytki mogą różnić się obsługiwanymi czujnikami, sposobem sterowania silnikiem, wyposażeniem urządzenia lub oprogramowaniem.
Przy przewodzie albo zwijaczu istotne są długość kabla, typ wtyczki, przekrój i wykonanie przewodu, obudowa bębna, oś, hamulec, rozmieszczenie mocowań oraz sposób podłączenia. Ustal też, czy potrzebujesz samego kabla, zwijacza bez przewodu, czy kompletnego zespołu z przewodem i wtyczką.
Najbezpieczniejszym następnym krokiem jest przesłanie pełnego PNC/Prod.No., modelu oraz zdjęcia oznaczeń starego modułu lub zwijacza. Pozwala to sprawdzić zgodność katalogową bez opierania decyzji wyłącznie na zdjęciu części.
FAQ – moduły i przewody do odkurzaczy AEG
Czy przerywanie pracy podczas poruszania kablem oznacza uszkodzony moduł?
Zwykle najpierw należy podejrzewać przerwaną żyłę przewodu albo niestabilne styki zwijacza. Potwierdza to pomiar ciągłości zmieniający się podczas wysuwania, zwijania lub zginania kabla. Dopiero stabilnie sprawny tor zasilania pozwala przejść do diagnozy modułu.
Czy można sprawdzić kabel bez podłączania odkurzacza do prądu?
Tak. Odłączony od pozostałego obwodu przewód bada się multimetrem, mierząc osobno ciągłość każdej żyły od styku wtyczki do odpowiedniego wyjścia. Pomiar należy powtarzać podczas poruszania przewodem, ponieważ nieruchoma pęknięta żyła może chwilowo zachowywać kontakt.
Czy sprawna kontrolka lub wyświetlacz wykluczają awarię elektroniki?
Nie. Potwierdzają jedynie, że część układu otrzymuje zasilanie i wykonuje niektóre funkcje. Nadal może być niesprawny obwód sterowania silnikiem, przewód wyjściowy, element wykonawczy albo sam silnik.
Czy zwijacz trzeba wymienić, jeśli kabel się nie blokuje?
Nie zawsze. Powodem może być zabrudzenie rolki hamującej lub problem z jej dociskiem. Jeżeli uszkodzone są zaczepy, bęben albo sprężyna, wymiana kompletnego zwijacza jest zwykle pewniejsza niż ingerencja w naprężony mechanizm.
Czy nowy moduł AEG trzeba programować?
Nie każdy. Niektóre moduły są gotowe do montażu, inne mogą wymagać konfiguracji, dopasowania wariantu lub sparowania sterowania w uchwycie. Należy to potwierdzić dla numeru części i pełnego PNC urządzenia.
Dlaczego sam model odkurzacza nie wystarcza do zakupu części?
Jedna nazwa modelowa może obejmować kilka wykonań różniących się elektroniką, wiązką, zwijaczem lub wyposażeniem. Pełny PNC/Prod.No. identyfikuje wariant techniczny znacznie dokładniej niż nazwa handlowa.
