Silniki do odkurzaczy AEG
Silniki do odkurzaczy AEG obejmują jednostki ssące oraz, w wybranych konstrukcjach, napędy elektroszczotek. Brak pracy, silne iskrzenie, zapach spalenizny lub nietypowy hałas mogą wskazywać na awarię silnika, ale podobne objawy powodują też niedrożne filtry, przewody i moduły sterujące. Przed zakupem sprawdź rodzaj napędu oraz pełny PNC odkurzacza.
Kiedy podejrzewać uszkodzenie silnika odkurzacza AEG?

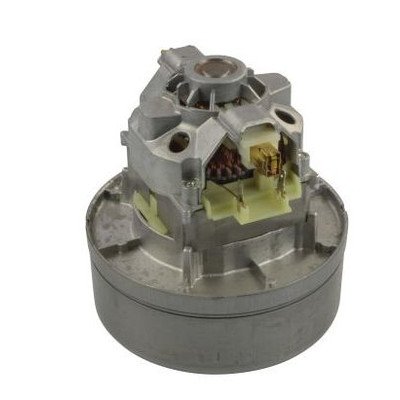

Silnik ssący napędza turbinę wytwarzającą przepływ powietrza. W odkurzaczach przewodowych często jest to silnik komutatorowy ze szczotkami węglowymi. Odkurzacze bezprzewodowe mogą mieć inną konstrukcję, w której silnik współpracuje z dedykowaną elektroniką i bywa oferowany jako kompletny moduł.
Nie należy mylić głównego silnika ssącego z niewielkim silnikiem napędzającym wałek elektroszczotki. Jeżeli jednostka główna pracuje i wytwarza podciśnienie, ale nie obraca się tylko szczotka w ssawce, diagnostykę trzeba rozpocząć od wałka, paska, przewodów i silnika elektroszczotki.
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Odkurzacz nie uruchamia się | silnik, przewód zasilający, zwijacz, włącznik, moduł sterujący, zabezpieczenie termiczne lub akumulator | sprawdź gniazdo, przewód i reakcję kontrolek; dopiero później badaj obwód silnika |
| Słabe ssanie przy normalnym dźwięku silnika | pełny worek, zabrudzony filtr, niedrożny wąż, nieszczelność albo źle zamknięty pojemnik | odłącz wąż i skontroluj cały tor przepływu; sama mała siła ssania nie potwierdza awarii silnika |
| Odkurzacz wyłącza się po kilku minutach | ograniczony przepływ powietrza, przegrzewanie silnika, uszkodzone łożysko lub zabezpieczenie termiczne | wyczyść tor powietrza i pozwól urządzeniu ostygnąć; szybki powrót problemu mimo drożności wymaga kontroli silnika |
| Głośne wycie, tarcie lub silne wibracje | zużyte łożyska, uszkodzona turbina, ciało obce albo nieprawidłowo osadzony silnik | po odłączeniu zasilania sprawdź płynność wału i stan turbiny, mocowań, pianek oraz uszczelek |
| Intensywne iskrzenie i zapach spalenizny | zużyte szczotki, zły docisk szczotek, zniszczony komutator lub uszkodzenie wirnika | oceń obie szczotki, ich swobodny ruch oraz powierzchnię komutatora; wymiana szczotek nie naprawi zwartego uzwojenia |
| Silnik pracuje, ale turbina nie wytwarza podciśnienia | uszkodzona turbina, rozszczelniona komora silnika lub poważna niedrożność | sprawdź łopatki, osłony, uszczelnienia i prawidłowe osadzenie zespołu |
Co sprawdzić przed zakupem nowego silnika?
Drożność układu ssącego
Gdy odkurzacz traci siłę ssania albo wyłącza się po nagrzaniu, zacznij od worka lub pojemnika, filtrów, rury, węża i ssawki. Ograniczony przepływ powietrza zmniejsza skuteczność odkurzania, a w wielu konstrukcjach pogarsza również chłodzenie silnika. Po usunięciu blokady pozostaw urządzenie do całkowitego ostygnięcia przed próbą uruchomienia.
Filtr można myć tylko wtedy, gdy instrukcja konkretnego modelu wyraźnie na to pozwala. Wilgotnego filtra nie wolno montować. Jeśli potrzebna jest wymiana, przejdź do kategorii filtrów do odkurzaczy AEG. Przy podejrzeniu niedrożności lub nieszczelności sprawdź również węże do odkurzaczy AEG.
Zasilanie i sterowanie
Brak pracy silnika nie oznacza automatycznie przerwy w jego uzwojeniu. W odkurzaczu przewodowym podobny efekt dają uszkodzony przewód, zwijacz, włącznik, regulator mocy, połączenie wsuwkowe lub moduł elektroniczny. W modelu bezprzewodowym trzeba dodatkowo uwzględnić akumulator, zabezpieczenie pakietu i elektronikę napędu.
Jeżeli kontrolki działają, lecz silnik pozostaje nieruchomy, nadal nie można bez pomiarów przesądzić, czy napięcie dociera do napędu. Elementy toru zasilania są dostępne w kategorii modułów i przewodów do odkurzaczy AEG.
Jak sprawdzić silnik miernikiem?
Opisane pomiary wykonuje się przy urządzeniu odłączonym od sieci, po odseparowaniu przewodów silnika od modułu. Zrób zdjęcie połączeń przed ich rozłączeniem. Pomiar przez elektronikę odkurzacza może prowadzić do błędnej interpretacji.
- Sprawdź ciągłość między zaciskami silnika. Ustaw multimetr na pomiar rezystancji lub ciągłości i przyłóż sondy do właściwych zacisków odłączonego zespołu. Przerwa może oznaczać brak styku szczotki z komutatorem, zadziałane lub uszkodzone zabezpieczenie termiczne, przerwany przewód albo uzwojenie.
- Powoli obróć wał ręką. Jeżeli odczyt zanika w niektórych położeniach, podejrzane są szczotki, komutator lub połączenia wirnika. Wał powinien obracać się bez punktowego blokowania i wyraźnego tarcia.
- Porównaj stan obu szczotek. Powinny swobodnie przesuwać się w szczotkotrzymaczach i być dociskane do komutatora. Nierównomierne zużycie, ukruszenie, zakleszczenie lub przegrzane sprężyny wymagają dalszej oceny komutatora i łożysk.
- Sprawdź brak zwarcia do metalowego korpusu. Zwykły multimetr może wykazać poważne przebicie, ale wynik bez wskazania przejścia nie potwierdza prawidłowej izolacji uzwojeń. Pełna ocena wymaga odpowiedniego miernika izolacji i procedury serwisowej.
Skończony, stabilny wynik rezystancji nie dowodzi, że silnik jest sprawny. Omomierz nie wykryje pewnie zwarć międzyzwojowych, usterek pojawiających się po rozgrzaniu ani problemów mechanicznych przy wysokich obrotach. Nie należy również stosować jednej „prawidłowej” rezystancji dla wszystkich silników AEG, ponieważ zależy ona od konstrukcji napędu.
Próby otwartego silnika bezpośrednio z sieci 230 V są przeznaczone wyłącznie dla wykwalifikowanego serwisanta dysponującego właściwym stanowiskiem, zabezpieczeniami i procedurą dla danego zespołu. Nie uruchamiaj wymontowanego silnika trzymanego w dłoni ani z odsłoniętą turbiną.
Jak ocenić iskrzenie, komutator i łożyska?
Niewielkie iskrzenie w punkcie styku szczotek może występować w silniku komutatorowym. Nieprawidłowy jest natomiast intensywny łuk obejmujący znaczną część obwodu komutatora, zwłaszcza gdy towarzyszą mu nierówna praca, spadek obrotów, zapach spalenizny lub szybkie nagrzewanie.
Przed decyzją o wymianie samych szczotek sprawdź:
- czy szczotki są przeznaczone do danego silnika i mają właściwy kształt, prowadzenie oraz docisk;
- czy komutator nie ma głębokich rowków, nadpalonych segmentów, pęknięć lub poluzowanych lamelek;
- czy wał nie ma wyczuwalnego luzu promieniowego i czy wirnik nie ociera o stojan;
- czy obie szczotki zużywają się podobnie;
- czy wewnątrz nie ma dużej ilości pyłu węglowego lub śladów wilgoci.
Nowe szczotki potrzebują prawidłowego przylegania do krzywizny komutatora, jednak ich montaż nie powinien być traktowany jako automatyczna naprawa każdego iskrzącego silnika. Jeżeli komutator jest poważnie uszkodzony albo występuje zwarcie wirnika, dalsza praca może zniszczyć również nowe szczotki i regulator mocy.
Chropowaty obrót wału, metaliczny pisk lub wyraźny luz wskazują na problem z łożyskami. Wymiana łożysk wymaga odpowiednich ściągaczy, podparcia wirnika i montażu bez przenoszenia siły przez elementy toczne. Rozbieranie turbiny bez procedury właściwej dla danego silnika może ją odkształcić lub naruszyć wyważenie, dlatego w wielu przypadkach bezpieczniejsza jest wymiana kompletnego zespołu.
Dostęp do silnika i jego wymiana
W tradycyjnych odkurzaczach silnik znajduje się zwykle w dolnej części korpusu, za komorą worka lub pojemnika i filtrami. Dostęp często wymaga zdjęcia zewnętrznej obudowy, pokrywy komory silnika oraz elementów tłumiących. Rozmieszczenie wkrętów i zatrzasków różni się nawet między podobnie wyglądającymi seriami AEG.
W odkurzaczach pionowych i bezprzewodowych napęd może być umieszczony w jednostce ręcznej razem z płytką sterującą. Nie należy stosować do nich instrukcji demontażu przeznaczonej dla odkurzacza workowego.
Podczas wymiany:
- odłącz zasilanie, a w konstrukcji bezprzewodowej odłącz pakiet akumulatorów zgodnie z instrukcją serwisową;
- wyjmij worek lub pojemnik i filtry, aby nie rozsypać pyłu wewnątrz obudowy;
- dokumentuj położenie przewodów, uszczelek, pianek wygłuszających i uchwytów silnika;
- odłącz złącza, chwytając za ich obudowy, a nie za przewody;
- porównaj stary i nowy silnik pod względem mocowań, złączy, kierunku przepływu oraz elementów uszczelniających;
- osadź przewody z dala od turbiny, ostrych krawędzi i miejsc ściskanych przez obudowę;
- przed próbą pracy zamontuj komplet wymaganych filtrów i złóż obudowę.
Po naprawie sprawdź, czy odkurzacz uruchamia się bez nietypowego dźwięku, czy regulacja mocy działa, czy obudowa jest szczelna i czy przepływ powietrza nie jest ograniczony. Silnego iskrzenia, zapachu spalenizny lub narastających wibracji nie należy ignorować.
Opisane czynności serwisowe wymagają wiedzy elektrotechnicznej, odpowiednich narzędzi i doświadczenia. Pomiary pod napięciem oraz naprawa uzwojeń nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać silnik do odkurzacza AEG?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej odkurzacza. Tabliczka często znajduje się na spodzie urządzenia, ale jej położenie zależy od konstrukcji. Przepisz cały numer dokładnie, razem z ewentualnym wariantem wykonania. Sama nazwa handlowa modelu może obejmować kilka wersji z różnymi silnikami.
Przy porównaniu części uwzględnij również:
- numer katalogowy starego silnika, jeśli jest czytelny;
- rodzaj napędu: silnik ssący, silnik elektroszczotki albo zespół silnika z elektroniką;
- napięcie znamionowe i konstrukcję odkurzacza przewodowego lub akumulatorowego;
- kształt i wymiary korpusu, położenie króćca oraz kierunek przepływu;
- liczbę i układ złączy, sposób mocowania, uszczelki i elementy tłumiące;
- informację, czy część jest kompletnym zespołem, czy wymaga przełożenia osłon, przewodów lub elektroniki.
Nie dobieraj silnika wyłącznie według mocy podanej w watach albo podobnego zdjęcia. Dwa silniki o zbliżonej średnicy mogą różnić się wysokością turbiny, charakterystyką, chłodzeniem i mocowaniem. Najpewniejszy następny krok to odczytanie pełnego PNC oraz porównanie go z katalogowym zastosowaniem numeru części.
FAQ – silniki do odkurzaczy AEG
Czy słabe ssanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź worek lub pojemnik, filtry, wąż, rurę, ssawkę i szczelność obudowy. Silnik jest bardziej podejrzany, gdy problemowi towarzyszą nieprawidłowe obroty, iskrzenie, hałas, zapach spalenizny albo przegrzewanie mimo drożnego układu.
Dlaczego odkurzacz AEG wyłącza się po kilku minutach?
Może zadziałać ochrona termiczna spowodowana niedrożnym filtrem, pełnym workiem lub zablokowanym wężem. Jeśli po oczyszczeniu toru powietrza i ostygnięciu problem powraca, trzeba sprawdzić łożyska, szczotki, uzwojenia, zabezpieczenie termiczne i sterowanie.
Czy sama ciągłość obwodu potwierdza sprawność silnika?
Nie. Potwierdza jedynie, że w chwili pomiaru obwód nie jest całkowicie przerwany. Nie wyklucza zwarcia międzyzwojowego, przebicia izolacji, zużytych łożysk ani usterki występującej dopiero po rozgrzaniu.
Czy można wymienić tylko szczotki węglowe?
Tylko jeśli dany silnik ma wymienne szczotki, a komutator i wirnik są w odpowiednim stanie. Przy mocno nadpalonym lub nierównym komutatorze, uszkodzonym uzwojeniu albo zużytych łożyskach wymiana samych szczotek może nie przynieść trwałego efektu.
Czy silnik o tej samej mocy będzie pasował?
Nie musi. Moc nie określa wymiarów, turbiny, mocowania, złączy ani charakterystyki pracy. Zgodność należy potwierdzić według pełnego PNC odkurzacza i numeru katalogowego silnika.
Gdzie znaleźć PNC odkurzacza AEG?
Najczęściej na tabliczce znamionowej umieszczonej na spodzie urządzenia. Należy odczytać pełny numer PNC / Prod.No., ponieważ sam model może nie rozróżniać wariantu technicznego odkurzacza.
