Przyciski, włączniki i pokrętła do odkurzaczy AEG
Przyciski, włączniki i pokrętła do odkurzaczy AEG obejmują zewnętrzne klawisze, przełączniki sieciowe, elementy regulacji oraz mechaniczne przyciski pojemnika, ssawki lub zwijacza. Jeśli odkurzacz nie reaguje, zacina się albo nie utrzymuje wybranej funkcji, najpierw ustal, czy uszkodzona jest nakładka, mechanizm czy część elektryczna. Właściwy wariant dobieraj według pełnego numeru PNC.
Przycisk, włącznik czy pokrętło – który element jest uszkodzony?

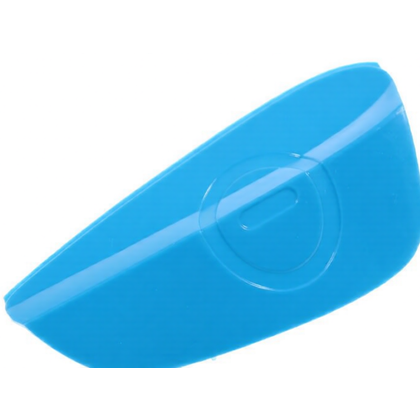

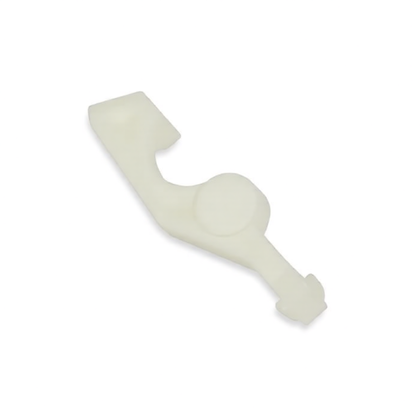

W odkurzaczu AEG widoczny klawisz nie zawsze jest właściwym włącznikiem elektrycznym. Pod naciskaną stopą lub przyciskiem może znajdować się dźwignia, sprężyna i oddzielny przełącznik sieciowy. W innych konstrukcjach mikroprzełącznik jest zamontowany na płytce, a w odkurzaczach pionowych przycisk może stanowić część modułu rękojeści.
W tej kategorii występują również elementy czysto mechaniczne: przyciski zwalniające pojemnik na kurz, zatrzaski ssawki, suwaki, tarcze regulacyjne i pokrętła. Nie przewodzą one prądu, dlatego nie sprawdza się ich multimetrem. O ich stanie decydują oględziny mocowań, osi, zaczepów i sprężyn.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Przycisk zapadł się lub nie wraca | pęknięty klawisz, wysunięta sprężyna, uszkodzona dźwignia, zablokowany przełącznik | sprawdź ruch przycisku po odłączeniu zasilania; lekki klawisz bez oporu wskazuje częściej na uszkodzenie napędu niż obwodu elektrycznego |
| Słychać kliknięcie, ale odkurzacz nie startuje | niesprawny włącznik, przewód lub zwijacz, moduł, silnik; w modelu bezprzewodowym także akumulator albo ładowarka | sam dźwięk kliknięcia potwierdza jedynie ruch mechanizmu; potrzebny jest pomiar ciągłości toru zasilania |
| Odkurzacz działa po kilkukrotnym naciśnięciu | zużyte styki, niedostateczny skok dźwigni, luźne złącze lub pęknięta płytka | porównaj działanie klawisza z bezpośrednim, kontrolowanym naciśnięciem trzpienia przełącznika po rozebraniu obudowy |
| Pokrętło obraca się bez wyczuwalnego oporu | pęknięta oś, wyrobione gniazdo lub uszkodzony element regulatora | zdejmij pokrętło zgodnie z konstrukcją i sprawdź, czy obraca oś regulatora, a nie tylko ślizga się na niej |
| Przycisk pojemnika lub ssawki nie zwalnia blokady | pęknięty zaczep, brak sprężyny, zabrudzenie albo odkształcenie obudowy | obejrzyj mechanizm z obu stron i sprawdź, czy nacisk dociera do zapadki; wymiana części elektrycznej nie pomoże |
| Przycisk zwijacza odbija, ale przewód sam się chowa | niesprawny hamulec lub zapadka zwijacza, zabrudzenie mechanizmu | prawidłowy ruch przycisku wskazuje, że problem może znajdować się w zwijaczu, a nie w samym klawiszu |
Odkurzacz AEG nie włącza się – od czego zacząć?
Brak reakcji na przycisk nie jest dowodem uszkodzenia włącznika. W odkurzaczu sieciowym warto zachować następującą kolejność:
- Sprawdź gniazdo za pomocą innego sprawnego urządzenia.
- Obejrzyj wtyczkę i przewód. Załamanie przy odgiętce, działanie zależne od stopnia rozwinięcia kabla albo przerywanie podczas poruszania przewodem wskazują na przerwę w żyle lub problem ze stykami zwijacza.
- Oceń mechanikę przycisku. Klawisz powinien swobodnie się poruszać, wracać albo przełączać pozycję zgodnie ze swoim typem i naciskać właściwy element wykonawczy.
- Zmierz włącznik po odłączeniu go od instalacji urządzenia.
- Jeżeli włącznik i przewody są sprawne, dalszej kontroli wymagają połączenia, regulator, moduł i silnik. Odpowiednie zespoły znajdują się w kategorii modułów sterujących i przewodów zasilających do odkurzaczy AEG.
W odkurzaczu bezprzewodowym kolejność jest inna. Najpierw trzeba potwierdzić naładowanie akumulatora, działanie ładowarki i poprawne osadzenie baterii. Jeśli wyświetlacz lub kontrolki reagują na przycisk, ale silnik nie rusza, sam klawisz prawdopodobnie przekazuje polecenie. Przyczyną może być elektronika, zabezpieczenie akumulatora, połączenie wewnętrzne albo napęd. Zachowanie kontrolek należy interpretować według instrukcji konkretnego modelu, ponieważ nie istnieje jeden wspólny zestaw kodów dla wszystkich odkurzaczy AEG.
Jak sprawdzić włącznik multimetrem?
Pomiar wykonuje się przy urządzeniu całkowicie odłączonym od sieci. W modelu akumulatorowym odłącz ładowarkę i wyjmij baterię, jeżeli konstrukcja na to pozwala. Odłącz od badanego przełącznika co najmniej jeden przewód, aby inne podzespoły nie tworzyły równoległej drogi pomiarowej. Przed rozpięciem konektorów zrób zdjęcie ich położenia i chwytaj za końcówkę, nie za przewód.
Ustaw multimetr na pomiar ciągłości lub niskiej rezystancji i przyłóż sondy do styków przełączanego toru:

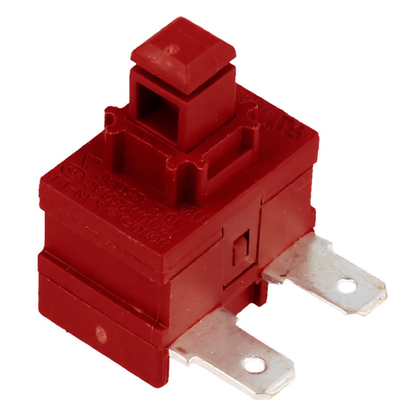

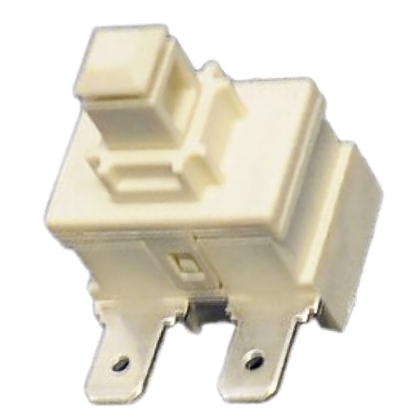

- klasyczny włącznik zatrzaskowy powinien w jednej pozycji wskazywać przerwę, a w drugiej stabilną, bardzo małą rezystancję;
- mikroprzełącznik chwilowy zmienia stan tylko podczas naciskania trzpienia;
- wynik OL, 1 lub brak sygnału w obu pozycjach oznacza brak ciągłości, ale przed wymianą upewnij się, że mierzysz właściwą parę styków;
- wysoki, zmienny wynik po poruszeniu trzpieniem może wskazywać na zużycie lub zabrudzenie styków;
- zwarcie w obu pozycjach może oznaczać sklejone styki albo pomiar niewłaściwych wyprowadzeń.
Przełączniki wielostykowe mogą sterować więcej niż jednym torem. Nie należy zgadywać funkcji pinów według ich położenia ani przenosić układu z innego numeru części. Potrzebny jest schemat konkretnego urządzenia lub sprawdzenie zmian między poszczególnymi stykami.
Test ciągłości nie ocenia zachowania pod pełnym obciążeniem. Styk może przechodzić pomiar małym prądem multimetru, a nagrzewać się lub przerywać podczas pracy silnika. Ślady stopienia, okopcenie, zapach przegrzanego tworzywa i luźne konektory są podstawą do wymiany uszkodzonego elementu oraz kontroli końcówek przewodów.
Pomiary pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, przyrządów, zabezpieczenia stanowiska i procedury właściwej dla modelu. Nie zastępuj multimetru neonowym próbnikiem – napięcie indukowane może dać mylące wskazanie na przerwanej żyle.
Jak sprawdzić sam przycisk lub pokrętło?
Jeżeli część jest plastikową nakładką, sprawdź:
- zaczepy i zawiasy integralne, szczególnie cienkie miejsca zmęczeniowe;
- gniazdo sprężyny i obecność samej sprężyny;
- oś lub profil pokrętła – okrągły, spłaszczony albo wieloklinowy;
- długość trzpienia naciskającego włącznik;
- położenie ograniczników obrotu;
- ślady tarcia świadczące o przekoszeniu panelu;
- pracę elementu współpracującego, np. zapadki pojemnika lub hamulca zwijacza.
Jeśli trzpień przełącznika działa po naciśnięciu bezpośrednim, a nie reaguje na zewnętrzny klawisz, zwykle nie ma podstaw do wymiany sprawnego włącznika. Trzeba znaleźć pęknięcie, nadmierny luz albo źle osadzoną dźwignię. Nie wciskaj mechanizmu ostrym przedmiotem przy podłączonym odkurzaczu – można uszkodzić izolację, płytkę lub doprowadzić do porażenia.
Dostęp i wymiana elementu sterującego
Sposób dostępu zależy od konstrukcji. W klasycznych odkurzaczach workowych przełącznik i pedały są często umieszczone pod górną częścią obudowy. Dostęp może wymagać wyjęcia worka lub pojemnika, odkręcenia elementów mocujących i zwolnienia ukrytych zatrzasków. Górnej pokrywy nie należy gwałtownie odrywać, ponieważ mogą być do niej podłączone przewody włącznika albo panelu.
W modelach pionowych i ręcznych przycisk może znajdować się w rękojeści wraz z płytką sterującą. Tutaj wymieniana bywa sama nakładka, zespół przycisku, wiązka albo kompletny moduł – zależnie od wersji. Przed zakupem trzeba ustalić, czy widoczny element występuje w katalogu osobno.
Podczas wymiany:
- Odłącz urządzenie od źródeł energii i przygotuj pojemnik na elementy mocujące.
- Dokumentuj ułożenie przewodów, sprężyn, dźwigni i izolacji.
- Rozpinaj obudowę plastikowym narzędziem, zaczynając od potwierdzonych punktów mocowania.
- Nie ciągnij za przewody i nie ściskaj konektorów luźnymi szczypcami.
- Porównaj stary i nowy element przed montażem: złącza, liczbę styków, trzpień, mocowania, funkcję i numer części.
- Sprawdź ręcznie pełny ruch przycisku przed zamknięciem obudowy.
- Ułóż wiązki w fabrycznych prowadnicach, aby nie zostały przycięte.
- Po złożeniu skontroluj, czy obudowa przylega równo, a przyciski nie blokują się.
Nie otwieraj bębna zwijacza bez znajomości jego konstrukcji. Wewnątrz znajduje się naprężona sprężyna, która po niekontrolowanym uwolnieniu może skaleczyć i utrudnić ponowne złożenie mechanizmu.
Jak dobrać przycisk lub włącznik do odkurzacza AEG?
Podobny kolor i kształt nie potwierdzają zgodności. Dwa klawisze mogą wyglądać identycznie od góry, lecz różnić się rozmieszczeniem zatrzasków, długością trzpienia lub współpracującą dźwignią. Włączniki elektryczne mogą mieć inne mocowanie, obciążalność, liczbę torów i układ wyprowadzeń. Nie wolno przerabiać złączy ani usuwać elementów izolacyjnych, aby zamontować niepasujący wariant.
Podstawą doboru do odkurzacza AEG jest pełny PNC / Prod.No. z tabliczki znamionowej. Tabliczka znajduje się zazwyczaj na spodzie urządzenia. Numer PNC ma 11 cyfr; należy przepisać go w całości, razem z końcowymi cyframi określającymi wariant wykonania. Sama nazwa serii, taka jak VX, QX czy UltraSilencer, nie wystarcza.
Przy części mechanicznej porównaj dodatkowo:
- funkcję i miejsce montażu;
- kolor oraz oznaczenia na panelu;
- stronę montażu;
- wymiary i kształt osi;
- zaczepy, zawiasy i gniazdo sprężyny;
- numer odlany na starym elemencie, jeśli jest czytelny.
Przy włączniku elektrycznym zweryfikuj numer części i zgodność katalogową z PNC. Oznaczenie prądowe widoczne na obudowie jest ważne, ale samo nie wystarcza do doboru. Przed zamówieniem odczytaj pełny PNC i, jeśli uszkodzenie nie jest oczywiste, zrób zdjęcie tabliczki, części od strony mocowań oraz podłączonych złączy.
Jak ograniczyć ryzyko ponownego uszkodzenia?
Czyść panel miękką, lekko wilgotną ściereczką dopiero po odłączeniu urządzenia. Płyn nie powinien wpływać w szczeliny przycisków. Nie stosuj rozpuszczalników ani narzędzi ściernych, które mogą osłabić tworzywo lub usunąć oznaczenia.
Nie naciskaj pedałów punktowo obcasem i nie uruchamiaj zapadniętego przełącznika śrubokrętem. Przycisk pojemnika zwalniaj bez jednoczesnego szarpania zbiornika. Jeżeli klawisz zaczyna pracować ciężko, usuń przyczynę blokowania – zwiększanie siły często kończy się pęknięciem osi lub zaczepu.
FAQ – przyciski i włączniki do odkurzaczy AEG
Czy brak kliknięcia oznacza uszkodzony włącznik?
Nie zawsze. Mógł pęknąć zewnętrzny klawisz, zawias, sprężyna lub dźwignia, przez co nacisk nie dociera do przełącznika. Po odłączeniu zasilania trzeba sprawdzić oddzielnie ruch przycisku i trzpienia włącznika.
Czy klikający włącznik może być niesprawny?
Tak. Kliknięcie potwierdza zmianę położenia mechanizmu, ale nie ciągłość styków. Stan elektryczny sprawdza się multimetrem po odłączeniu przełącznika od obwodu.
Dlaczego odkurzacz działa tylko przy określonym ułożeniu przewodu?
Taki objaw bardziej wskazuje na przerwę w przewodzie, problem przy wtyczce albo styki zwijacza niż na sam przycisk. Ciągłość obu żył należy sprawdzić przy odłączonym zasilaniu i w różnych położeniach kabla.
Czy wystarczy dopasować przycisk według zdjęcia?
Nie. Zewnętrzna strona może być taka sama mimo innych zatrzasków, trzpienia lub koloru. Do odkurzacza AEG potrzebny jest pełny 11-cyfrowy PNC, a następnie potwierdzenie zgodności katalogowej.
Czy można wymienić tylko plastikowy klawisz?
Tak, jeśli producent przewidział go jako oddzielną część, a przełącznik i dźwignia są sprawne. W innych wersjach klawisz występuje wyłącznie z panelem, sprężyną albo całym modułem sterowania.
Czy nowy włącznik trzeba programować?
Zwykły mechaniczny włącznik sieciowy nie wymaga programowania. Konfiguracja może dotyczyć wybranych elektronicznych paneli lub elementów zdalnego sterowania, dlatego procedurę należy potwierdzić dla konkretnego PNC.
